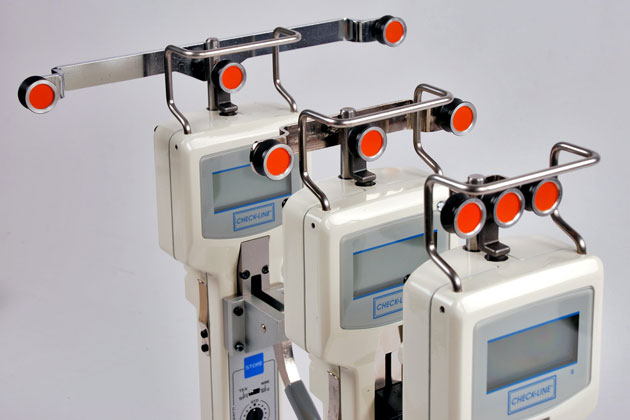

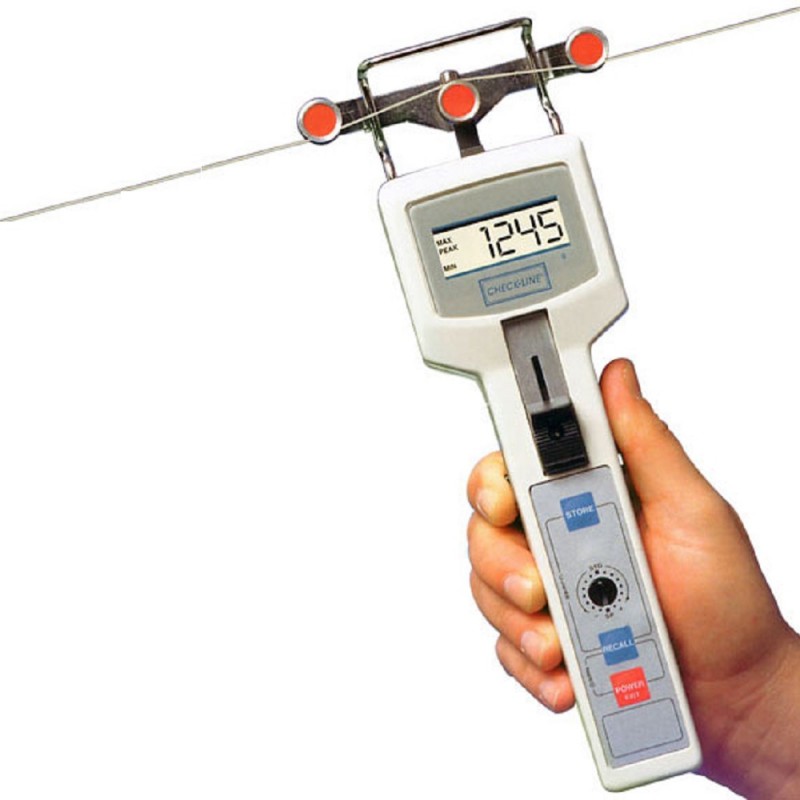

DTMB Basisgerät für verschiedene Anwendungen


Das Modell DTMB Basisgerät für verschiedene Anwendungen ist nicht mehr verfügbar und wurde durch das Modell DTS Series ersetzt. Bitte klicken Sie hier, um das neue Modell zu sehen.

Hergestellt in DeutschlandDigitaler Spannungsmesser, hergestellt von SCHMIDT. Garantiert exakte Messungen und Datenanalyse. Es sind zwei Modelle verfügbar: DTMB und DTMX.

Einfach zu montieren für anhaltende Messungen und Kompensierung der Materialdicke.

Feldeinstellung
Für die Feinabstimmung der Kalibrierung von Materialien, die von der Voreinstellung abweichen; der angezeigte Wert kann in Schritten von ±1.5% erhöht oder verringert werden.


Merkmale
  • Mikroprozessor ermöglicht höchste Genauigkeit
  • Einstellungsfunktion für Feinabstimmung der Kalibrierung
  • Programmierbare Aktualisierungsraten( 0,5, 1, 2 oder 4 Sekunden) ermöglichen stabile Werte bei schwankenden Spannungen
  • Eingebauter Kompensator der Materialdicke für eine höhere Genauigkeit bei wechselden Durchmessern des Modelle mit 500 cN und höheren Bereichen
  • Wiederaufruf der gemessenen MIN, MAX und PEAK-Werte möglich
  • Kalibrierung auf geliefertes Kundenmaterial ist möglich (bis zu zwei unterschiedliche Material-Kalibrierungen
  • Nullpunkteinstellung ermöglicht Verwendung des Spannungsmessers in verschiedenen Messpositionen, sodass höchste Genauigkeit beibehalten wird

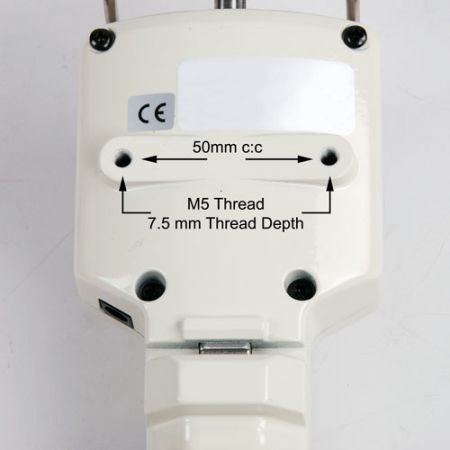

  • Gewindebohrungen ermöglichen feste Anbringung für durchgängigen Gebrauch
  • Alles im Blickfeld:
    - die Führungsrollen
    - das zu messende Material
    - die Messergebnisse
  • Messfrequenz: 62 Messungen/Sekunde
  • Display zeigt den berechneten Durchschnittswert während des Aktualisierungsintervalls t1
  • Einfangbügel und Mechanismus mit Führungsrollen garantieren einfache Erfassung des laufenden Materials

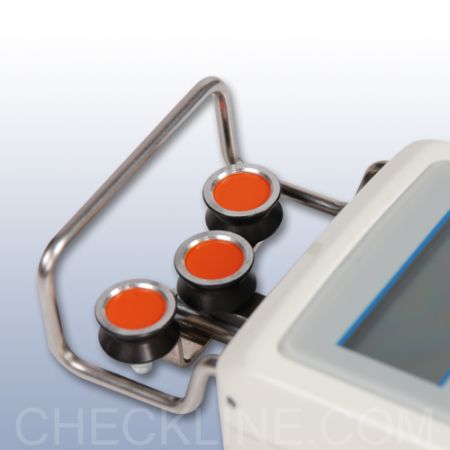

  • V-förmige Führungsrollen mit Kugellager
  • Robustes Aluminiumgehäuse
  • Betrieb mit Batterie (AC Adapter für durchgängigen Gebrauch verfügbar)
  • Abnahmeprüfzeugnis mit Kalibrierbericht optional erhältlich

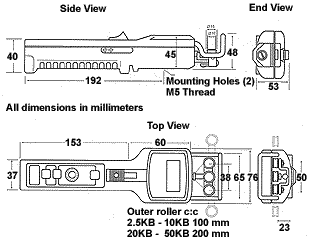

Abmessungen
Abmessungen DTMB


Spezielle Modelle
Glasfasern Beschränkter Zugang
• FTMB


Verwendet geringe Masse.
Rollen mit 32mm Durchmesser für brüchige Materialien zum Biegen über einen kleinen Radius. Die Rollen sind aus Kunststoff oder Aluminium erhältlich.


Spannbereiche (g):
0-200, 0-500, 50-1000, 200-2000
• DTFB


Lange, flache Finger und kleine V-gekerbte Rollen ermöglichen Messungen in Bereichen mit beschränktem Zugang oder dicht beeinander laufenden Fasern.

Spannbereiche (g):
0-200, 0-500, 50-1000, 200-2000



Tapes und Bänder Hebel-Modell
• RTMB •  BTMB

Zylindrische Rollen sind in 10, 15, 20 und 30 mm Breite mit einfachem oder doppeltem Flansch erhältlich.



Spannbereich (g):
Siehe Anwendungshinweise

• DTMBL


Anstelle des Daumenstücks wird der Hebel bei hohen Spannungsbereichen verwendet. Der Hebel ist optional erhältlich für 10 daN und 20 daN Modelle.

Spannungsbereiche
Model Ranges Messkopfbreite* mmKalibriermaterialAnwendungen TextilindustrieAnwendungen Drahtindustrie
DTMB-200 0,1 - 200 650,12mm Ømax. 200 texmax. 0,15 mm Ø
DTMB-500 0,1 - 500 650,12 + 0,20 mm Ø20 - 500 tex0,05 - 0,25 mm Ø
DTMB-1000 50 - 1000 650,20 + 0,40 mm Ø10-1000 tex0,10 - 0,40 mm Ø
DTMB-2000 200 - 2000 650,40 + 0,70 mm Ø300-2000 tex0,30 - 0,60 mm Ø
DTMB-2500 250 - 2500 1160,40 + 0,70 mm Ø400 - 2500 tex0,30 - 0,60 mm Ø
DTMB-5000 500 - 5000 1160,60 + 1,20 mm Ø800-5000 tex0,40 - 1,00 mm Ø
DTMB-10K 1,00 - 10,00 daN 1160,80 + 1,40 mm Ø1500 - 10000 tex0,70 - 1,20 mm Ø
DTMB-20K-L 2,00 - 20,00 daN 2161,20 + 1,80 mm Ø2500 - 20000 tex1,00 - 1,70 mm Ø
DTMB-50K-L 5,00 - 50,00 daN 216Stahlseil 1,5 mm Ø (7 x 7 x 0,2)6000 - 50000 tex1,40 - 2,00 mm Ø
Andere Messkopfbreiten sind auf Anfrage erhältlich. Andere Messeinheiten sind verfügbar in Gramm oder Kilogramm und Unze oder Pfund.
*Abhängig vom Modell, entweder Breite des Einfangbügels oder äußerer Abstand zwischen den äußeren Führungsrollen.
**Geeignet für 95% der Anwendungen - PA = Polyamid-Monofil

Materialdickenausgleich bei allen Modellen außer DTMB-200 und DTMB-50K-L

Spezielle Kalibrierung auf Kundenmaterial wird angeraten, wenn das zu messende Material stark von dem SCHMIDT Kalibrierungsmaterial im Durchmesser, Härte oder Form abweicht. Dafür senden Sie uns ein 5 m Muster Ihres Materials.

Lieferumfang

Die Lieferung umfasst:

  • Spannungsmesser

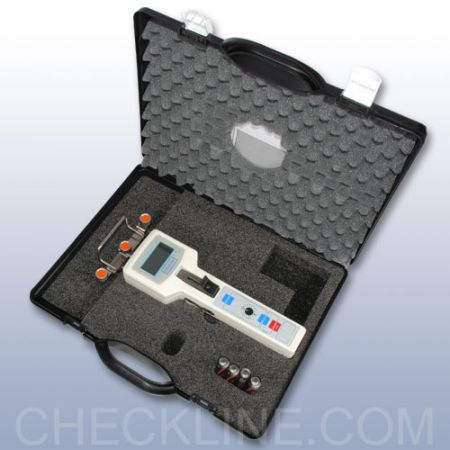

  • Tragekoffer
  • Batterien
  • Gebrauchsanweisung auf Englisch (Deutsch auf Anfrage)

Optional erhältlich:
DTM-AC-115 AC Adapter 6 V DC für 115 V AC
DTM-AC-230 AC Adapter 6 V DC für 230 V AC



Spezifikationen
Kalibrierung Gemäß des SCHMIDT Herstellungsverfahren
Genauigkeit für 10% bis 90% des Bereichs:
± 0.5% Vollausschlag und ± 1 Ziffer
Übriger Bereich und anderes Kalibrierungsmaterial:
± 3% Vollausschlag und ± 1 Ziffer
Überlastungsgrenze Ungefähr 15% Vollausschlag, ohne Gewährleistung
Überladungsschutz 100% des Spannungsbereichs
Messprinzip Dehnungsmessstreifen
Messung Rollendurchbiegung maximal 0,2 mm
Signalverarbeitung digital
Messfrequenz 62 Messungen/Sekunde
Converter 12 Bit A/D
Temperaturkoeffizient Steigerung: weniger als ± 0.01% Vollausschlag/°C
Nullpunkt: weniger als ± 0.3% Vollausschlag/°C
Display 4 stelliges LCD, 12mm hoch
Display Aktualisierung: 0,5, 1, 2 oder 4 Sekunden auswählbar
Speicher Letzter Wert, Minimum, Maximum, Peak
Feldeinstellung ± 7 Schritte mit 1,5% Steigerung
Temperaturbereich Material: 10 - 45ºC
Luftfeuchtigkeit 85% relative Feuchtigkeit, maximal
Stromversorgung 4 AA Batterien 1,5 V (ca. 20 Stunden durchgängiger Gebrauch)
Gehäusematerial Aluminium Druckguss
Gehäuseabmessungen 235 x 76 x 45 mm (L x W x H)
Gewicht, netto (brutto) Bis DTMB-10-K ca. 680 g (1500 g)
DTMB-20K-L und höher ca. 1000 g (2200 g)
