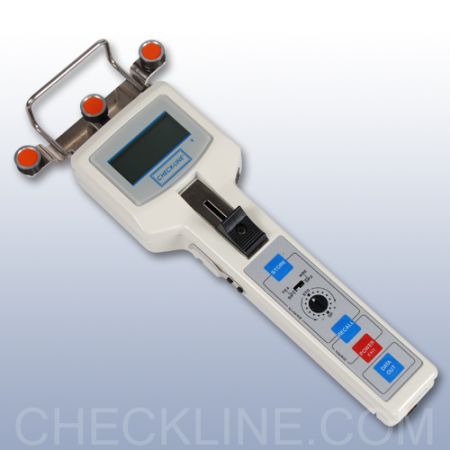

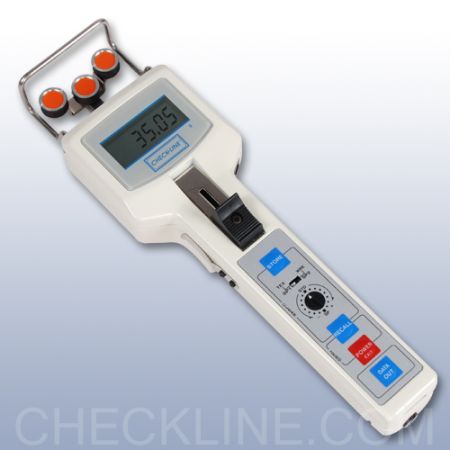

DTMX Digitaler Spannungsmesser mit Datenlogger


Das Modell DTMX Digitaler Spannungsmesser mit Datenlogger ist nicht mehr verfügbar und wurde durch das Modell DTX ersetzt. Bitte klicken Sie hier, um das neue Modell zu sehen.

Hergestellt in Deutschland9 Messbereiche, 0,1 - 200 cN bis 5 - 50 daN

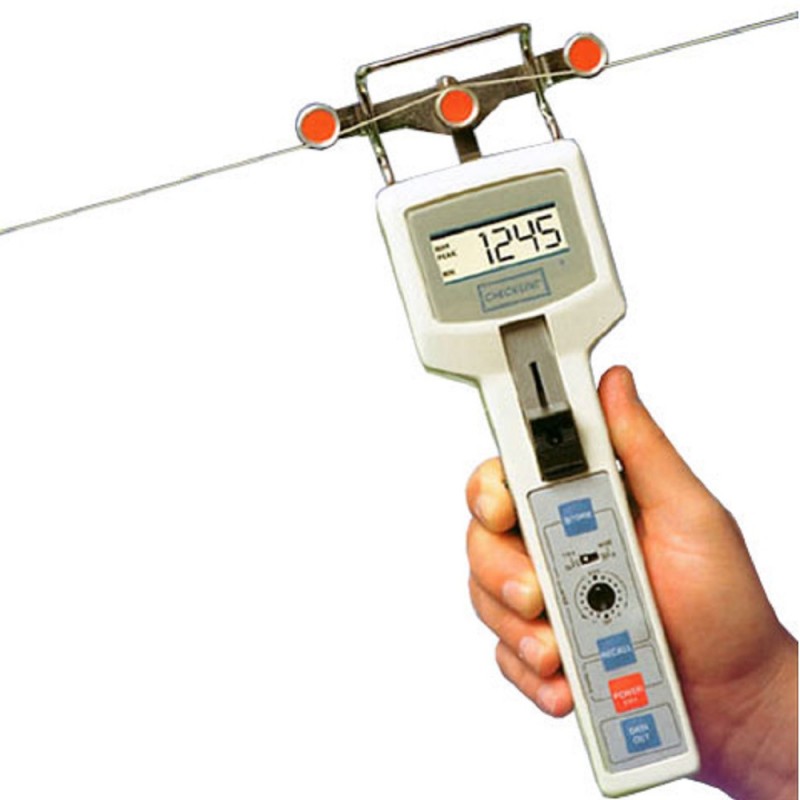

Der DTMX digitale Spannungsmesser misst exakt die laufende Spannung von Garnen, Drähten, Kabeln, Faser & Glasfasern und ähnlichen Werkstoffen und bietet Informationen gemäß den ISO 9000 Richtlinien.


Merkmale
  • Eingebauter Datenspeicher für 100 Werte und Statistiken
  • Möglichkeit gespeicherte Daten und Statistiken zum Drucker, Computer oder Schreiber zu übertragen

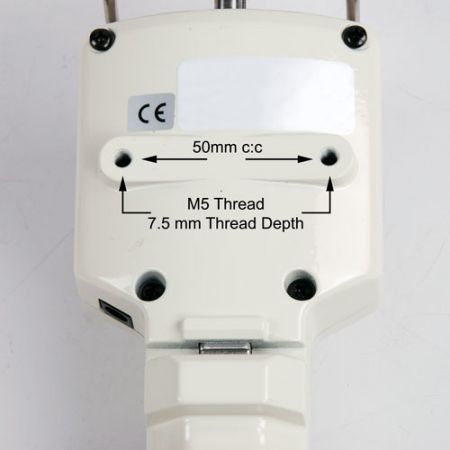

  • Tragbarer oder fixierter Gebrauch möglich
  • Präziser Dehnungsmessstreifen für höchste Genauigkeit
  • Materialstärkenkompensator passt automatisch die Kalibrierung an, um verschiedene Materialdurchmesser zu korrigieren.
  • Feldanpassung für Feineinstellung der Kalibrierung in 1,5% Steigerungen oder Auswahl der 'speziellen Kalibrierung' (SP)
  • Benutzerspezifische Kalibrierformeln für höchste Genauigkeit
  • Hochgeschwindigkeitsmessung erfasst Maximum-, Minimum- & Peak-Werte

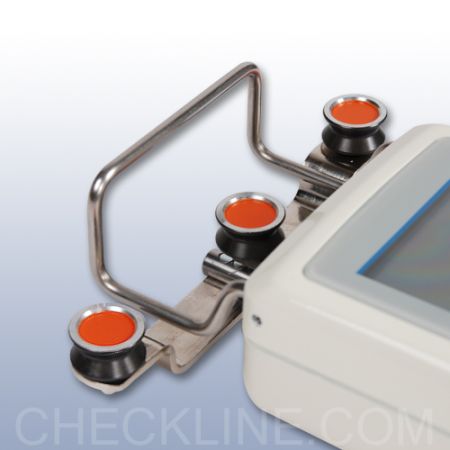

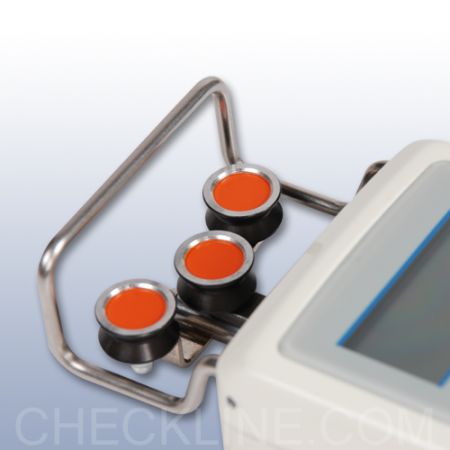

  • Präzise V-gekerbte Rollen mit Kugellagerung für Liniengeschwindigkeiten bis zu 2000 m/min. Optionale Rollen für 5000 m/min erhältlich.

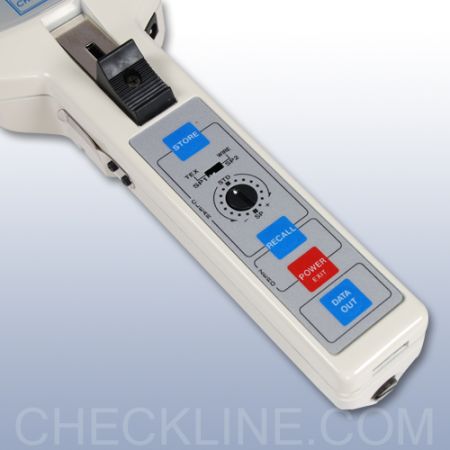

  • DIP-Schalter für benutzerspezifische Anpassungen
  • Materialstärkenkompensator für höchste Genauigkeit
  • Integrierter Mikroprozessor passt automatisch die Kalibrierung für verschiedene Materialdurchmesser an
  • Werksbescheinigung 2.1 nach EN 10204 wird kostenlos mitgeliefert
  • Optional erhältlich: Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht

Erweiterte Funktionen
Integrierter Datenlogger
Der DTMX ist mit einem Datenlogger ausgestattet und speichert bis zu 100 Spannungswerte. Die Maximum-, Minimum-, Peak-, Durchschnittswerte und Standardabweichung wird automatisch berechnet. Die Datenwerte und Statistiken können erneut auf dem Display wieder aufgerufen werden oder zu einem Drucker oder PC übertragen werden.

Der Datenlogger kann auf zwei verschiedene Speichermodi eingestellt werden. Im "On-Demand" Modus wird ein Spannungswert mit jedem Druck auf die STORE Taste gespeichert. Im "Continious" Modus wird mit Druck auf die STORE Taste die fortlaufende Datenspeicherung ausgelöst. Jeder angezeigte Wert wird gespeichert bis der Speicher gefüllt oder die STORE Taste erneut gedrückt wird, um die Datenspeicherung zu stoppen. Die gespeicherten Daten bleiben im Speicher, für die gesamte Batterielaufzeit, erhalten.

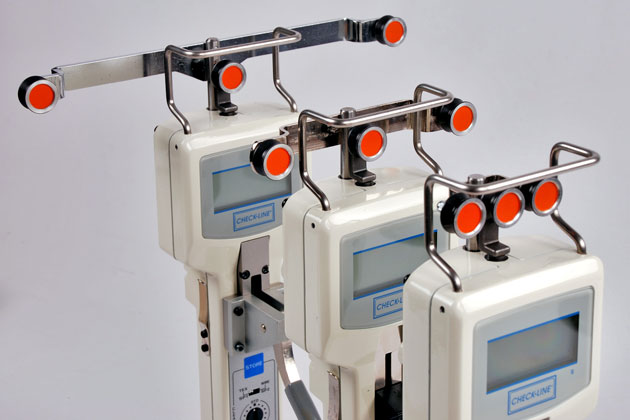

Spannungsbereiche
Model Ranges Äußerer Rollenabstand c:cAnwendungsrichtlinien (Textil)Anwendungsrichtlinien (Draht)
DTMX-200 0,1 - 200 cN 38 mm1000 Denier0,15 mm (max)
DTMX-500 0,1 - 500 cN 38 mm0,05 - 0,25 mm0,05 - 0,25 mm
DTMX-1K 50 - 1000 cN 38 mm0,10 - 0,40 mm0,10 - 0,25 mm
DTMX-2K 200 - 2000 cN 38 mm0,30 - 0,70 mm0,30 - 0,70 mm
DTMX-2.5KB 250 - 2500 cN 100 mm 0,30 - 0,70 mm0,30 - 0,70 mm
DTMX-5KB 500 - 5000 cN 100 mm 0,50 - 1,20 mm0,40 - 1,00 mm
DTMX-10KB 1 - 10 daN 100 mm 0,70 - 1,40 mm0,70 - 1,20 mm
DTMXL-20KB* 2 - 20 daN 200 mm1,00 - 2,00 mm1,50 - 1,70 mm
DTMXL-50KB* 5 - 50 daN 200 mm1,50 - 3,00 mm1,70 - 3,00 mm
Hinweis
1. Anwendungsrichtlinien für Textilien beziehen sich speziell auf Nylon-Monofil.
2. Anwendungsrichtlinien für Draht beziehen sich auf weichgeglühten Kupferdraht.
3. DTMB Modelle werden nur auf Monofilament kalibriert.
4. Kalibrierung in Unze/Pfund und g/kg ist optional erhältlich.

*Diese Modelle erfordern bei Kalibrierung mitgelieferte Proben des Kunden.

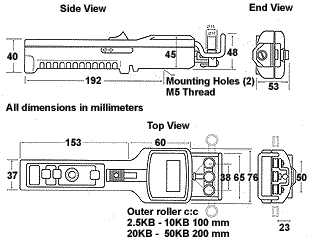

Abmessungen
Abmessungen DTMX


Lieferumfang

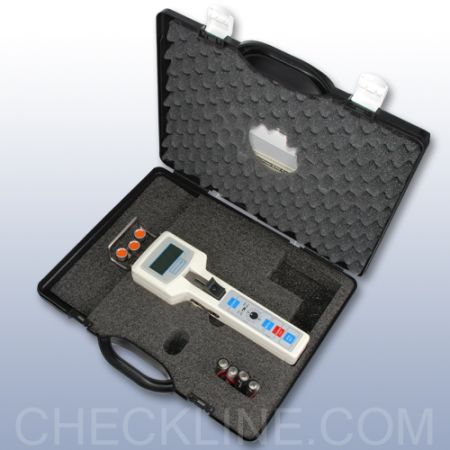

Der DTMX wird als komplettes Set geliefert und enthält das Spannungsmessgerät, vier (4) AA Batterien, Gebrauchsanweisung und Ausgangsstecker. Alles wird in einem schaumstoffgefüllten Tragekoffer geliefert.

Spezifikationen
* Genauigkeit ± 0.5% Vollausschlag, ± 1 Ziffer
(10 - 90% des Vollausschlags)
Messfrequenz 62 Messungen/Sekunde
Auslenkung des Tastrollers 0,2 mm (Maximum)
Überladungsschutz 200% des Vollausschlags
Display 4-stelliges LCD, 12 mm hoch
Display Aktualisierung: 0,5, 1, 2 oder 4 Sekunden, DIP-Schalter auswählbar
Standardspeicher Letzter Wert, Minimum, Maximum, Peak
Feldeinstellung Kalibrierung ± 7 Schritte mit 1,5% Steigerung
Batterietyp Vier (4) 1,5 V AA (inbegriffen)
Automatisches Abschalten Nach 2 Minuten Nicht-Gebrauch
Rollenmaterial Hartbeschichtung (Standard)
Gehärteter Stahl (ST) (optional)
Keramik (CE) (optional)
Kunststoff (PL) (optional)
Maximale Geschwindigkeit 2000 m/min (Standard)
2500 m/min (U)
Gehäusematerial Aluminium Druckguss
Gewicht 650 g
Arbeitstemperatur 0 bis 45 °C
Garantie 1 Jahr
Speicherkapazität 100 Werte plus Maximum, Minimum, Durchschnitt, Peak, Standardabweichung und Speicherort
Serieller Ausgang RS-232C (4800 Baud, Wortlänge von 8 Bit, keine Parität, 2 Stoppbits)
Analoger Ausgang 0-1 VDC, proportional zum Spannungsbereich
AC Adapter (optional) 6 VDC @ 300 mA, für durchgängigen Gebrauch
Hinweis *Die genannte Genauigkeit kann nur auf normal hergestellten Kalibrierungsmaterialien gewährleistet werden. Aufgrund der Vielzahl von verschiedenen Benutzerproben, kann die Genauigkeit möglicherweise die Toleranzwerte überschreiten.

Ähnliche Produkte

CS-DTMX Serielles Kabel für DTMX


  • Verbindet DTMX Spannungsmesser mit einem PC oder Drucker

Mehr Details

CS-DTMX Serielles Kabel für DTMX

P-DTMX Tragbarer Drucker für DTMX Spannungsmesser


  • Klein, tragbar und einfach zu handhaben
  • Druckt statistische Daten vom DTMX digitalen Spannungsmesser

Mehr Details

P-DTMX Tragbarer Drucker für DTMX Spannungsmesser

Spezielle Modelle
dmsp1 dmsp2
Lichtleitfaser Spezielle Führungsrollen
FTMX


Geringe Materialbeanspruchung
Rollen mit 32mm Durchmesser für bruch- und biegungsempfindliche Materialien mit kleinem Radius. Rollen sind in Kunststoff oder Aluminium erhältlich.


Spannungsbereich (g):
0-200, 0-500, 50-1000, 200-2000
DTFX


Lange, flache Finger und kleine, V-gekerbte Rollen ermöglichen Messungen in Bereichen mit eingeschränktem Zugang oder bei dicht beieinander laufenden Filamenten.

Spannungsbereich (g):
0-200, 0-500, 50-1000, 200-2000

DMSP3

DMPSP4

Tape und Bänder Hebel-Modell
RTMX BTMX

Zylindrische Rollen sind in 10, 15, 20 und 30 mm Breite mit einfachem oder doppeltem Flansch verfügbar.



Spannungsbereiche (g):
Siehe Anwendungshinweise

DTMXL


Anstelle des Daumenstücks wird der Hebel bei Anwendungen mit hoher Spannung genutzt. Der Hebel ist optional erhältlich bei 10 kg und 20 kg Modellen.

Kalibrierung
Modell Fabrik
Kalibrierungs-
Material
PA***
Fabrik
Kalibrierungs-
Material
weichgeglühter Cu-Draht****
Material-
dicken-
ausgleich
DTMX-200 0.12 mm Ø 0.10mm Ø
DTMX-500 0.12 + 0.20 mm Ø 0.16 + 0.25 mm Ø Eingebaut
DTMX-1K 0.20 + 0.40 mm Ø 0.25 + 0.40 mm Ø Eingebaut
DTMX-2K 0.40 + 0.70 mm Ø 0.40 + 0.60 mm Ø Eingebaut
DTMX-2.5KB 0.40 + 0.70 mm Ø 0.40 + 0.60 mm Ø Eingebaut
DTMX-5KB 0.60 + 1.20 mm Ø 0.60 + 1.00 mm Ø Eingebaut
DTMX-10KB 0.80 + 1.40 mm Ø 0.70 + 1.20 mm Ø Eingebaut
DTMXL-20KB 1.20 + 1.80 mm Ø Stahlseil 1.5
und 2.0 mm Ø

DTMXL-50KB Stahlseil 1.5 mm Ø
7x7x0.2)
Stahlseil 2.0 mm Ø
(7x7x0.25)


*** Geeignet für 95% aller Anwendungen
**** Genauigkeit: ± 3 % Vollausschlag (FS) und ± 1 Ziffer

Kalibrierung auf benutzerspezifisches Material:
Wenn der Durchmesser, die Stabilität oder Form des verwendeten Materials signifikant vom Kalibrierungsmaterials abweicht, ist es empfehlenswert eine spezielle Kalibrierung mit benutzerspezifischen Mustern durchzuführen. Dafür sollte eine Materialprobe von ungefähr 5 m eingeschickt werden.
