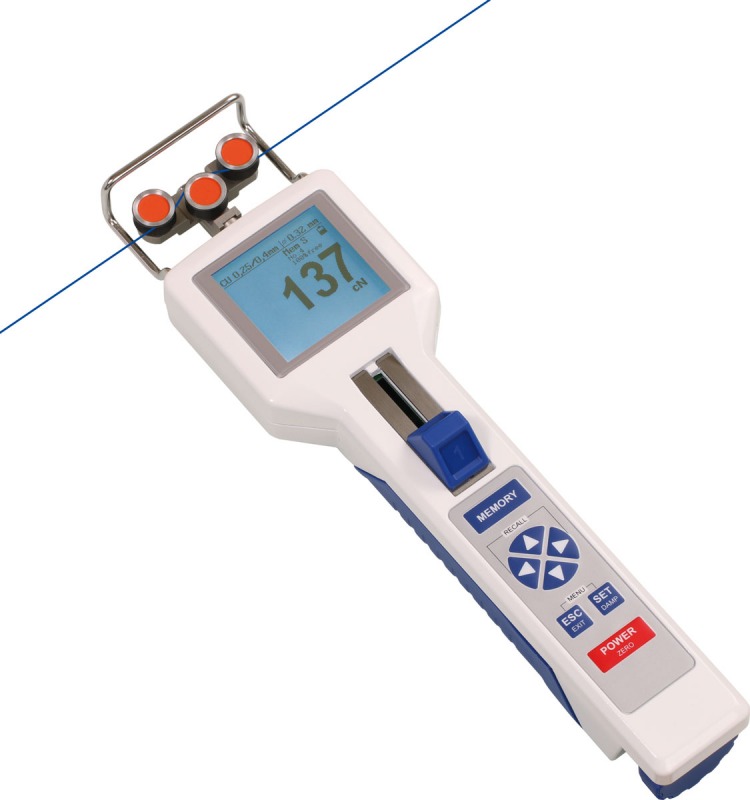

DTS Digitaler Zugspannungsmesser


Hergestellt in DeutschlandDieser digitale Zugspannungsmesser wurde speziell für die Textil- und Drahtindustrie entwickelt. Dank seiner Vielzahl von Rollen und umfangreichen Messbereichen, kann der DTS in verschiedenen Bereichen in der Draht-, Textil- oder Kohlefaserindustrie eingesetzt werden.

Der DTS Spannungsmesser ist in 12 verschiedenen Spannungsbereichen von 0,2 - 200 cN bis 0,6 - 60 daN erhältlich. Der eingebaute Materialdicke-Kompensator sowie die Kalibrierungseinstellung ermöglichen eine Feinabstimmung der Kalibrierung auch für Materialien, die sich vom Standard-Kalibriermaterial unterscheiden.

Die Hintergrundbeleuchtung und das drehbare LCD-Display erleichtern das Ablesen selbst unter schwierigen Bedingungen. Desweiteren dienen seine neuen Funktionen wie die programmierbaren MIN- und MAX-Alarme, der Speicher für bis zu 4 kundenspezifische Kalibrierungen und sein neues Materialerkennungssystem einer Verbesserung der Qualitätskontrollprozesse.

Zusammenfassend ist der DTS Spannungsmesser ein optimales, leicht handzuhabendes digitales Messgerät, das alle wichtigen Messdaten, die für die Einhaltung der strengen ISO-9000-Richtlinien erforderlich sind, liefert.


Merkmale
  • Großes hintergrundbeleuchtetes LCD-Display, mit automatischer Drehung in 90 ° Schritten
  • Integrierter Materialdicke-Kompensator und Feinabstimmung der Kalibrierung ermöglichen höchste Präzision
  • Wählbare MIN- und MAX-Werte mit optischen Alarm
  • Wählbare Maßeinheiten: cN, daN, g, kg, N, lb
  • Präzise, anpassungsfähige Einstellung
  • Bietet MIN-, MAX-, Peak-, Durchschnitts- und Standardabweichung
  • Hohe Messfrequenz von 1 kHz (1000 Messungen / Sek.), Intern 8 kHz
  • Zusätzlich zur Standardkalibrierung können 4 kundenspezifische Kalibrierungen gespeichert werden
  • Automatische Nulleinstellung in jeder Position dank eines Spezialsensors
  • Passwortschutz für alle wichtige Funktionen

Spannungsbereiche
model Range / Auflösung    Drahtindustrie Anwendungen
DTS-200 0.2 – 200.0 / 0.1 cN    max. 0.15 mm Ø
DTS-500 0.5 – 500 / 0.1 cN    0.05 – 0.25 mm Ø
DTS-1000 10 – 1000 / 1 cN    0.10 – 0.40 mm Ø
DTS-2000 20 – 2000 / 1 cN    0.30 – 0.60 mm Ø
DTS-2500 25 – 2500 / 1 cN    0.30 – 0.70 mm Ø
DTS-4000 40 – 4000 / 1 cN    0.35 – 0.90 mm Ø
DTS-5000 50 – 5000 / 1 cN    0.40 – 1.00 mm Ø
DTS-10K 0.1 – 10.00 / 0.01 daN    0.70 – 1.40 mm Ø
DTS-20K 0.2 – 20.00 / 0.01 daN    1.00 – 1.80 mm Ø
DTS-30K 0.3 – 30.00 / 0.01 daN    1.20 – 2.00 mm Ø
DTS-50K 0.5 – 50.00 / 0.01 daN    1.40 – 2.20 mm Ø
DTS-60K-V1 0.6 – 60.00 / 0.01 daN    1.80 – 3.00 mm Ø

Alle Modelle außer DTS-200, DTS-50K und DTS-60K-V1 sind mit einem eingebauten Materialdicke-Kompensator ausgestattet.
*Je nach Modell entweder Breite der Filamentführung oder äußerer Abstand zwischen äußeren Führungsrollen ** Geeignet für 95% der Anwendungen - PA = Polyamid-Monofilament

Abmessungen
Abmessungen DTS Series


Lieferumfang

Lieferung beinhaltet:
Spannungsmessgerät mit Tragetasche und wiederaufladbarem LiPo-Akku mit Ladegerät und Bedienungsanleitung auf Deutsch oder Englisch.

Rückführbares Kalibrierungszertifikat ist optional erhältlich.


Code

Liniengeschwindigkeit
Vmax ...m/min

Rollen-Material

Standard

2000

Hartbeschichtetes Aluminium

Code K

3500

Hartbeschichtetes Aluminium

Code H

5000

Plasma-beschichtetes Aluminium

Code T

1000

Plastick (POM) schwarz

Code W

1000

Vernickelter Stahl

Code ST

1000

Gehärteter Stahl

Code B

1000

Temperiertes Stahl

Code CE2

1000

Aluminium Keramic beschichtet

Code ASY

1000

Hartbeschichtetes Aluminium, asymetrische Nut
Gerät ohne Fadenführung
(nicht für DTS-200)

Code ASYB

1000

Vergütungsstahl (für Reifencode), asymmetrische Nut
Gerät ohne Fadenführung
(nicht für DTS-200)

Code V1

1000

Hartbeschichtetes Aluminium
(nur für DTS-60K-V1)

Code U

2000

Hartbeschichtetes Aluminium (Radius R3)


Spezifikationen
Genauigkeit: Für Standardmaterial von 5 % bis zu 100 % von FS: ± 0.5 % FS ± 1 Stelle des verbleibenden Spannungsbereiches und andere Kalibrierungsmaterialien: ±3 % vom vollen Maßstab und ±1 Stelle
Überschreitung: Ca. 10 % FS*, des vollen Maßstabes, ohne Genauigkeitssicherheit
Überspannungsschutz: 100% des vollen Maßstabes
Speicher für Materialkurven: 1 für Standardkalibrierung plus 4 für kundenspezifische Kalibrierung
Maßeinheiten: Kraft (umschaltbar): cN, daN, g, kg, N, lb
Dicke (umschaltbar): mm, Zoll
Messprinzip: DMS-Brücke
Signalverarbeitung: Digital, 16 bit A/D Konverter
Messfrequenz: Max. 1 kHz (1000 Messungen / Sek.), Intern 8 kHz
Messrollenumlenkung: Max. 0.2 mm
Display: LCD Grafik
3 verschiedene Grafiken: Digital
Digital mit Grafik (Zeit-Spannung)
X-Y-Diagramm
Aktualisierungsrate anzeigen: Ca. 2 Mal pro Sekunde
Speicher: MIN, MAX, PEAK, AVG und LAST
Dämpfung: Einstellbare elektronische Dämpfung (Mittelwertbildung)
Cal. Einstellung: ± 10 Schritte in 1% Inkrementierung
Dickenausgleich: Max. 2,5 mm (nicht für alle Modelle)
Automatisches abschalten: Nach ca. 3 Minuten nicht benutzen
Temperature Koeffizient: Gain: Weniger als ± 0.01 % FS* /°C
Nullpunkt: weniger als ± 0.03 % FS* /°C
Temperaturbereich: 10 – 45 °C
Luftfeuchtigkeit: 85 % RH, max.
Stromversorgung: LiPo Akku (ca. 40 Stunden Dauerbetrieb), Ladezeit ca. 3 1/2 h AC Netzteil Adapter 100 – 240 V AC,Adapter (EU, USA, UK)
Gehäusematerial: Aluminium- Druckguss
Gehäusedimension: Wie auf der Grafik oben abgebildet
Gewicht, net (gross): Bis DTS-50K ca. 875 g / 1550 g
DTS-60K-V1 ca. 1040 g / 2700 g
