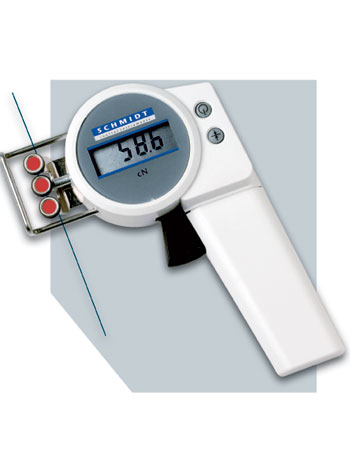

ZEF Digitaler Spannungsmesser für beengte Umgebungen


Hergestellt in DeutschlandDer ZEF digitale Spannungsmesser zum Messen niedriger Spannungen von Fasern, Garnen und feinen Drähten ist ideal geeignet, um in engen Umgebungen zu arbeiten. Um die Spannung bei der Vielzahl von verschiedenen Materialien zu messen, verwendet der ZEF ein Dehnmessstreifen-System. Der ZEF ist mit einem schmalen Einfangbügel und kleinen Führungsrollen ausgestattet. Das laufende Material kann einfach mit der auslösegesteuerten Rollenvorrichtung erfasst werden. Die automatische Nullung mit "Single-Button" ermöglicht Betrieb in jede Richtung und garantiert höchste Genauigkeit.

Merkmale
  • Einfache Bedienung
  • Einstellbare Dämpfung
  • Einfangbügel und Führungsrollen ermöglichen einfache Erfassung des bewegenden Materials
  • Betrieb mit Batterie
  • Kugelgelagerte, V-gekerbte Führungsrollen
  • Werksbescheinigung 2.1 nach EN 10204 wird kostenlos mitgeliefert
  • Automatische Nullung in verschiedenen Messpositionen mit einem einzelnen Tastendruck
  • Einfach zu lesendes LCD Display
  • Geringes Gewicht
  • Alles auf einen Blick:
    - die Führungsrollen
    - das gemessene Material
    - die Messergebnisse
  • Gehäuse aus hochfestem Kunststoff
  • Optional erhältlich: Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht

Spannungsbereiche
Model Ranges Messkopfbreite* in mmKalibrierungsmaterialAuflösung
ZEF-50 0,5 - 50,0 cN 43PA: 0,12 mm Ø0,1 cN
ZEF-100 0,5 - 100,0 cN 43PA: 0,12 mm Ø0,1 cN
ZEF-200 1 - 200 cN 43PA: 0,12 mm Ø1 cN
Andere Maßeinheiten möglich, z.B. in g. * entspricht Breite des Einfangbügels ** geeignet für 95% aller Anwendungen - PA = Polyamid-Monofil Spezielle Kalibrierung auf benutzerspezifisches Material wird angeraten, wenn das zu messende Material in Form, Durchmesser oder Härte signifikant von dem SCHMITDT Kalibrierungsmaterial abweicht. Zu diesem Zweck sollte ein Materialmuster von ungefähr 5 m eingeschickt werden.

Abmessungen
Abmessungen ZEF


Anwendungen
ZEF Models
Miniaturrollen machen dieses Modell ideal für die Messung von Garnen/Fasern und feinen Drähten, sowie allen Anwendungen mit beengtem Zugang.

Für Elasthan und ähnlichen Materialien, geben Sie Modell ZEF-100-T an.

Lieferumfang
Der ZEF Spannungsmesser wird in einem schaumstoffgefüllten Tragekoffer mit AC-Adapter und austauschbaren Mehrfach-Steckern geliefert.

Spezifikationen
Messprinzip Dehnmessstreifen
Genauigkeit ±1% Vollausschlag, ±1 Ziffer
Kalibrierung SCHMIDT Herstellungsverfahren
Mesbereichsüberschreitung 10% Vollausschlag, ohne Genauigkeitsangabe
Überlastungsschutz 100% des Messbereichs
Messrollenauslenkung max. 0,5 mm
Dämpfung einstellbare elektronische Dämpfung (15 Werte), Mittelwertbildung
Signalverarbeitung digital
A/D Wandler 12 bit
Display 3-stelliges LCD, 10 mm hoch
Display-Aktualisierung 0,5 Sekunden
Eigenfrequenz 250 Hz
Auto-Zero Nach 3 Minuten Nicht-Gebrauch
Temperaturbereich 10-45ºC
Luftfeuchtigkeit max. 85% relative Feuchtigkeit
Energieversorgung LiPo Akku (ca. 80 h Dauerbetrieb, Ladezeit ca. 3.5 h) und Netzgerät 100...240 V AC mit Adaptern (EU/USA/UK)
Gehäusematerial Hochfester Kunststoff (POM)
Gehäuseabmessungen 157 x 85 x 32 mm (L x W x H)
Gewicht, netto (brutto) ca. 200 g (600 g)
Max. lineare Geschwindigkeit 900 m/min (Standard)
2000 m/min (optional), geben Sie "-k" an
450 m/min (Option "T")
