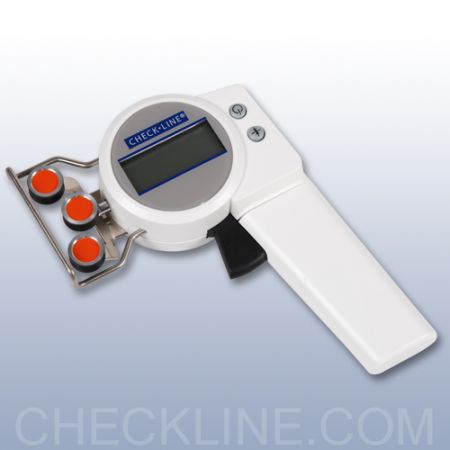

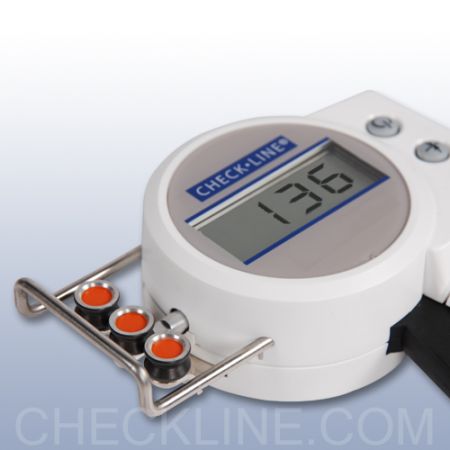

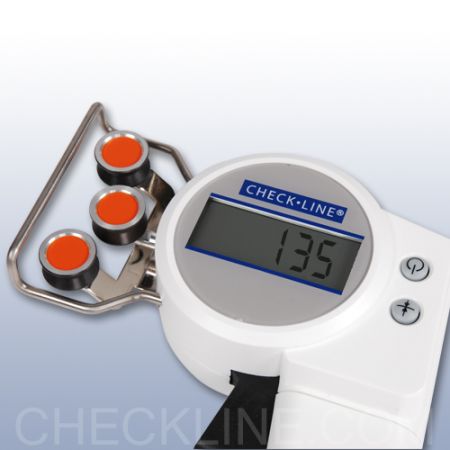

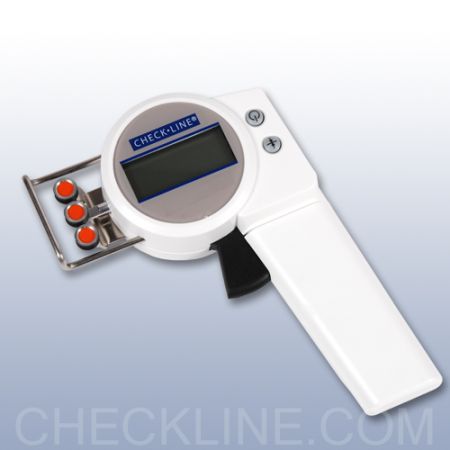

ZEF-ZED Sparsames, digitales Spannungsmessgerät für beschränkten Zugriff


Hergestellt in Deutschland4 Kapazitäten, 50, 100, 200 und 500 g oder cN

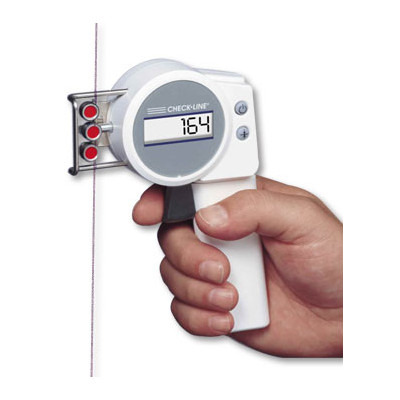

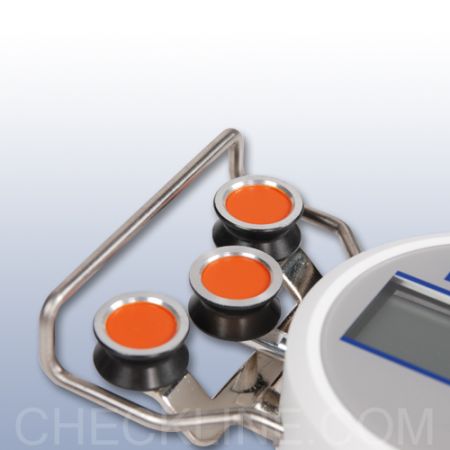

Die neuen Checkline Modelle ZEF und ZED Spannungsmessgeräte nutzen DMS-Systeme für die genaue Messung von laufenden Bahn-Spannungen auf einer Vielzahl von Fäden, Fasern und Drähten. Ihr Rollen-Schaltmechanismus, der durch einen Auslöser betätigt wird, macht es einfach das laufende Material zu erfassen.

Die Knopf-Bedienung ermöglicht die automatische Nullung in jeder Ausrichtung unter Beibehaltung höchster Genauigkeit.


Merkmale
  • Ein leichtablesbares LCD-Display mit Ein-und Aus-Schalter
  • Betrieb durch wiederaufladbare Lithium-Ion-Batterien, 90 Stunden Dauerbetrieb, 3,5 Stunden Ladezeit
  • in einem Kunststoffkoffer geliefert
  • Einfache 2-Tasten Bedienung
  • ZED Keilriemen-Führungsrollen für Geschwindigkeiten bis zu 2000 m/min oder optional 3500 m/min
  • Werksbescheinigung 2.1 nach EN 10204 wird kostenlos mitgeliefert
  • Automatische Nullung in allen Ausrichtungen
  • Verwendet einstellbare Dämpfung für stabile Messungen bei Spannungsschwankungen
  • Optional erhältlich: Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht

Spannungsbereiche

are rated for speeds up to 0,5 - 50,0 g
ZEF-100-G 0,5 - 100,0 g
ZEF-200-G 1 - 200 g
ZED-500-G 1 - 500 g
ZEF-50-CN 0,5 - 50,0 cN
ZEF-100-cN 0,5 - 100,0 cN
ZEF-200-CN 1 - 200 cN
ZED-500-CN 1 - 500 cN

Anwendungen
ZEF Modelle
Miniatur-Rollen machen diese Modelle ideal für zarte Fäden/Fasern und feine Drähte sowie jene Anwendungen, bei denen nur begrenzter Zugriff gegeben ist.

Für Spandex und ähnliche Materialien, Modell ZEF-100-T angeben.
ZED Modelle
Dieses Modell wird für alle anderen Anwendungen empfohlen, bei denen Miniatur-Rollen nicht notwendig sind.

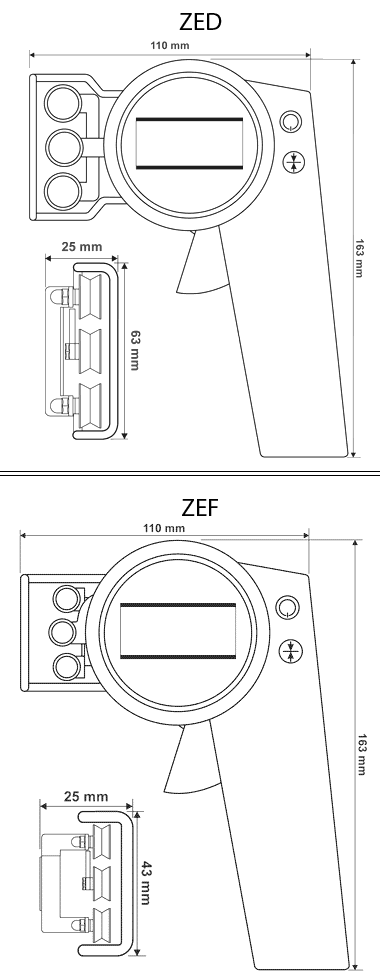

Abmessungen
Abmessungen ZEF-ZED


Lieferumfang

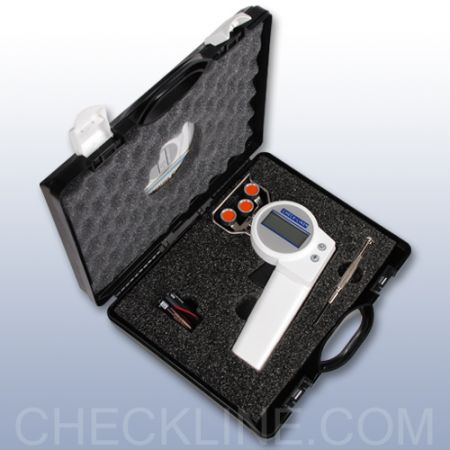

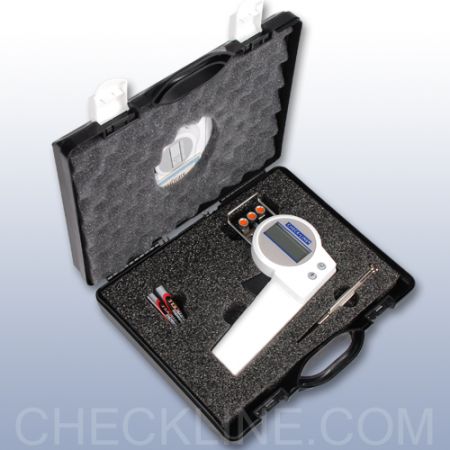

Alle Modelle werden in einem Kunststoffkoffer mit weltweitem AC-Ladegerät und austauschbaren Multi-Stecker-Adaptern geliefert.

Spezifikationen
Messprinzip DMS
Genauigkeit ± 1% vom Messbereich, ± 1 Ziffer
Abstand Außenrollen ZEF: 22mm (c:c)
ZED: 38mm (c:c)
Überlastungsmessungen 10% Endausschlag
Überlastungsschutz 100% Endausschlag
Tastrollendurchbiegung 0,5mm max.
Display LCD< 10mm hoch
Display Aktualisierung 0,5 Sekunden (2 Mal pro Sekunde)
Eigenfrequenz 250 Hz
Automatische Nullung ±20% Endausschlag
Batterie Lithium-Ion, wiederaufladbar
Batteriedauer 90 Stunden Dauerbetrieb (ca.)
Rollenmaterial Aluminium hartbeschichtet (Standard)
POM-Kunststoff (Optional), geben Sie am Ende "-T" an
Max Geschwindigkeit ZEF 900 m / min (Standard)
2000 m / min (optional), geben Sie Suffix "-K"
450 m / min (Option "T") an
Max Geschwindigkeit ZED 2000 m / min (Standard)
3500 m / min (optional), geben Sie Suffix "-K" an
Betriebstemperatur 10 to 45° C
Abmessungen 157 x 85 x 32 mm
Gewicht 200g (ungefähr)
