MAX-II Bolzenspannungsmessgerät

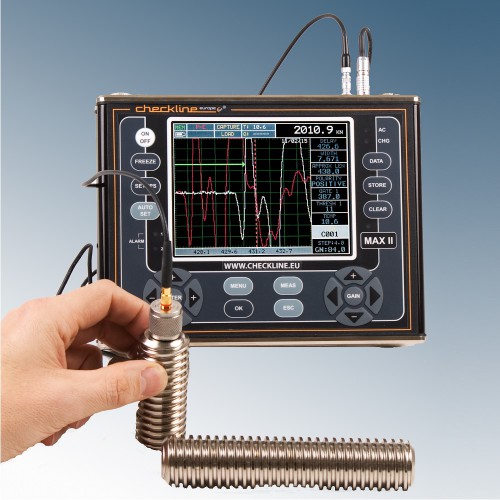

Hergestellt in USADas MAX-II Ultraschall-Bolzenspannungsmessgerät wurde für Präzisionsmessungen von Verbindungselementen mit einer Länge bis zu 30 m / 100 ft entwickelt. Das Gerät ermöglicht es Ihnen, Bolzenverbindungen genau zu überwachen, indem die Dehnung Ihrer Bolzen mit Ultraschall gemessen wird.

Es enthält alle herausragende Merkmale der ursprünglichen MiniMax Einheit, mit verbesserten Funktionen, Hardware, Geschwindigkeit und Reichweite. Der MAX II wurde für den Einsatz in einer Vielzahl von Industrie- und Laboranwendungen entwickelt.

Mit dem neuen MAX-II Bolzenspannungsmessgerät können Sie die Bolzenverbindungen genau überwachen indem sie mithilfe von Ultraschall die Verlängerung Ihrer Bolzen messen.

Diese Messung wird durch die Bestimmung der Veränderung der Laufzeit einer Ultraschall-Stoßwelle entlang der Länge des Befestigungselements erreicht, wenn das Befestigungselement durch eine mechanische Methode festgezogen wird. Der MAX II interpretiert dann diese Zeitmessung als eine bestimmte Menge an Zeit (Nanosekunden), Dehnung, Last, Druck, oder % Dehnung, während eine Last auf das Befestigungselement aufgebracht wird.

Mit einer Vielzahl an Verarbeitungsmöglichkeiten und weitgehender Automatisierung reduziert der MAX II-Bedienfehler. Mit eingebauten Aufzeichnungsmöglichkeiten der Daten und unterstützender DakView Utility-Software für Windows-PC und MAC OSX, bietet der MAX II eine einfach zu bedienende und zuverlässige Lösung, um die schwierigsten Bolzenverbindungen zu bearbeiten.

Das MAX-II-Prinzip ist bei weitem das genaueste System, um Bolzenspannung in Ihren Montageprozessen zu messen und zu steuern. Außerdem ermöglicht es Ihnen Ihre Schrauben in bestimmten Zeitabständen zu überprüfen und die Qualität der Schraubverbindungen im Laufe der Zeit zu überwachen.

Der MAX-II überzeugt mit seiner neuen "Autokorrelation" Funktion, mit der Sie die Platzierung Ihrer Wandler optimieren können.

Zusammen mit dem neuen großen QVGA Farb-Display , das im Sonnenlicht lesbar ist und der neuen Kalibrierungsfunktion, ist der MAX-II sehr einfach zu bedienen und bietet alle große Vorteile, ohne steile Lernkurven, wie das bei anderen Modellen üblich ist.

Das MAX-II Bolzenspannungsmessgerät kann sich bei Ihren Montagearbeiten als sehr verdienstlich erweisen.
Es kann zudem einen großen Beitrag zur Sicherheit, Umwelt, Montagezeit und zu der Lebensdauer all Ihrer Bolzenverbindungen leisten.

Merkmale
  • Auto Korrelationsfunktion für die optimale Platzierung Ihres Wandlers
  • Messmodi: Pulse-Echo, Echo-Echo en Echo-Verify
  • Neue Kalibrierungsfunktion für schnelles und einfaches auswechseln von Wandlern und Kabeln.
  • Messmöglichkeiten: Zeit (Nanosekunden), Dehnung, Belastung, Spannung, Spannungsverhältnis in Prozent
  • Mit Software versehen, die Messungen und Grundeinstellungen optimal managt.
  • Großes QVGA Farbdisplay, das auch bei Sonnenlicht lesbar ist
  • Alarmgrenzen : Einstellbare HI / LO-Toleranzen mit visuellen LEDs und akustischem Signalgeber. Hardware Alarmausgänge (Zubehör Kabel erforderlich)
  • Feldkalibrierung : Vektor oder Regression Korrekturkurve für eine erhöhte Genauigkeit bei Last & Stress
  • 4 GB interner und bis zu 64 GB externer SD-Speicher
  • USB 1.1 Anschlussmöglichkeit
  • Analoge, Serielle und Alarmausgänge
  • Lithium-Ionen- (Li-Ion) Akkuset mit einer Notstromversorgung mit 6 AA Baterien
  • Einstellungen: 64 individuelle benutzerdefinierte Einstellungen; Werkseinstellungen können auch vom Benutzer bearbeitet werden
  • Zwei Jahre Garantie
  • Auto-Set: Automatisiert die Erkennung, den Umfang und die Anzeigeeinstellungen für jeden einzelnen Bolzen.
  • Gates: Drei Messtore, je nach Messmodus verwendet

Lieferumfang
Der Lieferumfang des Max II umfasst:
  • MAX II Bolzenspannungsmesser
  • Tragekoffer mit Schaumstoffeinlage
  • Batterieladegerät
  • Kopplungsflüssigkeit
  • USB-Kabel
  • Sondenkabel Lemo-Microdot (N-110-0020)
  • PC Software
  • NIST Zertifikat
Messköpfe und Temperatursensor müssen separat bestellt werden!



Zubehör

CF-AN Ultraschall-Kopplungsmittel


  • Ultraschall-Kopplungsmittel für eine optimale Verbindung zwischen Sonde und Material
  • Verschiedene Größen, größere Mengen auf Anfrage verfügbar

Mehr Details

CF-AN Ultraschall-Kopplungsmittel 126455

MAX-II Offshore Case wasserdichter Tragerkoffer für MAX-II Ultraschall Bolzenspannungsmessgerät


  • Wasserdichte Gummidichtung
  • Belüftungsknopf
  • Stoßfestes Material

Mehr Details

MAX-II Offshore Case wasserdichter Tragerkoffer für MAX-II Ultraschall Bolzenspannungsmessgerät 127251

Abmessungen
Abmessungen-MAX-II


Ähnliche Produkte

TI-MAX Messgerät für Bolzenspannung und Schraubendehnung


  • Das erste günstige Ultraschall-Messgerät für Bolzenspannung
  • Visueller Vergleich des gespannten und ungespannten Schwingungsverlaufs
  • Display Funktionen - RF, Rectified, direkte Wertwiedergabe in großen Ziffern, Grenzwertanzeige

Mehr Details

TI-MAX Messgerät für Bolzenspannung und Schraubendehnung

TPG Dreischritt-Glaskalibrierblock


  • Temperaturunempfindliches Glas für die Luft- und Raumfahrt
  • Präzisionsgefertigt
  • Höchste Genauigkeit und Wiederholbarkeit

Mehr Details

TPG Dreischritt-Glaskalibrierblock

GE STRESSTEL Bolt Mike III Ersatzteile und Zubehör

In der Regel sind keine Ersatzteile für das GE STRESSTEL Bolt Mike III Schraubenspannungsmehrgerät mehr erhältlich. Wir  bieten Ihnen für dieses Gerät dennoch:

  • Support
  • Ersatzteile
  • Falls notwendig Alternativen für ein Ersatzgerät


Kontaktieren Sie uns gerne, um die Details Ihrer Anfrage zu besprechen.


Downloads

Spezifikationen
MessbereichMessbereich: 1 bis 2540 cm (1-1000 inch) Dies wird je nach gewähltem Messmodus unterschiedlich sein
MesszeitNanosekunden
MessmodiMessmodi Pulse-Echo (PE), Echo-Echo (EE), oder Echo-Echo-Echo (E-EV).
ErfassungNulldurchgang (Zero Crossing)
Auflösung0.0001mm (0.00001 in)
StromversorgungLithium Ionen Packung: 10,8, 2 amp uur Geleverd met 100-240 VAC 50-60 Hz Ladegerät
SpannungZeit- Nanosekunden. - Dehnung- Veränderung der Länge (Zoll / mm). - Lastkraft-Angewandte Lastkraft (KIP Pfund oder Megapascal MPa). - Spannung - Kraft aufgebracht pro Flächeneinheit (Zoll pro Zoll oder Millimeter für Millimeter) -% Belastung- Verhältnis Dehnung zu effektive Länge.
DisplayGroßes QVGA Farbdisplay, das auch bei Sonnenlicht lesbar ist
SpeicherplatzLogformate :. Grid (alphanumerisch)
Kapazität: 4 GB interner und bis zu 64 GB über einen externen SD Anschluss
Betriebstemperatur-10 - 60 °C (14 - 140 °F)
ImpulsEinstellbare Stufen Optionen: Spitzen, Dünn, Breit, HV Spitzen, HV Dünn, HV Breit, TB .5MHz, TB 1MHz, TB 2MHz, TB 5MHz, TB 10 MHz. Spike 40 ns, square wave 80-400 ns, Tone Burst 50 ns bis zu 1 Mikrosekunde
LängeneinheitenMetrisch (mm), Englisch (Zoll) oder Zeit (µs)
Geschwindigkeit1.250 bis 13.995 m / s (0,0492-0,5510 Zoll / µs)
Signalimpuls -ModiSpitzen, Rechteckwellen & Tone Burst. Impulsspannung: 100 - 400V.
Signalimpuls BreiteWählbare Auswahlmöglichkeiten: Spitzen, Dünn, Breit, HV Spitzen, HV Dünn, HV Breit, TB 0,5 MHz, TB 1 MHz, TB 2MHz, TB 5 MHz, TB 10 MHz. Spitzen 40 ns, Rechteckwellen 80 bis 400 ns, Tone Burst 50 ns bis 1 Mikrosekunde .
Verstärkungseinstellung0 bis 110 dB mit 0,2 dB Auflösung. Manuelle und AGC-Steuerung
Dämpfungseinstellungen50, 75, 100, 300, 600, und 1500 Ohm.
SpeicherProtokollformate : Gitter (alphanumerisch )
Kapazität: 4 GB intern & bis zu 64 Gb extern über SD Steckfassung.
Batterie LebensdauerTypischer Betrieb 18 Stunden bei voller Aufladung.
SchutzartIP 65
GehäuseAluminium-Strangpresskörper mit vernickelten Aluminium Endkappen (Dichtung abgedichtet)
Display-AnsichtenRF (Vollwellen -Ansicht), +/- gleichgerichtet (Halbwellen Ansicht), Ziffern oder Split-Screen-Kombination (Wellen sowie große Ziffern)
UmweltanforderungenErfüllt IP65 Anforderungen
NetzanschlussAnaloge Ausgänge - Proportionalausgänge (Amplitude oder Abstand), 0-10 Volt.
USB USB 1.1 Anschlussmöglichkeit
Wandler-SteckverbinderZwei Lemo 00 Anschlüsse
KalibrierungAutomatisch, Fest, Einzel- oder Zwei-Punkt-Null Kalibrierungsoptionen
AbmessungenAbmessungen B 216 x H 165 x T 70mm (8.5x6.5x2.5in)
Gewicht2.04 Kg (4.5 lbs)
GarantieZwei Jahre

Bestellen
Produkt

Produkt
Preis
Menge
134991
MAX-II Bolzenspannungsmessgerät
€ 5.142,00

Zubehör

Produkt
Preis
Menge
134993
F-250-0006 Schutztasche für MAXII Bolzenzugspannungsmesser
€ 202,00
126906
X-000-0010 3"und 6" Stahl Kalibriernormal
€ 656,00
132197
T-700-2405 1/8" 5mHz TI-MAX Probe Magnetic
€ 842,00
126774
T-700-4405 1/8" 10MHz TI-MAX Probe Magnetic
€ 864,00
132198
T-702-1405 1/4" 2.25mHz TI-MAX Probe Magnetic
€ 864,00
126854
T-702-2405 1/4" 5 MHz TI-MAX Probe Magnetic
€ 864,00
132199
T-702-4405 1/4" 10mHz TI-MAX Probe Magnetic
€ 886,00
133047
T-703-1405 - 3/8in, 2.25 Mhz TI-MAX Probe Magnetic
€ 875,00
132200
T-703-2405 3/8" 5mHz TI-MAX Messkopf magnetisch
€ 875,00
132201
T-704-1405 1/2" 2.25mHz TI-MAX Messkopf magnetisch
€ 886,00
132202
T-704-2405 1/2" 5mHz TI-MAX Messkopf magnetisch
€ 886,00
130240
T-706-1405 3/4" 2.25 MHz TI-MAX Probe Magnetic
€ 946,00
132203
T-706-2405 3/4" 5 mHz TI-MAX Probe Magnetic
€ 946,00
134894
N-704-0094 (1.20m) Single Lemo 00 to Spring Loaded 2 Pin fixture 1/8” Spacing
€ 246,00
134895
A-000-9001 Crystal 1/8", 7.5 MHZ, 12 pcs
€ 148,00
130352
N-110-0020 Transducer Cable, Lemo to microdot Single ( 3 meter)
€ 98,00
126855
A-156-8001 Temperatursensor
€ 612,00
135452
N-110-0020-KEV Transducer Cable with Kevlar Shield, Lemo to microdot Single ( 3 meter)
€ 104,00
135643
MAX-II-CC - Wasserdichter Tragekoffer für MAX-II Bolzenspannungsmesser
€ 299,00
137475
TPG-KIT - Triple Path Glass Calibration Kit
€ 1.339,00
134087
X-000-0011 3" Stahl Kalibriernormal
€ 377,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
