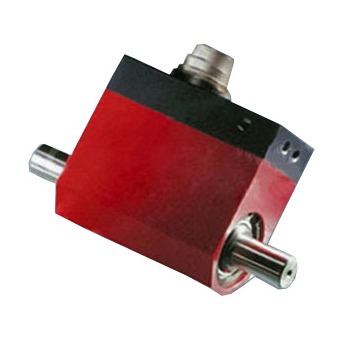

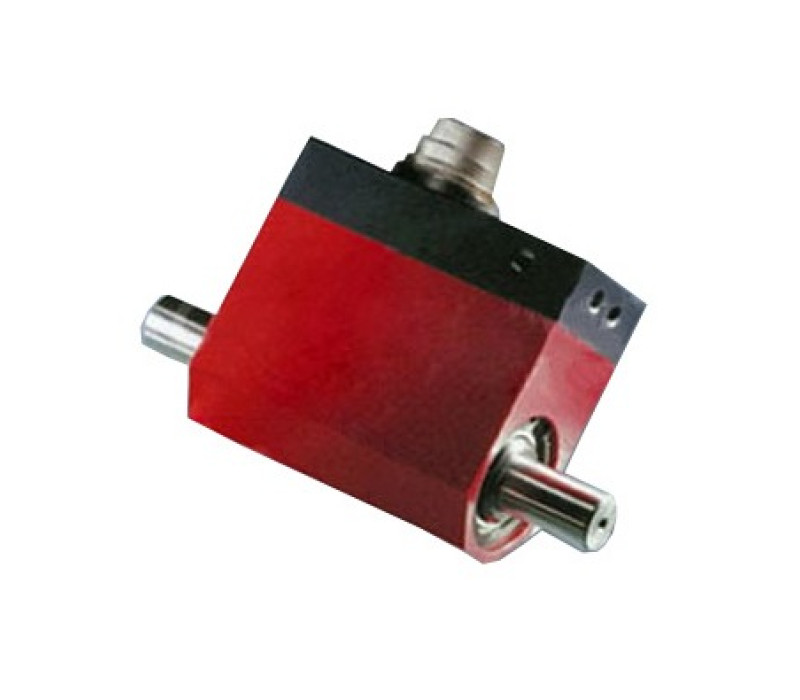

BLRTSX-R Bürstenloser Drehmomentaufnehmer mit Winkelmessung
Zur Verwendung "in-line" an rotierenden Achsen oder Kraftschraubern. Geeignet für Motor-Überprüfungen, Drehmomentwerkzeuge mit hohen Umdrehungen oder rotierende Messaufgaben.
RA Modelle:
- Achsen-Ausgang 2-Kanalquadratur
- 360 Impulse pro Umdrehung
- Fähigkeit, den Drehwinkel eines Befestigungselements zu messen
- Joint Rate & Losbrechmoment können gemessen werden.
Merkmale
- Genauigkeit + / - 0,2% vom Endwert
- Der bürstenlose Drehmomentumwandler & Winkel-Sensor ist ein kompaktes Design und arbeitet bidirektional
- Berührungslose Signalübertragung, wartungsfrei
Drehmomentbereich
| Modell | Bereich | ||||
| BLRTSX140z-R | 0.17 - 1.00 N.m | ||||
| BLRTSX140z-RA | 0.17 - 1.00 N.m | ||||
| BLRTSX18i-R | 0.22 - 2 N.m | ||||
| BLRTSX18i-RA | 0.22 - 2 N.m | ||||
| BLRTSX44i-R | 0.45 - 5 N.m | ||||
| BLRTSX44i-RA | 0.45 - 5 N.m | ||||
| BLRTSX89i-R | 1 - 10 N.m | ||||
| BLRTSX89i-RA | 1 - 10 N.m | ||||
| BLRTSX177i-R | 2 - 20 N.m | ||||
| BLRTSX177i-RA | 2 - 20 N.m | ||||
| BLRTSX36F-R | 5 - 50 N.m | ||||
| BLRTSX36F-RA | 5 - 50 N.m | ||||
| BLRTSX73F-RA | 10 - 100 N.m | ||||
| BLRTSX148F-RA | 20 - 200 N.m | ||||
| BLRTSX368F-RA | 50 - 500 N.m | ||||
| BLRTSX738F-RA | 100 - 1000 N.m | ||||

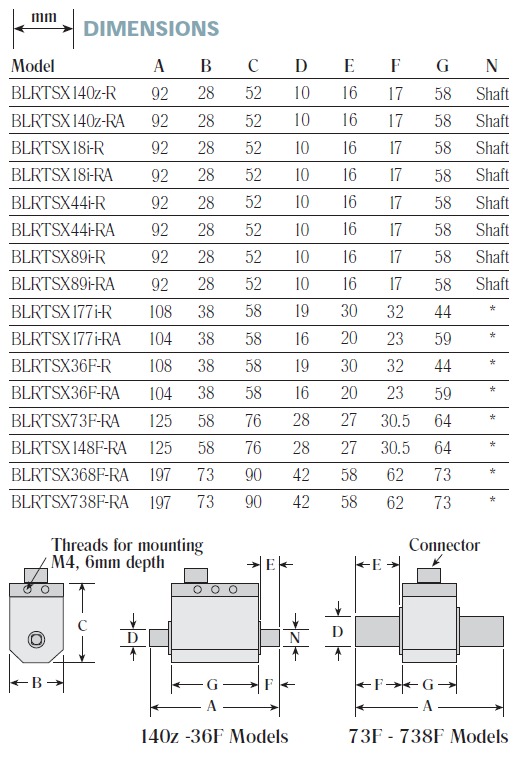

Abmessungen
LTT Drehmoment- und Drehwinkel-Analysator mit USB-Ausgang
- Bietet "EZ-Plug & Play" mit Umwandlern. Unterstützt "Arki"-Technologie, ein automatisches Sofort-Erkennungssystem des Umwandlers mit PTT
- Geliefert mit NIST-Kalibrierzertifikat
Mehr Details
PTT Drehmoment-Analysator
- System Genauigkeit + / - 0,5% vom Messwert von 20% bis 100% vom Endwert
- Arbeitet mit Drehmoment- und Kraftsensoren
- Echtzeit-Grafik des Drehmoments im Vergleich zur Zeit mit verbundener PC Windows-Software.
Mehr Details
LS-REGSENSOR Kennzeichnungssensor
- Erkennen von farbigen Kennzeichnungen auf transparenten und durchscheinenden, sowie vielen metallisierten, Beschichtungen und Papier
Mehr Details
Spezifikationen
| Genauigkeit | + / - 0,2% vom Endwert |
| Nennleistung | ± 5 V ± 0,2% FS |
| Empfohlene Anregung | 11VDC bis 26VDC (Pol-Sicherung) |
| Nichtlinearität | 0,2% FS |
| Betriebstemperaturbereich | 5 - 50 ° C |
| Gegenstecker | Tuchel Serie 581 (98-2030-09-12) |
| Grenzlast | 150% der Nennleistung |
