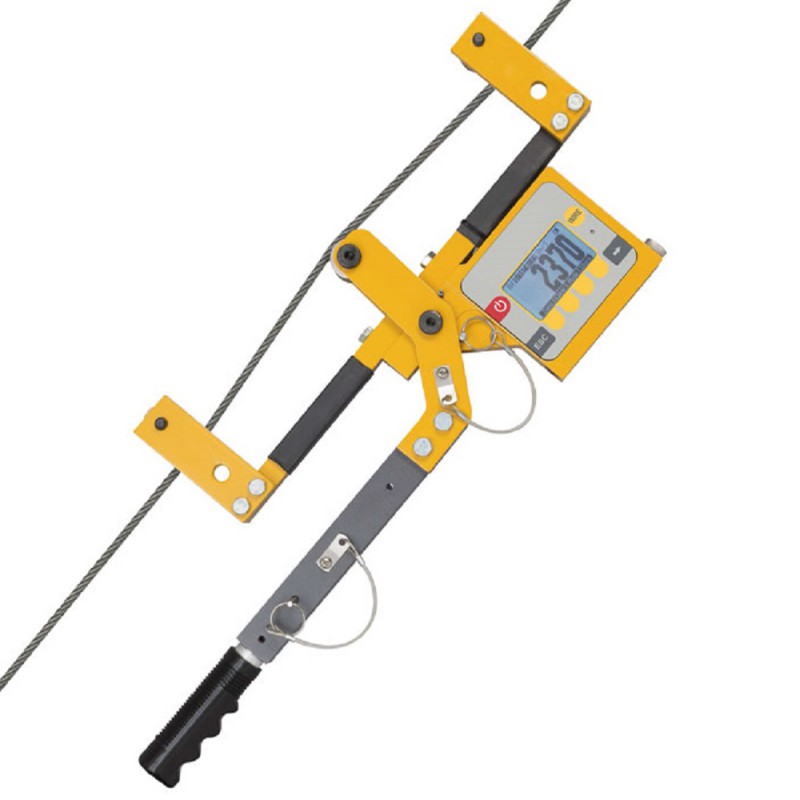

CTM2 Tragbarer Seil-Spannungsmesser

CTM2 Tragbarer Seil-Spannungsmesser

Name: CTM2 Tragbarer Seil-Spannungsmesser
SKU: 127219

Zwei Ausführungen erhältlich
CTM2-2.000 - 1000 kg / 10 kN / 2000 lb
CTM2-10.000 - 4500 kg/ 45 kN/ 10000 lb
Misst Kabel mit einem Durchmesser von 4,75 mm bis 25,4 mm

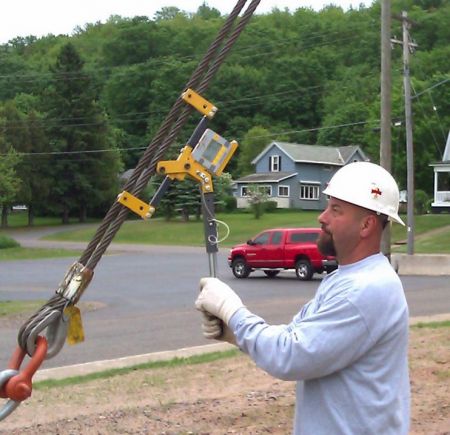

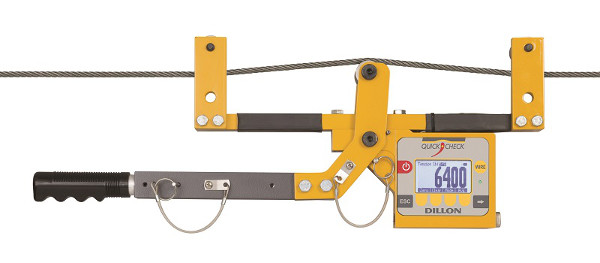

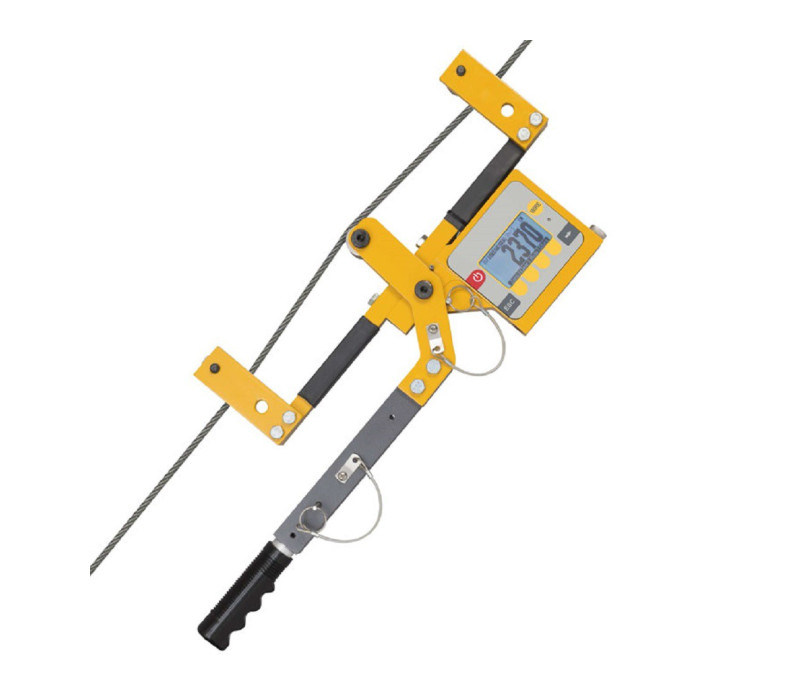

Das digitale Checkline CTM2 Spannungsmessgerät misst schnell die statische Spannung von Kabelgeländern, Abspanndrähten und Oberleitungen. Innerhalb von wenigen Sekunden kann es leicht angebracht, eingesetzt und demontiert werden. Die digitale Kraftmesszelle ist sehr akkurat und erfordert keinen Abgleich mit Korrekturtabellen.

Der schnellste Kabel Spannungsmesser

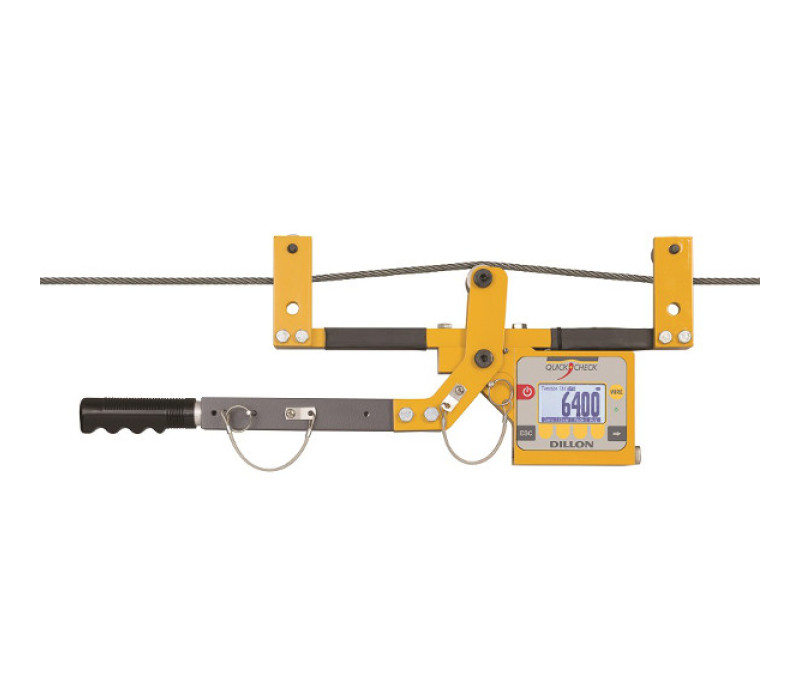

Das CTM2 kann am Kabel angebracht werden, die Spannung messen und wieder entfernt werden - in gerade mal 5 Sekunden! Komplizierte Korrekturtabellen zum Aufsuchen von Werten oder zum Umrechnen von Werten sind nicht mehr nötig. Der Benutzer kann schnell zwischen 20 verschiedenen Kabeldicken und gespeicherten Typen im Speicher auswählen.
Der Check-Spannungsmodus zeigt grafisch die Spannung an. Selbst der seltene Batteriewechsel stellt kein Problem dar und lässt sich schnell durchführen.

Viele Anwendungsgebiete

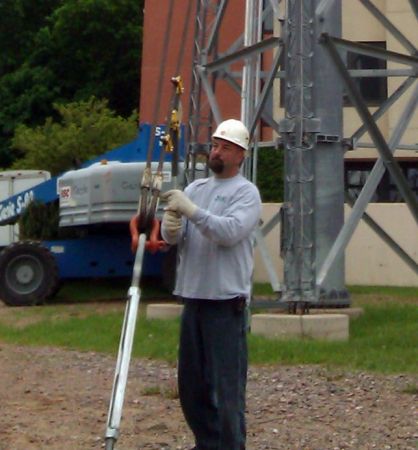

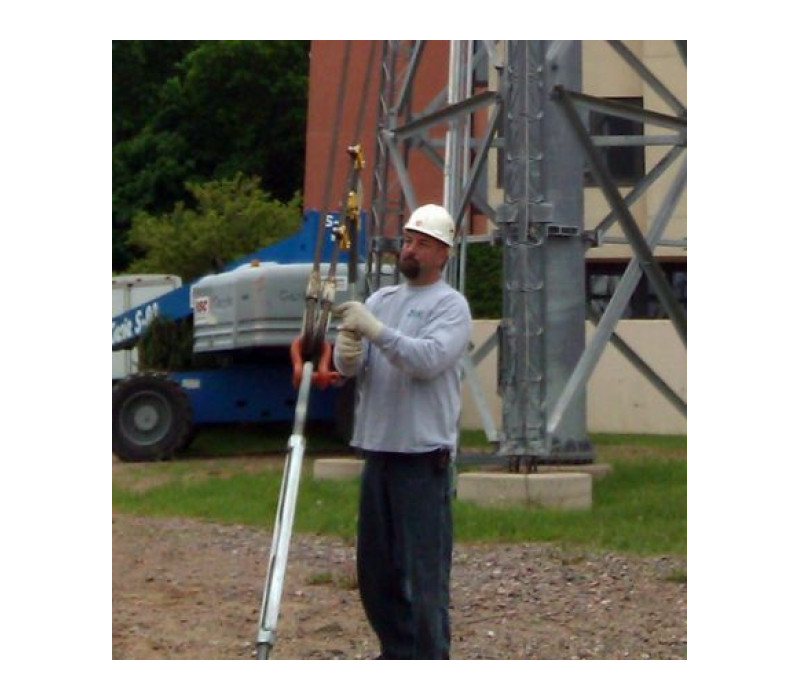

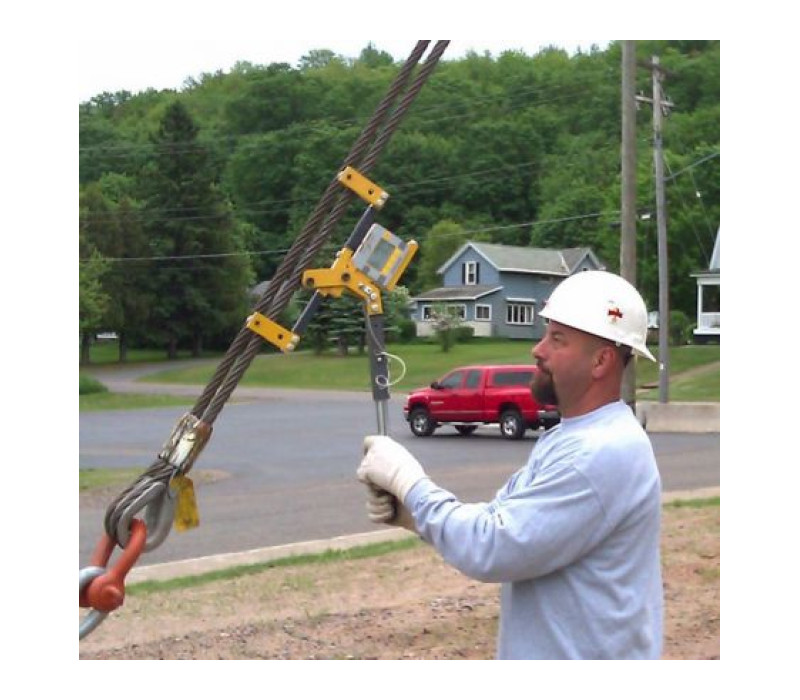

Das CTM2 kann in vielen industriellen Anwendungen eingesetzt werden, um eine angemessene Spannung zu gewährleisten. Typische Anwendungen sind Mast- und Spanndrähte, sofort bindende Kabelbarrieren, Brücken, Aufzüge, Seilwinden, Spannbeton, Luftkraft Kabel und Betriebsmittel.

TYP:

CTM2-2000
CTM2-10000
CTM2-10000-PP

Jetzt bestellen

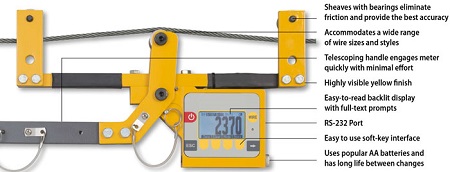

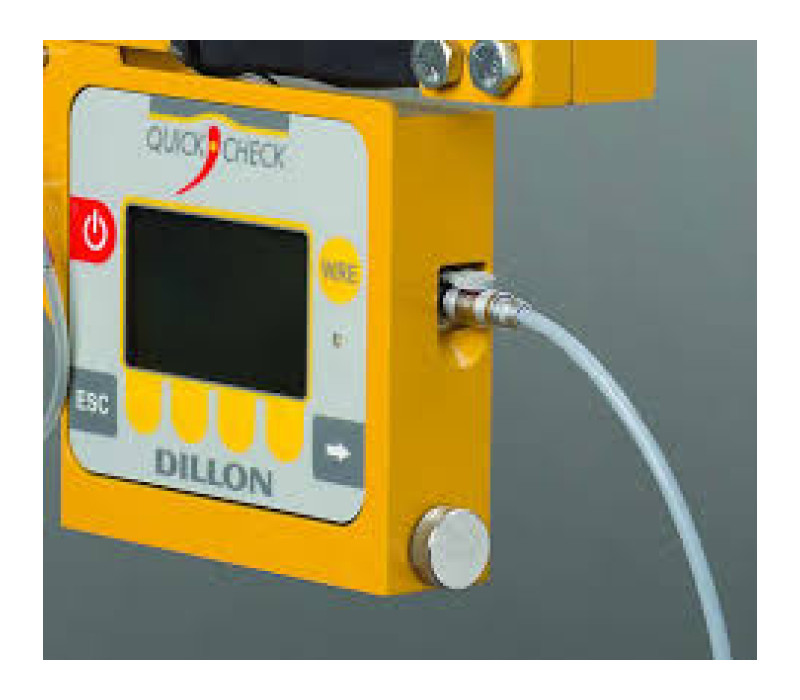

RS-232 Schnittstelle
Verwendet AA-Batterien und besitzt eine lange Lebensdauer zwischen den Batteriewechseln
Gut sichtbare gelbe Lackierung
Bietet Platz für eine breite Palette an Drahtgrößen und -arten
Laufrolle mit Kugellager vermeidet Reibung und bietet die größte Genauigkeit
CE zertifiziert
Benuzerfreundliche Softkeys
2 Jahre Garantie

Das CTM2 wird als komplettes Set geliefert, einschließlich:

CTM2 - Kabel Spannungsmesser
1 Satz Seilscheiben (zu bestimmen)
Kalibrierung für 1 Kabelgröße (zu bestimmen)
Bedienungsanleitung (CD)
Kalibrierzertifikat
Schwerlast-Tragekoffer.

Kalibrierbeispiele:

Wire
Diameter

Wire
Construction

1x6

1x7

1x19

3x7

6x7

6x19

6x26

6x36

6x37

7x19

8x19

19x7

Inch

1x6

1x7

1x19

3x7

6x7

6x19

6x26

6x36

6x37

7x19

8x19

19x7

3/16

7/32"

1/4

5/16

3/8

7/16

1/2

9/16

5/8

11/16

3/4

7/8

* = Pre-stretched

ACSR Kabel - #2, #4, 1/O, 2/O, 4/O, 336 Oriole, 397, 556, 563 Penguin, 743 Chickadee, 997 Petunia, 795 Drake

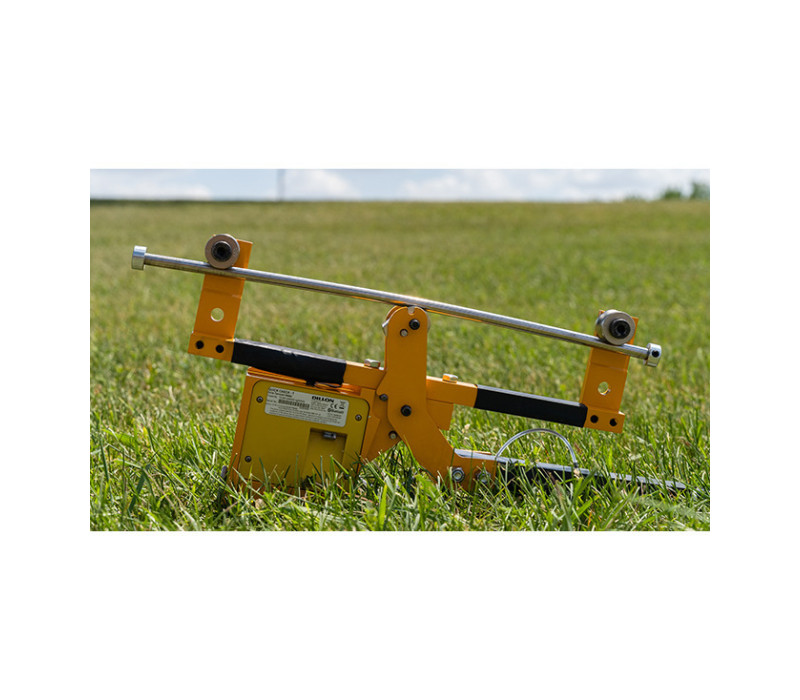

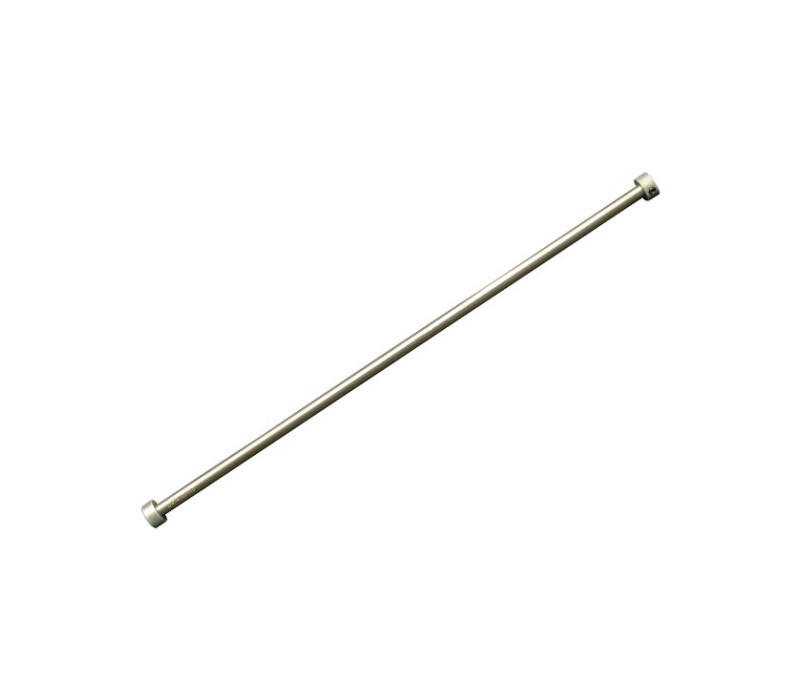

Die Kalibrierungslast kann bei Bedarf geändert werden. Höhere Kalibrierungslasten sind durch die max. Kapazität der Schlinge begrenzt. Wenn die gewünschte Drahtgröße / Typ nicht angezeigt wird, kann der Kunde eine Stichprobe mit einer Länge von drei Metern liefern, um zu bestimmen, ob eine individuelle Kalibrierungsschlinge (grundsätzlich vom Umtausch ausgeschlossen) erstellt werden kann. Wenden Sie sich für weitere Einzelheiten an den Vertreiber.

Bestellbeispiel
CTM2-10000 - € --,--
CTM2-SH-S - € --,--.
Erstkalibrierung - Kostenfrei
Zweitkalibrierung - € --,--.
Jede zusätzliche Kalibrierung - € --,--.
(Maximal 20 separate Kalibrierungen)

CTM2 Kabel Spannungsmesser umfasst Kalibrierung auf einer Werksprobe .

Durchmesser und Drahtkonstruktion SPEZIFIZIEREN.

Falls Ihr Kabel nicht in der obigen Tabelle aufgeführt ist kontaktieren Sie uns gerne per E-Mail oder Telefon, in der Regel können wir eine passende Kalibrierung anbieten

Verfügbare Führungsscheiben

4 Führungsscheiben Größen stehen zur Verfügung.

Code L: für Kabel von Ø4.75 mm bis Ø6.5 mm /- 3/16"- 1/4"
Code P: für Kabel von Ø4.75 mm bis Ø12.7 mm - 3/16"-1/2"
Code S für Kabel von Ø6.5 mm bis Ø19 mm - 1/4"- 3/4"
Code T: für Kabel von Ø12.7 mm bis Ø25.4 mm - 1/2"- 1"

Für die meisten Anwendungen wird eine Laufrolle für das gesamte Sortiment von Drahtspannung ausreichen.
Wenn Sie die Spannung in beiden Ø4,75 mm - und Ø25,4 mm Seilen überprüfen wollen, dann sollten Sie 2 Führungsscheibensätze bestellen.
Code P & Code T.
Der Bediener muss den entsprechenden Satz für die gespeicherte Kabelgröße und Kalibrierung verwenden.
Das Auswechseln der Sätze dauert etwa zwei Minuten mit dem mitgelieferten Schraubenschlüssel.

OPTIONAL:
CTM2-10000-PP
CTM2-10000 Kabel Spannungsmessgerät , mit 2 Führungsscheibensätze (P, T) und Koffer, vorkalibriert mit 16 Kalibrierungen .

CTM2 Matrix

CTM2 Datenblatt

Kapazität	CTM2-2.000 - 1000 kg / 10 kN / 2000 lb CTM2-10.000 - 4500 kg/ 45 kN/ 10000 lb
Auflösung (Einstellbar)	CTM2-2.000: Niedrig 5Kg - Mittel 2Kg - Hoch 1Kg CTM2-10.000: Niedrig 20Kg - Mittel 10Kg - Hoch 15Kg
Messeinheiten	Kgf, Newtons & Lbf
Drahtdicke	Ø4,75 bis Ø25,4 mm
Genauigkeit	± 3% Instrument Kapazität
Anzahl möglicher Kalibrierungen	Bis zu 20 können unabhängig voneinander gespeichert werden
Betriebstemperatur	-20°C bis 70°C
Fehlermeldung	Kabelverlängerung von nur 2 mm
Anzeige	Dot-Grafik-LCD-Display unterstützt Volltext
Hintergrundbeleuchtung	Inbegriffen (konfigurierbare Intensität und Timer)
Informative Anzeige	Zeigt Einheit, Drahttyp, Antriebsscheibe und Batterien an
Umweltschutz	Geeignet für die Verwendung im Freien
Datum und Zeit	Inbegriffen
Kalibrierungserinnerung	Inbegriffen (vom Verteiler eingestellt)
Stromversorgung	2x AA Batterien
Batterien Lebensdauer	10 Hz = über 250 Stunden Dauerbetrieb 100Hz = über 100 Stunden Dauerbetrieb
Automatische Nullstellung und Filterung	Konfigurierbar
Pass / Fail Spannmodus	Ja
Verfügbare Führungselement	Code L: Führungsscheiben für Kabel von Ø4.75 mm bis Ø6.5 mm Code P: Führungsscheiben für Kabel von Ø4.75 mm bis Ø12.7 mm Code S Führungsscheiben für Kabel von Ø6.5 mm bis Ø19 mm Code T: Führungsscheiben für Kabel von Ø12.7 mm bis Ø25.4 mm
Abmessungen	25 x 59 x 8 cm
Versandabmessungen	74 x 48 x 23 cm
Gewicht	5 kg
Versandgewicht	12 kg
Garantie	2 Jahre

Produkte

Artikel	Produkt	Preis
135260	CTM2-2000 Cable Tension Meter	€ 2.775,00
135127	CTM2-10000 Cable Tension Meter	€ 3.290,00
135261	CTM2-10000-PP Cable Tension Meter	€ 6.145,00

Zubehör

Artikel	Produkt	Preis
134623	Code L Sheaves for 4.75 mm to 6,5 mm - 3/16" to 1/4"	€ 500,00
126797	Code P Sheave for cables from 4.75 mm to 12.7 mm - 3/16"-1/2"	€ 375,00
126798	Code S Sheave for cables from 6.5 mm to 19 mm - 1/4"- 3/4"	€ 375,00
126799	Code T Sheave for cable from 12.7 mm to 25.4 mm - 1/2"- 1"	€ 375,00
130410	CTM2-ADD-CAL - Additional Calibration	€ 180,00
137119	AWT05-509279 - Data export pack	€ 500,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns
