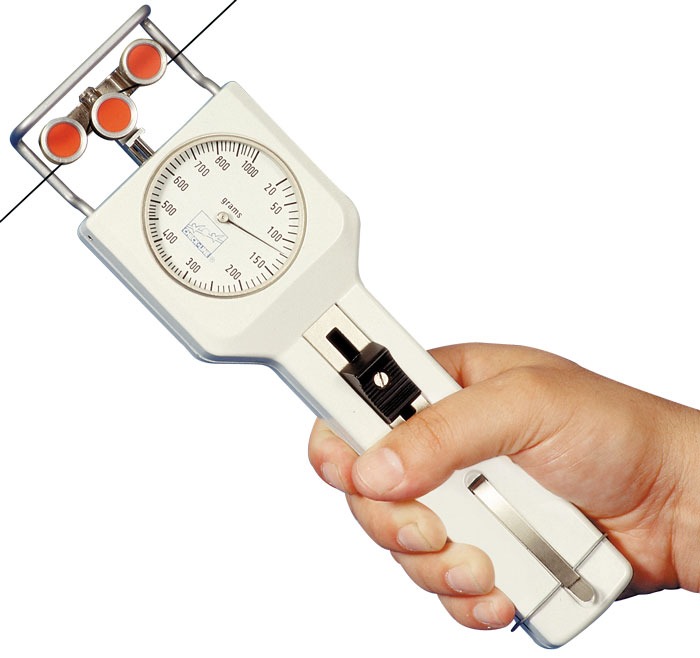

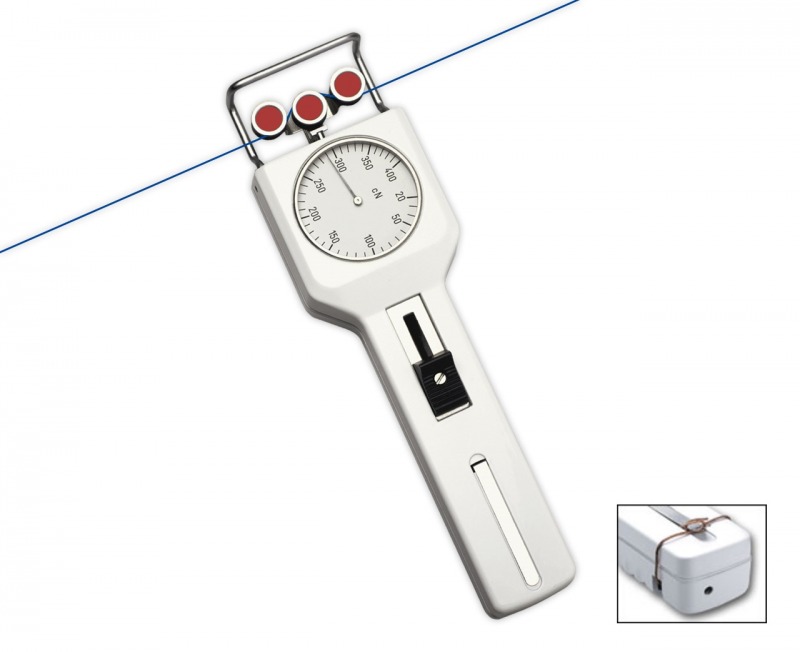

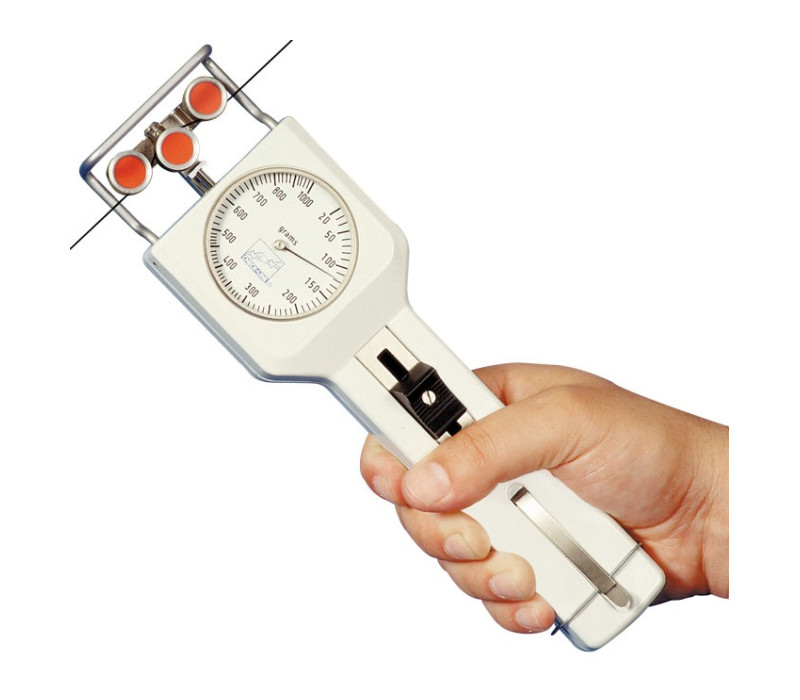

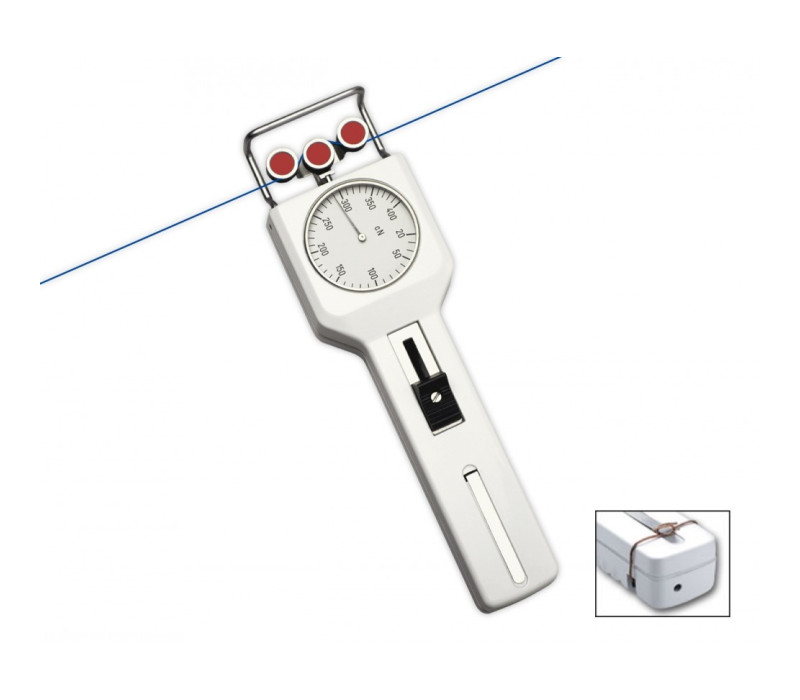

    DN1 Widerstandsfähiger Spannungsmesser für hohe Spannungen

    Hergestellt in Deutschland Der DN1 ist ein robustes Spannungsmessgerät für eine Vielzahl von Anwendungen in Textil-, Faser- und Kabelindustrien.

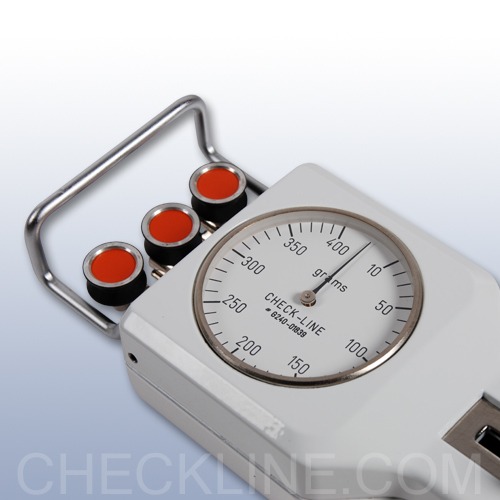

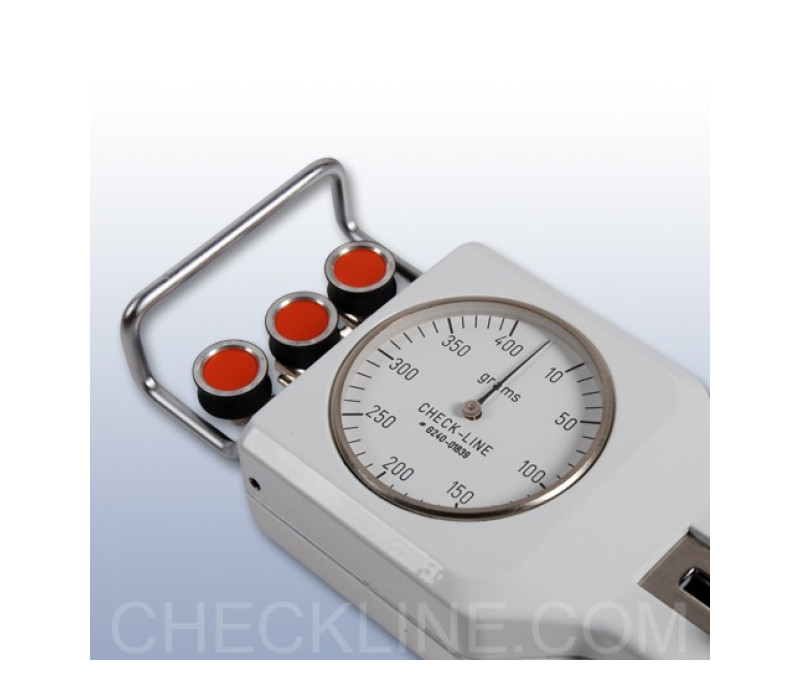

    • Große, einfach zu lesende Skala (54 mm Ø)
    • Stoß-resistente Bewegung
    • Fadenleiter und Rollenvorrichtung ermöglichen exakte Erfassung des Materials

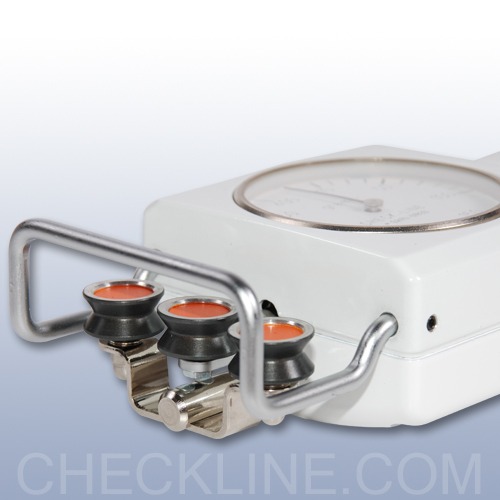

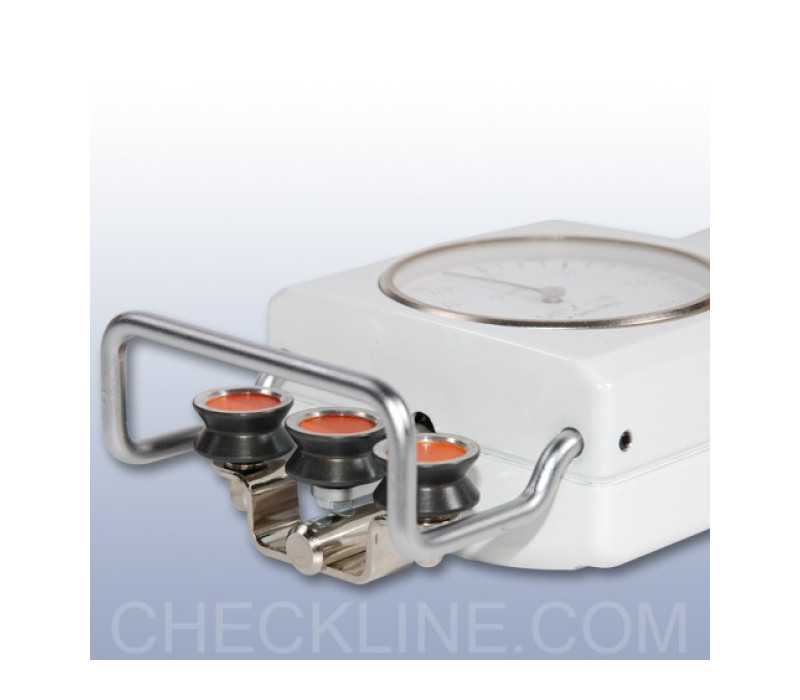

    • Kugellager befestigte, V-gekerbte Führungsrollen
    • Spezielle Kalibrierung ist verfügbar
    • Spezifischer Testbericht mit Kalibrierungsreport optional erhältlich
    • Linearisierte Skala für besseres Ablesen

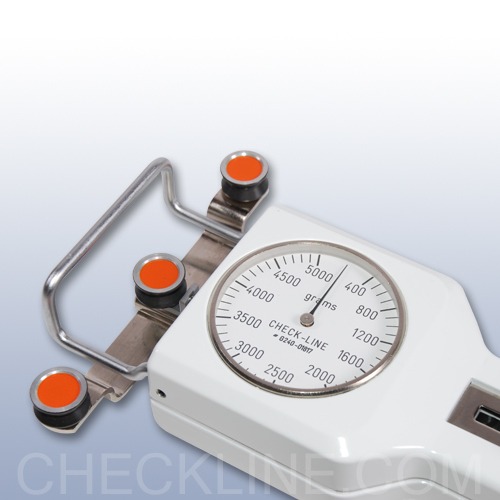

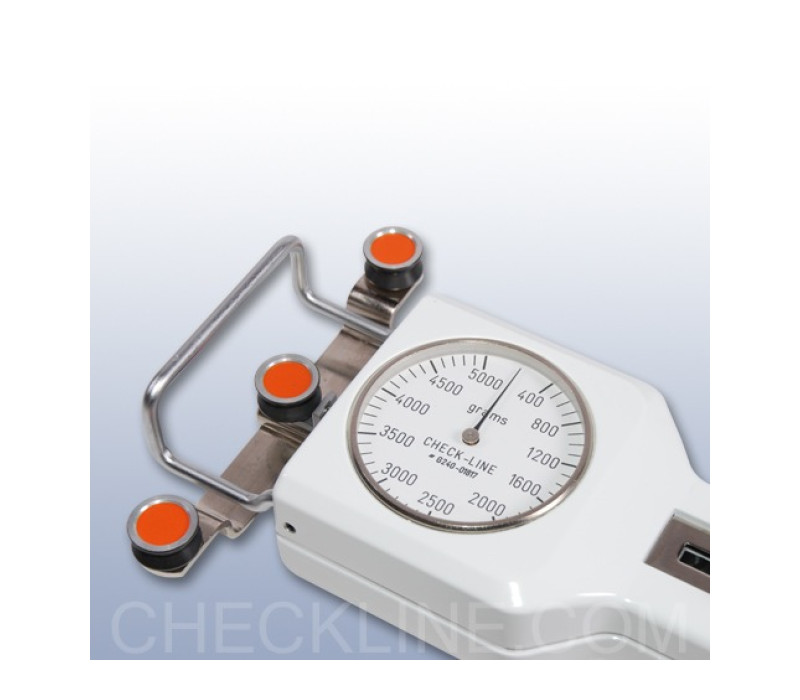

    • Eingebauter Materialstärkenkompensator verbessert Genauigkeit für Ändern des Durchmessers bei DN1-1000 und höheren Bereichen
    • Alles im Blick:
      - die Führungsrollen
      - das zu messende Material
      - die Messungen
    • Individuelle Kalibrierung bei jedem Instrument für höchste Genauigkeit
    • Robustes Aluminiumgehäuse

    Spannungsbereiche

    Model Ranges Messkopfbreite* in mm SCHMIDT Kalibrierungsmaterial** MTC***
    DN1-120 20-120 65 PA: 0.12 mm Ø Nein
    DN1-200 20-200 65 PA: 0.12 mm Ø Nein
    DN1-400 20-400 65 PA: 0.20 mm Ø Nein
    DN1-1000 50-1000 65 PA: 0.30 mm Ø Ja
    DN1-2000 200-2000 116 A: 0.50 mm Ø Ja
    DN1-3500 400-3500 116 PA: 0.80 mm Ø Ja
    DN1-5000 400-5000 116 PA: 0.80 mm Ø Ja
    DN1-8000 500-8000 116 PA: 1.00 mm Ø Ja
    DN1-10K 2-10 daN 116 PA: 1.00 mm Ø Ja
    DN1-20K-L 5-20 daN 216 PA: 1.50 mm Ø Ja
    DN1-30K-L 5-30 daN 265 PA: 1.50 mm Ø Nein
    DN1-50K-L 5-50 daN 265 Stahlseil: 1.50 mm Ø (7x7x0.20) Nein
    <p>Andere Spannungsbereiche sind auf Anfrage verfügbar. Andere Maßeinheiten sind ebenfalls verfügbar, wie zum Beispiel g.<br />
    * entspricht Breite des Einfangbügels<br />
    ** geeignet für 95% aller Anwendungen - PA = Polyamid-Monofil<br />
    *** MTC = Materialdickenausgleich<br />
    <br />
    Spezielle Kalibrierung auf Kundenmaterial wird angeraten, wenn das zu messende Material stark von dem SCHMIDT Kalibrierungsmaterial im Durchmesser, Härte oder Form abweicht. Dafür senden Sie uns ein 5 m Muster Ihres Materials.</p>

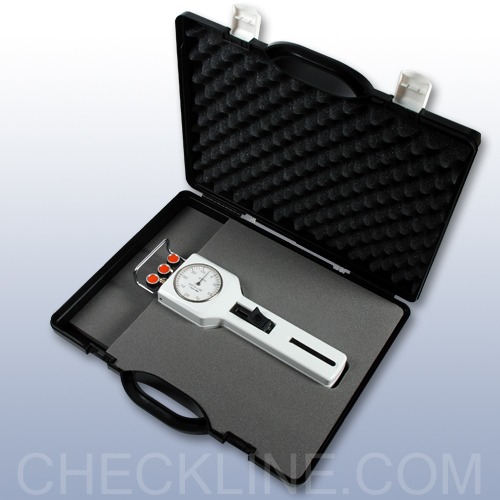

    Lieferumfang
    Der DN wird als komplettes Set geliefert, einschließlich:
    - Tragekoffer
    - Gebrauchsanweisung in Englisch (Deutsch auf Anfrage)

    Hinweis: Modelle DN11-30K und DN1-50K werden standardmäßig mit Rollen R12013 geliefert.
    Datenblatt DN1
    KalibrierungGemäß des SCHMIDT Herstellungsverfahren
    Genauigkeit±1% Vollausschlag oder ±1 Graduierung auf der Skala
    Anzeige-Durchmesser54 mm
    Temperaturbereich Material:10 - 45ºC
    Luftfeuchtigkeit85% relative Luftfeuchtigkeit, max.
    GehäusematerialGussdruck Aluminium
    Gehäuseabmessungen220 x 74 x 42 mm (L x B x H)
    Gewicht, netto (brutto)bis zu DN1-10K ca. 700 g (1200 g)
    DN1-20K-L und höhere Bereiche ca 900 g (2200 g)
