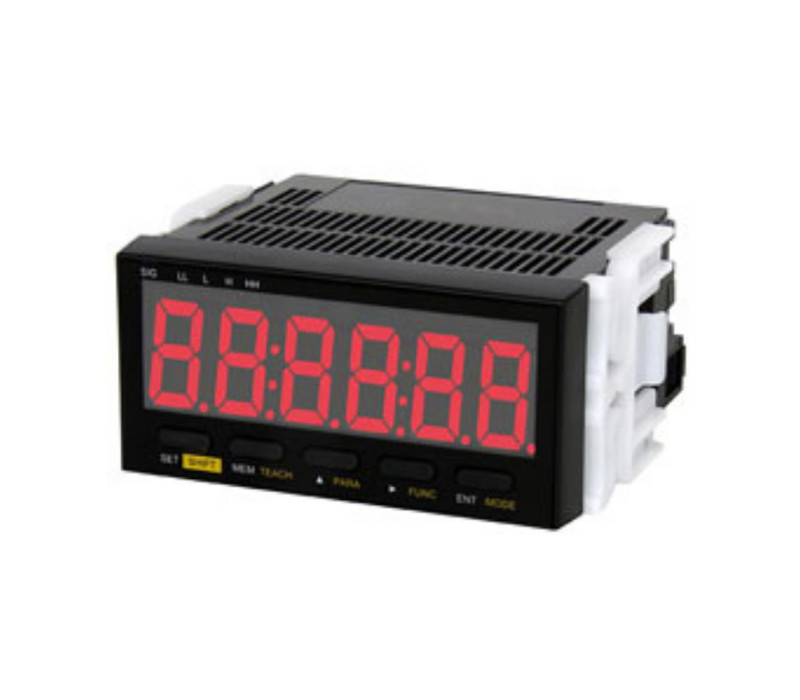

DT-501X Schalttafel-Tachometer

Name: DT-501X Schalttafel-Tachometer
SKU: 127619

Der DT-501X Schalttafel-Tachometer ist ein vielseitiges, leistungsstarkes Instrument, das für die präzise Messung von Drehzahl, Prozessrate oder verstrichener Zeit entwickelt wurde, wenn es mit einem kompatiblen Prozess-Geschwindigkeitssensor kombiniert wird. Sein kompaktes Design mit einer gut ablesbaren Anzeige von 0,87" (22 mm) Höhe und einer geringen Einbautiefe von 3,6" (92 mm) ermöglicht eine problemlose Integration selbst in beengten Gehäusen oder engen Schalttafelräumen.

Breite Signalkompatibilität

Der DT-501X unterstützt eine große Bandbreite standardmäßiger Eingangssignale, darunter NPN-Signale, Kontaktschließungen sowie Rechteck- oder Sinusimpulse. Er kann mit Geräten wie Impulsgeneratoren, Näherungssensoren, photoelektrischen Sensoren, Magnetsensoren, Drehgebern und NPN-OC-Transistoren verbunden werden und bietet dadurch hohe Flexibilität für eine Vielzahl industrieller Anwendungen.

Mehrere Messmodi

Dieser Tachometer bietet vier wählbare Betriebsarten, um unterschiedlichen Überwachungsanforderungen gerecht zu werden:

Tachometer-Modus: Misst die Drehzahl von Motoren und Maschinen.

Durchflussmesser-Modus: Erfasst volumetrische Durchflussraten.

Prozesszeit-Spannen-Modus: Überwacht die Dauer bestimmter Arbeitsabläufe.

Verstrichene-Zeit-Modus: Zeigt den Kehrwert des Eingangssignals an, ideal für Anwendungen wie die Zeitüberwachung von Ofenförderbändern.

Eine intuitive Auto-Teach-Skalierungsfunktion vereinfacht die Einrichtung, indem die Anzeige automatisch an das Eingangssignal des Sensors angepasst wird. Dadurch werden Konfigurationszeiten verkürzt und die Messgenauigkeit verbessert.

Optionale Ausgänge für die Automatisierung

Für erweiterte Automatisierungs- und Prozesssteuerungsaufgaben kann der DT-501X mit analogen Ausgängen, Relaiskontakten oder Halbleiterrelais-Ausgängen (SSR) ausgestattet werden. Dadurch lassen sich Alarme auslösen, Relais ansteuern oder Integrationen in übergeordnete Steuerungssysteme realisieren.

Ideale Anwendungen

Der DT-501X eignet sich hervorragend für industrielle Drehzahl- und Zeitmessanwendungen, darunter:

• Zeitüberwachung von Bearbeitungsprozessen
• Überwachung der Förderbandgeschwindigkeit
• Messung der Motorleistung
• Verfolgung volumetrischer Durchflussraten
• Überwachung der Prozess- oder Aushärtezeit in Industrieöfen

Für Anwender, die das DOPFVTR-Modul ersetzen möchten, bietet die Variante DT-501XA-FVT einen direkten Aufrüstungspfad.

Preis ab € 229,00

Jetzt bestellen

0,87 in (22 mm) hohe, 6-stellige rote LED-Anzeige sorgt für eine klare Ablesbarkeit der Messwerte, selbst aus größerer Entfernung
Integrierte Sensorstromversorgung macht eine externe Spannungsquelle überflüssig
Skalierbare Programmierung ermöglicht dem Anwender eine flexible Einrichtung und Überwachung nahezu jedes Prozesses
Wählbare Aktualisierungszeit erlaubt dem Bediener, die Anzeigeänderungen zu beschleunigen oder zu verlangsamen
Integrierter Testmodus ermöglicht eine schnelle Überprüfung der Anzeigesegmente und der Tastaturfunktion
Unterstützt NPN-Open-Collector-, Kontakteingänge sowie Rechteck- und Sinuswellensignale
Teach-Funktion skaliert die Anzeige automatisch durch Einlernen des Sensorsignals
Schutzart NEMA 4X (IP66) für die Frontabdeckung
Auto-Zero-Funktion setzt die Anzeige automatisch auf Null, nachdem das letzte Signal einen vorprogrammierten Zeit-Countdown gestartet hat
Max.- und Min.-Werte werden automatisch im Speicher abgelegt und können über die Tastatur schnell abgerufen werden
1/8-DIN-Baugröße mit einer minimalen Einbautiefe von nur 3,6" (92 mm)
FVT-Module stellen 0–1 V, 1–5 V, 0–10 V DC oder 4–20 mA Analogausgänge bereit (per Schalter wählbar)

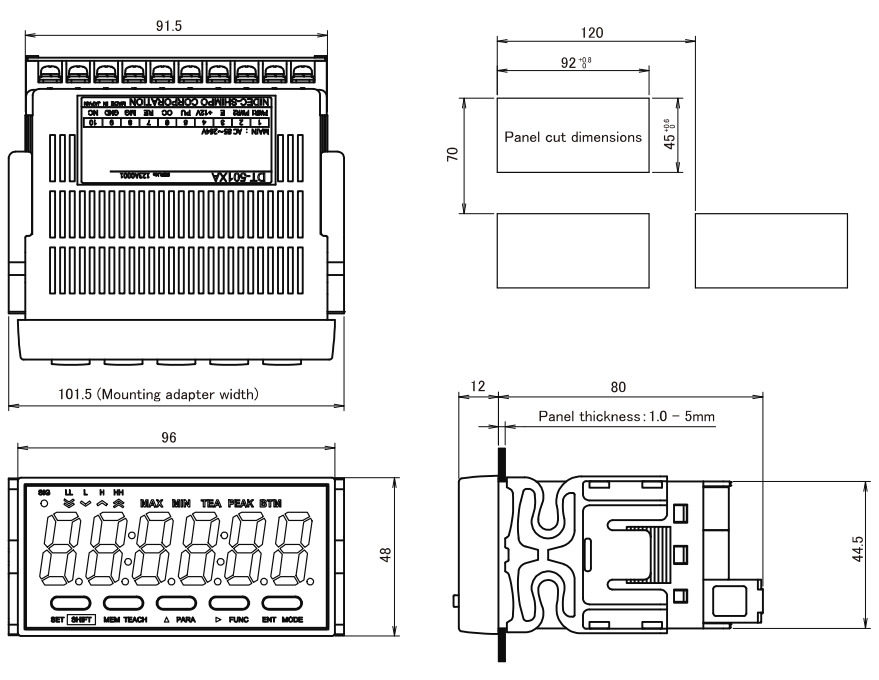

Abmessungen

Frontplatte

Breite: 96 mm
Höhe: 48 mm

Gesamtgehäuse

Breite oben: 91,5 mm
Breite des Montageadapters: 101,5 mm
Tiefe (ab Frontplatte): 80 mm
Zusätzliche rückseitige Tiefe: 12 mm
Gesamttiefe: 92 mm

Schalttafelausschnitt

Breite: 92 mm (+0,8 / 0)
Höhe: 45 mm (+0,6 / 0)

Schalttafelstärke

1,0 – 5 mm

Seitenprofil

Gesamthöhe: 44,5 mm
Gesamtlänge einschließlich rückseitigem Anschluss: 120 mm
Gehäusehöhe (hinterer Bereich): 70 mm

DT-501X Datenblatt

Eingangsbereich	0,0067 Hz bis 100 kHz in Tachometer-, Durchflussmesser- und Zeitmodus; 10 ms bis 3600 s im Prozesszeit-Spannenmodus
Eingangssignalcharakteristik	NPN-Open-Collector-Eingang: max. Frequenz 100 kHz / Kontakteingang: max. Frequenz 20 Hz / Rechteckwelleneingang: max. Frequenz 30 kHz – Sinuswelleneingang (magnetischer Aufnehmer): max. Frequenz 10 kHz
Anzeigebereich	Tachometer/Durchflussmesser: 0 – 999999; mit Auswahl der Dezimalpunktposition von 10⁻¹ bis 10⁻⁵
Verstrichene Zeit	0:00:00 – 9:59:59 (Std., Min., Sek., Basis 60); oder 0:00 bis 999,99 (Sekunde: 1/100 Sek., Basis-10-Anzeige)
Prozesszeit-Spanne	0:00:00 – 0:59:59 (Std., Min., Sek., Basis 60) oder 0,00 – 999,99 Sek. (Sekunde: 1/100 Sek., Basis-10-Anzeige) mit Nullunterdrückungsfunktion
Anzeige	Rote 7-Segment-LED mit 6 Stellen, Ziffernhöhe 0,87" (22 mm); negatives Vorzeichen (–) verfügbar
Genauigkeit	Tachometer/Durchflussmesser & Verstrichene Zeit: ±0,008 % ±1 Digit; Prozesszeit-Spanne: ±0,1 % ±1 Digit
Anzeigeaktualisierungszeit	0,2; 0,5; 1; 2; 5; 10; 15; 30; 60 Sek. wählbar im Tachometer-, Durchflussmesser- und Zeitmodus
Auto-Zero-Zeit	Tachometer- & Durchflussmesser-Modus: 0,1 bis 150 Sekunden; Zeit- & Prozesszeit-Spannenmodus: 0,1 bis 3600 Sekunden
Optionale Ausgänge	NPN; Relaiskontakt; Analogausgang (wählbar) 0–1, 1–5, 0–10 V DC & 4–20 mA
Versorgungsspannung	85 – 264 V AC (50/60 Hz) Optional (9–35 V DC ebenfalls verfügbar, DT-501XD)
Sensorstromversorgung	12 V DC (100 mA)
Temperaturgrenzen	32 – 113 °F (0 – 45 °C)
Feuchtigkeitsbereich	35 bis 85 % rF
Schutzart	Frontplatte: NEMA 4X (IP66); Rückseitige Anschlussklemme: NEMA 1 (IP20)
Abmessungen	3,8 × 1,9 × 3,6" (96 × 48 × 92 mm)
Gewicht	Produktgewicht: 0,44 lb (200 g) Verpackungsgewicht: 0,73 lb (330 g)
Zulassungen	RoHS
Garantie	1 Jahr
Mitgeliefertes Zubehör	Dichtungs-O-Ring, Aufkleberbogen für technische Einheiten
Herkunftsland	Japan

Produkte

Artikel	Produkt	Preis
139492	DT-501XA Panel Meter Tachometer, 100-240 VAC Powered	€ 229,00
136105	DT-501XA-CPT Panel Meter Tachometer, 100-240 VAC Powered, Relay Output	€ 429,00
136638	DT-501XA-CPT-FVC Panel Meter Tachometer, 100-240 VAC Powered, Relay Output, Analog Output	€ 628,00
136643	DT-501XA-FVT Panel Meter Tachometer, 100-240 VAC Powered, Analog Output, Terminal Block Connection	€ 474,00
140308	DT-501XA-FVC Panel Meter Tachometer, 100-240 VAC Powered, Analog Output with 36 Pin Connection	€ 513,00

Zubehör

Artikel	Produkt	Preis
133991	SE-G2 Proximity Sensor	€ 154,00
137804	MP-10 - Magnetic Sensor	€ 197,00
136788	3030AN - Magnetic Pick-Up Sensor	€ 117,00
135436	CABLE-LS-S50MLR - Quick connector + cable 2 meter	€ 48,00
136283	MCS-655P Retro Reflective Sensor	€ 197,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns
