    DTSB - DTXB Digitale Zugspannungsmesser für Bänder und Folien

    Hergestellt in Deutschland Digitale Zugspannungsmesser mit breiten Rollen für Bänder, Tapes, Filme, Folien und Faserbündel

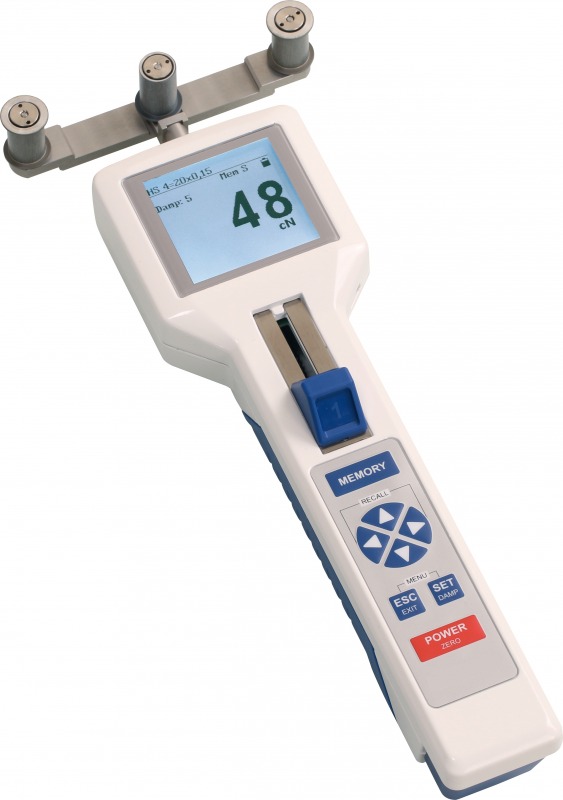

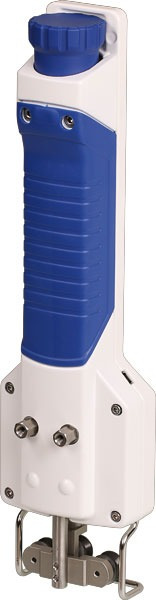

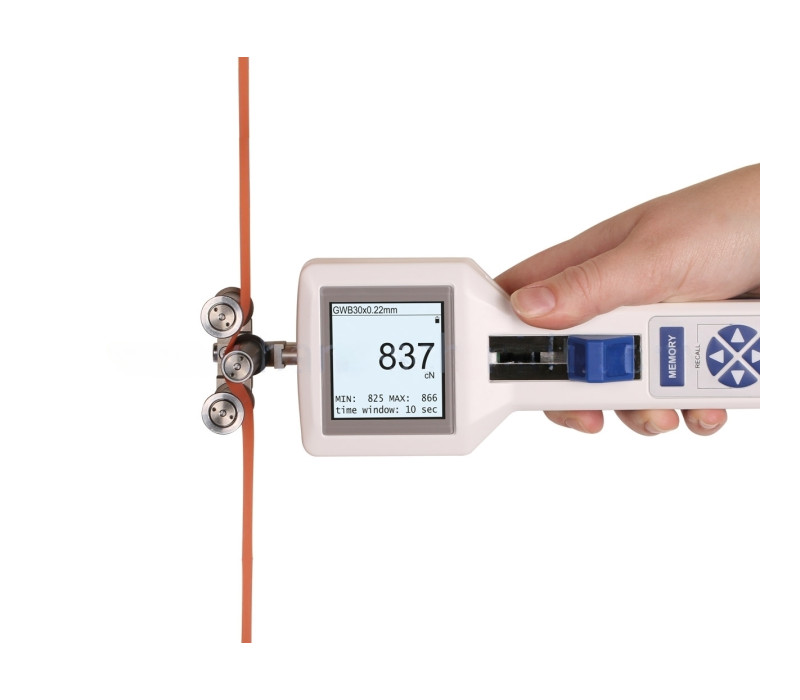

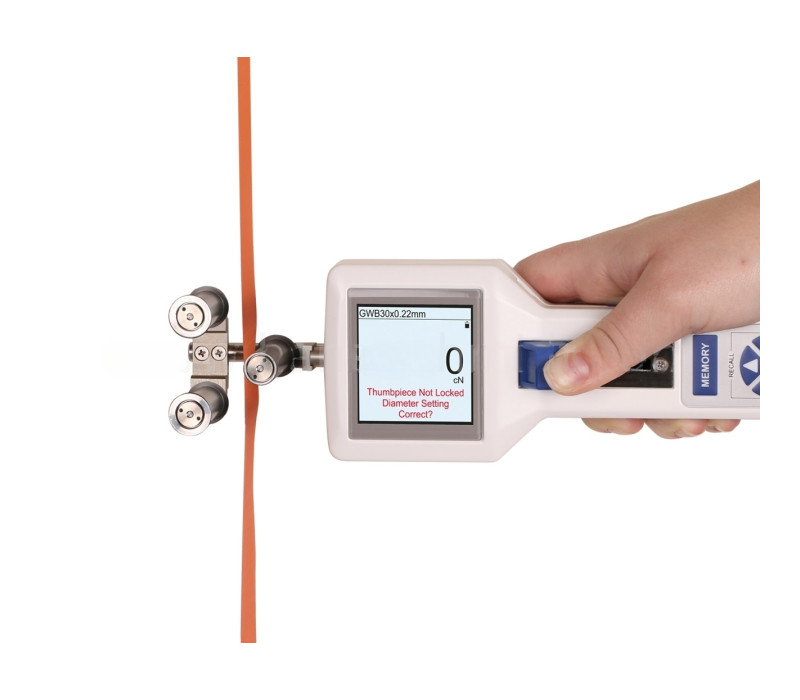

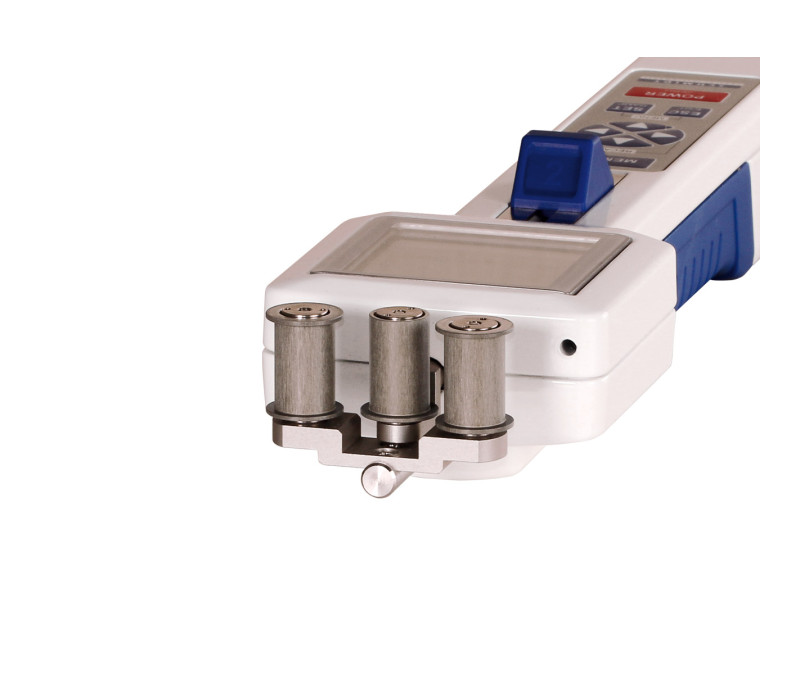

    Die DTSB und DTXB sind tragbare digitale Zugspannungsmesser zur Messung an laufenden flachen Materialien und Faserbündeln, für die breitere zylindrische Messrollen erforderlich sind. Je nach Messbereich stehen Rollenbreiten von 7 bis 41 mm für Textilbänder, Tapes, Filme, Folien, Carbonfaserstränge und ähnliche Materialien zur Verfügung.

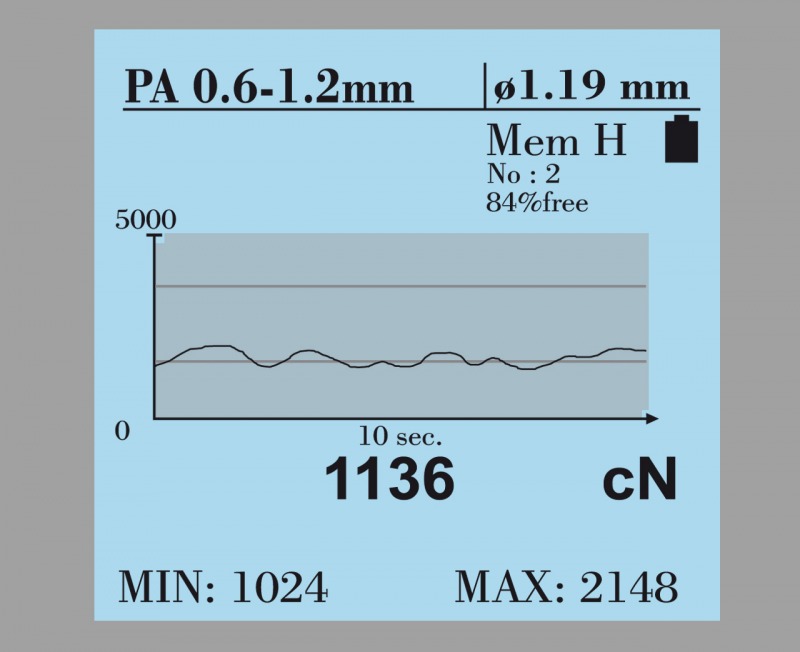

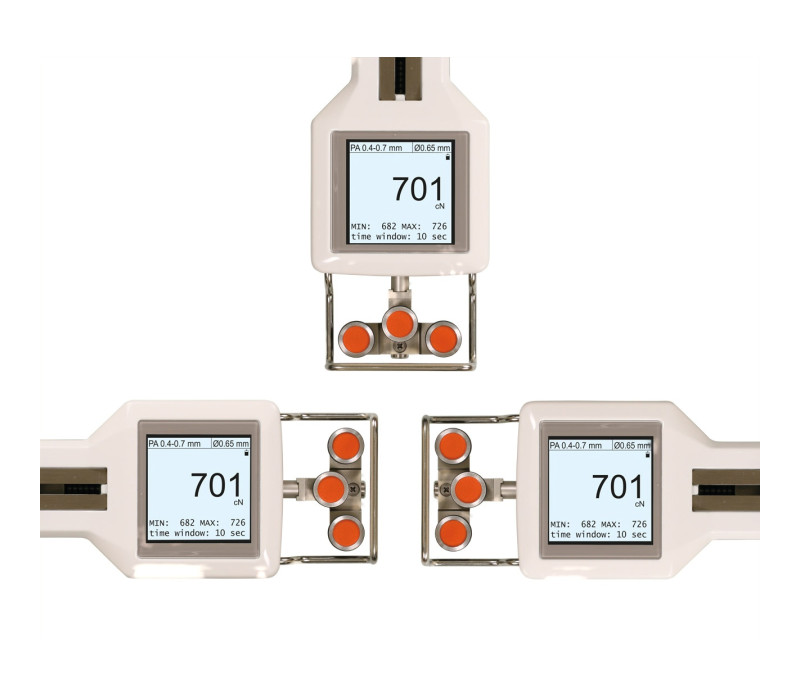

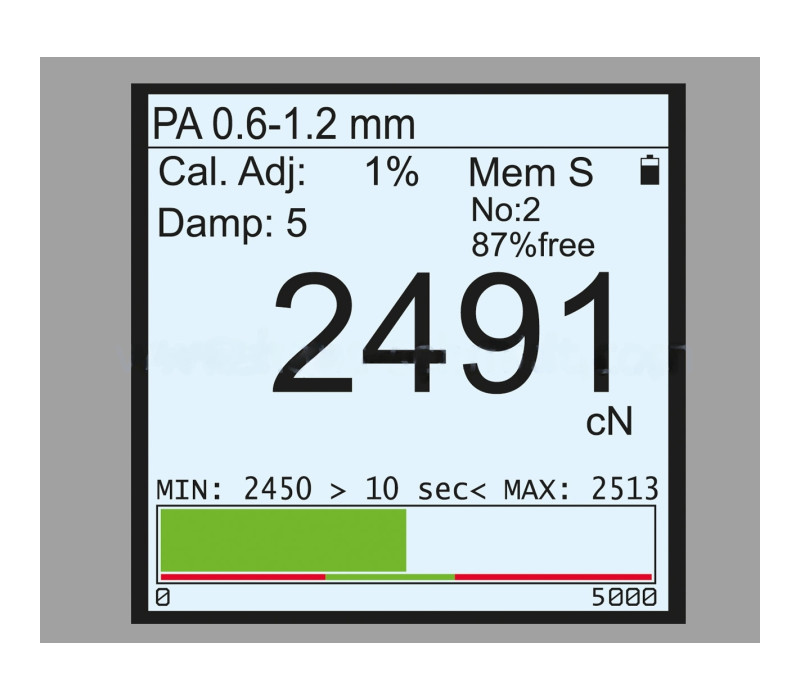

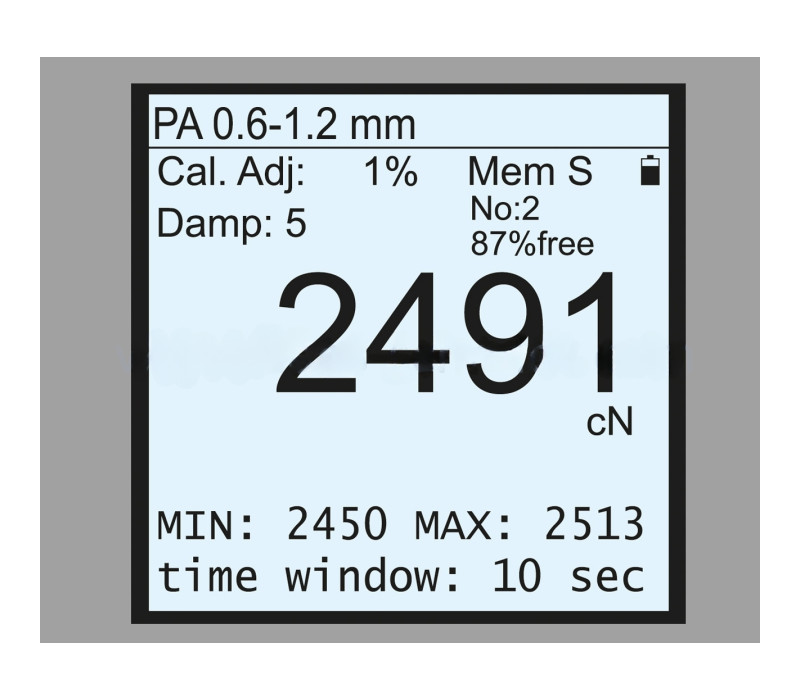

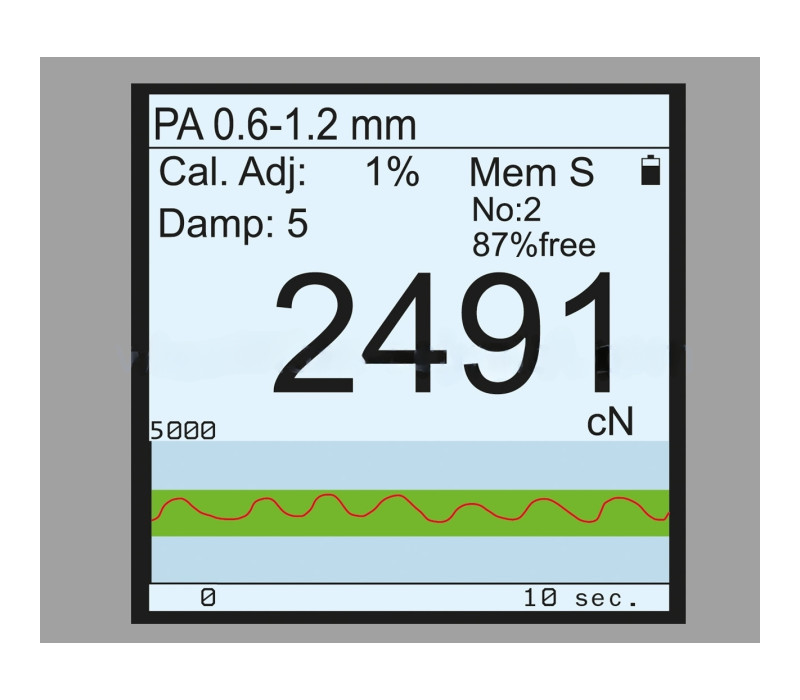

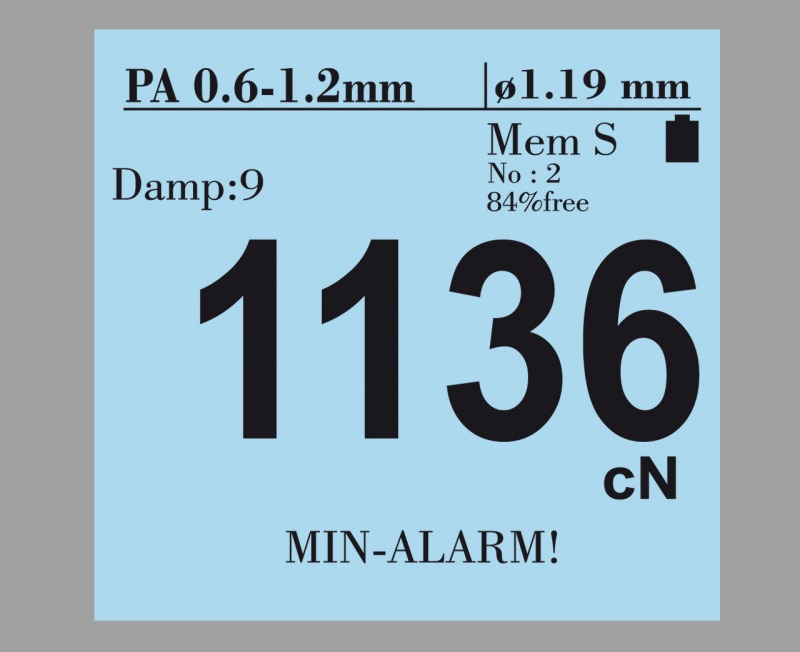

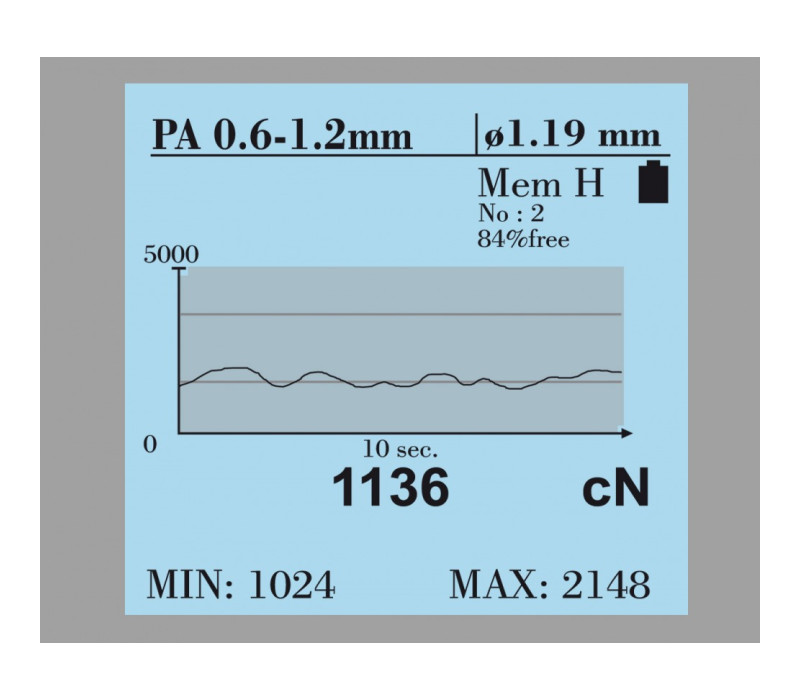

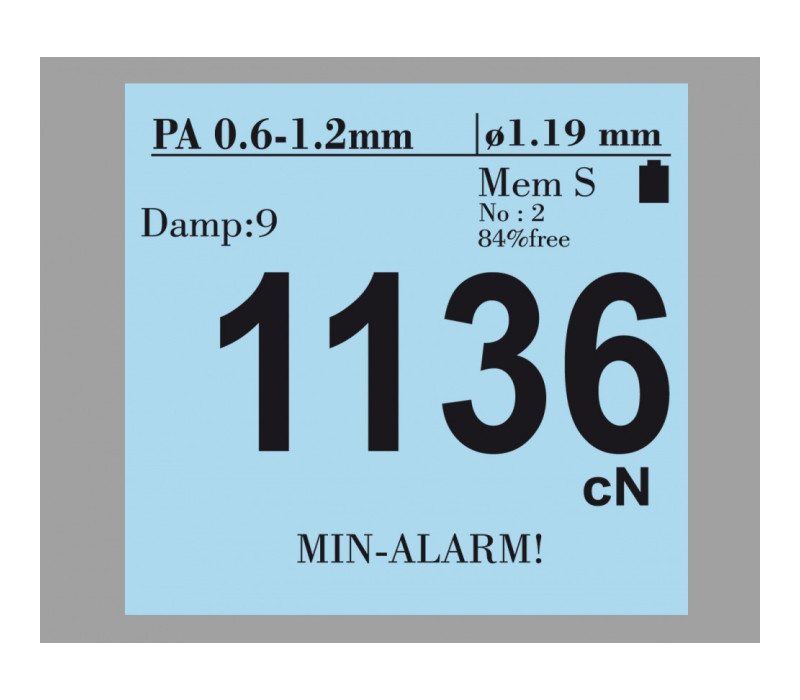

    Beide Modelle verfügen über ein TFT-Farbdisplay mit numerischer Anzeige, numerischer Anzeige mit Balkendiagramm und X-Y-Darstellung des Zugspannungsverlaufs über die Zeit. Die Displayausrichtung lässt sich auf 0°, 90°, 180° oder 270° fest einstellen oder automatisch anpassen. Programmierbare MIN/MAX-Grenzwerte und ein einstellbares Zeitfenster von 2–60 Sekunden für die MIN/MAX-Anzeige erleichtern die Überwachung schwankender Zugspannungen während der Produktion.

    Das DTSB ist das Basismodell für allgemeine Zugspannungsmessungen. Es speichert die statistischen Ergebnisse einer Messreihe, darunter den letzten Messwert, den Mittelwert, den Minimalwert, den Maximalwert und die Standardabweichung.

    Das DTXB bietet zusätzlich eine erweiterte Datenaufzeichnung mit Speicher für bis zu 60.000 Messwerte in 255 Messreihen, fünf Speichermodi (S, H, C, F und D), USB-Datenübertragung und triggergesteuerter Aufzeichnung in den Modi S, C und F. Die Software Tension Inspect 3 wird auf einem USB-Stick mitgeliefert, um aufgezeichnete Daten auf einen PC zu übertragen und dort auszuwerten.

    Für jedes Modell sind zehn Messbereiche von 5–500 cN bis 2,5–50 daN erhältlich. Die Rollenbreite sollte passend zum Messmaterial gewählt werden.

    Preis anfragen >>

    • Breite zylindrische Rollen für Bänder, Tapes, Filme, Folien, Faserbündel und ähnliche flache Materialien
    • Zehn Messbereiche von 5–500 cN bis 2,5–50 daN
    • Rollenbreiten von 7 bis 41 mm, abhängig vom Messbereich
    • TFT-Farbdisplay mit numerischer Anzeige, Balkendiagramm und X-Y-Darstellung des Zugspannungsverlaufs
    • Displayausrichtung wahlweise fest auf 0°, 90°, 180° oder 270° oder mit automatischer Drehung
    • Einstellbares Zeitfenster von 2–60 Sekunden für die angezeigten MIN- und MAX-Zugspannungswerte
    • Programmierbare MIN/MAX-Alarme, einstellbare elektronische Dämpfung und automatischer Nullabgleich
    • DTSB speichert die Statistik einer Messreihe; DTXB speichert bis zu 60.000 Werte in 255 Messreihen
    • DTXB bietet fünf Speichermodi, USB-Datenübertragung und triggergesteuerte Aufzeichnung in den Modi S, C und F
    • Speicher für kundenspezifische Kalibrierungen: vier zusätzliche Materialkennlinien beim DTSB und zehn beim DTXB
    • Einstellungen können mit einem Passwort geschützt werden
    • 12 Monate Garantie

    Spannungsbereiche

    Modell Messbereich Messkopfbreite* Rollenbreiten (mm)
    DTSB / DTXB-500 5–500 cN 55 mm 7, 10, 15, 20
    DTSB / DTXB-1000 50–1000 cN 55 mm 7, 10, 15, 20, 30, 41
    DTSB / DTXB-2000 100–2000 cN 55 mm 7, 10, 15, 20, 30, 41
    DTSB / DTXB-2500 150–2500 cN 117 mm 7, 10, 15, 20, 30, 41
    DTSB / DTXB-4000 200–4000 cN 55 mm 7, 10, 15, 20, 30, 41
    DTSB / DTXB-5000 250–5000 cN 117 mm 7, 10, 15, 20, 30, 41
    DTSB / DTXB-10K 0,5–10,00 daN 117 mm 7, 10, 15, 20, 30
    DTSB / DTXB-20K 1–20,00 daN 167 mm 7, 10, 15, 20, 30
    DTSB / DTXB-30K 1,5–30,00 daN 217 mm 7, 10, 15
    DTSB / DTXB-50K 2,5–50,00 daN 217 mm 7, 10
    * Außenabstand zwischen den äußeren Führungsrollen.
    Standardkalibrierung mit einem Textilband oder einer Folie, abhängig von Messbereich und Rollenbreite.

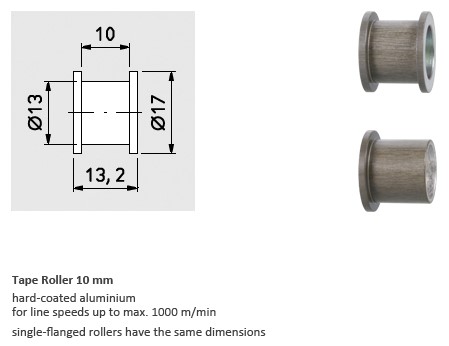

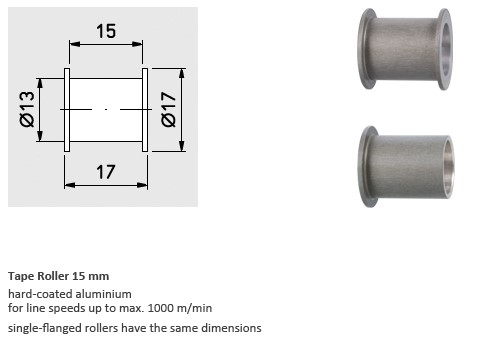

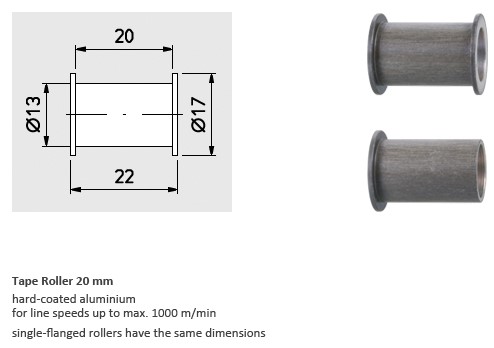

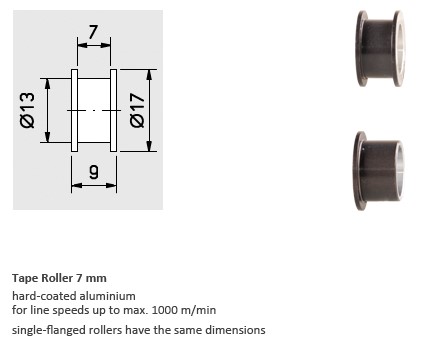

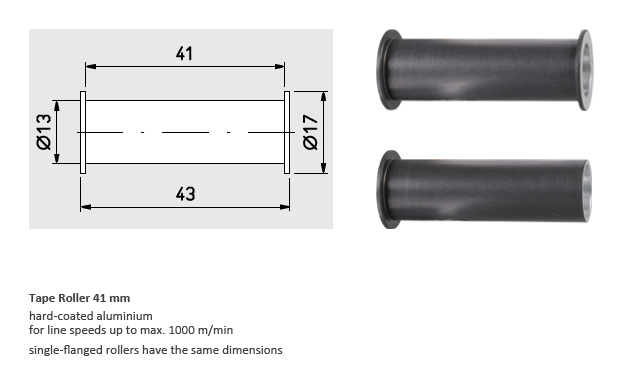

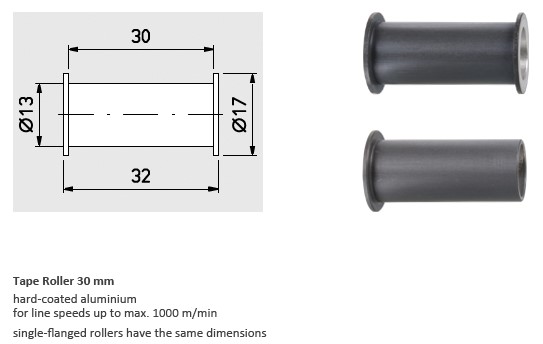

    Standardrollen: hartbeschichtetes Aluminium, maximale Materialgeschwindigkeit 1000 m/min.
    DTSB im Vergleich zu DTXB

    Vergleich DTSB und DTXB

    Funktion DTSB DTXB

    Speicher für Materialkalibrierungen

    1 Werkskalibrierung + 4 kundenspezifische Kalibrierungen

    1 Werkskalibrierung + 10 kundenspezifische Kalibrierungen

    Messwertspeicher

    Statistik einer Messreihe

    60.000 Werte in bis zu 255 Messreihen

    Speichermodi

    —

    S, H, C, F, D

    Aufzeichnungstrigger

    —

    Modi S, C und F

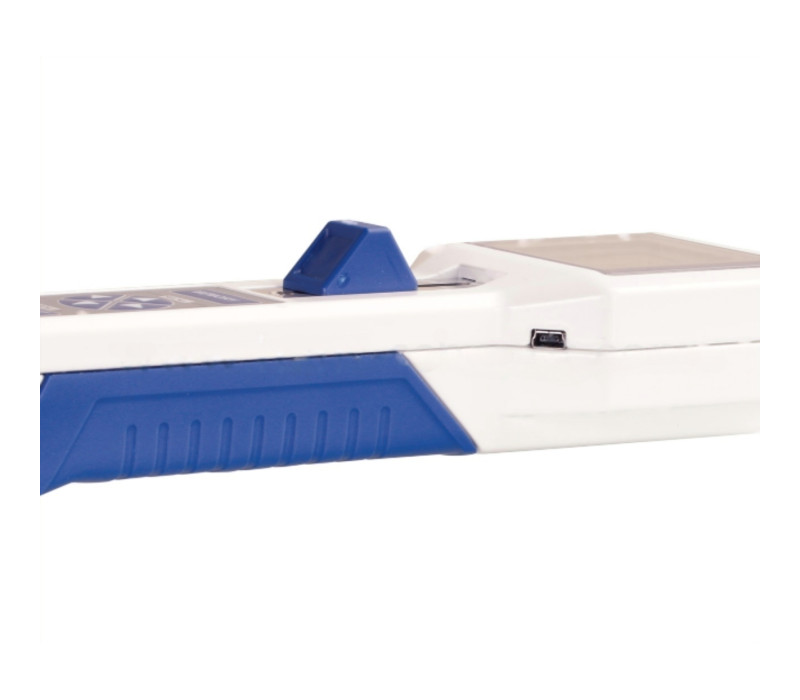

    USB-Datenübertragung

    Nein (USB nur zum Laden)

    Ja

    PC-Software

    —

    Tension Inspect 3 (auf USB-Stick mitgeliefert)

    Speichermodi des DTXB

    Modus Funktion

    S — Standard

    Zeichnet während eines benutzerdefinierten Zeitraums auf und speichert die statistischen Werte.

    H — Halten

    Speichert die letzten 128 Werte, damit der Zugspannungsverlauf nach der Messung überprüft werden kann.

    C — Kontinuierlich

    Zeichnet 2 Messwerte pro Sekunde über einen einstellbaren Zeitraum von 1 Sekunde bis 1 Stunde auf.

    F — Schnell

    Zeichnet 1000 Messwerte pro Sekunde über einen einstellbaren Zeitraum von 1 bis 60 Sekunden auf.

    D — Auf Abruf

    Speichert einzelne, vom Bediener ausgelöste Messwerte zusammen mit den statistischen Werten einer Messreihe.

    In den Speichermodi S, C und F kann ein Triggerwert eingestellt werden, sodass die Aufzeichnung automatisch beginnt, sobald die Zugspannung diesen Wert erreicht.

    Optionen

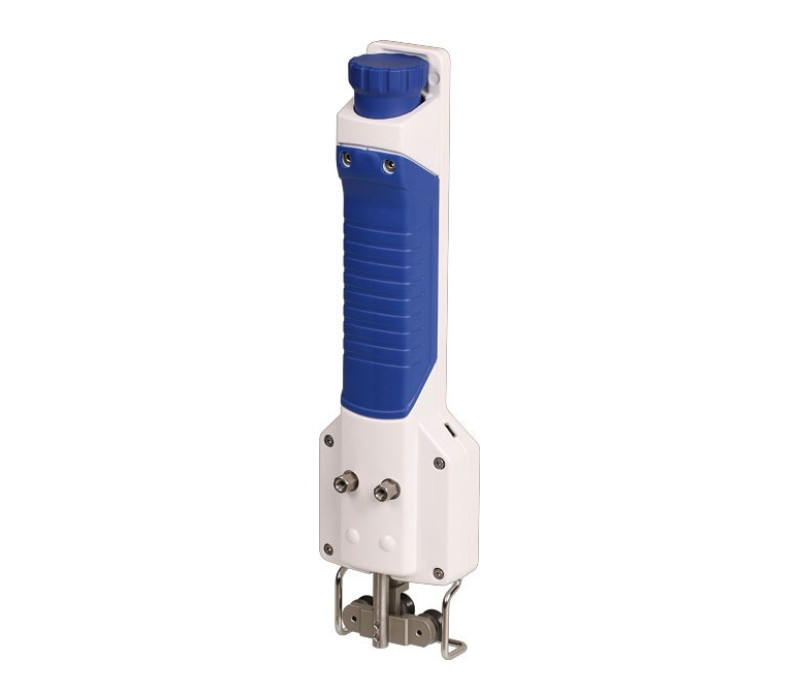

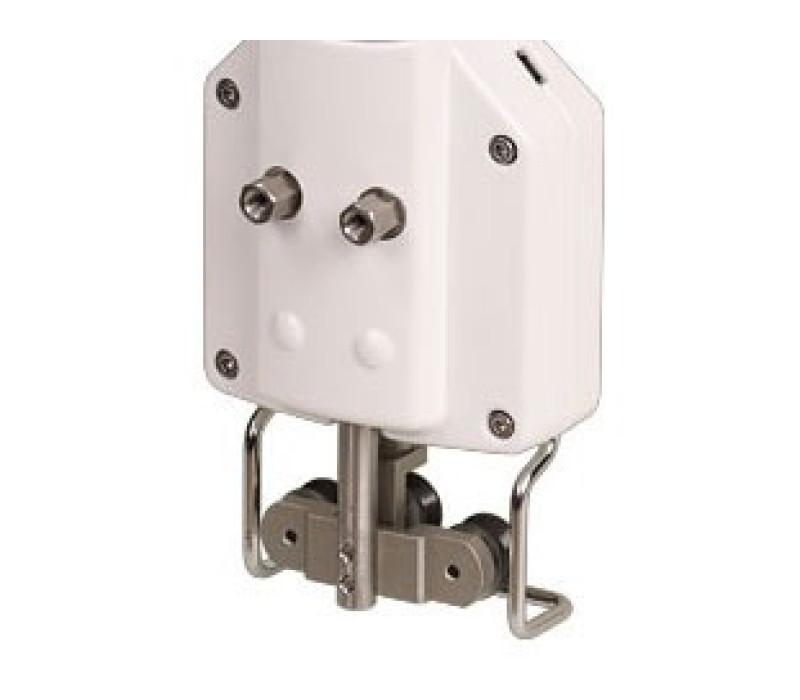

    Code MH — Stationäre Montage

    Auf Anfrage kann der Zugspannungsmesser mit Montagegewinden und Distanzbolzen für den stationären Einsatz geliefert werden. Die Distanzbolzen können entfernt werden.

    Lieferumfang
    • Zugspannungsmesser DTSB oder DTXB mit integriertem LiPo-Akku
    • USB-Netzadapter mit vier Steckeradaptern (EU/US/UK/AUS-NZ)
    • USB-Kabel
    • Software Tension Inspect 3 auf USB-Stick (nur DTXB)
    • Werksbescheinigung 2.1 nach EN 10204 zur Übereinstimmung mit der Bestellung
    • Bedienungsanleitung
    • Transportkoffer
    DTSB-DTXB Datenblatt
    ModelleDTSB digitaler Zugspannungsmesser, Basismodell
    DTXB erweiterter digitaler Zugspannungsmesser mit Datenaufzeichnung und USB-Datenübertragung
    MessbereicheDTSB / DTXB-500: 5–500 cN
    DTSB / DTXB-1000: 50–1000 cN
    DTSB / DTXB-2000: 100–2000 cN
    DTSB / DTXB-2500: 150–2500 cN
    DTSB / DTXB-4000: 200–4000 cN
    DTSB / DTXB-5000: 250–5000 cN
    DTSB / DTXB-10K: 0,5–10,00 daN
    DTSB / DTXB-20K: 1–20,00 daN
    DTSB / DTXB-30K: 1,5–30,00 daN
    DTSB / DTXB-50K: 2,5–50,00 daN
    Rollenbreiten7, 10, 15, 20, 30 oder 41 mm, abhängig vom Messbereich
    Material der StandardrollenHartbeschichtetes Aluminium
    Maximale Materialgeschwindigkeit1000 m/min
    KalibrierungNach Werksverfahren; Standardkalibrierung mit einem Textilband oder einer Folie, abhängig von Messbereich und Rollenbreite
    Genauigkeit5–100% des Messbereichsendwerts: ±0,5% des Messbereichsendwerts ±1 Digit
    Restlicher Messbereich und andere Kalibriermaterialien: ±3% des Messbereichsendwerts ±1 Digit
    Speicher für MaterialkennlinienDTSB: 1 Werkskalibrierung + 4 kundenspezifische Kalibrierungen
    DTXB: 1 Werkskalibrierung + 10 kundenspezifische Kalibrierungen
    MesseinheitencN, daN, g, kg, N, lb
    MessbereichsüberschreitungCa. 10% des Messbereichsendwerts, ohne Genauigkeitsgarantie
    Überlastschutz100% des Messbereichsendwerts
    MessprinzipDehnungsmessstreifen-Brücke
    Auslenkung der MessrolleMax. 0,2 mm
    SignalverarbeitungDigital, 16-Bit-A/D-Wandlung
    MessfrequenzMax. 1 kHz (1000 Messungen/s); interne Abtastung 8 kHz
    DisplayTFT-Farbdisplay: numerisch, numerisch mit Balkendiagramm, X-Y-Diagramm (Zugspannung über Zeit)
    DisplaydrehungFest auf 0°, 90°, 180° oder 270° oder automatisch
    Display-AktualisierungsrateCa. 2-mal/s
    MIN/MAX-ZeitfensterEinstellbar von 2 bis 60 s
    Statistische WerteLetzter Messwert, Mittelwert, Minimalwert, Maximalwert und Standardabweichung
    Datenspeicher DTXBBis zu 60.000 Messwerte in bis zu 255 Messreihen
    Speichermodi DTXBS (Standard), H (Halten), C (Kontinuierlich), F (Schnell), D (Auf Abruf)
    Aufzeichnungstrigger DTXBTriggerwert in den Speichermodi S, C und F einstellbar
    USBDTSB: Laden
    DTXB: Laden und Übertragung von Messdaten
    DämpfungEinstellbare elektronische Dämpfung (Mittelwertbildung)
    Kalibrierabgleich±10 Schritte in 1%-Schritten
    MaterialdickenkompensationWeder bei DTSB noch bei DTXB vorhanden
    NullabgleichAutomatisch bei jeder Änderung der Messposition; manueller Nullabgleich ebenfalls möglich
    MIN/MAX-AlarmeProgrammierbare untere und obere Zugspannungsgrenzwerte
    PasswortschutzEinstellungen können mit einem 4-stelligen Passwort geschützt werden
    Automatische AbschaltungNach ca. 3 Minuten ohne Bedienung (deaktivierbar)
    TemperaturkoeffizientVerstärkung: weniger als ±0,01% des Messbereichsendwerts/°C bei 25°C
    Nullpunkt: besser als ±0,03% des Messbereichsendwerts/°C bei 25°C
    Betriebstemperatur10–45°C
    Maximale relative Luftfeuchtigkeit85% RH
    StromversorgungIntegrierter wiederaufladbarer LiPo-Akku; bis zu 30 h Dauerbetrieb
    LadezeitCa. 3,5 h mit dem mitgelieferten Netzadapter
    NetzadapterUSB-Netzadapter, 100–240 V AC, mit Adaptern für EU/US/UK/AUS-NZ
    GehäusematerialAluminium-Druckguss
    Gehäuseabmessungen265 × 78,5 × 46 mm (L × B × H)
    GewichtCa. 875 g netto (1550 g brutto)
    Mitgeliefertes ZertifikatWerksbescheinigung 2.1 nach EN 10204 zur Übereinstimmung mit der Bestellung
    Garantie12 Monate
