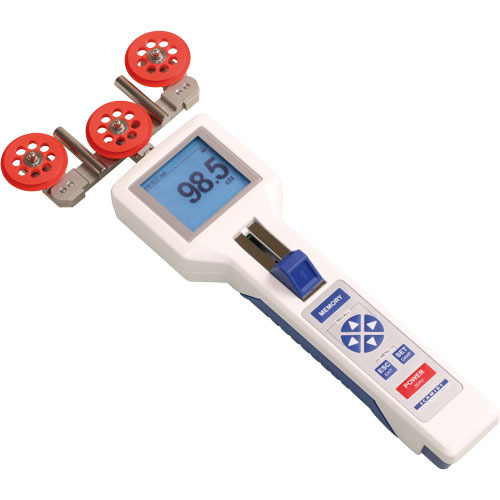

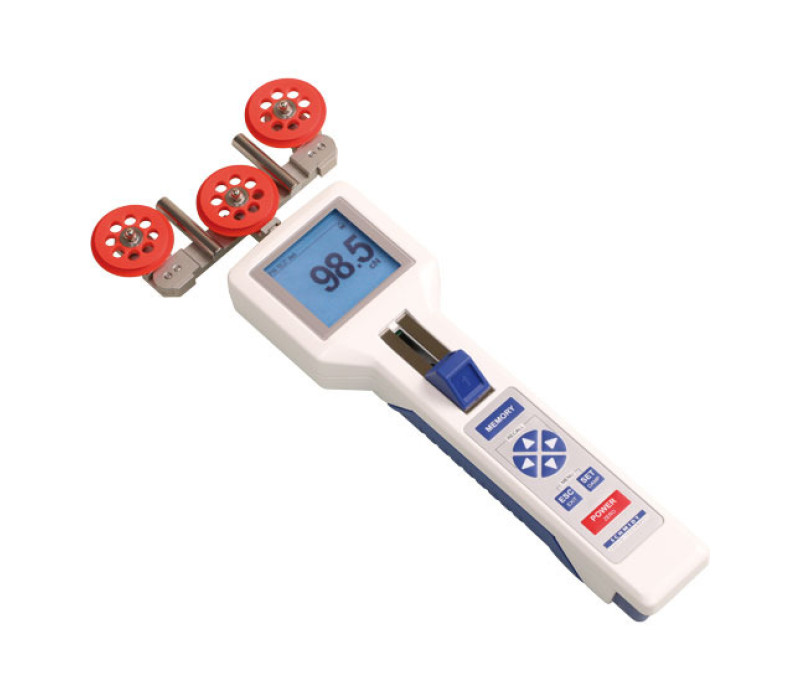

Digitaler Zugspannungsmesser mit roten Code T-Führungsrollen DTSF-DTXF

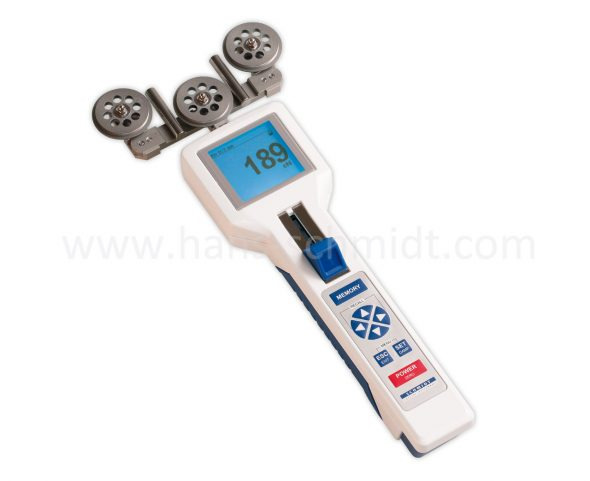

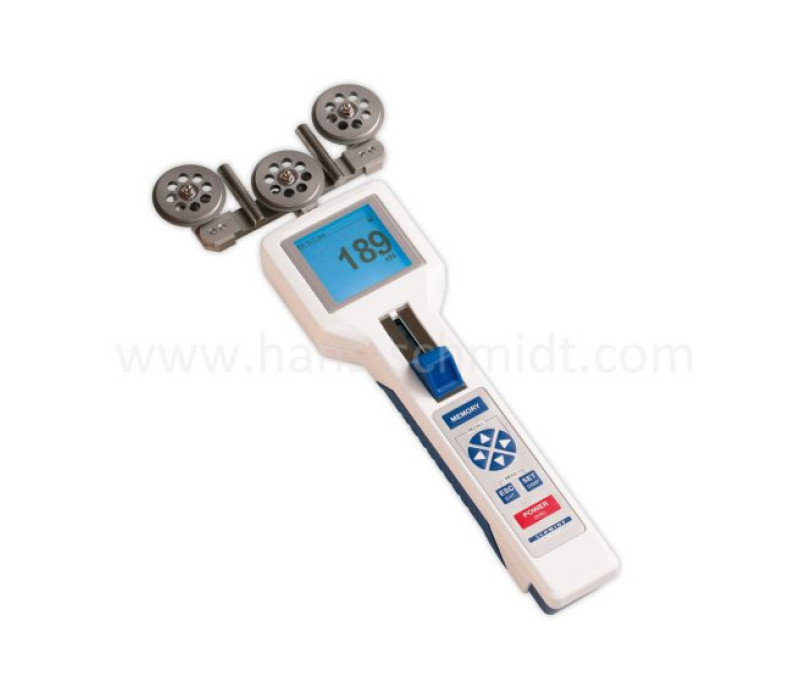

Digitaler Zugspannungsmesser mit Standardführungsrollen DTSF-DTXF

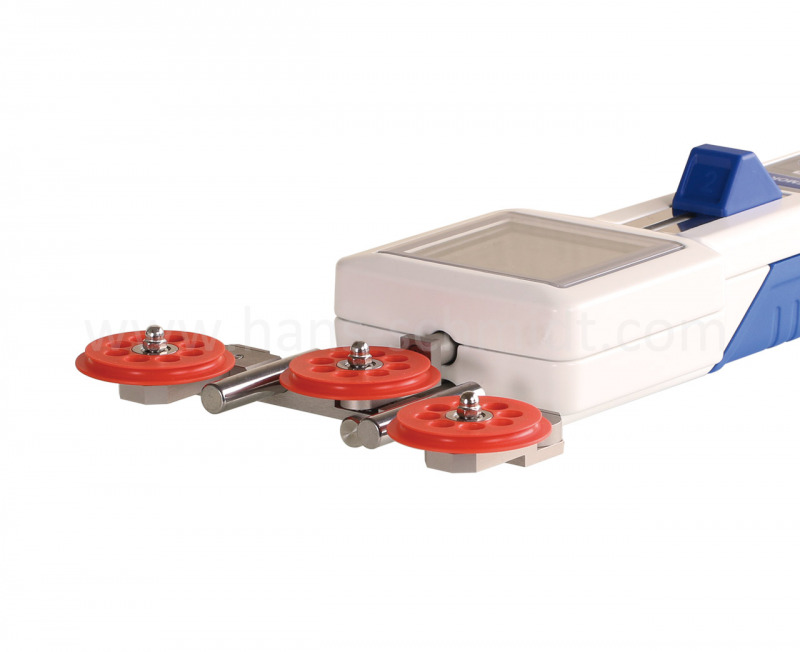

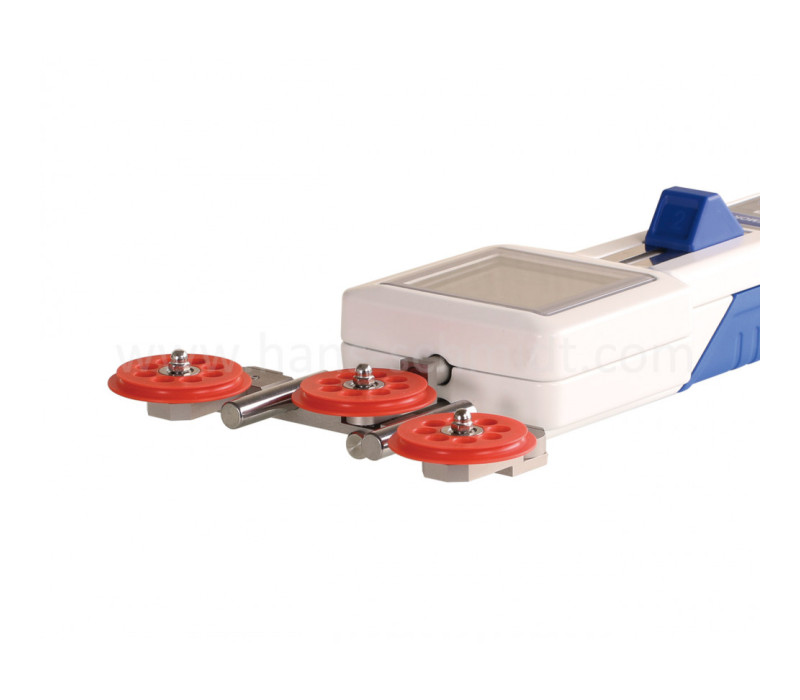

Messkopf mit roten Code T-Führungsrollen DTSF-DTXF

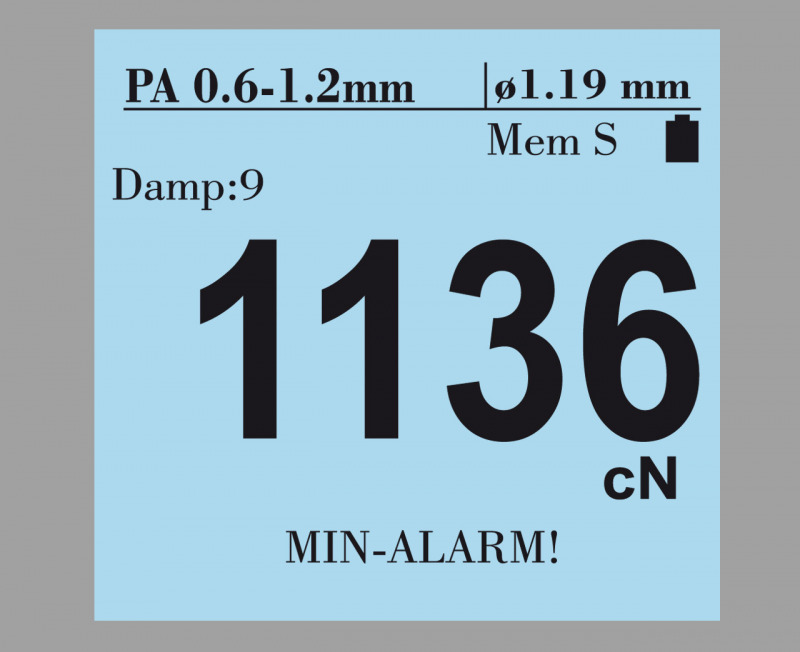

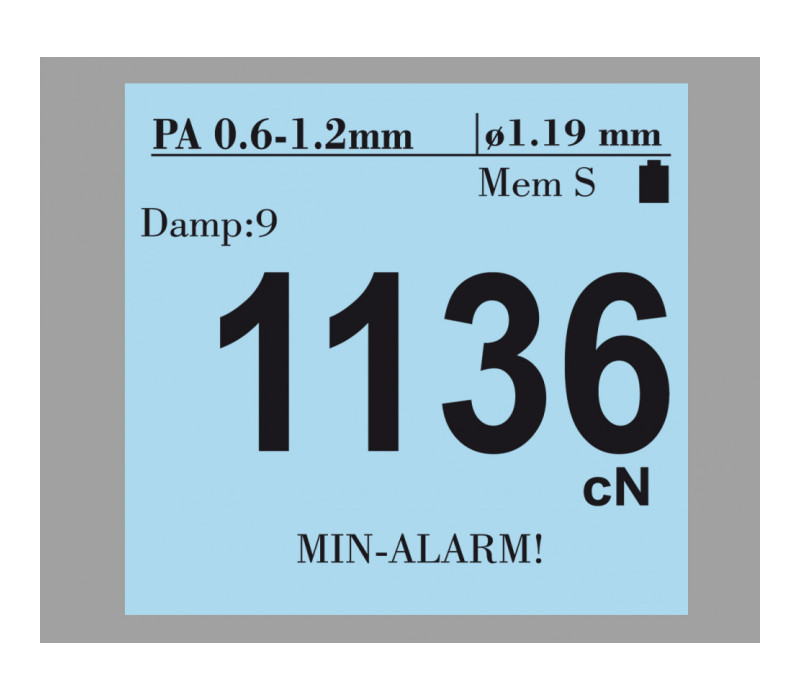

Numerische Anzeige des Zugspannungsmessers DTSF-DTXF

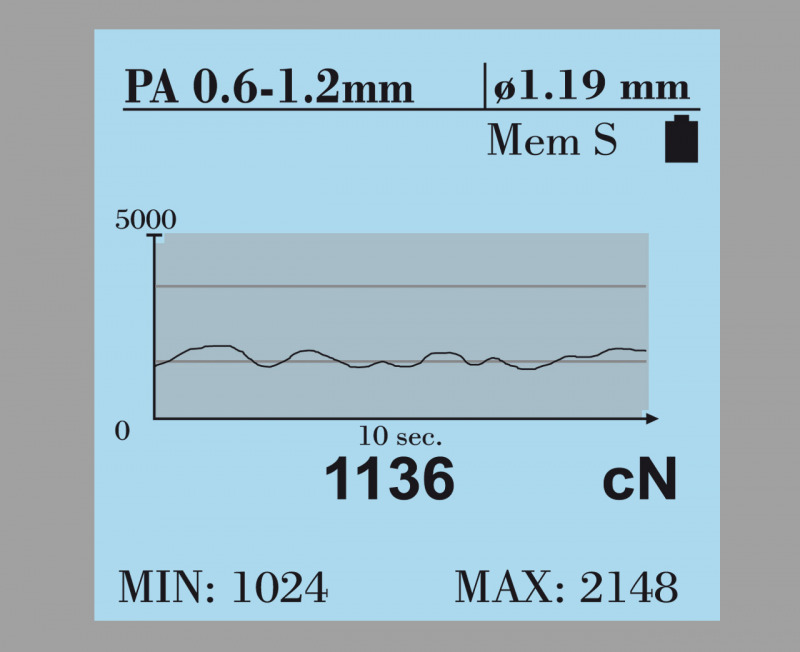

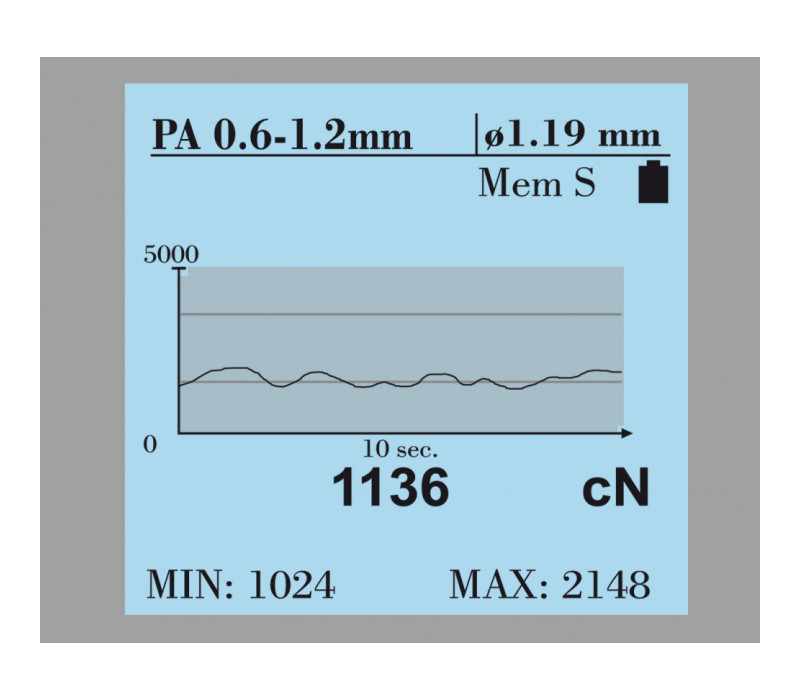

Grafische Anzeige des Zugspannungsverlaufs über die Zeit des Zugspannungsmessers DTSF-DTXF

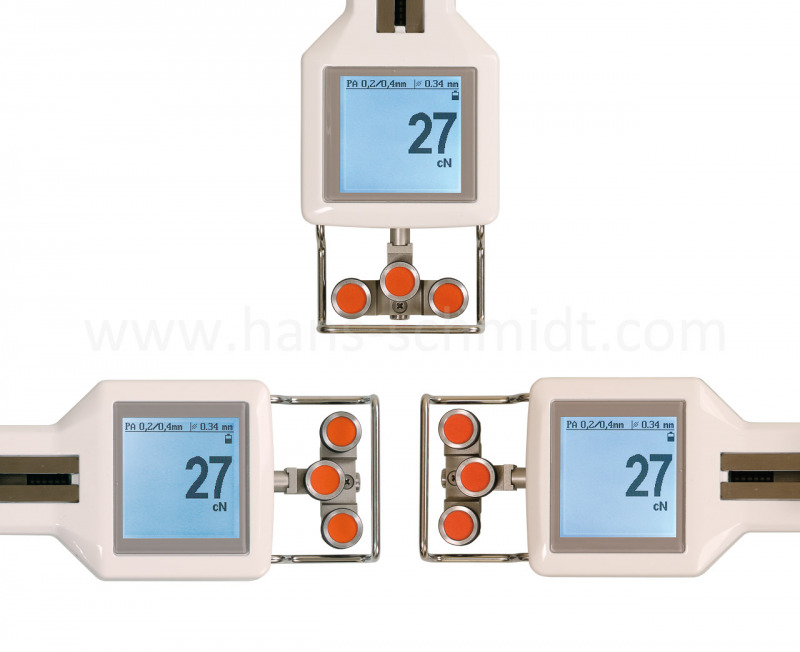

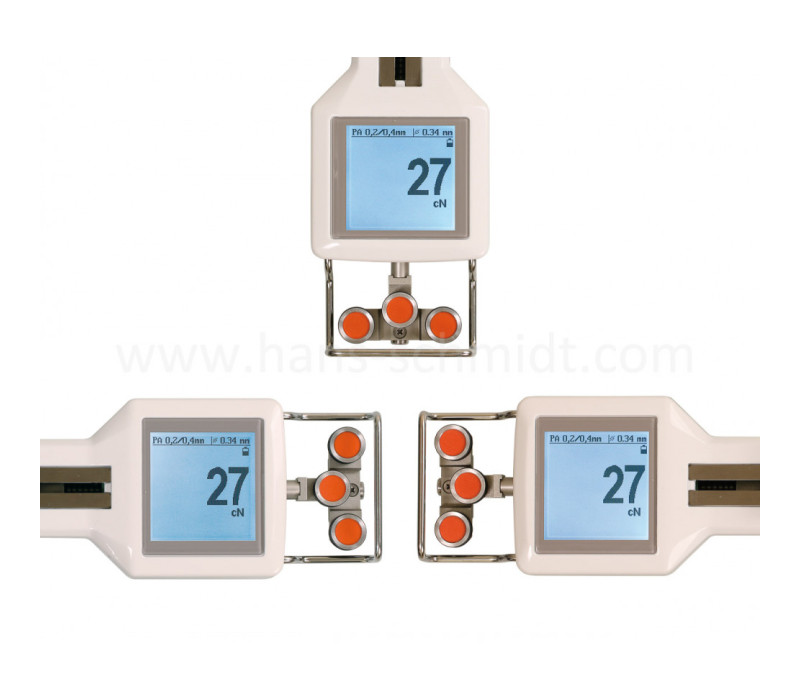

Displaydrehung beim Zugspannungsmesser DTXF

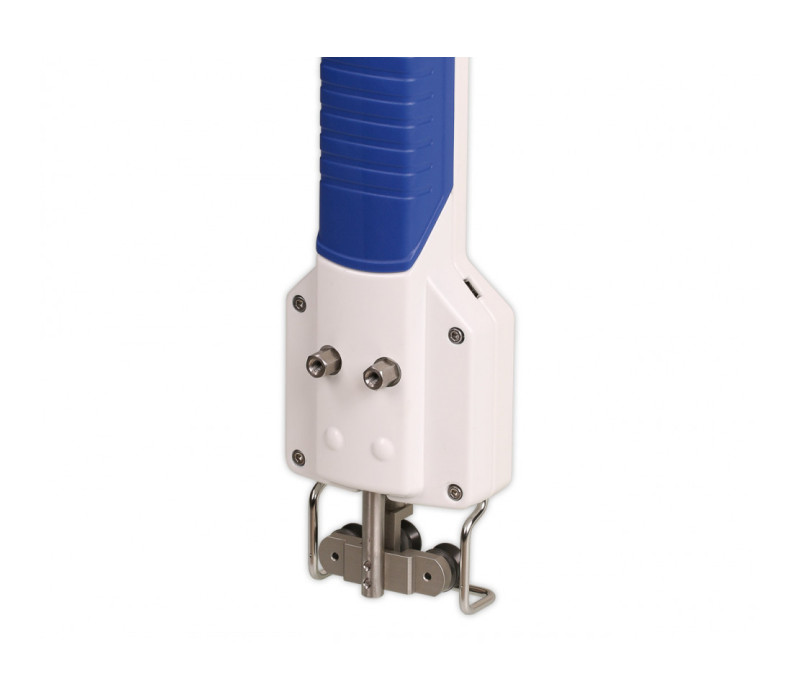

Rückseite des Zugspannungsmessers mit Code MH für stationäre Montage DTSF-DTXF

DTSF-DTXF Digitale Zugspannungsmesser für optische Fasern

Digitale Zugspannungsmesser mit großen Führungsrollen für optische Fasern und empfindliche Filamente

Die DTSF und DTXF sind digitale Hand-Zugspannungsmesser zur Messung der Zugspannung laufender optischer Fasern, Carbonfilamente und anderer empfindlicher technischer Fasern mit einem Durchmesser bis 1,5 mm. Große Führungsrollen mit V-Nut (Nutdurchmesser 32 mm) und ein 140 mm breiter Messkopf führen das Material schonend. Vier Messbereiche von 1–200 cN bis 20–2000 cN stehen zur Verfügung.

Beide Modelle verfügen über ein TFT-Farbdisplay mit numerischer Anzeige, numerischer Anzeige mit Balkendiagramm und Zeit-Zugspannungs-Diagramm. Die Displayausrichtung lässt sich auf 0°, 90°, 180° oder 270° fest einstellen oder automatisch anpassen. Programmierbare MIN/MAX-Alarme und ein einstellbares MIN/MAX-Zeitfenster von 2–60 Sekunden ermöglichen die direkte Überwachung von Zugspannungsschwankungen am Gerät.

Das DTSF ist die Basisausführung. Es bietet eine Werkskalibrierung und vier kundenspezifische Kalibrierungen und speichert die statistischen Ergebnisse einer Messreihe. Der USB-Anschluss dient zum Laden.

Das DTXF bietet zusätzlich USB-Datenübertragung, einen Speicher für bis zu 60.000 Messwerte in 255 Messreihen, fünf Aufzeichnungsmodi sowie eine Werkskalibrierung und zehn kundenspezifische Kalibrierungen. In den Modi S, C und F kann die Aufzeichnung beim Erreichen eines eingestellten Zugspannungswertes automatisch starten. Die Software Tension Inspect 3 wird auf einem USB-Stick zur Datenübertragung und Auswertung am PC mitgeliefert.

Preis anfragen >>

Große Führungsrollen mit V-Nut (Nutdurchmesser 32 mm) für optische Fasern und empfindliche Filamente
Vier Messbereiche von 1–200 cN bis 20–2000 cN
Für optische Fasern, Carbonfilamente und andere technische Fasern mit einem Durchmesser bis 1,5 mm
TFT-Farbdisplay mit numerischer Anzeige, Balkendiagramm und Zeit-Zugspannungs-Diagramm
Feste Displayausrichtung auf 0°, 90°, 180° oder 270° oder automatische Drehung
Einstellbares MIN/MAX-Zeitfenster von 2–60 Sekunden mit programmierbaren Grenzwertalarmen
Automatische Nullstellung bei Änderung der Messposition
DTSF speichert die Statistik einer Messreihe; DTXF speichert bis zu 60.000 Werte in 255 Messreihen
DTXF bietet fünf Aufzeichnungsmodi mit triggergesteuerter Aufzeichnung in den Modi S, C und F
Standardführungsrollen aus hartbeschichtetem Aluminium oder optional rote PVC-Führungsrollen Code T für Materialgeschwindigkeiten bis 4000 m/min
Einstellungen können mit einem Passwort geschützt werden
12 Monate Garantie

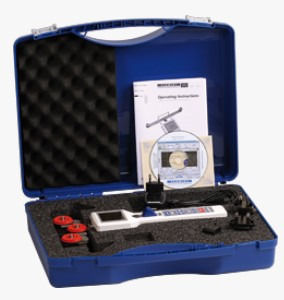

Zugspannungsmesser DTSF oder DTXF mit integriertem LiPo-Akku
USB-Netzadapter, 100–240 V AC, mit Adaptern für EU/US/UK/AUS-NZ
USB-Kabel
Software Tension Inspect 3 auf USB-Stick (nur DTXF)
Werksbescheinigung 2.1 nach EN 10204 über die Übereinstimmung mit der Bestellung
Bedienungsanleitung
Transportkoffer

Kalibrierung	Werkskalibrierung mit Polyamid-Monofilament (PA)
Genauigkeit	Für PA von 5% bis 100% des Endwerts: ±0,5% des Endwerts ±1 Digit Übriger Messbereich und andere Kalibriermaterialien: ±3% des Endwerts ±1 Digit
Messbereiche	DTSF-200 / DTXF-200: 1–200 cN DTSF-500 / DTXF-500: 1–500 cN DTSF-1000 / DTXF-1000: 10–1000 cN DTSF-2000 / DTXF-2000: 20–2000 cN
Messkopfbreite	140 mm (Außenabstand zwischen den äußeren Führungsrollen)
Materialdurchmesser	Bis 1,5 mm
Speicher für Materialkalibrierungen	DTSF: 1 Werkskalibrierung + 4 kundenspezifische Kalibrierungen DTXF: 1 Werkskalibrierung + 10 kundenspezifische Kalibrierungen
Messeinheiten	cN, daN, g, kg, N, lb
Messbereichsüberschreitung	Ca. 10% des Endwerts, ohne Genauigkeitsgarantie
Überlastschutz	100% des Endwerts
Messprinzip	Dehnungsmessstreifenbrücke
Signalverarbeitung	Digital, 16-Bit-A/D-Wandlung
Messfrequenz	Max. 1 kHz (1000 Messungen/s); interne Abtastung 8 kHz
Auslenkung der Messrolle	Max. 0,2 mm
Display	TFT-Farbdisplay: numerisch, numerisch mit Balkendiagramm, X-Y-Diagramm (Zeit-Zugspannung)
Displaydrehung	Fest auf 0°, 90°, 180° oder 270° oder automatisch
Display-Aktualisierungsrate	Ca. 2-mal/s
MIN/MAX-Zeitfenster	Einstellbar von 2 bis 60 s
Zeitachse	Grafische Anzeige einstellbar von 0,5 bis 60 s
Messwertspeicher DTSF	Eine Messreihe: letzter Messwert, Mittelwert, Minimum, Maximum, Standardabweichung und Anzahl der Werte; beim Speichern einer neuen Messreihe wird die vorherige überschrieben
Datenspeicher DTXF	Bis zu 60.000 Messwerte in maximal 255 Messreihen
Speichermodi DTXF	S (Standard), H (Halten), C (Kontinuierlich, 2 Werte/s), F (Schnell, 1000 Werte/s), D (Auf Abruf)
Aufzeichnungstrigger DTXF	In den Speichermodi S, C und F kann ein Triggerwert eingestellt werden
USB	DTSF: Laden DTXF: Laden und Datenübertragung zum PC
Dämpfung	Einstellbare elektronische Dämpfung (Mittelwertbildung), 9 Stufen
Kalibrierjustierung	±10 Stufen in 1%-Schritten
Materialdickenkompensation	Bei DTSF und DTXF nicht vorhanden
Nullstellung	Automatisch bei jeder Änderung der Messposition; manuelle Nullstellung ebenfalls möglich
Passwortschutz	Einstellungen können mit einem 4-stelligen Passwort geschützt werden
Automatische Abschaltung	Nach ca. 3 Minuten ohne Bedienung (deaktivierbar)
Temperaturkoeffizient	Verstärkung: weniger als ±0,01% des Endwerts/°C bei 25°C Nullpunkt: besser als ±0,03% des Endwerts/°C bei 25°C
Betriebstemperatur	10–45°C
Maximale relative Luftfeuchtigkeit	85% rF
Stromversorgung	Integrierter wiederaufladbarer LiPo-Akku; ca. 30 h Dauerbetrieb
Ladezeit	Ca. 3,5 h mit dem mitgelieferten Netzadapter
Netzadapter	USB-Netzadapter, 100–240 V AC, mit Adaptern für EU/US/UK/AUS-NZ
Gehäusematerial	Aluminiumdruckguss
Gehäuseabmessungen	265 × 78,5 × 46 mm (L × B × H)
Führungsrollen	Standard: hartbeschichtetes Aluminium, max. 4000 m/min Code T: rotes PVC, max. 4000 m/min
Mitgeliefertes Zertifikat	Werksbescheinigung 2.1 nach EN 10204 über die Übereinstimmung mit der Bestellung
Optionales Zertifikat	Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht
Garantie	12 Monate

Modelle

DTSF-Modell	DTXF-Modell	Messbereich	Messkopfbreite*	Werkskalibriermaterial
DTSF-200	DTXF-200	1–200 cN	140 mm	PA, 0,12 mm Ø
DTSF-500	DTXF-500	1–500 cN	140 mm	PA, 0,20 mm Ø
DTSF-1000	DTXF-1000	10–1000 cN	140 mm	PA, 0,30 mm Ø
DTSF-2000	DTXF-2000	20–2000 cN	140 mm	PA, 0,50 mm Ø

* Außenabstand zwischen den äußeren Führungsrollen. PA = Polyamid-Monofilament. DTSF und DTXF verfügen über keine Materialdickenkompensation.

Optionen

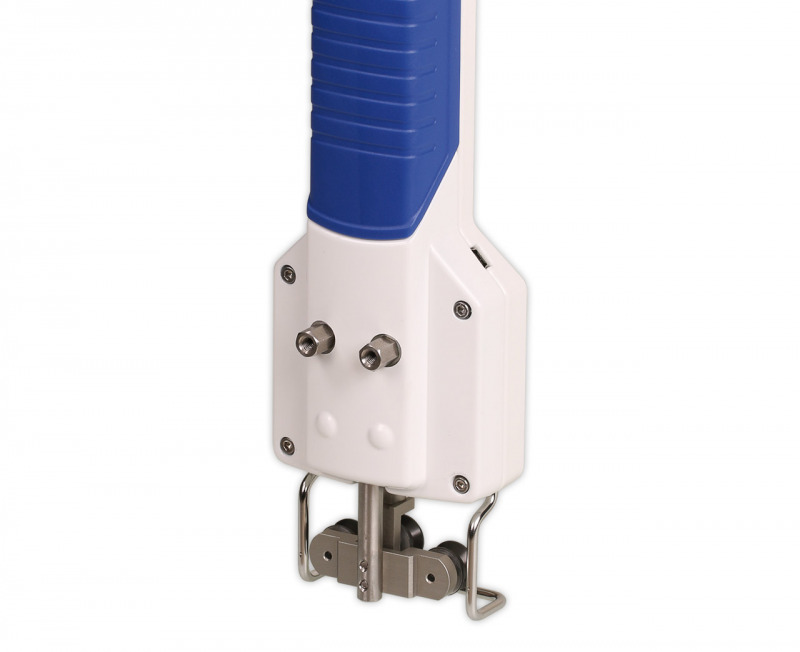

Code MH — Stationäre Montage	Werkseitig angebrachte Montagegewinde mit Distanzbolzen für den stationären Einsatz. Eine Nachrüstung ist nicht möglich.

Code MH - Online Mounting

DTSF im Vergleich zu DTXF

Vergleich DTSF und DTXF

Funktion	DTSF	DTXF
Speicher für Materialkalibrierungen	1 Werkskalibrierung + 4 kundenspezifische Kalibrierungen	1 Werkskalibrierung + 10 kundenspezifische Kalibrierungen
Messwertspeicher	Statistik einer Messreihe	60.000 Werte in bis zu 255 Messreihen
Speichermodi	—	S, H, C, F, D
Aufzeichnungstrigger	—	Modi S, C und F
USB	Laden	Laden und Datenübertragung zum PC
PC-Software	—	Tension Inspect 3 (auf USB-Stick mitgeliefert)

Speichermodi DTXF

Modus	Funktion
S — Standard	Zeichnet während eines vom Benutzer festgelegten Zeitraums auf und speichert die statistischen Werte.
H — Halten	Speichert die letzten 128 Werte, damit der Zugspannungsverlauf nach der Messung überprüft werden kann.
C — Kontinuierlich	Zeichnet 2 Messwerte pro Sekunde über einen einstellbaren Zeitraum von 1 Sekunde bis 1 Stunde auf.
F — Schnell	Zeichnet 1000 Messwerte pro Sekunde über einen einstellbaren Zeitraum von 1 bis 60 Sekunden auf.
D — Auf Abruf	Speichert einzelne, vom Bediener erfasste Messwerte zusammen mit den statistischen Werten einer Messreihe.

In den Speichermodi S, C und F kann ein Triggerwert festgelegt werden, sodass die Aufzeichnung automatisch beginnt, sobald die Zugspannung diesen Wert erreicht.

Standardzubehör

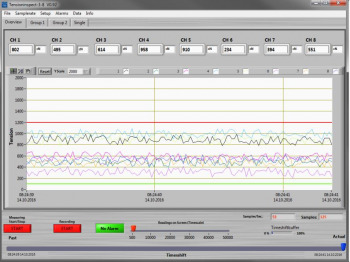

SW-TI3 - Software Tension Inspect 3
	Zum Anzeigen und Speichern von Messwerten auf einem PC (Win 7 und höher; 32 Bit und 64 Bit). Nur für Sensoren mit digitalem Ausgangssignal. Eigenschaften: Echtzeitmessung Die Messwerte werden auch in einem X-Y-Diagramm (Zeit/Datum-Spannung) angezeigt Zur Datenanalyse kann das gepufferte Diagramm gezoomt und skaliert werden Aufnahme der gepufferten Messwerte als CSV-Datei (auf Benutzeranfrage) Download von Werten nach Excel Artikelnummer: SW-TI3 Siehe Produkt: SW-TI3

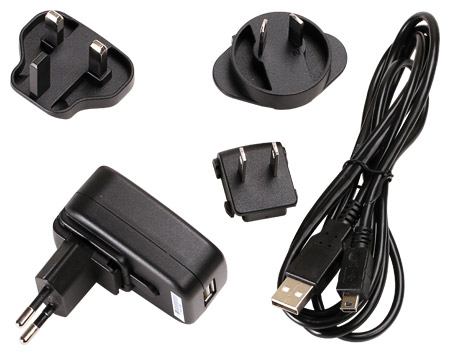

K50202 - USB-AC-Adapter
	USB-AC-Adapter mit 4 Adaptern (EU/USA/UK/AUS-NZ) für 100 – 240 V AC und USB-Kabel zum Laden des Akkumulators Artikelnummer: K50202

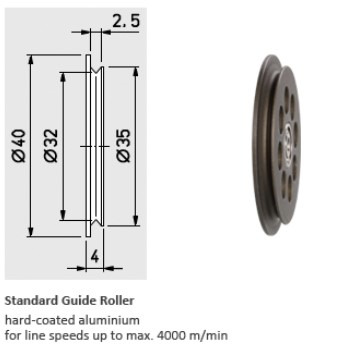

Führungsrollen

Führungsrollen	Maximale Materialgeschwindigkeit	Rollenmaterial
Standard	4000 m/min	Hartbeschichtetes Aluminium

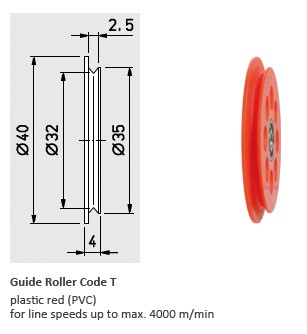

Code T	4000 m/min	Rotes PVC

Produkte

Artikel	Produkt
138140	DTSF-200 Tension Meter Digital 1.0-200.0 cN
136676	DTSF-500 Tension Meter Digital 1.0-500.0 cN
137095	DTSF-1000 Tension Meter Digital 10-1000.0 cN
138264	DTSF-2000 Tension Meter Digital 20-2000.0 cN
136678	DTXF-500 Tension Meter Digital 1.0-500.0 cN
137096	DTXF-1000 Tension Meter Digital 1.0-1000.0 cN
137680	DTXF-2000 Tension Meter Digital 20.0-2000.0 cN

Zubehör

Artikel	Produkt
139752	CCode T Rote Kunststoff-rollen - Ø32 mm (anstelle von Standardrollen - neues Messgerät)
136673	Code MH_Befestigungslöcher für den stationären Einsatz

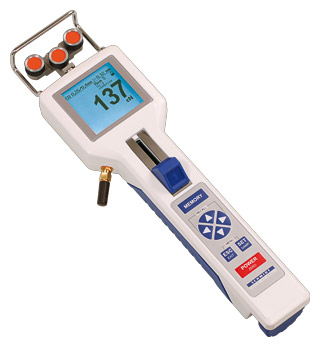

136618	Code WL_Wi-Fi-Datenübertragung
