DTSL-DTXL Digitale Spannungsmessgeräte für Kabel, Seile, Drähte, Aderendhülsen und Faserstränge

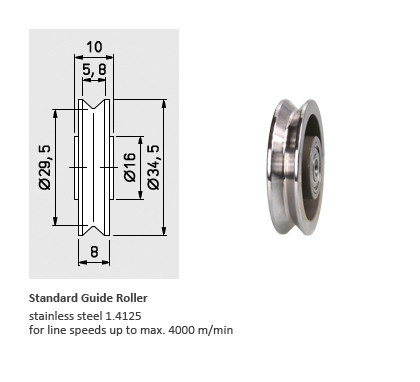

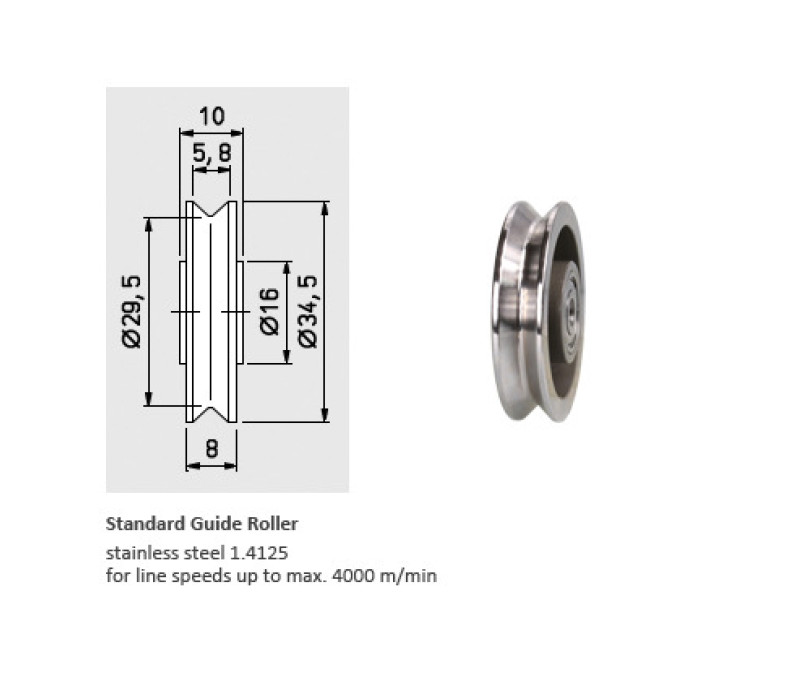

Standard Roller DTSL DTXL - Durchlaufgeschwindigkeit vmax. … m/min 4000 / NiRo Stahl 1.4125 (max. Ø 4 mm)

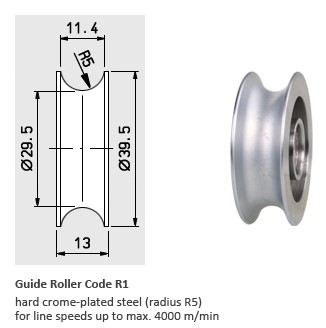

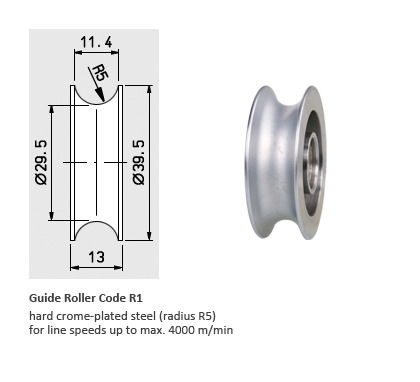

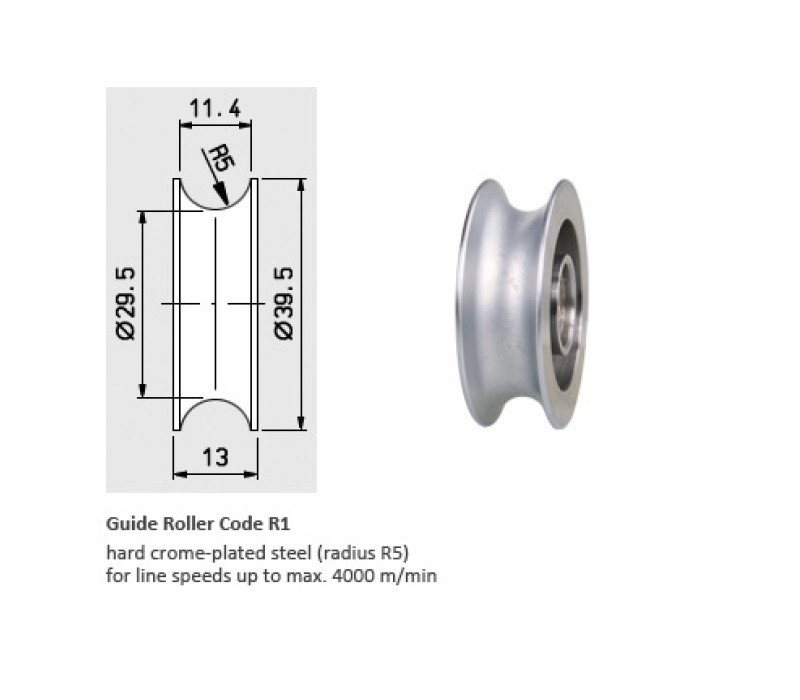

Code R1 - Durchlaufgeschwindigkeit vmax. … m/min 4000 / Stahl hart verchromt (Radius R5), für Materialdurchmesser 3 – 9 mm

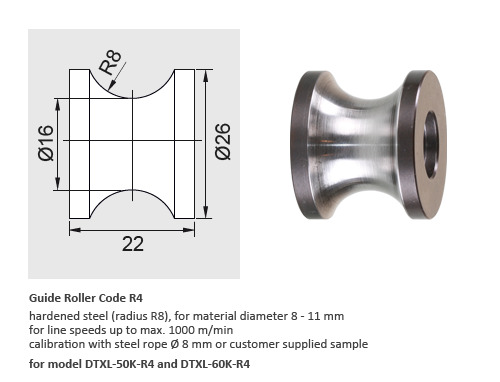

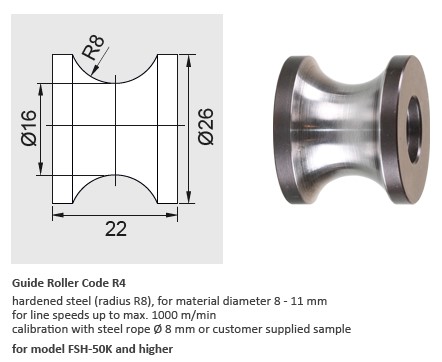

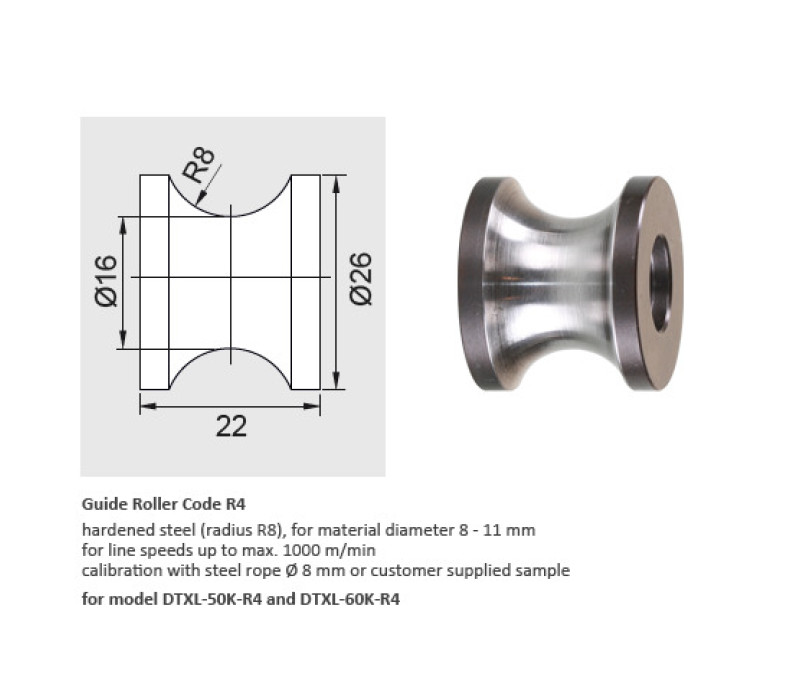

Code R4 -Durchlaufgeschwindigkeit vmax. … m/min 1000 / Stahl gehärtet (Radius R8), für Materialdurchmesser 8 – 11 mm

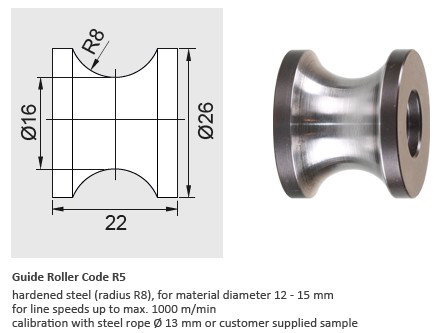

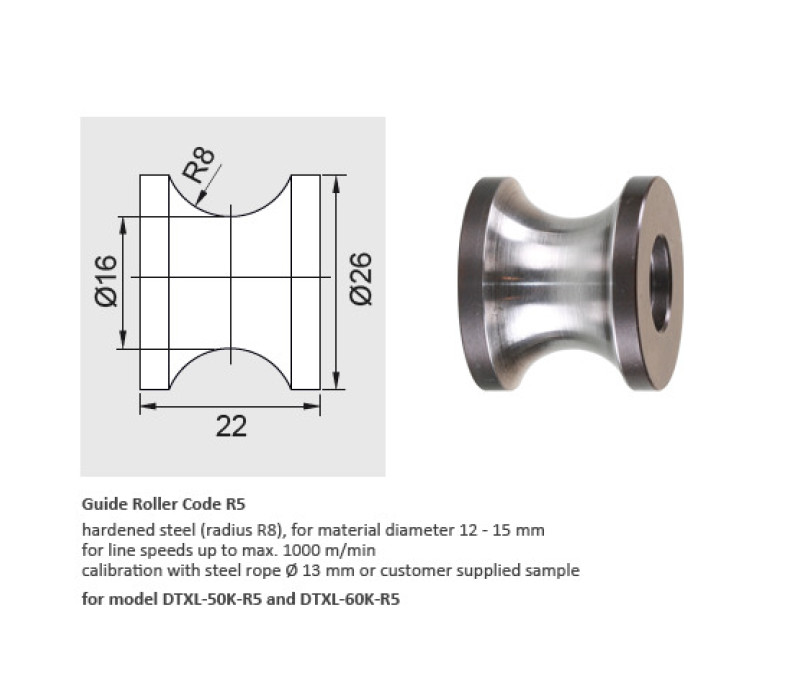

Code R5 - Durchlaufgeschwindigkeit vmax. … m/min 1000 / Stahl gehärtet (Radius R8), für Materialdurchmesser 12 – 15 mm

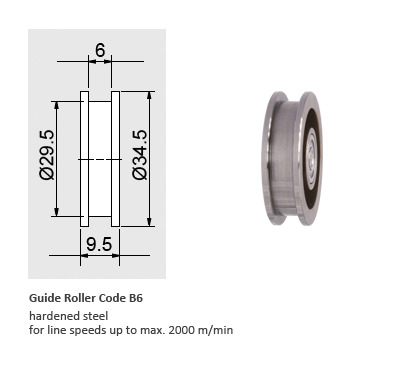

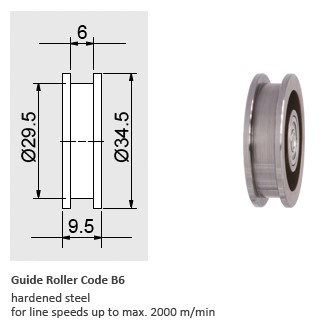

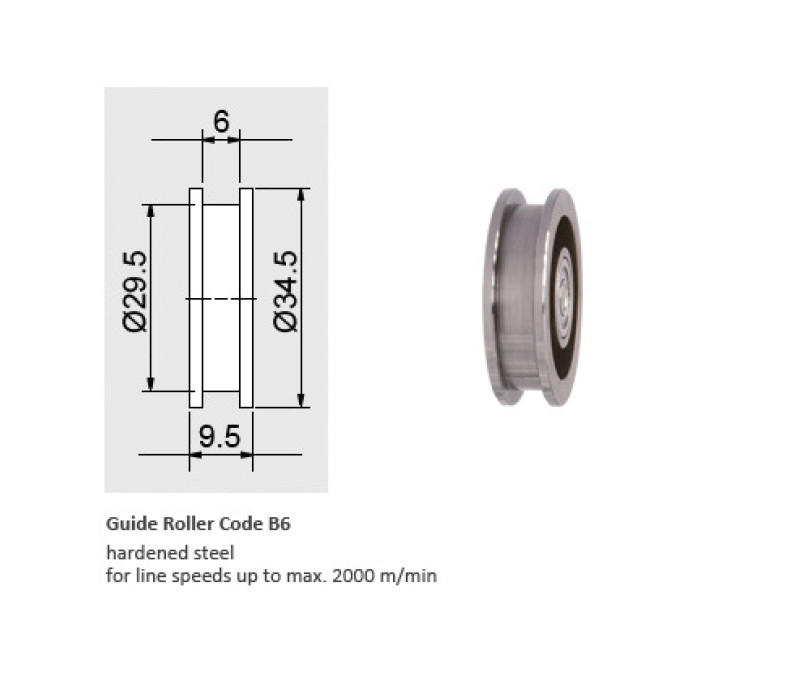

Code B6 - Durchlaufgeschwindigkeit vmax. … m/min 2000 / Stahl gehärtet, Breite 6 mm

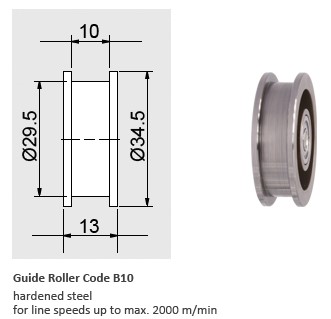

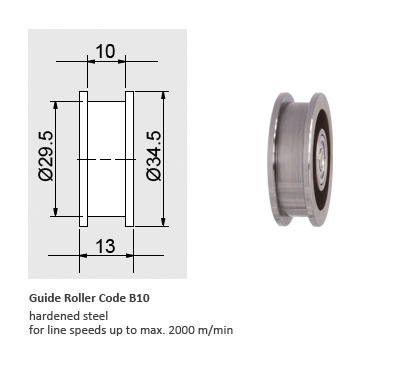

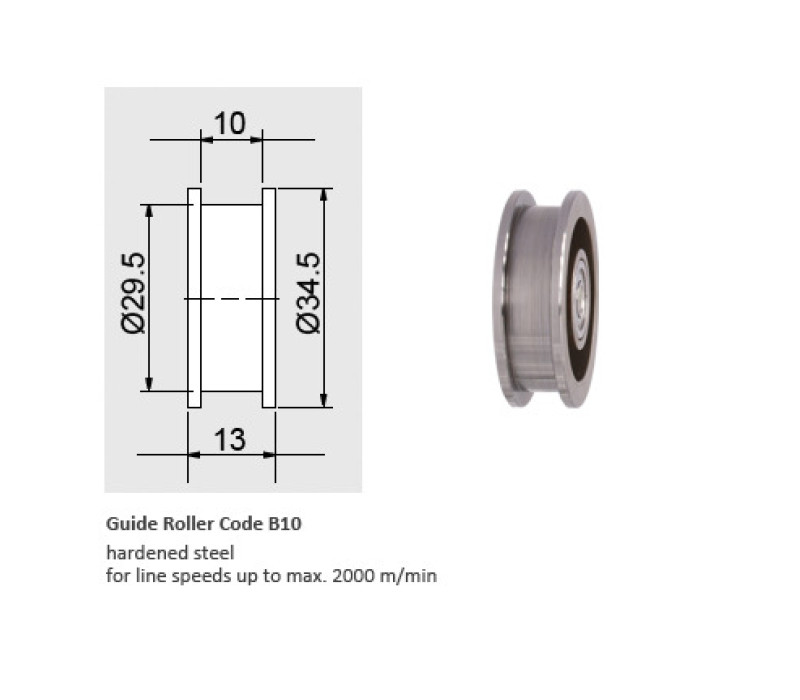

Code B10 - Durchlaufgeschwindigkeit vmax. … m/min 2000 / Stahl gehärtet, Breite 10 mm

DTSL-DTXL Digitale Spannungsmessgeräte für Kabel, Seile, Drähte, Aderendhülsen und Faserstränge

Name: DTSL-DTXL Digitale Spannungsmessgeräte für Kabel, Seile, Drähte, Aderendhülsen und Faserstränge
SKU: 127453

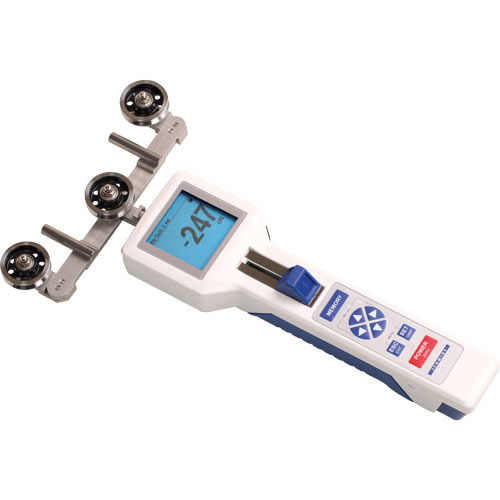

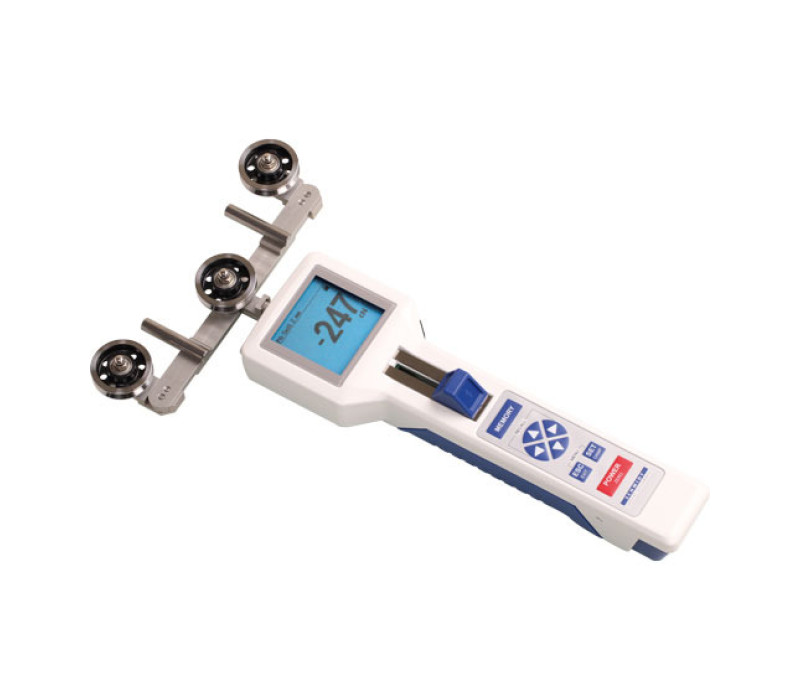

Das Checkline DTSL / DTXL Digital-Spannungsmessgerät für Kabel, Seile, Drähte, Pufferrohre, Fasern usw. bis zu 15 mm Ø sowie für Flachmaterialien bis zu 10 mm Breite.

Das DTSL / DTXL Digital-Spannungsmessgerät ist handgehalten und in 6 verschiedenen Spannungsbereichen von 150 - 200 cN bis 6 - 60 daN erhältlich.
Es bietet 3 verschiedene Anzeigemodi:
– numerisch
– numerisch mit Balkendiagramm
– numerisch mit Graph (Zeit-Spannung)

Das Display kann in 90°-Schritten für bessere Lesbarkeit gedreht werden. Es verfügt über eine automatische „Nullstellung“ in jeder Messposition mittels einer speziellen Sensortechnik. Zudem gibt es programmierbare MIN- und MAX-Alarme: Anzeige auf dem Display, wenn die Messwerte außerhalb der Grenzen liegen.
Die Messeinheiten sind wählbar in: cN, daN, g, kg, N, lb

Das DTSL / DTXL Digital-Spannungsmessgerät verfügt über 4 Material-Speicherplätze für kundenspezifische Kalibrierungen.

DTSL: Funktion:
- Basisgerät für einfache Bedienung und allgemeinen Gebrauch

Die DTXL Advanced-Version ist eine professionelle Version mit zusätzlichen Funktionen:
- Statistische Auswertung am PC
- 5 Speicher-Modi mit Statistik
- Modus S: nur Statistik
- Modus H: Speicherung des X-Y-Diagramms zur Überprüfung nach Abschluss einer Messreihe (z.B. kurzfristiges Spulen)
- Modus C: kontinuierliche Aufzeichnung über eine benutzerdefinierte Zeit und verschiedene Messreihen (2 Hz)
- Modus F: schnelle, kontinuierliche Aufzeichnung über eine benutzerdefinierte Zeit und verschiedene Messreihen (1000 Hz)
- Modus D: Speicherung einzelner Messwerte und Statistik
- Große interne Speicherkapazität: Speicher für 60.000 Messwerte
- USB-Schnittstelle, Wi-Fi (optional)

Außerdem wird sie mit Software geliefert, um Messwerte auf einem PC (Win 7 und höher; 32 Bit und 64 Bit) anzuzeigen und zu speichern, mit folgenden Funktionen:
– Echtzeitmessung
– Die Messwerte werden auch in einem X-Y-Diagramm (Zeit/Datum-Spannung) angezeigt
– Zur Datenanalyse kann das gepufferte Diagramm vergrößert und skaliert werden
– Aufzeichnung der gepufferten Messwerte als CSV-Datei (auf Anfrage des Nutzers)
– Download der Werte nach Excel

Preisanfrage >>

Standardfunktionen

Alles im Blick des Bedieners:
– die Führungsrollen
– das gemessene Material
– die Messwerte
Filamentführung und Rollenschiebemechanismus sorgen für eine einfache Aufnahme des Laufmaterials
Gummierter Griff bietet sicheren Halt in der Hand des Bedieners
Spannungsmessgerät mit robustem Aluminiumgehäuse
LiPo-Akku (ca. 40 Stunden Dauerbetrieb) mit Netzteil
CE-zertifiziert, störfest gegen statische Aufladungen
Werksbescheinigung 2.1 nach EN 10204 liegt bei
Optional erhältlich: Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierprotokoll

Besondere Merkmale

kugelgelagerte Führungsrollen
– V-förmig (für Messgut mit max. 4 mm Ø)
– U-förmig (für Messgut von 3 bis 15 mm Ø)
– Bandrollen für max. 10 mm breites Messgut
spezielle Führungsleisten am Rollenbügel als Fasereinfanghilfe
großem Hintergrund beleuchtetem LCD-Display
3 verschiedenen Anzeigemöglichkeiten:
– numerisch
– numerisch mit Bargraph (Trendanzeige)
– numerisch mit Grafik (Zeit-Zugspannungs-Diagramm)
Zum besseren Ablesen der Messwerte dreht sich die Anzeige automatisch in 90° Schritten
Neues, einzigartiges, kraftreduziertes Einfädelsystem
Automatischer Nullpunktabgleich in jeder Messposition mittels besonderer Sensortechnik (autom. Lageabgleich)
1 Werksjustierung, sowie 4 Speicherplätze für kundenseitige Justierungen
Feinabgleich: Anpassen von gespeicherten Justierkurven, wenn das Messgut vom Justiergut abweicht
Einstellbare MIN-, MAX-Grenzwerte: bei Überschreitung wird der Bediener über das Display informiert
Sehr schnelle Messdatenerfassung und Speicherung von MIN-, MAX-, letztem Messwert, PEAKS, Mittelwert und Standardabweichung – interne Messfrequenz 8 kHz
Auswählbare Krafteinheiten: cN, daN, g, kg, N, lb
vielseitige Einstellmöglichkeiten zur Anpassung an den Bediener
Detaillierte Menüführung zum Konfigurieren in deutsch und englisch
Bestimmte Funktionen können durch ein Passwort geschützt werden

Note: Das Spannungsmessgerät DTXL bietet zusätzliche Funktionen, wie z. B. eine USB-Schnittstelle, statistische Auswertung am PC und einen großen internen Speicher. |

Zusatzfunktionen für DTXL im Vergleich zum Basisgerät DTSL

Speicher für 60.000 Messwerte
USB-Schnittstelle
Spannungsmessgerät DTXL mit 5 verschiedenen Speichermodi
Mode S: nur Statistik
Mode H: Speicherung des XY-Diagramms zur Nachschau nach Abschluss einer Messreihe (zB Kurzzeitspulen)
Mode C: kontinuierliche Protokollierung über eine vom Benutzer einstellbare Zeit und verschiedene Messreihen (2 Hz)
Mode F: schnelle, kontinuierliche Aufzeichnung über eine vom Benutzer einstellbar
Mode D: Speicherung von Einzelwerten und Statistiken
10 Materialspeicherplätze für kundenspezifische Kalibrierungen
Software Tension Inspect 3 zur Anzeige von Echtzeitmesswerten auf einem PC und zur Speicherung in einer Datei
Wi-Fi-Modul zur drahtlosen Kommunikation mit einem PC (optional)

DTSL-DTXL Datenblatt

Genauigkeit:	Für Standardmaterialien von 5 % bis 100 % des FS: ± 0,5 % FS ± 1 Digit verbleibender Spannungsbereich und andere Kalibriermaterialien: ±3 % vom Endwert und ±1 Digit
Messbereichsüberschreitung:	Ca. 10 % FS*, Endwert, ohne Genauigkeitsgarantie
Überlastschutz:	100 % Endwert
Speicher für Materialkurven:	DTSL: 1 Standardkalibrierung plus 4 für kundenspezifische Kalibrierungen DTXL: 1 Standardkalibrierung plus 10 für kundenspezifische Kalibrierungen
Maßeinheiten:	Kraft (umschaltbar): cN, daN, g, kg, N, lb Dicke (umschaltbar): mm, inch
Messprinzip:	Dehnungsmessstreifenbrücke
Signalverarbeitung:	Digitaler 16-Bit-A/D-Wandler
Messfrequenz:	Max. 1 kHz (1000 Messungen/Sek.), intern 8 kHz
Auslenkung Messrollen:	Max. 0,2 mm
Anzeige:	Grafik-LCD
3 verschiedene Anzeigearten:	Numerisch, Numerisch mit Graph (Zeit-Spannung), XY-Diagramm
Aktualisierungsrate der Anzeige:	Ca. 2 mal pro Sekunde
Speicher:	MIN, MAX, PEAK, AVG und LAST
Dämpfung:	Einstellbare elektronische Dämpfung (Mittelwertbildung)
Feinabgleich:	± 10 Schritte in 1 %-Schritten
Dickenkompensation:	Dieses Modell verfügt nicht über eine Materialstärkenkompensation
Automatische Abschaltung:	Ca. 3 Minuten Nichtbenutzung
Temperaturkoeffizient:	Verstärkung: weniger als ± 0,01 % FS* /°C
Nullpunkt:	weniger als ± 0,03 % FS* /°C
Temperaturbereich:	10 – 45 °C
Luftfeuchtigkeit:	85 % relative Luftfeuchtigkeit, max.
Stromversorgung:	LiPo-Akku (ca. 40 h Dauerbetrieb), Ladezeit ca. 3 1/2 h, Netzteil 100 – 240 V AC, Adapter (EU, USA, UK)
Ersatzladegerät:	USB-MINI-LADEGERÄT
Gehäusematerial:	Aluminiumdruckguss
Gehäusemaße:	Gemäß dem oben gezeigten Maßblatt
Gewicht, netto (brutto):	ca. 875 g (1550 g)
Ausgabe:	USB-Ausgang, Datenanalysesoftware inklusive
Spezifikationen für DTXB, dieselben wie DTSB plus:	Datenspeicher (60.000 Werte bei 255 Messperioden), 4 Speichermodi mit statistischer Auswertung

Verfügbare Modelle

Modell DTSL	Modell DTXL	Messbereich	Auflösung	Messkopf Breite^*	SCHMIDT Kalibrier-Material
DTSL-2500	DTXL-2500	150 – 2500 cN	1 cN	185 mm	Mit geeignetem Material für jedes Rollendesign oder vom Kunden bereitgestelltem Material
DTSL-5000	DTXL-5000	250 – 5000 cN	1 cN	185 mm	Mit geeignetem Material für jedes Rollendesign oder vom Kunden bereitgestelltem Material
DTSL-10K	DTXL-10K	1 – 10 daN	0.01 daN	235 mm	Mit geeignetem Material für jedes Rollendesign oder vom Kunden bereitgestelltem Material
DTSL-20K	DTXL-20K	2 – 20 daN	0.01 daN	235 mm	Mit geeignetem Material für jedes Rollendesign oder vom Kunden bereitgestelltem Material
DTSL-50K-R4	DTXL-50K-R4	5 – 50 daN	0.01 daN	226 mm	Mit geeignetem oder vom Kunden bereitgestelltem Material
DTSL-50K-R5	DTXL-50K-R5	5 – 50 daN	0.01 daN	226 mm	Mit geeignetem oder vom Kunden bereitgestelltem Material
DTSL-60K-R4	DTXL-60K-R4	6 – 60 daN	0.01 daN	276 mm	Mit geeignetem oder vom Kunden bereitgestelltem Material
DTSL-60K-R5	DTXL-60K-R5	6 – 60 daN	0.01 daN	276 mm	Mit geeignetem oder vom Kunden bereitgestelltem Material
^* Äußerer Abstand zwischen den äußeren Führungsrollen

Führungsrollen

Bestell-Code	Liniengeschwindigkeit v_max_.… m/min	Roller-Material
Standard	4000	Hartstahl (max. Ø 4 mm)
Code R1	4000	Hartverchromter Stahl (Radius R5), für Materialdurchmesser 3 – 9 mm
Code R4	1000	Hartstahl (Radius R8), für Materialdurchmesser 8 – 11 mm
Code R5	1000	Hartstahl (Radius R8), für Materialdurchmesser 12 – 15 mm
Code B6	2000	Hartstahl, Breite 6 mm
Code B10	2000	Hartstahl, Breite 10 mm

So bestellen Sie

Um den Spannungssensor DTSL oder DTXL zu bestellen:
Bitte geben Sie die vollständige Artikelnummer an:

Modell mit Spannungsbereich		Code für Führungsrollen (wenn nicht Standard)		Code Zubehör		Vollständige Artikel-Nr.
DTSL-5000	+	B6	+	MH	=	DTSL-5000-B6-MH

Montieren

Code MH - Stationäre Montage
	Zum Montieren des Messgeräts für den Online-Einsatz kann das Gehäuse mit Montagegewinden ausgestattet werden. Auf der Rückseite befinden sich zwei Schrauben mit M5-Innengewinde. Diese Funktion kann nachträglich nicht installiert werden.
Code WL - Wi-Fi-Signal
	Das Gerät DTXL kann mit einem Wi-Fi-Modul für die WLAN-Datenübertragung ausgestattet werden. Diese Funktion kann nachträglich nicht installiert werden. Das Wi-Fi-Modul ist nicht in allen Ländern zugelassen. Bitte kontaktieren Sie uns für weitere Informationen!

Standardzubehör

K50202 - USB-AC-Adapter
	USB-AC-Adapter mit 4 Adaptern (EU/USA/UK/AUS-NZ) für 100 – 240 V AC und USB-Kabel zum Laden des Akkumulators Artikelnummer: K50202

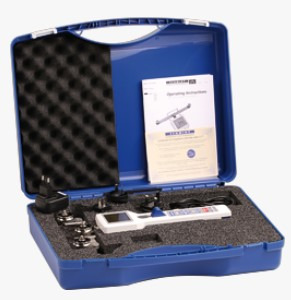

Spannungsmessgerät DTSL oder DTXL mit Tragetasche
Akkumulator und USB-AC-Adapter mit 4 Adaptern (EU/USA/UK/AUS-NZ)
Konformitätszertifikat gemäß Bestellung 2.1 nach EN 10204 kostenlos
Bedienungsanleitung auf Deutsch oder Englisch (nach Wunsch)

(Die DTXL-Version wird mit zusätzlicher Software & USB-Kabel geliefert)

Produkte

Artikel	Produkt
138238	DTSL-2500 Tension Meter Digital 150-2500 cN
136670	DTSL-5000 Tension Meter Digital 250-5000 cN
137462	DTSL-10K Tension Meter Digital 1-10 daN
138094	DTSL-20K Digital Tension Meter 2-20 daN
137698	DTSL-50K-R4 Tension Meter Digital 5-50 daN
137932	DTSL-60K-R4 Tension Meter Digital 6-60 daN
137933	DTSL-60K-R5 Tension Meter Digital 6-60 daN
136671	DTXL-5000 Tension Meter Digital 250-5000 cN
137935	DTXL-10K Tension Meter Digital 1-10 daN

Zubehör

Artikel	Produkt
137503	Code R1 - U-Grooved Hardened Steel Rollers (instead of standard rollers - new meter)
139743	Code R4 - U-Grooved Hardened Steel Rollers (instead of standard rollers - new meter)
139744	Code R5 - U-Grooved Hardened Steel Rollers (instead of standard rollers - new meter)
139274	Code B6 - Hardened Steel Rollers width 6 mm (instead of standard rollers - new meter)
139745	Code B10 - Hardened Steel Rollers width 10 mm (instead of standard rollers - new meter)
136673	Code MH - Mounting holes
136618	Code WL - Wi-Fi data transfer

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns
