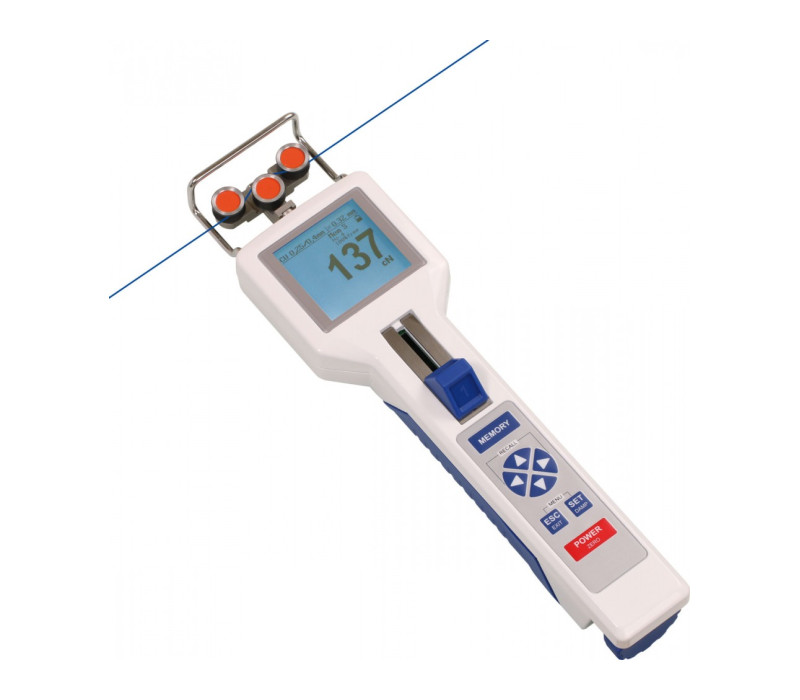

    DTX Digitaler Zugspannungsmesser mit Datenaufzeichnung

    Hergestellt in Deutschland Tragbarer digitaler Zugspannungsmesser mit Farb-TFT-Display, Datenaufzeichnung und USB-Schnittstelle

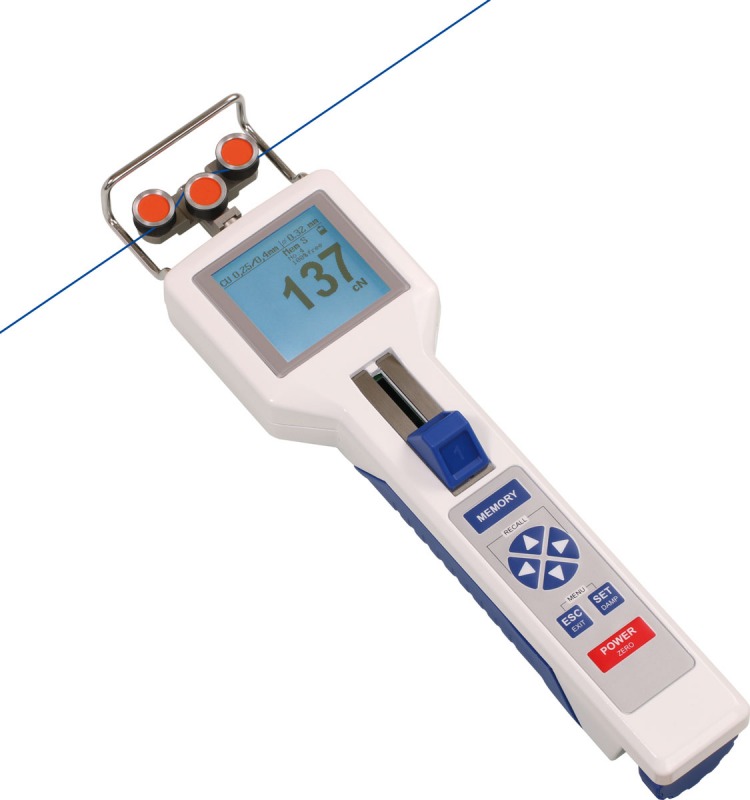

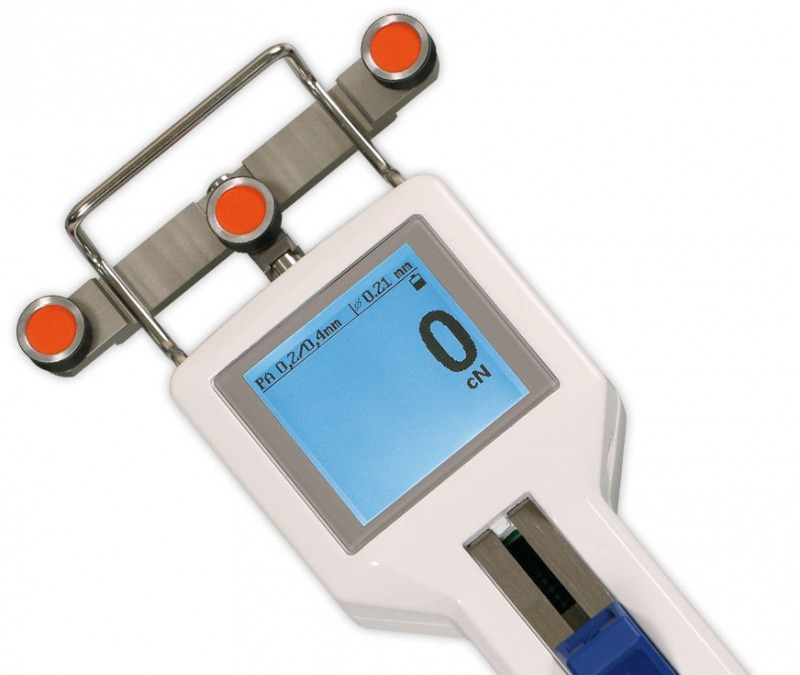

    Der digitale Zugspannungsmesser DTX misst die laufende Zugspannung von Garnen, Fasern, Drähten und ähnlichen Materialien in der Textil- und Drahtverarbeitung. Der DTX ist in 12 Messbereichen erhältlich und kombiniert ein Drei-Rollen-Messsystem mit erweiterten Aufzeichnungs- und Analysefunktionen zur Überwachung der Zugspannung während der Produktion und Qualitätskontrolle.

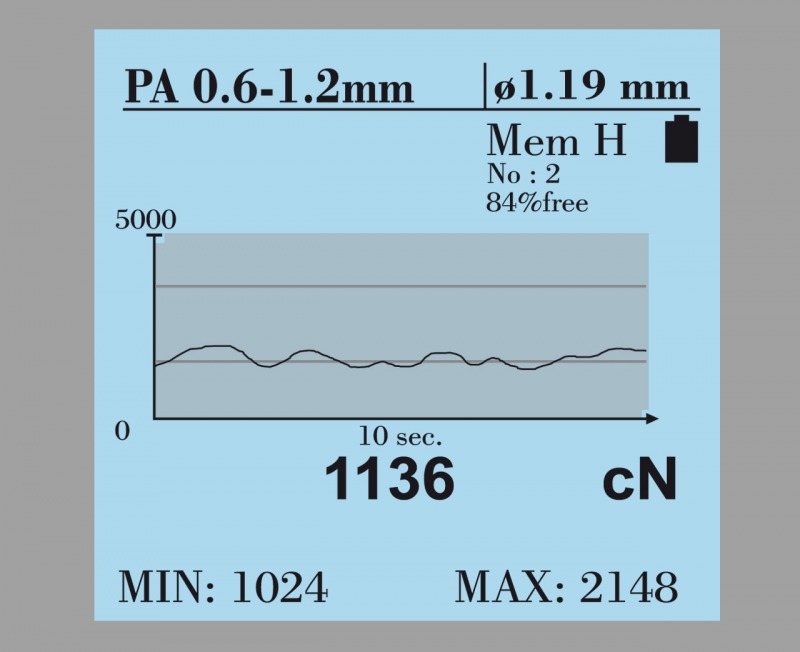

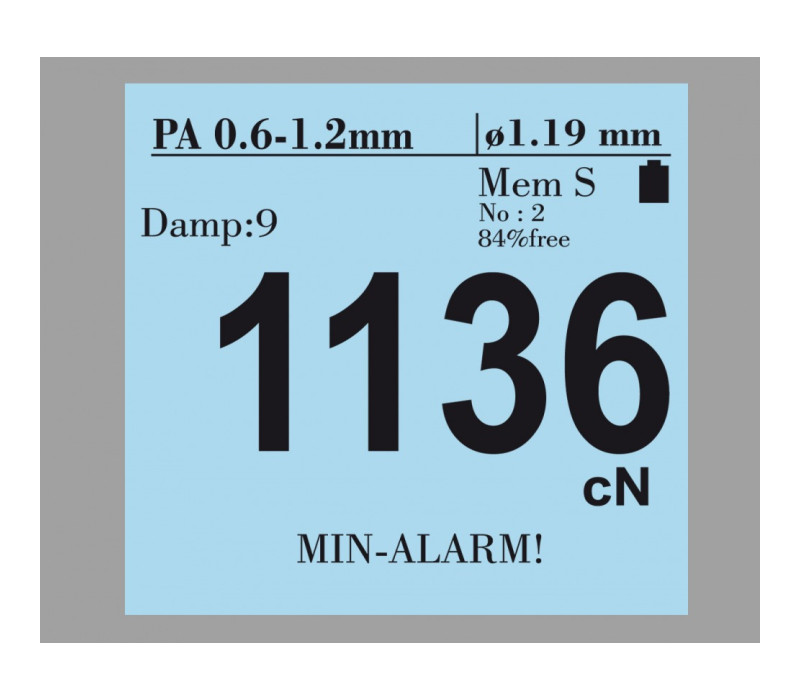

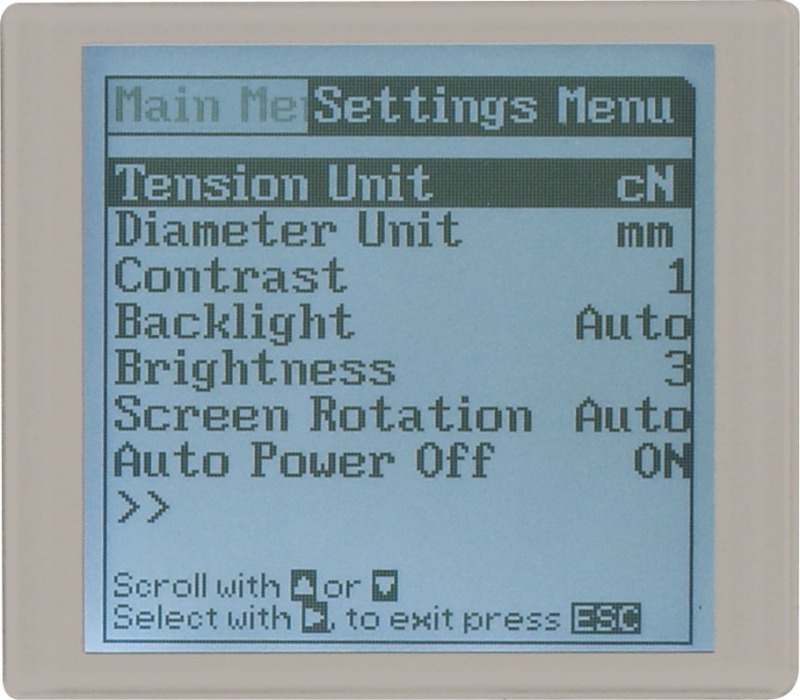

    Das Farb-TFT-Display bietet drei Anzeigemodi: numerische Messwertanzeige, numerische Anzeige mit Balkendiagramm zur Trendüberwachung sowie ein X-Y-Diagramm, das den Spannungsverlauf über die Zeit darstellt. Die Displayausrichtung kann sich automatisch an die Lage des Geräts anpassen. Minimal- und Maximalwerte lassen sich außerdem innerhalb eines einstellbaren Zeitfensters von 2 bis 60 Sekunden anzeigen.

    Fünf Speichermodi ermöglichen die statistische Erfassung, das Einfrieren von Spannungsverlaufskurven, die kontinuierliche Aufzeichnung mit 2 Messwerten pro Sekunde, die schnelle Aufzeichnung mit 1.000 Messwerten pro Sekunde sowie die manuelle Speicherung einzelner Messwerte. In den Modi S, C und F kann die Aufzeichnung automatisch beginnen, sobald ein benutzerdefinierter Zugspannungswert erreicht wird. Der interne Speicher fasst bis zu 60.000 Messwerte in maximal 255 Messreihen.

    Für Materialien, die von den werkseitigen Kalibrierstandards abweichen, verfügt der DTX über neun Speicherplätze für kundenspezifische Kalibrierungen sowie eine Kalibrierungsfeineinstellung. Ausgewählte Modelle sind mit einem Materialdickenkompensator ausgestattet. Über die USB-Schnittstelle und die mitgelieferte Software Tension Inspect 3 lassen sich Messdaten zur Analyse und zum Export auf einen PC übertragen.


    Preis anfragen >>

    • Farb-TFT-Display mit numerischer Anzeige, Balkendiagramm und Zeit-Zugspannungs-Diagramm
    • Fünf Datenaufzeichnungsmodi mit statistischer Auswertung
    • Interner Speicher für bis zu 60.000 Messwerte in 255 Messreihen
    • Einstellbarer Auslösewert für den Aufzeichnungsstart in den Speichermodi S, C und F
    • Anzeige von Minimal- und Maximalwerten innerhalb eines einstellbaren Zeitfensters von 2–60 s
    • Automatische oder manuell wählbare Displaydrehung in 90°-Schritten
    • Zwei werkseitige Kalibriereinstellungen und neun Speicherplätze für kundenspezifische Kalibrierungen

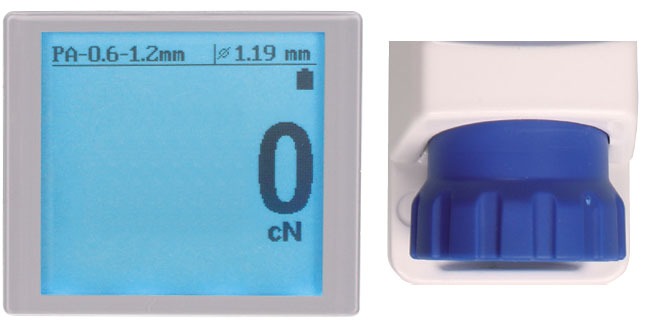

    • Einstellbare Materialdickenkompensation bei ausgewählten Modellen
    • Benutzerdefinierte Alarmgrenzen für minimale und maximale Zugspannung
    • USB-Schnittstelle zur Datenübertragung und Analyse am PC

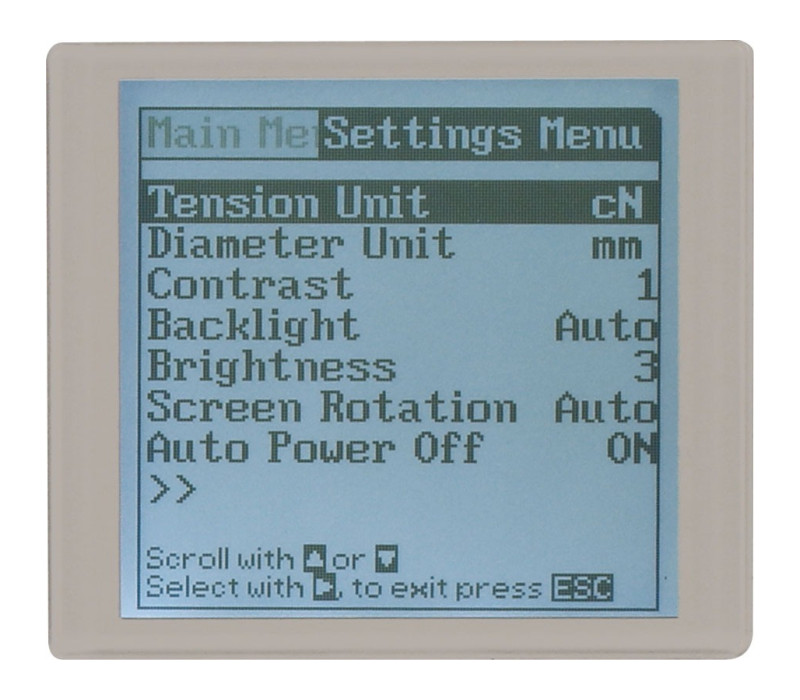

    • Einstellungen können durch ein Passwort geschützt werden
    • 12 Monate Garantie
    Lieferumfang
    • Digitaler Zugspannungsmesser DTX mit integriertem wiederaufladbarem LiPo-Akku
    • USB-Netzadapter mit vier Steckadaptern (EU/US/UK/AUS-NZ)
    • USB-Kabel
    • Software Tension Inspect 3 auf USB-Stick für Windows 7 oder höher
    • Werksbescheinigung über die Übereinstimmung mit der Bestellung, Typ 2.1 nach EN 10204
    • Bedienungsanleitung
    • Transportkoffer

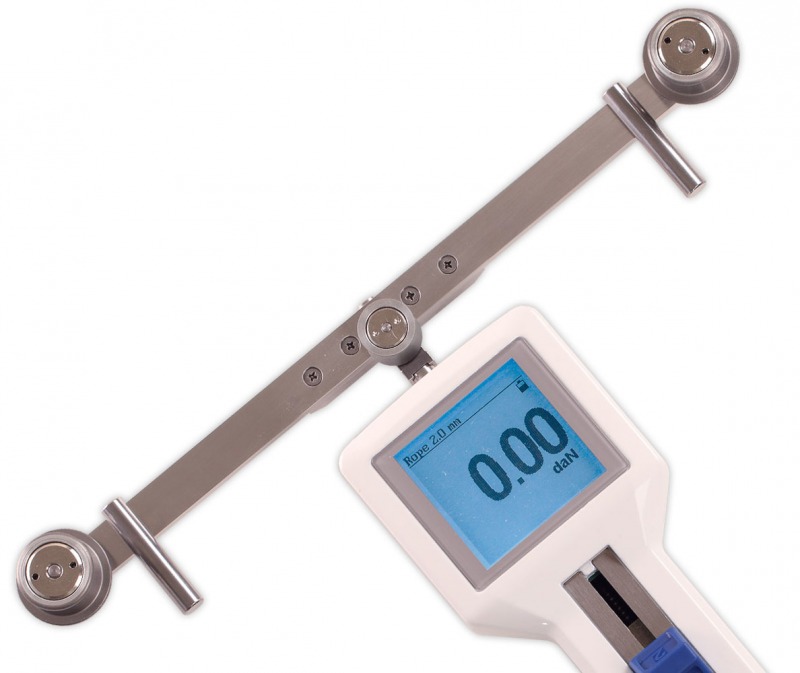

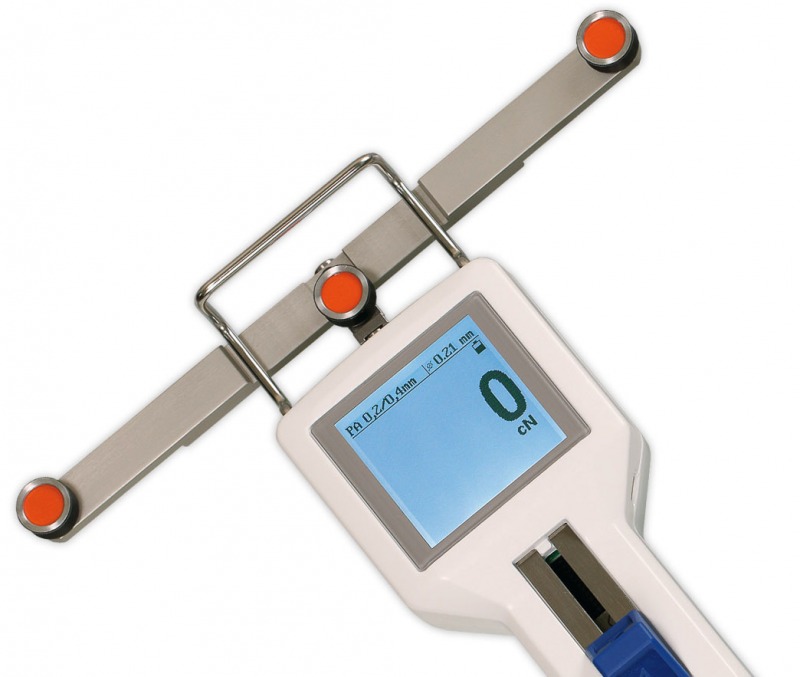

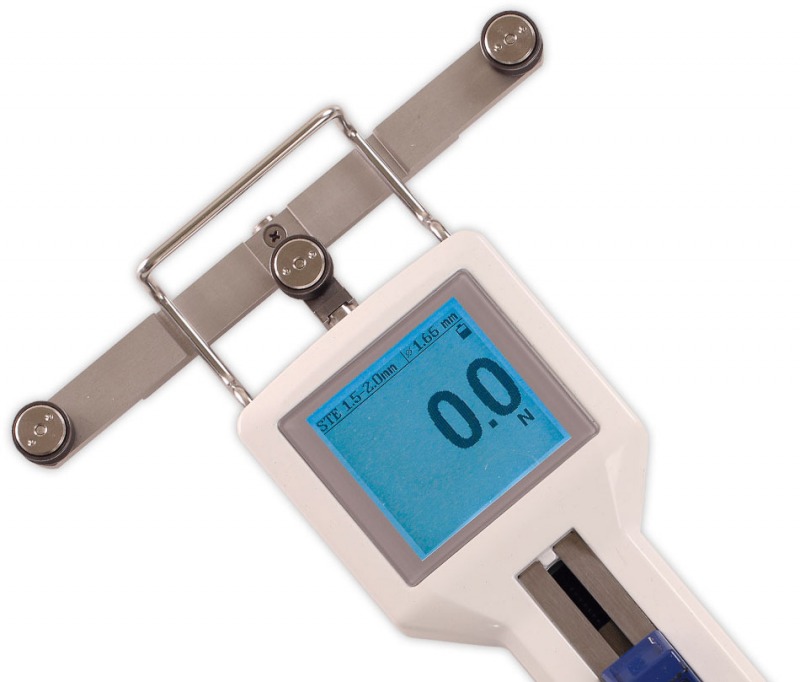

    Messbereiche12 modellabhängige Messbereiche von 1–200,0 cN bis 0,6–60,00 daN
    Die einzelnen Modelle finden Sie unter Messbereiche
    GenauigkeitPolyamid (PA), 5–100% des Messbereichsendwerts: ±0,5% des Messbereichsendwerts ±1 Digit
    Übriger Zugspannungsbereich und andere Kalibriermaterialien: ±3% des Messbereichsendwerts ±1 Digit
    Werkseitige und kundenspezifische Kalibrierungen2 werkseitige Kalibriereinstellungen und 9 Speicherplätze für kundenspezifische Kalibrierungen
    MaßeinheitenZugspannung: cN, daN, g, kg, N, lb
    Materialdicke: mm, inch
    Die verfügbaren Zugspannungseinheiten hängen vom Messbereich des jeweiligen Modells ab

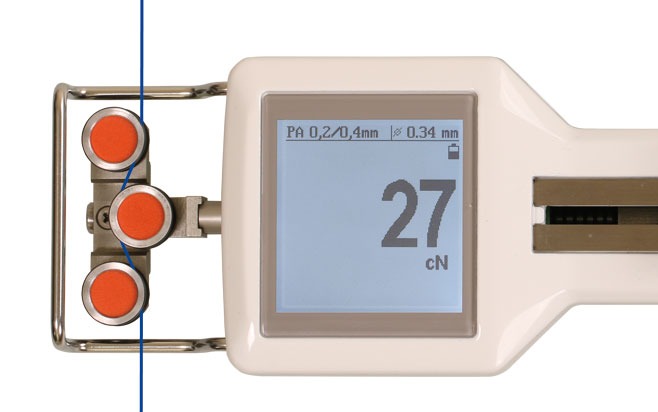

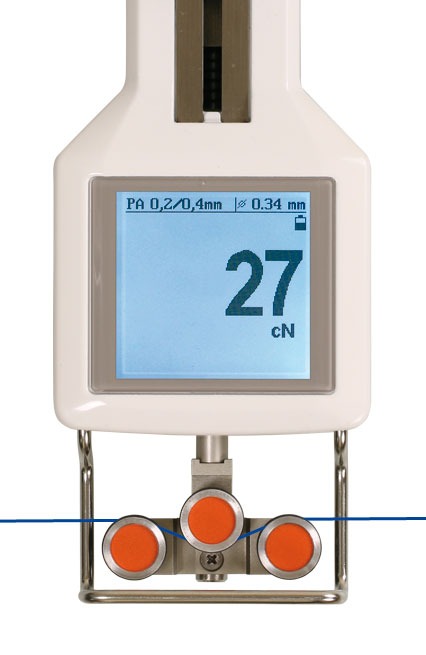

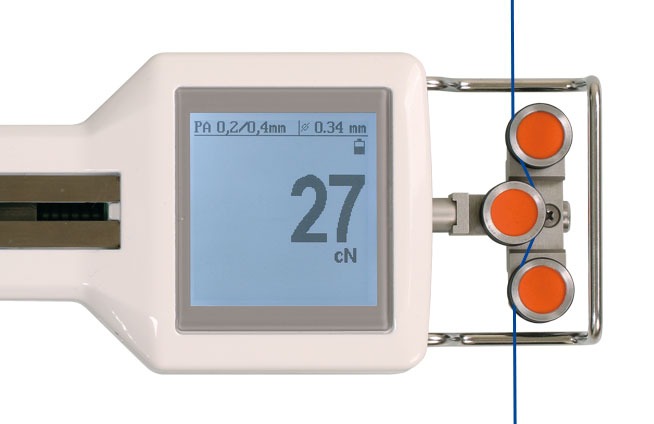

    MessprinzipDehnungsmessstreifenbrücke mit Drei-Rollen-Messsystem
    MessfrequenzMax. 1 kHz (1.000 Messungen/s); interne Abtastfrequenz 8 kHz
    SignalverarbeitungDigital, 16-Bit-A/D-Wandler

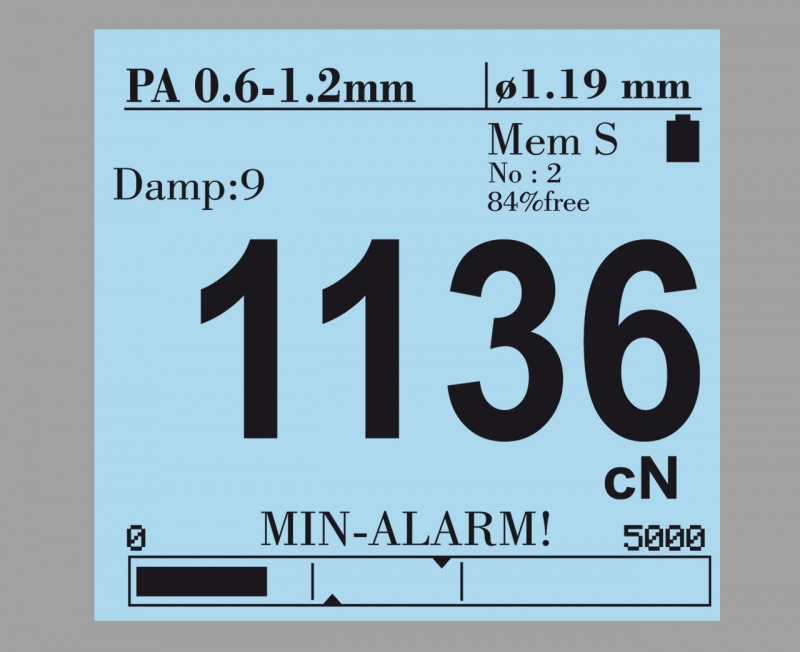

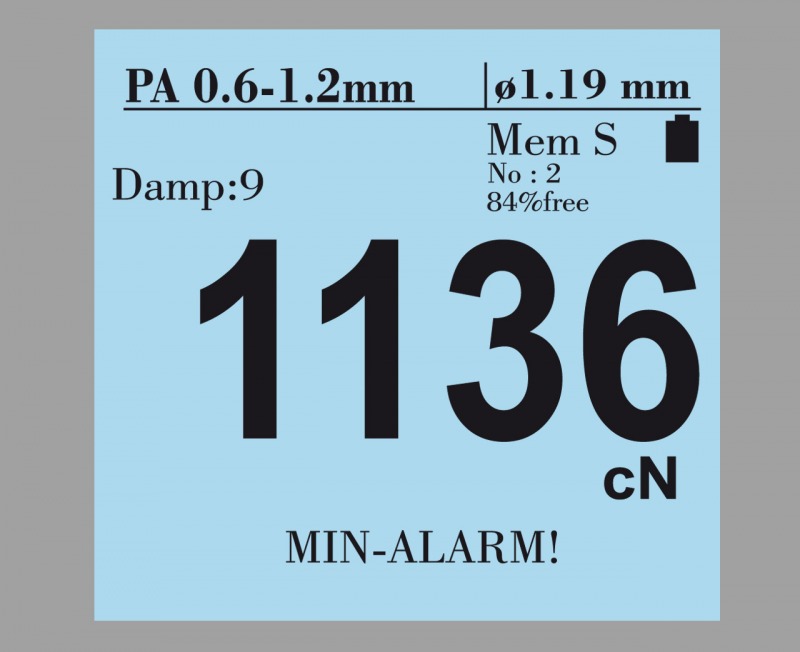

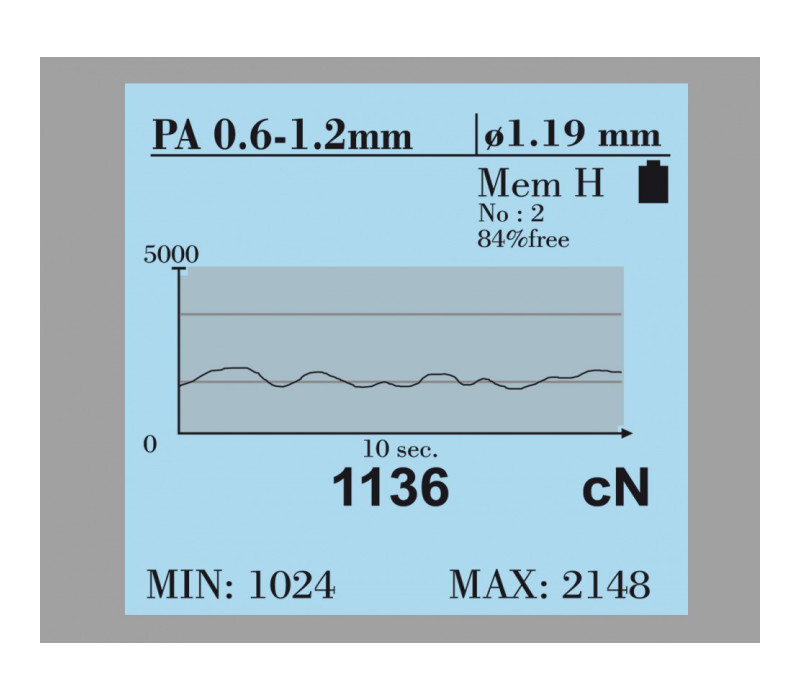

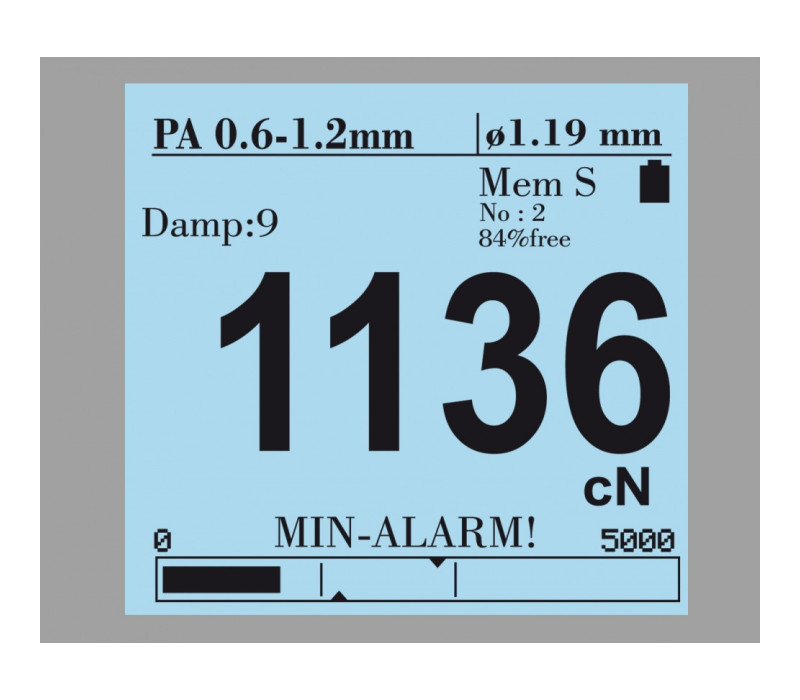

    DisplayFarb-TFT-Display mit drei Anzeigemodi: numerisch, numerisch mit Balkendiagramm und X-Y-Diagramm (Zugspannung über die Zeit)
    Displayaktualisierung2 Aktualisierungen pro Sekunde

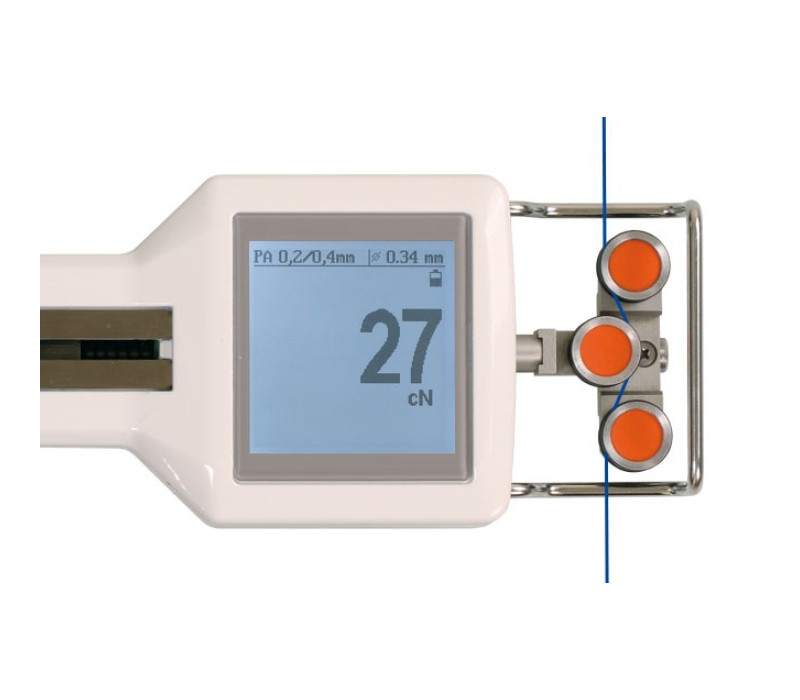

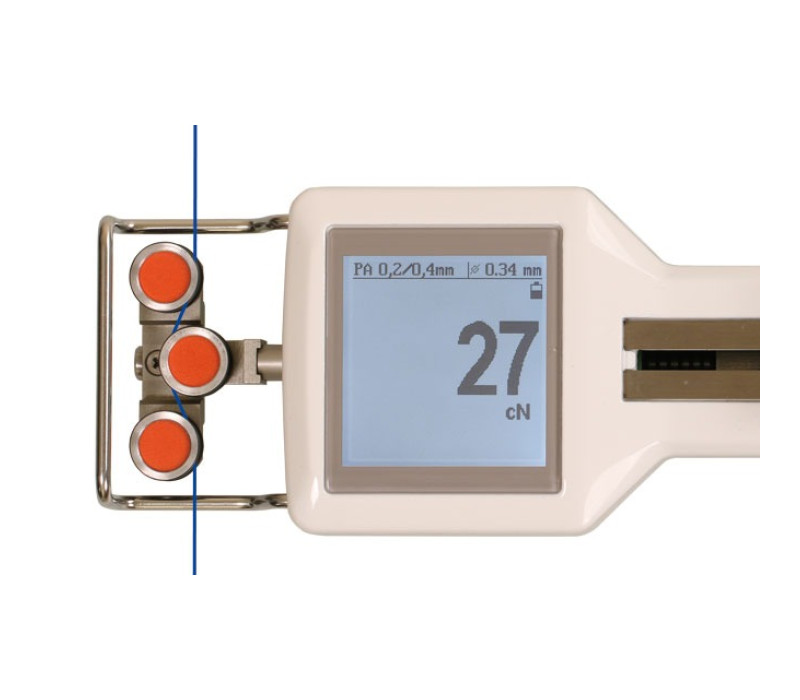

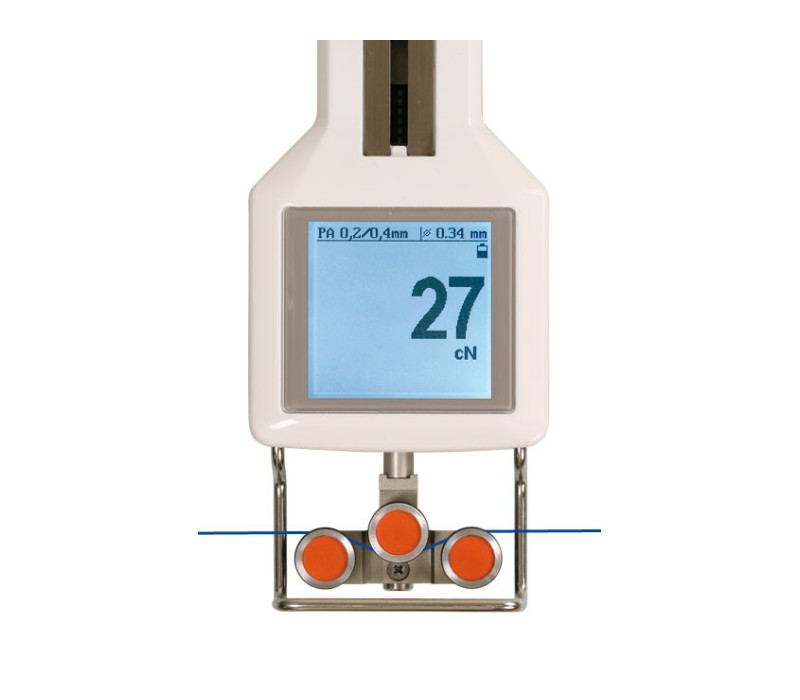

    Displaydrehung0°, 90°, 180° oder 270°; automatische Ausrichtung verfügbar
    MIN/MAX-ZeitfensterEinstellbar von 2 bis 60 Sekunden
    DatenspeicherBis zu 60.000 Messwerte in maximal 255 Messreihen
    Speichermodi5 Modi: S (Standard), H (Halten), C (Kontinuierlich), F (Schnell) und D (Auf Anforderung)
    Einstellbarer Auslösewert für die Aufzeichnung in den Modi S, C und F
    Statistische WerteMinimalwert, Maximalwert, Mittelwert und letzter Messwert; die Statistik gespeicherter Messreihen umfasst außerdem Standardabweichung und Anzahl der Messwerte
    DatenausgabeUSB-Schnittstelle zur Datenübertragung an einen PC (Software Tension Inspect 3 im Lieferumfang)
    Elektronische DämpfungEinstellbare elektronische Dämpfung (Mittelwertbildung), 9 Stufen
    Kalibrierungsfeineinstellung±10% in Schritten von 1%

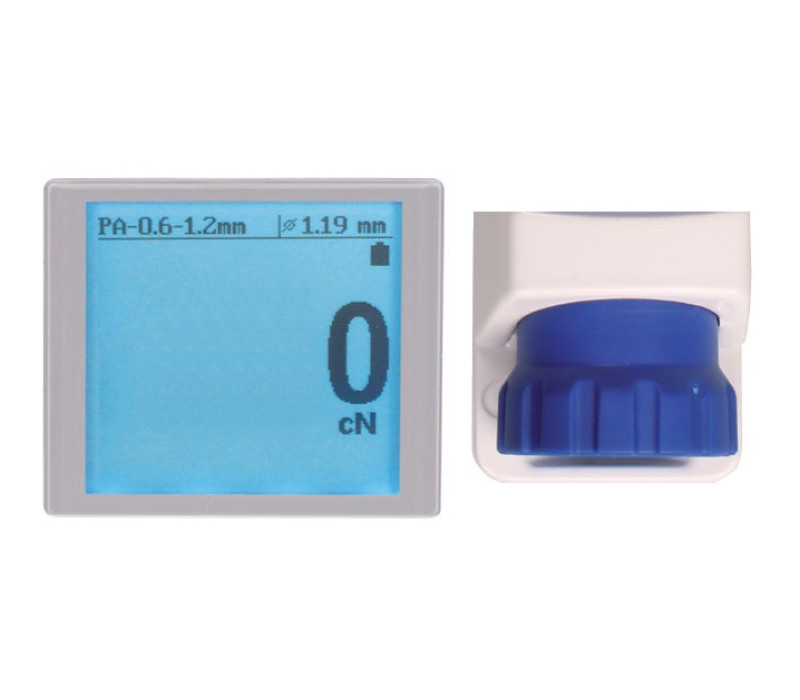

    MaterialdickenkompensationMax. 2,5 mm; vorhanden bei DTX-500 bis DTX-30K. Nicht vorhanden bei DTX-200, DTX-50K oder DTX-60K-ASYB
    MessrollenauslenkungMax. 0,2 mm
    MessbereichsüberschreitungCa. 10% über dem Messbereichsendwert, ohne Genauigkeitsgarantie
    Überlastschutz100% des Messbereichsendwerts
    PasswortschutzEinstellungen können durch ein Passwort geschützt werden
    Automatische AbschaltungNach ca. 3 Minuten Inaktivität, sofern aktiviert
    StromversorgungWiederaufladbarer LiPo-Akku; bis zu 30 Stunden Dauerbetrieb
    Ladezeit ca. 3,5 Stunden
    USB-Netzadapter: 100–240 V AC
    Betriebstemperatur10–45 °C
    Relative LuftfeuchtigkeitMax. 85% RH
    TemperaturkoeffizientVerstärkung: weniger als ±0,01% des Messbereichsendwerts/°C bei 25 °C
    Nullpunkt: besser als ±0,03% des Messbereichsendwerts/°C bei 25 °C
    GehäusematerialAluminiumdruckguss

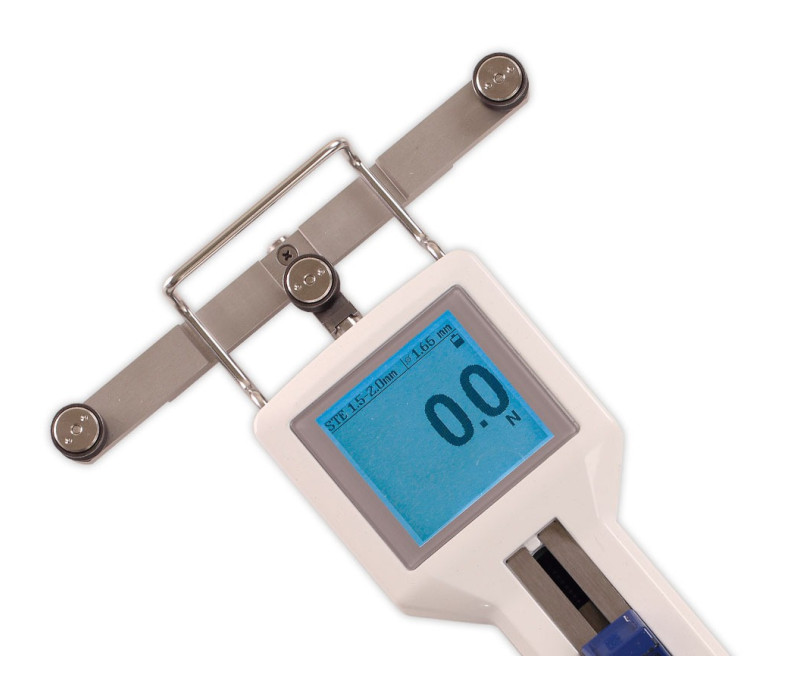

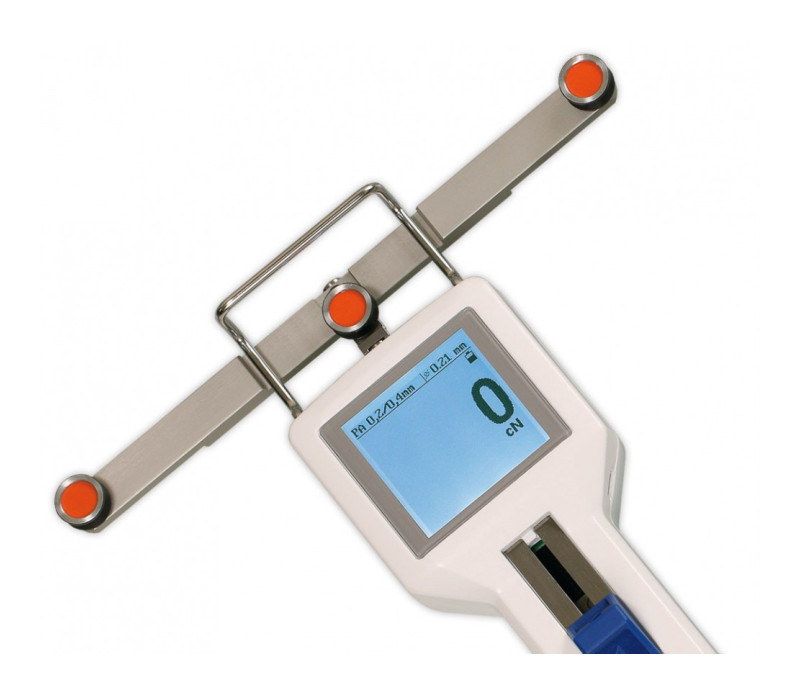

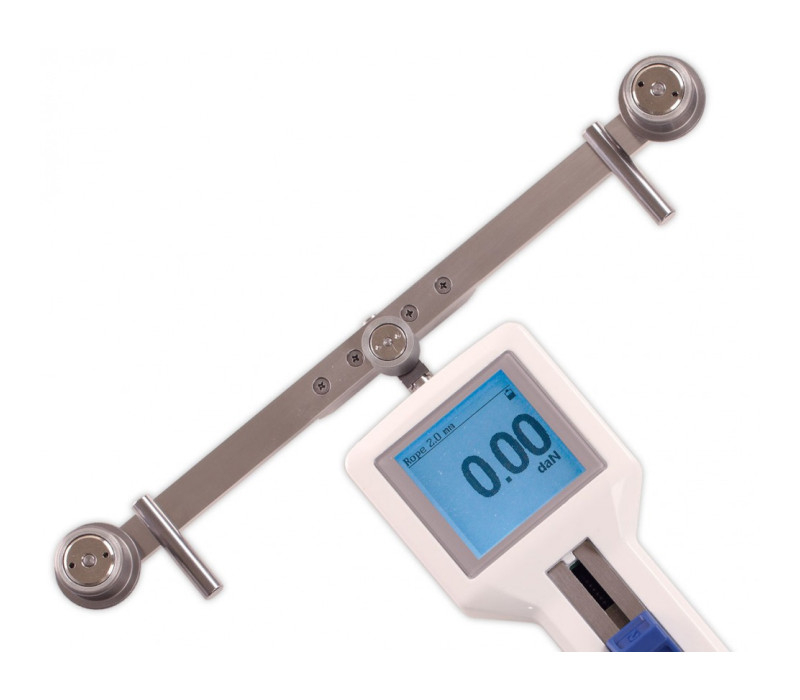

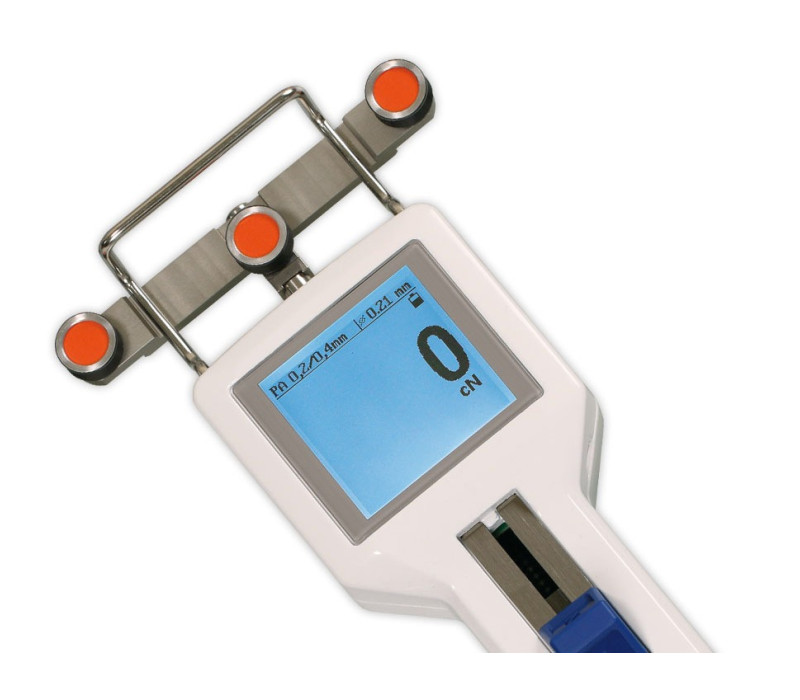

    Gehäuseabmessungen265 × 78,5 × 46 mm (L × B × H); die Messkopfabmessungen variieren je nach Modell
    GewichtDTX-200 bis DTX-50K: ca. 875 g netto (1.550 g brutto)
    DTX-60K-ASYB: ca. 1.040 g netto (2.700 g brutto)
    Mitgeliefertes ZertifikatWerksbescheinigung über die Übereinstimmung mit der Bestellung, Typ 2.1 nach EN 10204
    Garantie12 Monate

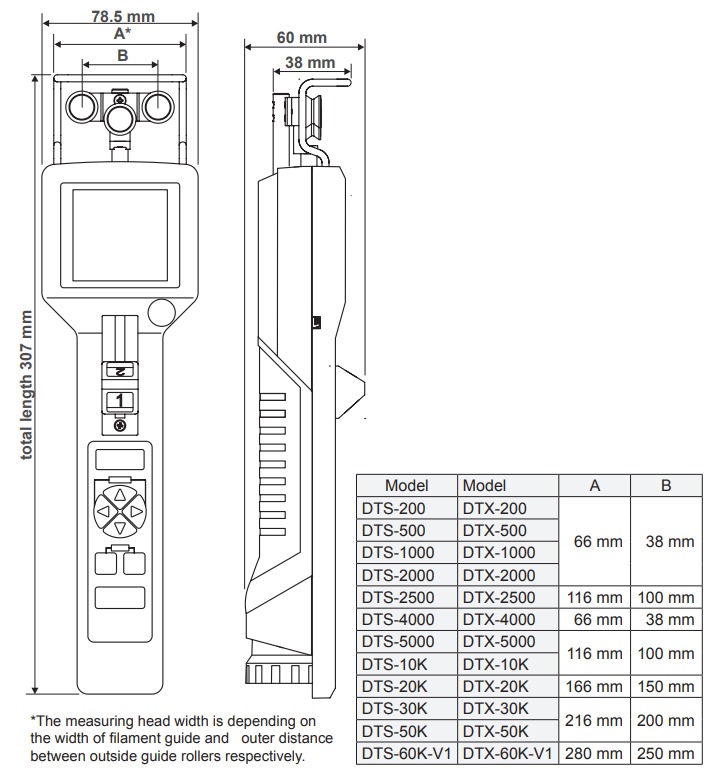

    Abmessungen-DTX

    Spannungsbereiche

    Aufzeichnungsmodi und Rollen

    Datenaufzeichnungsmodi

    Der DTX bietet fünf Aufzeichnungsmodi für unterschiedliche Mess- und Analyseanforderungen.

    Modus Funktion

    S – Standard

    Erfasst statistische Werte über einen benutzerdefinierten Messzeitraum, ohne die einzelnen Messwerte zu speichern.

    H – Halten

    Friert die grafische Anzeige ein und speichert bis zu 128 der letzten Messwerte zusammen mit statistischen Werten zur späteren Auswertung.

    C – Kontinuierlich

    Zeichnet 2 Messwerte pro Sekunde über einen einstellbaren Zeitraum von 1 Sekunde bis 1 Stunde auf, einschließlich statistischer Auswertung.

    F – Schnell

    Zeichnet 1.000 Messwerte pro Sekunde über einen einstellbaren Zeitraum von 1 bis 60 Sekunden auf, einschließlich statistischer Auswertung.

    D – Auf Anforderung

    Speichert einzelne Messwerte auf Bedienereingabe zusammen mit statistischen Werten.

    In den Modi S, C und F kann die Aufzeichnung durch einen benutzerdefinierten Zugspannungswert ausgelöst werden. Beim Wechsel in einen anderen Aufzeichnungsmodus werden die im vorherigen Modus gespeicherten Daten gelöscht.

    Führungsrollenoptionen

    Die Wahl der Rollen richtet sich nach dem zu messenden Material und seiner Laufgeschwindigkeit. Der DTX ist standardmäßig mit V-genuteten Rollen aus hartbeschichtetem Aluminium ausgestattet. Der DTX-60K-ASYB wird mit asymmetrisch genuteten Rollen aus vergütetem Stahl geliefert.

    Rollencode Maximale Laufgeschwindigkeit Rollenmaterial / Ausführung

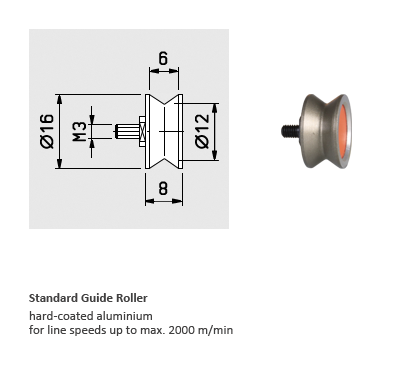

    Standard

    2000 m/min

    Hartbeschichtetes Aluminium, V-Nut

    Code K

    3500 m/min

    Hartbeschichtetes Aluminium, V-Nut

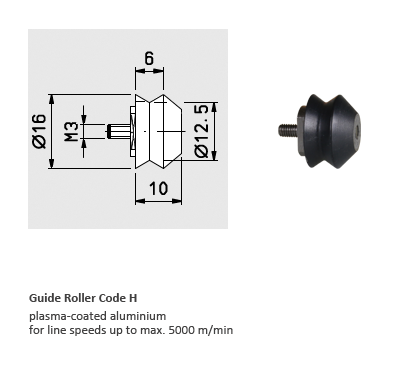

    Code H

    5000 m/min

    Plasmabeschichtetes Aluminium, V-Nut

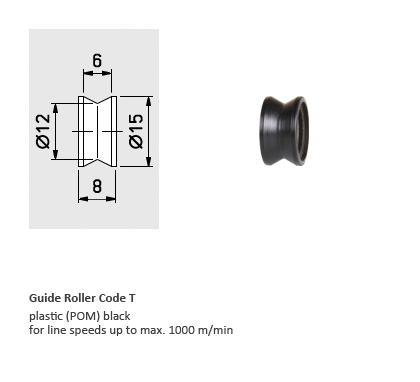

    Code T

    1000 m/min

    Schwarzer POM-Kunststoff, V-Nut

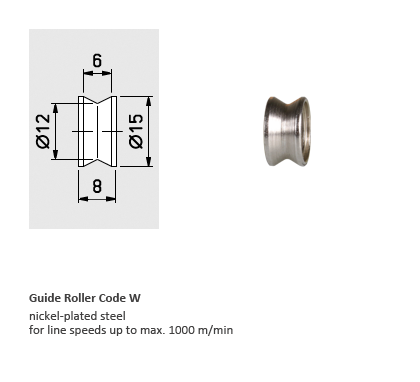

    Code W

    1000 m/min

    Vernickelter Stahl, V-Nut

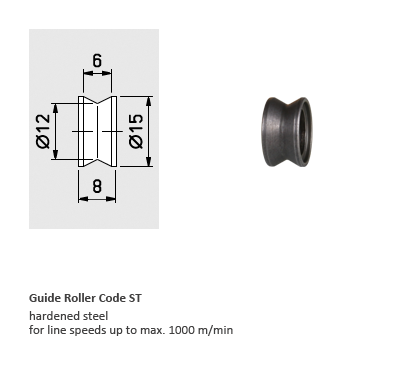

    Code ST

    1000 m/min

    Gehärteter Stahl, V-Nut

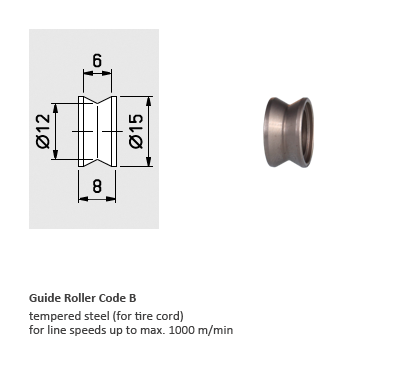

    Code B

    1000 m/min

    Vergüteter Stahl für Reifencord, V-Nut

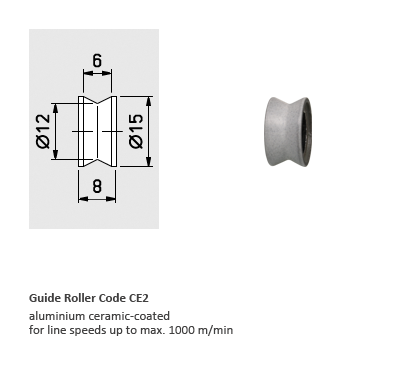

    Code CE2

    1000 m/min

    Keramikbeschichtetes Aluminium, V-Nut

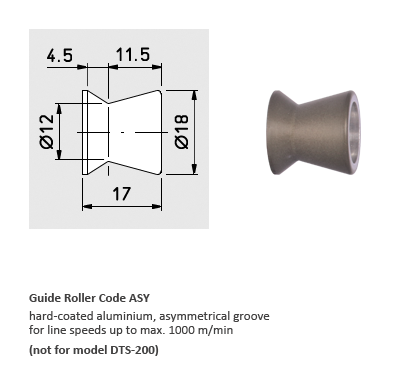

    Code ASY

    1000 m/min

    Hartbeschichtetes Aluminium, asymmetrische Nut

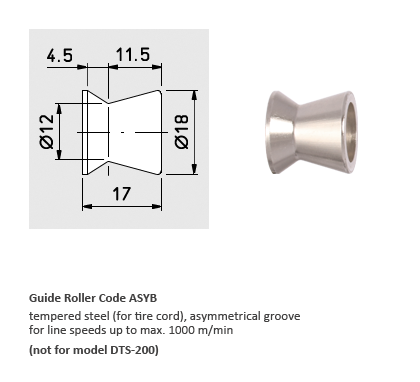

    Code ASYB

    1000 m/min

    Vergüteter Stahl für Reifencord, asymmetrische Nut

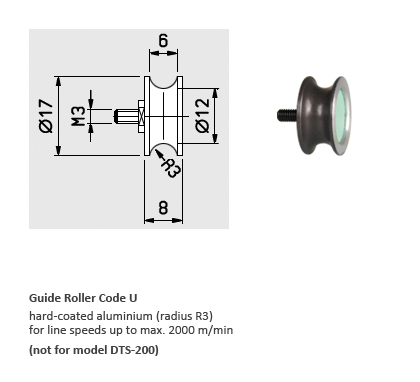

    Code U

    2000 m/min

    Hartbeschichtetes Aluminium, U-Nut

    Die Codes ASY, ASYB und U sind für DTX-200 nicht erhältlich. Alternative Rollen müssen bei der Bestellung des Geräts angegeben werden.

    Optionen

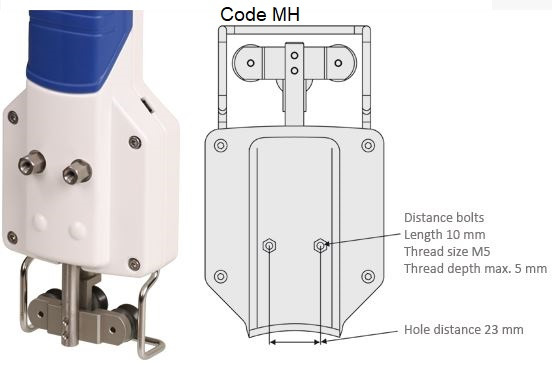

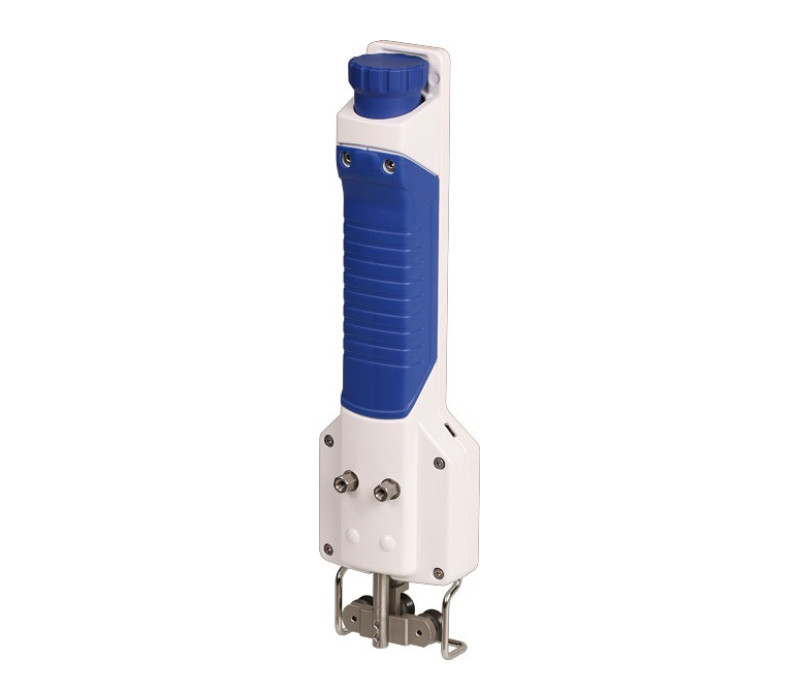

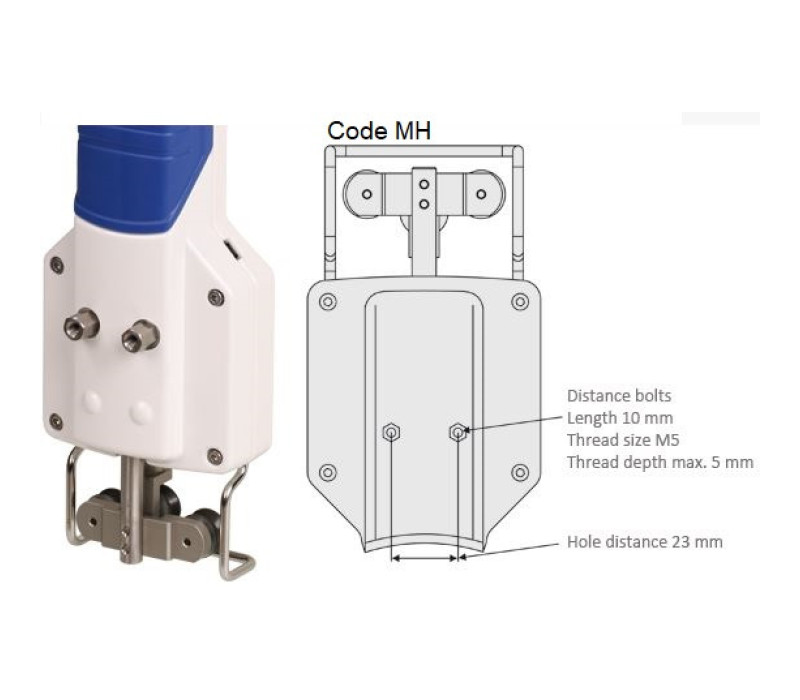

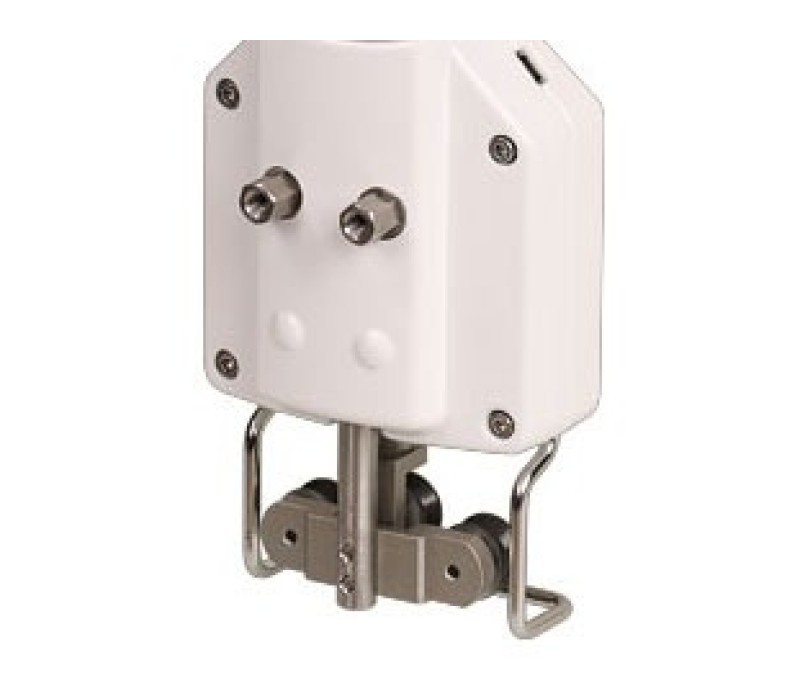

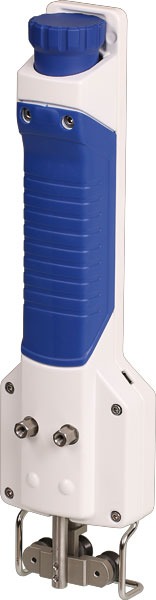

    Code MH — Stationäre Montage

    Werkseitig vorbereitete Gewindebohrungen mit abnehmbaren Distanzbolzen für stationäre Messanwendungen. Muss bei der Bestellung angegeben werden; eine Nachrüstung ist nicht möglich.

    Bestellen

    Produkte
    Artikel Produkt
    136628DTX-200_Digitale Zugspannungsmesser 2-200 cN
    136615DTX-500_Digitale Zugspannungsmesser 5-500 cN
    136286DTX-1000_Digitale Zugspannungsmesser 10-1000 cN
    136328DTX-2000_Digitale Zugspannungsmesser 20-2000 cN
    136495DTX-2500_Digitale Zugspannungsmesser 25-2500 cN
    136310DTX-4000_Digitale Zugspannungsmesser 40-4000 cN
    136467DTX-5000_Digitale Zugspannungsmesser 50-5000 cN
    136458DTX-10K_Digitale Zugspannungsmesser 0.1-10 daN
    137043DTX-20K_Digitale Zugspannungsmesser 0.2-20 daN
    137044DTX-30K_Digitale Zugspannungsmesser 0.3-30 daN
    136217DTX-50K_Digitale Zugspannungsmesser 0.5-50 daN
    136981DTX-60K-ASYB_Digitale Zugspannungsmesser 0.6-60 daN
    Zubehör
    Artikel Produkt
    136673Code MH_Befestigungslöcher für den stationären Einsatz
    136618Code WL_Wi-Fi-Datenübertragung
    139750Code H_Plasmabeschichtete Aluminiumwalzen - 5000 m/min
    130042Code T_POM-Führungsrollen - 1000 m/min
    130208Code W_Nickelbeschichtete Stahlführungsrollen - 1000 m/min
    133906Code ST_Gehärtete Stahlrollen - 1000 m/min
    130018Code B Gehärtete Stahlrollen zur Messung von Reifenkord - 1000 m/min
    130041Code CE2_Keramisch beschichtete Aluminiumwalzen - 1000 m/min
    132148Code ASY_Hartbeschichtete Aluminiumwalzen, asymmetrische Nut - 1000 m/min
    138107Code ASYB_Gehärtete Stahlrollen für Reifenkord, asymmetrische Nut - 1000 m/min
    130473Code U Hartbeschichtete Aluminium-U-Nut-Rollen - 2000 m/min
    133254Code K_Hartbeschichtete Aluminiumwalzen - 3500 m/min
    136966Code EM1_Kalibrierung anhand einer vom Kunden bereitgestellten Probe
    140726CIC-E-TENSION_Kalibrierungszertifikat für neue Geräte
