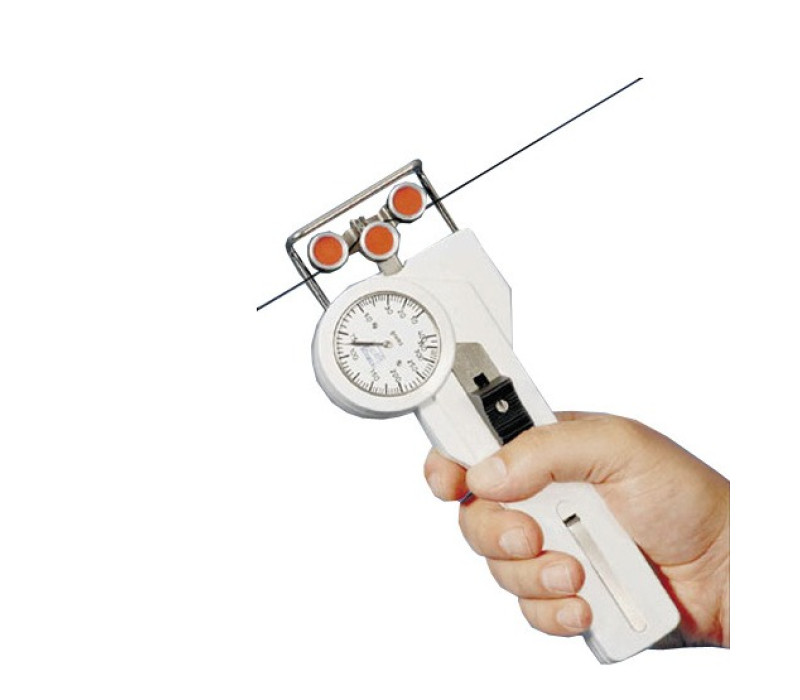

DX2 Zugspannungsmesser

DX2 Zugspannungsmesser

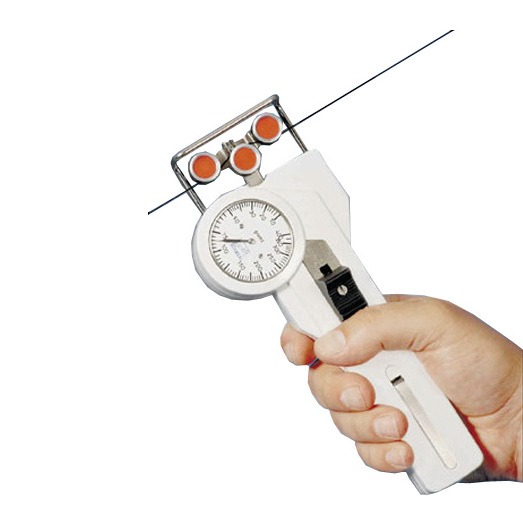

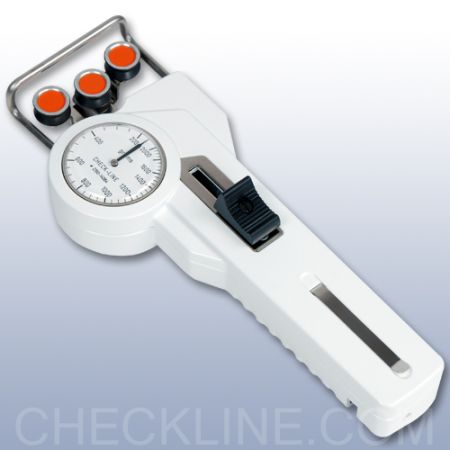

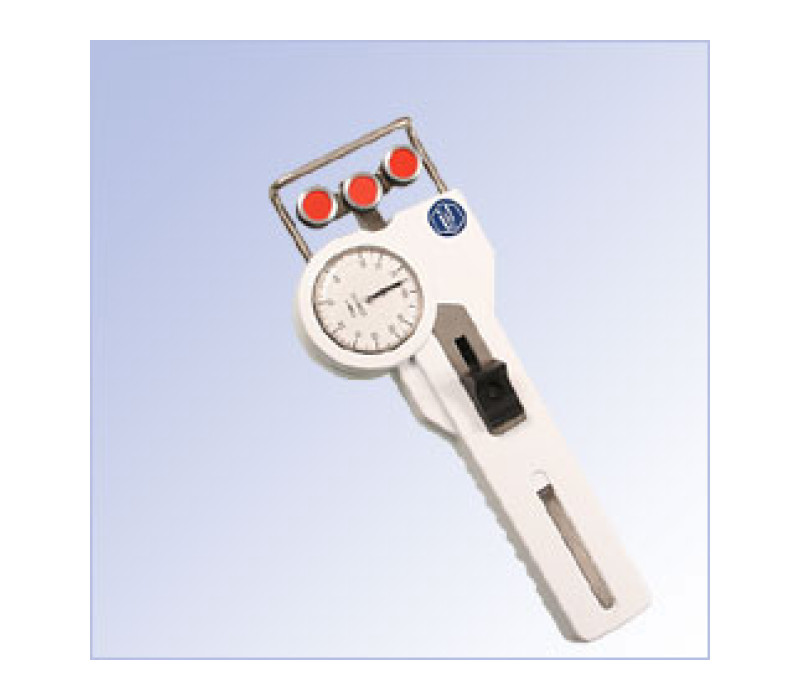

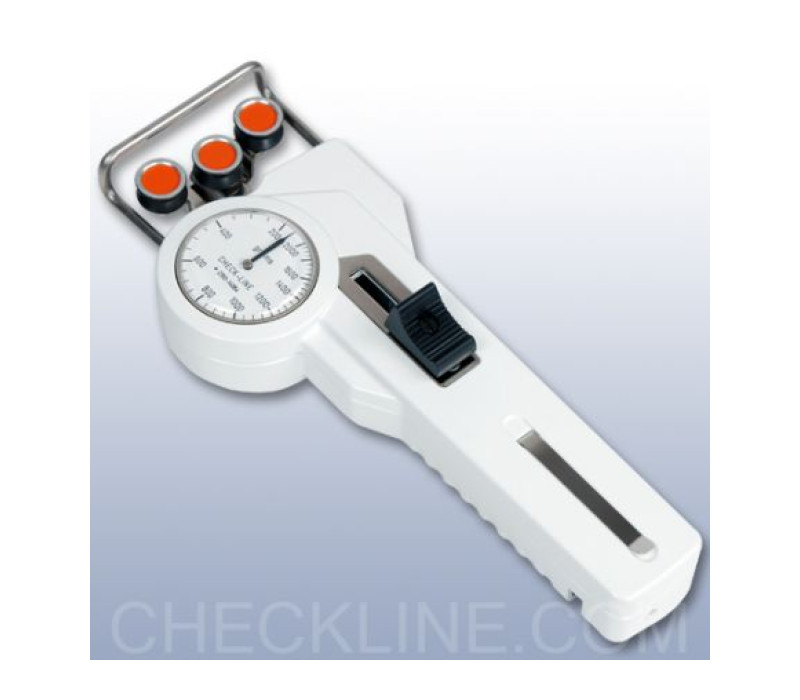

Ein Zugspannungsmesser hergestellt für extrem akkurate Messergebnisse. Die genaue Bewegung, kugelgelagerten Rollen und das robuste Aluminiumgehäuse machen das DX2 ideal für auch härteste Produktionsumgebungen.

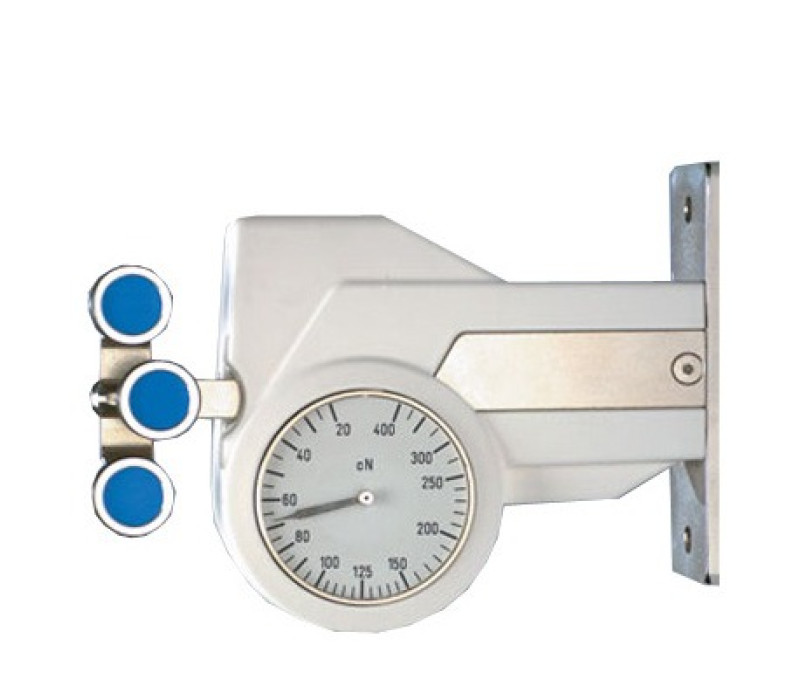

Der eingebaute Materialstärkenausgleich maximiert die Genauigkeit, wenn Fasern von unterschiedlichen Durchmessern verwendet werden. Mit den vorhandenen Montagebohrungen wird eine stationäre Befestigung zum fortlaufenden Messen der Spannung ermöglicht.

Preisanfrage >>

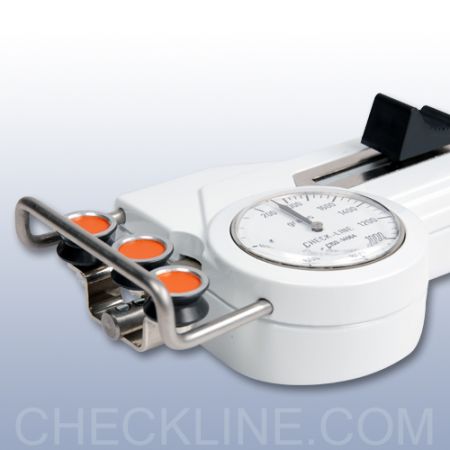

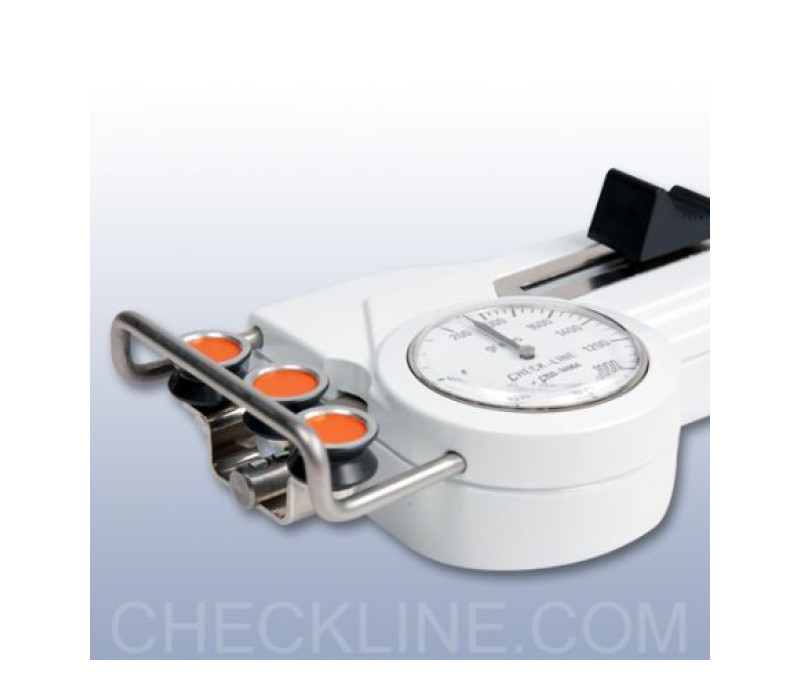

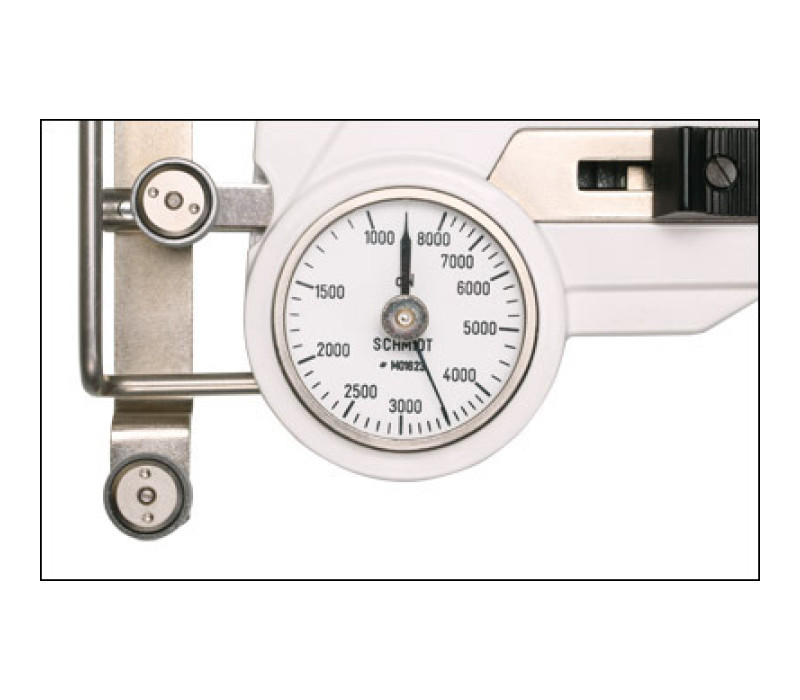

Einfangbügel und Mechanismus mit Führungsrollen leiten das laufende Material in die V-Nuten, sodass Brüche und Snags ausgeschlossen werden

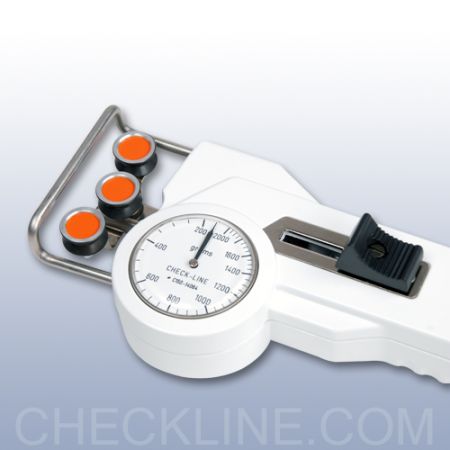

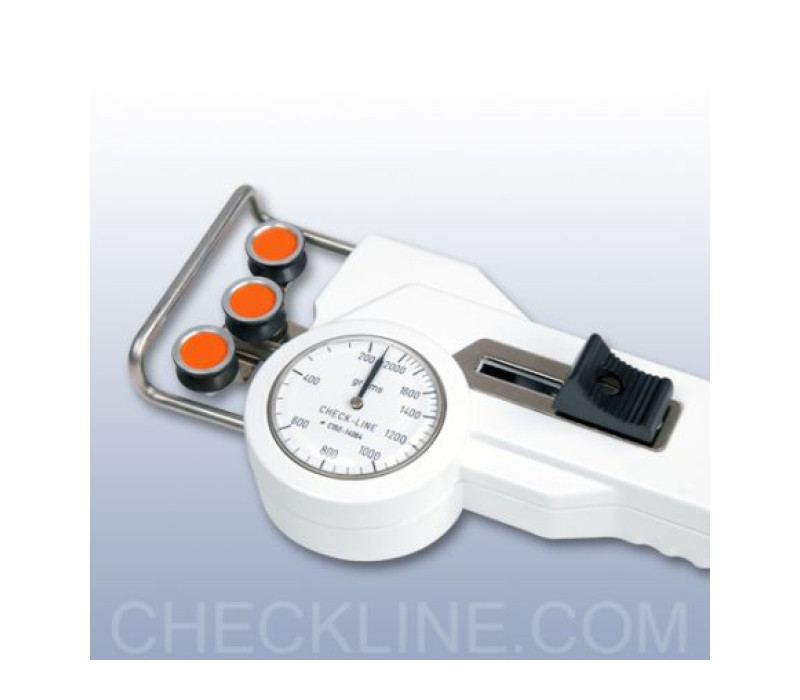

V-förmige Führungsrollen mit Kugellager
Durch den Gegenhalter auf der Rückseite kann die äußere Rollvorrichtung einfacher bewegt werden. Empfehlenswert bei höheren Messbereichen.
Höchste Genauigkeit durch individuelle Kalibrierung der Geräte
Alles auf einen Blick:
- die Führungsrollen
- das Messgut
- das Messergebnis
Werksbescheinigung 2.1 nach EN 10204 wird kostenlos mitgeliefert
Optional erhältlich: Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht

Spannungsbereiche

Model	Ranges	Messkopfbreite* mm	SCHMIDT Kalibrierungsmaterial **	MTC***
DX2-50	10-50 cN	66	PA: 0.12 mm Ø	nein
DX2-120	20-120 cN	66	PA: 0.12 mm Ø	nein
DX2-200	20-200 cN	66	PA: 0.12 mm Ø	nein
DX2-400	20-400 cN	66	PA: 0.20 mm Ø	nein
DX2-1000	50-1000 cN	66	PA: 0.30 mm Ø	ja

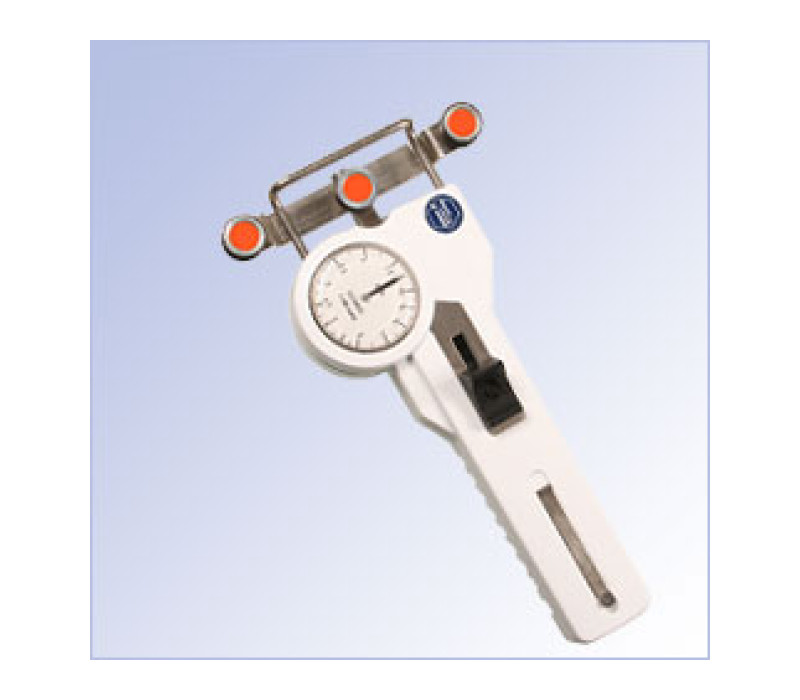

DX2-2000	200-2000 cN	116	PA: 0.50 mm Ø	ja
DX2-5000	400-5000 cN	116	PA: 0.80 mm Ø	ja
DX2-8000	1-8 daN	116	PA: 1.00 mm Ø	ja
DX2-10K	2.5-10 daN	116	PA: 1.00 mm Ø	ja
DX2-20K-L	5-20 daN	216	PA: 1.50 mm Ø	ja
Andere Spannungsbereiche und Messkopfbreiten sind auf Anfrage verfügbar. Andere Maßeinheiten sind ebenfalls verfügbar, wie zum Beispiel g oder kg. * Abhängig vom Modell: Einfangbügelbreite oder Außenabstand der Führungsrollen geeignet für 95% aller Anwendungen - PA = Polyamid-Monofil *MTC = Materialstärkenkompensator Spezielle Kalibrierung auf Kundenmaterial wird angeraten, wenn das zu messende Material stark von dem SCHMIDT Kalibrierungsmaterial im Durchmesser, Härte oder Form abweicht. Dafür senden Sie uns ein 5 m Muster Ihres Materials.

Product options

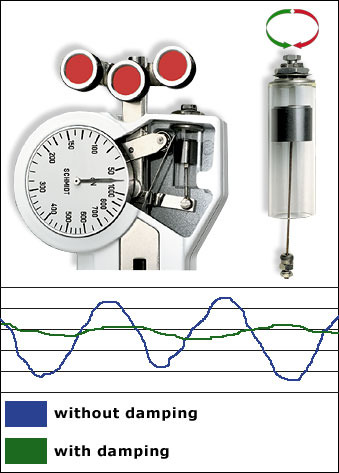

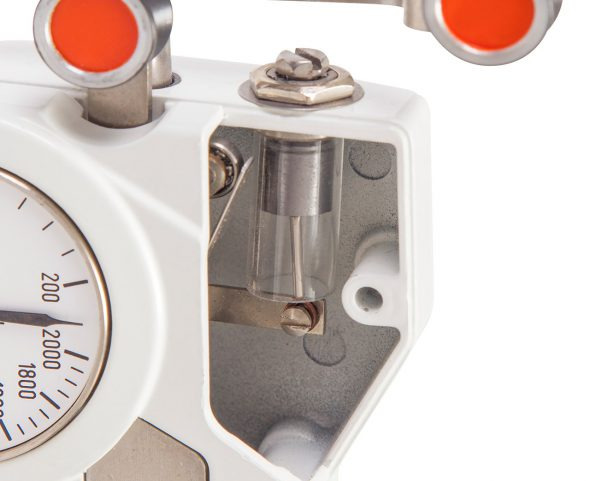

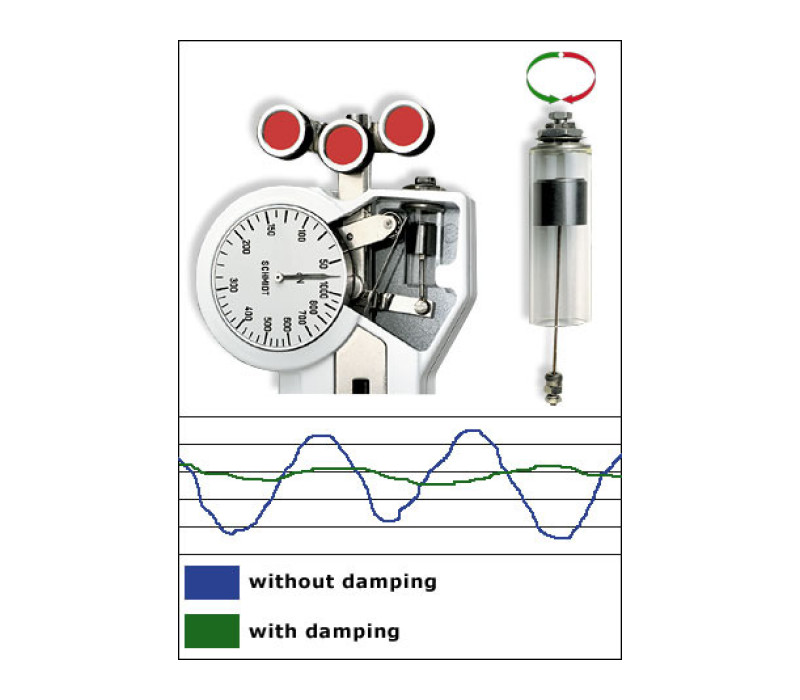

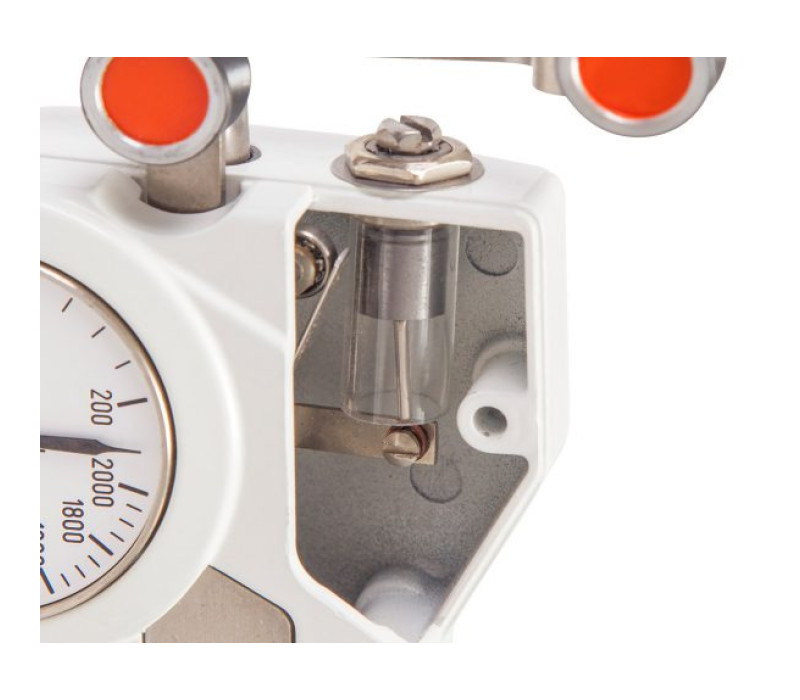

Code A: Luftdämpfung

Dieser einstellbarer mechanischer Luftdämpfungszylinder ist für Anwendungen, bei denen große Schwankungen der gemessenen Spannung auftreten, wie bei Spul- und Wickelmaschinen, empfohlen. Dadurch ist sichergestellt, dass stabile Spannungsmesswerte auf der Skala abgelesen werden können.

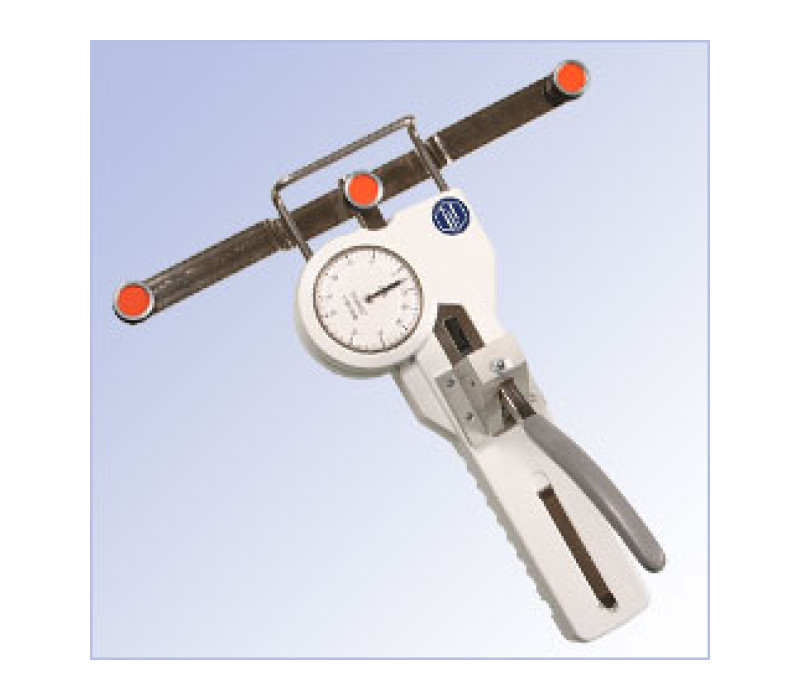

Code L: Spezieller Hebel

Erleichtert die Erfassung des laufenden Materials, wenn hohe Spannungen gemessen werden. Senkt die Kraft, die notwendig ist, um die äußeren Rollen zu verlängern: Empfohlen für Spannungsbereiche von 10 daN und höher.

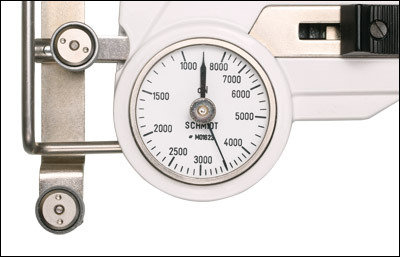

Code M: Schleppzeiger

Behält den höchsten Messwert (PEAK). Verfügbar für mechanische Spannungsmessgeräte.

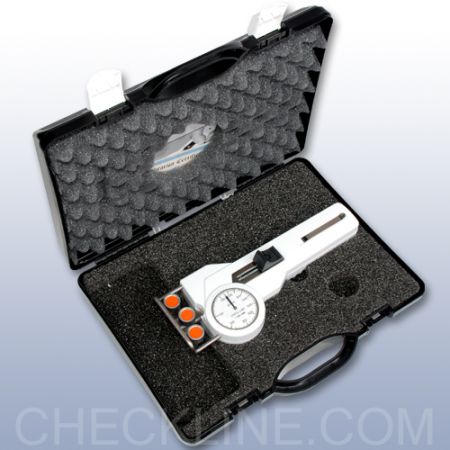

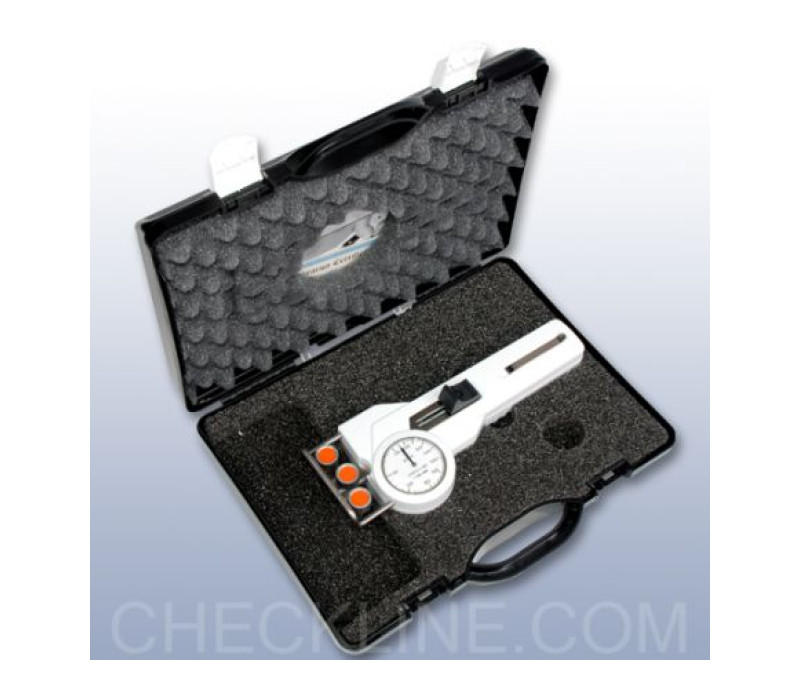

Der DX2 Spannungsmesser wird als komplettes Set inkl. Gebrauchsanweisung in einem schaumstoffgefüllten Tragekoffer geliefert.

DX2 Datenblatt

Kalibrierung	Gemäß des SCHMIDT Herstellungsverfahren
Genauigkeit	±1% Vollausschlag oder ±1 Graduierung auf der Skala
Anzeige-Durchmesser	41 mm
Maximale Geschwindigkeit	2000 m/min (Standard) 2500 m/min (K) 5000 m/min (HS)
Luftfeuchtigkeit	max. 85% relative Feuchtigkeit
Gehäusematerial	Druckguss-Aluminium
Abmessungen:	225 x 90 x 44 mm

Produkte

Artikel	Produkt
132480	DX2-50 - Tension Meter 10-50 cN
130794	DX2-120 - Tension Meter 20-120 cN
132500	DX2-200 Tension Meter 20-200 cN
130393	DX2-400 Tension Meter 20-400 cN
140439	DX2-400-A Tension Meter 20-400 cN (with Air Damping)
125863	DX2-1000 Tension Meter 50-1000 cN
130031	DX2-2000 Tension Meter 200-2000cN
126908	DX2-5000 Tension Meter 400-5000cN
130057	DX2-8000 Tension Meter 1000-8000cN
134889	DX2-10K Tension Meter 2.5-10 daN
130682	DX2-20K-L Tension Meter 5-20 DaN

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns
