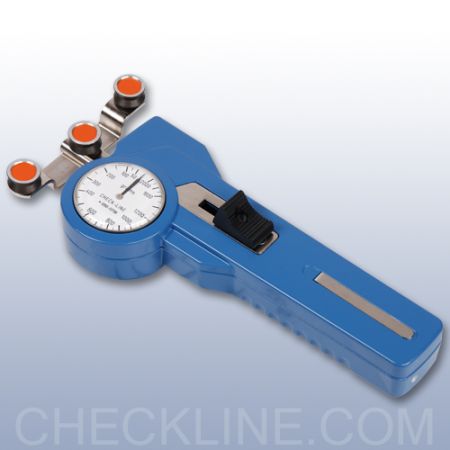

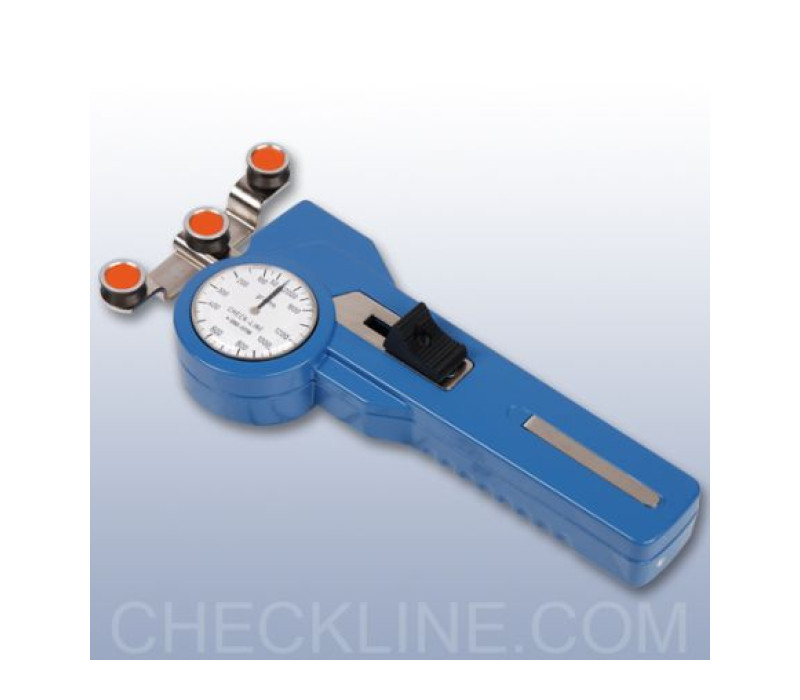

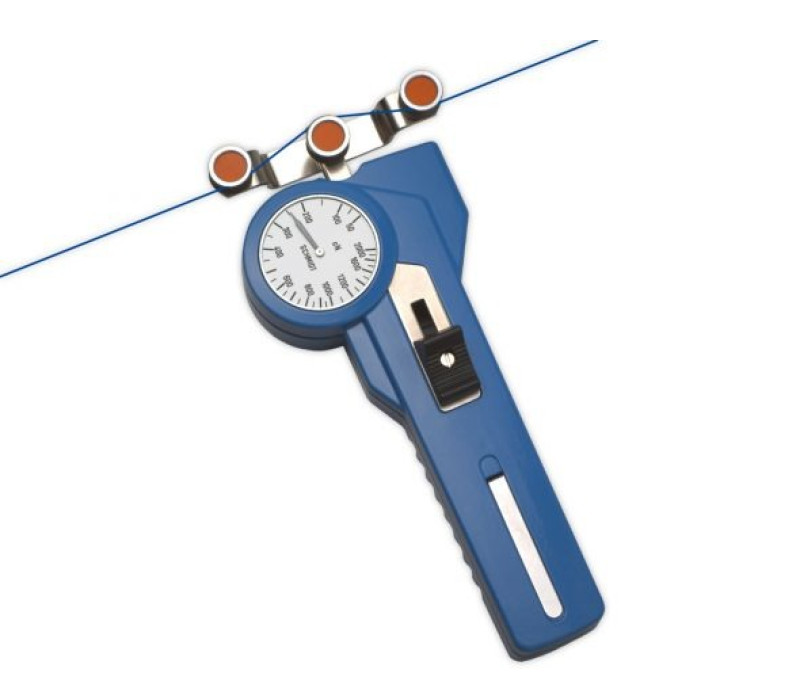

DX2-EDM Zugspannungsmesser für Draht

DX2-EDM Zugspannungsmesser für Draht

Wir empfehlen die Drahtspannung ein Mal pro Woche auf Beeinträchtigungen zu überprüfen. Abhängig vom Maschinentyp, sowie dem Drahtmaterial und Durchmesser, sollte die gemessene Spannung zwischen 50 und 3000 g liegen.

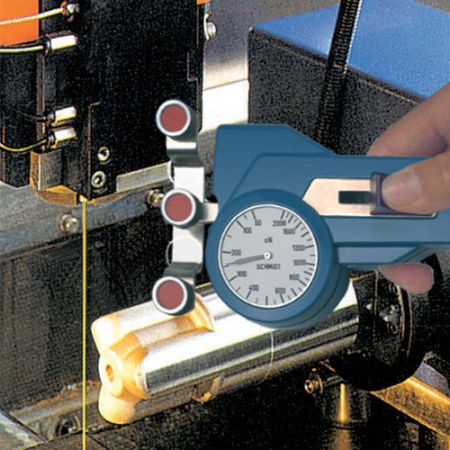

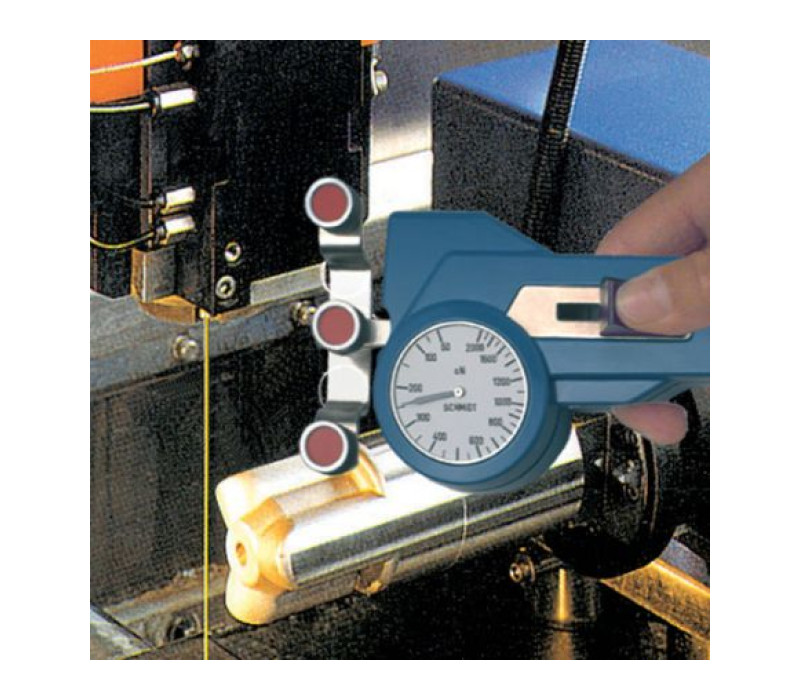

Die korrekte Erosion der Drahtspannung reduziert die Drahtschwingung und garantiert die höchste Genauigkeit Ihrer Maschinen. Überprüfen Sie die Spannung auf dem laufenden Draht immer im Kalibrierungsmodus und stellen Sie sicher, dass der Generator vor der Spannungsüberprüfung ausgeschaltet ist.

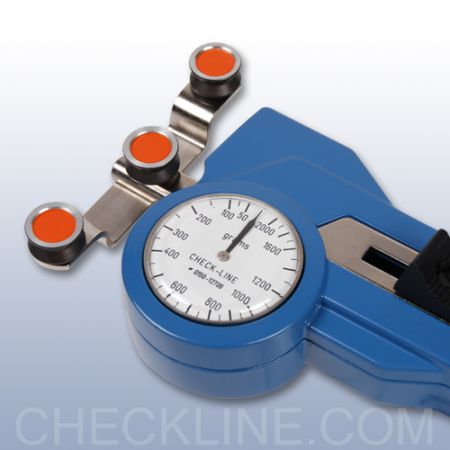

Einfach zu handhaben und zu lesen
Durch den Gegenhalter auf der Rückseite kann die äußere Rollvorrichtung einfacher bewegt werde

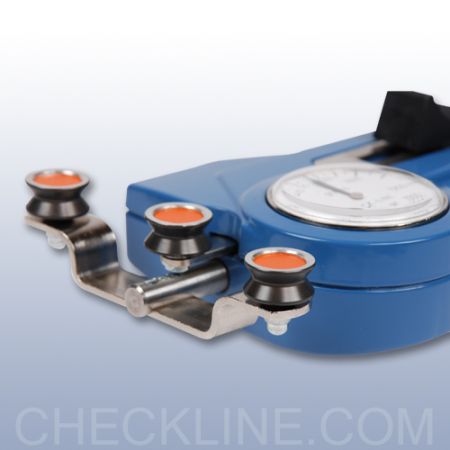

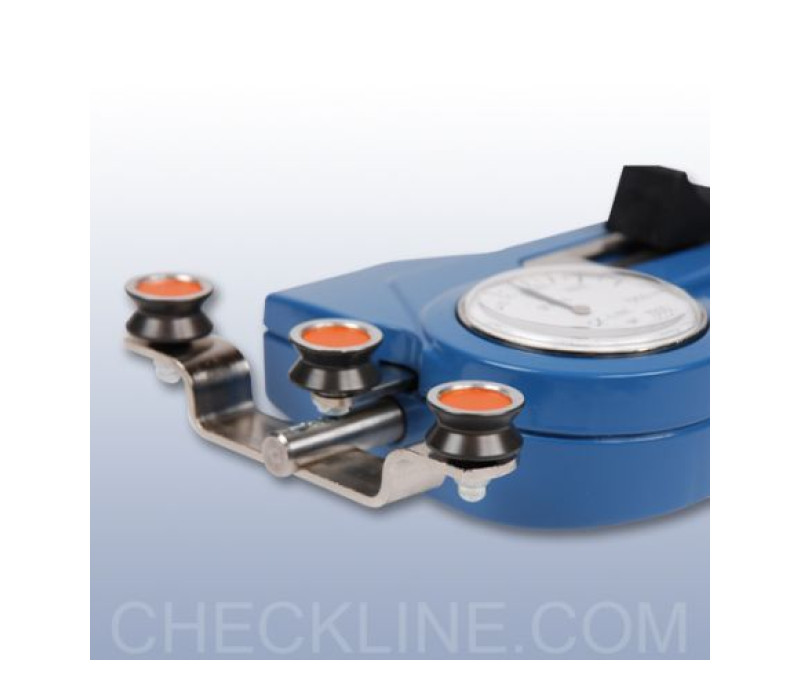

V-förmige Führungsrollen mit Kugellager

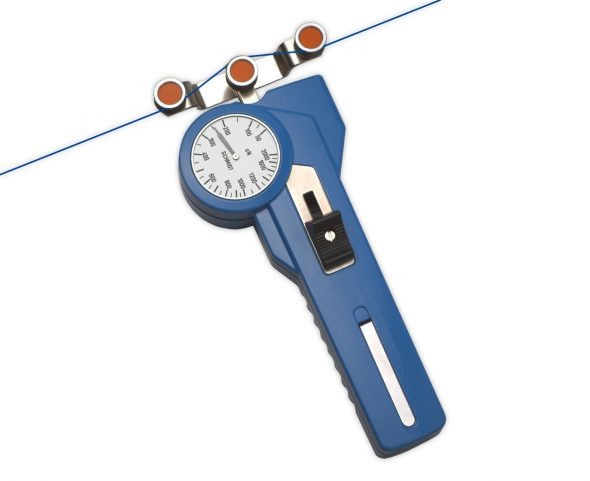

Mechanismus mit Führungsrollen garantieren einfache Erfassung des laufenden Materials
Alles auf einen Blick:
- die Führungsrollen
- das gemessene Material
- die Messergebnisse
Höchste Genauigkeit durch individuelle Kalibrierung der Geräte
Robustes Aluminiumgehäuse
Werksbescheinigung 2.1 nach EN 10204 wird kostenlos mitgeliefert
Optional erhältlich: Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht

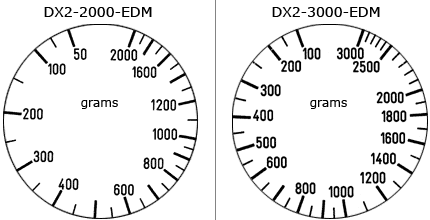

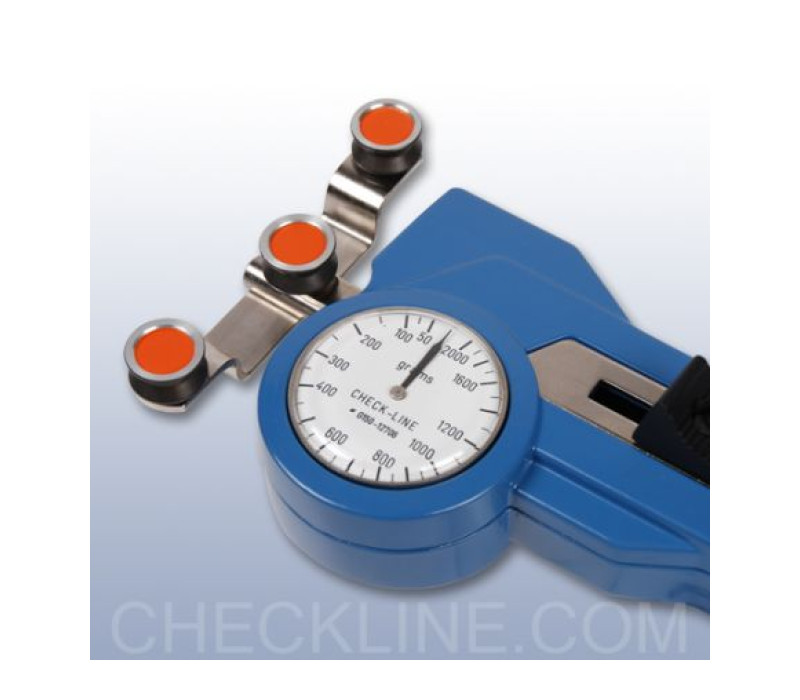

Ziffernblätter

Spannungsbereiche

Model	Ranges	Messkopfbreite*	SCHMIDT Kalibrierung **	Materialstärkenausgleich
DX2-2000-EDM	50-2000	91	PA: 0,30 mm Ø	nein
DX2-3000-EDM	100-3000	91	PA: 0,30 mm Ø	nein
DX2-4000-EDM	200-4000	116	PA: 0,30 mm Ø	ja
Andere Spannungsbereiche und Messköpfe sind auf Anfrage verfügbar. Andere Maßeinheiten sind ebenfalls verfügbar, wie zum Beispiel g. * abhänging vom Modell, entweder mit Drahtführung oder Abstand zwischen den äußeren Führungsrollen ** geeignet für 95% aller Anwendungen - PA = Polyamid-Monofil Spezielle Kalibrierung auf Kundenmaterial wird angeraten, wenn das zu messende Material stark von dem SCHMIDT Kalibrierungsmaterial im Durchmesser, Härte oder Form abweicht. Dafür senden Sie uns ein 5 m Muster Ihres Materials.

Kalibrierung	Gemäß des SCHMIDT Herstellungsverfahren
Genauigkeit	±1% Vollausschlag oder ±1 Graduierung auf der Skala
Anzeige-Durchmesser	41 mm
Temperaturbereich Material:	8 - 45ºC
Luftfeuchtigkeit	85% relative Feuchtigkeit
Gehäusematerial	Aluminium Druckguss
Gehäuseabmessungen	188 x 85 x 45 mm (LxWxH)
Gewicht, netto (brutto)	ca. 470 g (1000 g)
Rollen:	Hartbeschichtetes Aluminium, 12 mm Durchmesser

DX2-EDM Zugspannungsmesser für Draht

Merkmale

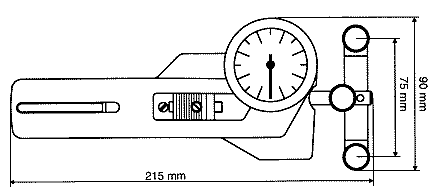

Abmessungen

Spezifikationen
