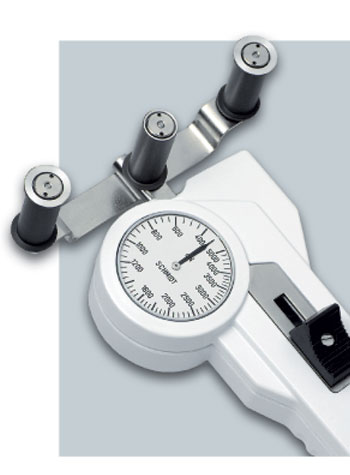

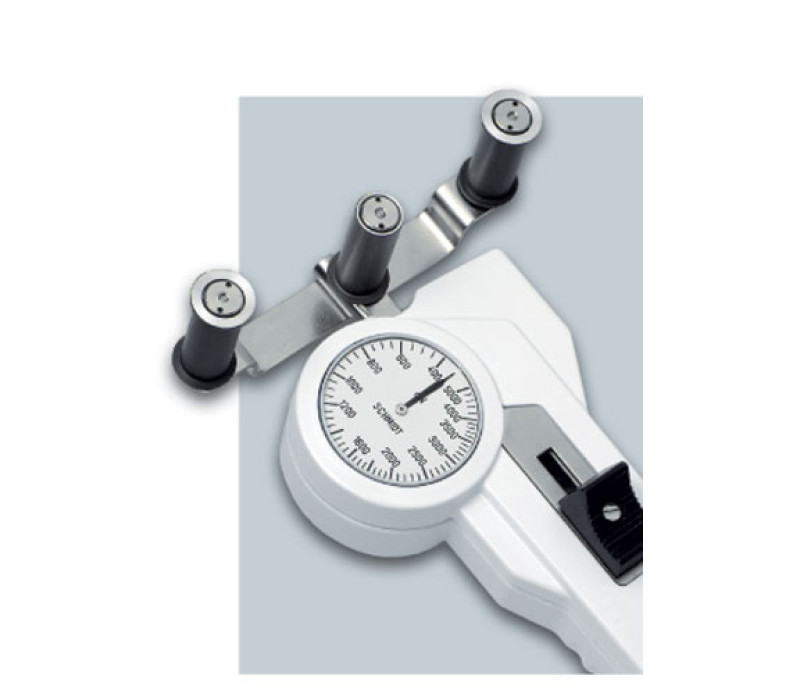

DXB Spannungsmesser mit Zylinderrollenlager in Richtung des Nutzers

Name: DXB Spannungsmesser mit Zylinderrollenlager in Richtung des Nutzers
SKU: 125920

Spannungsmesser für alle Sorten Tape und Band, wie z.B. Textilbänder, Folien, Faserbündeln, etc.

Wenn Sie ein Instrument für Ihre spezifische Anwendung auswählen, sollten Sie bitte folgendes beachten:
1. Laufrollen mit unterschiedlicher Breite können nicht durch den Benutzer ausgewechselt werden.
2. Die Laufrollenbreite sollte mit der Breite des zu messenden Materials übereinstimmen. Andernfalls können falsche Messergebnisse auftreten und das Messgerät beschädigt werden.

Doppelt geflanschte, äußere Laufrollen mit verschiedenen Weiten, von 7 mm bis 50 mm (einfach geflanschte Rollen optional)
Eingebaute Gewindebohrungen ermöglichen fixierte Befestigung für durchgängige Spannungsmessung
Kugellager-Befestigung, Tape Rollen
41 mm Ø Skala
Individuelle Kalibrierung bei jedem Instrument für höchste Genauigkeit
Spezielle Fingerunterstützung auf der Rückseite reduziert die Mühe, um die äußere Rollenvorrichtung zu bewegen
Alles auf einen Blick: - die Führungsrollen - das gemessene Material - die Messungen
Robustes Aluminiumgehäuse
Werksbescheinigung 2.1 nach EN 10204 wird kostenlos mitgeliefert
Optional erhältlich: Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht

Der DXB wird als komplettes Set geliefert, einschließlich:
- Tragekoffer
- Gebrauchsanweisung in Englisch (Deutsch auf Anfrage)

Kalibrierung	Gemäß des SCHMIDT Herstellungsverfahren
Genauigkeit	±1% Vollausschlag oder ±1 Graduierung auf der Skala
Anzeige-Durchmesser	41 mm
Temperaturbereich Material:	10 - 45ºC
Luftfeuchtigkeit	85% relative Feuchtigkeit
Gehäusematerial	Druckguss-Aluminium
Gehäuseabmessungen	188 x 85 x 45 mm (L x B x H)
Gewicht, netto (brutto)	ca. 520 g (1300 g)

DXB Datenblatt

Spannungsbereiche

Model	Ranges	Messkopfbreite** in mm	Rollenweite mm
DXB-50	10-50	55	7
DXB-120	20-120	55	7,10,15,20,30
DXB-200	20-200	55	7,10,15,20,30
DXB-400	20-400	55	7,10,15,20,30
DXB-1000	100-1000	55	7,10,15,20,30,36,41,50
DXB-2000	200-2000	117	7,10,15,20,30,36,41,50
DXB-5000	400-5000	117	7,10,15,20,30,36,41,50
DXB-10K	2.5-10 daN	117	7,10,15,20,30,36,41
DXB-20K-L	5-20 daN	167	7,10,15,20,30
Andere Spannungsbereiche sind auf Anfrage verfügbar. Andere Maßeinheiten sind ebenfalls verfügbar, wie zum Beispiel g. * entspricht Breite des Einfangbügels ** äußerer ABstand zwischen den äußeren Führungsrollen Spezielle Kalibrierung auf Kundenmaterial wird angeraten, wenn das zu messende Material stark von dem SCHMIDT Kalibrierungsmaterial im Durchmesser, Härte oder Form abweicht. Dafür senden Sie uns ein 5 m Muster Ihres Materials.

Produkte

Artikel	Produkt	Preis	Menge	Aktion
135263	DXB-50-7 Tension Meter with 7mm roller width
133836	DXB-400-7 Tension Meter with 7mm roller width
134955	DXB-400-15 Tension Meter with 15mm roller width
132791	DXB-1000-7 Analog Tension Meter 100-1000 cN - 7 mm Rollers
130225	DXB-1000-20 Tension Meter with 20mm roller width
140275	DXB-1000-30 Tension Meter with 30mm roller width
139491	DXB-1000-50 Tension Meter with 50mm roller width
134195	DXB-2000-10 Tension Meter with 10mm rollers
138866	DXB-2000-20 Tension Meter with 20mm rollers
134987	DXB-2000-36 Tension Meter with 36mm rollers
133770	DXB-2000-50 Tension Meter with 50mm rollers
133256	DXB-5000-15 Tension Meter with 15mm roller width
130466	DXB-5000-20 Tension Meter with 20mm roller width
135569	DXB-5000-30 Tension Meter with 30mm roller width
138987	DXB-5000-36 Tension Meter with 36mm roller width
135022	DXB-5000-50 Tension Meter with 50mm roller width
137761	DXB-10K-7 Tension Meter with 7mm roller width
133835	DXB-10K-30 Tension Meter with 30mm roller width
135023	DXB-10K-41 Tension Meter with 41mm roller width
137250	DXB-10K-50 Tension Meter with 50mm roller width
137274	DXBS-20K-10 Stationary Tension Meter with 10mm roller width
133978	DXB-20K-L-20 Tension Meter 20 daN with 20mm roller width
137135	DXB-20K-L-30 Tension Meter 20 daN with 30mm roller width

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns
