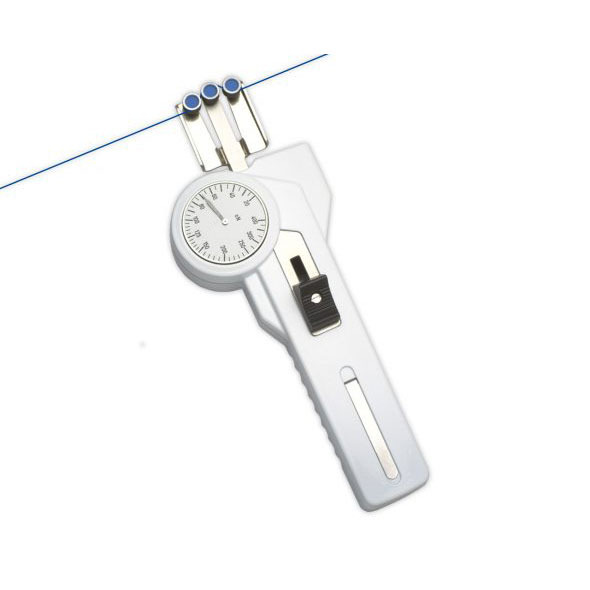

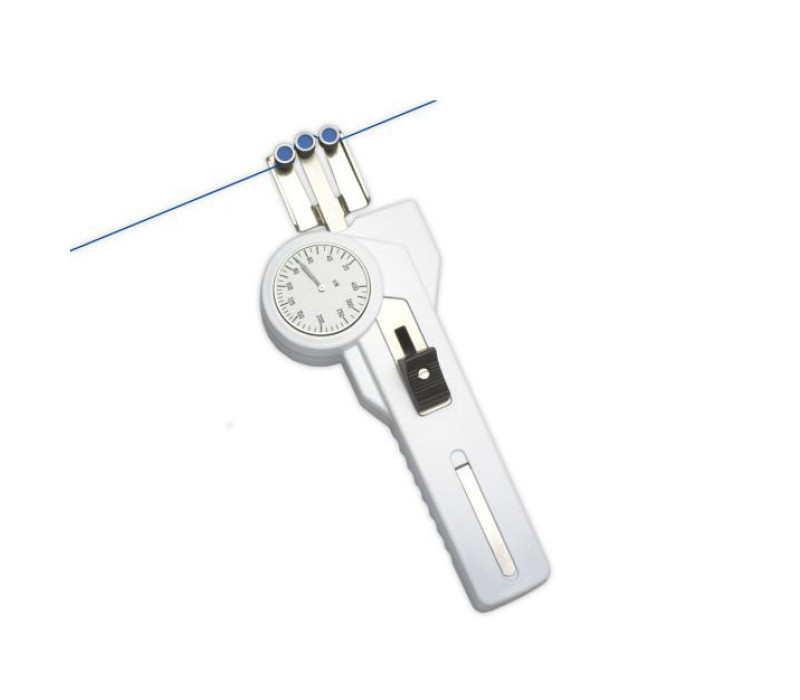

DXE Spezieller Zugspannungsmesser für schwer zugängliche Bereiche

Name: DXE Spezieller Zugspannungsmesser für schwer zugängliche Bereiche
SKU: 125912

Die speziellen Zugspannungsmesser sind mit kleinen Messköpfen ausgestattet, die bei schwer zugänglichen Bereichen oder dicht beieinander laufenden Fäden notwending sein.

Diese Spannungsmesser sind geeignet, wenn das Standardmodell DX2 nicht verwendet werden kann.

Hinweis: Diese Modellreihe hat keinen Materialstärkenkompensator.

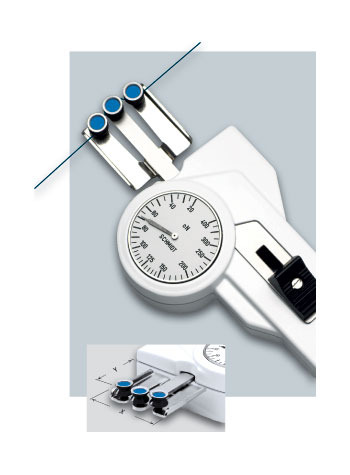

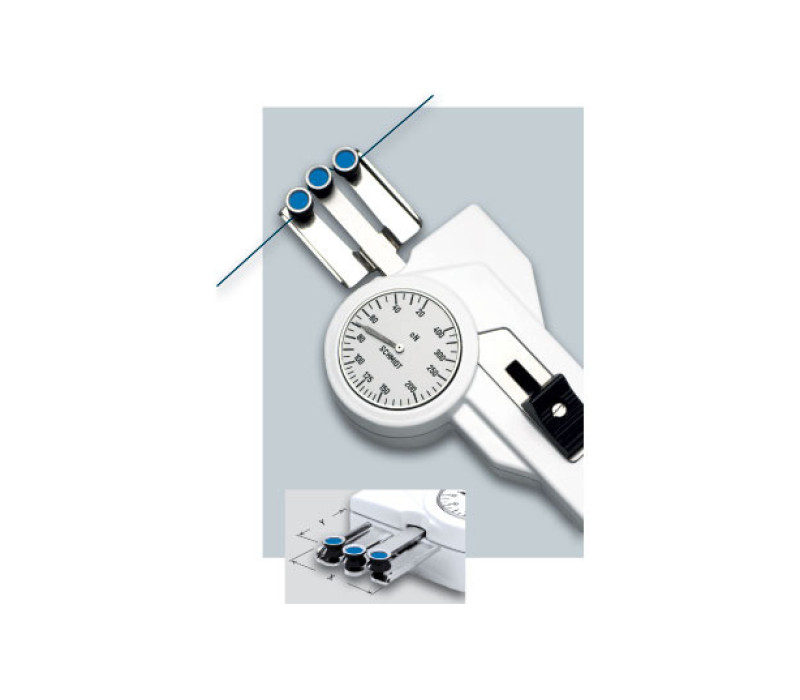

Rollenbügel fädelt den sich bewegenden einfach Faden ein
Durch den Gegenhalter auf der Rückseite kann die äußere Rollvorrichtung einfacher bewegt werden
Alles auf einen Blick:
- Führungsrollen
- das gemessene Material
- die Messergebnisse
41mm Ø Anzeige
Werksbescheinigung 2.1 nach EN 10204 wird kostenlos mitgeliefert
Kleine, V-förmige Führungsrollen mit Kugellager
Befestigungsmöglichkeit für stationären Einsatz zum fortlaufenden Messung der Spannung
Höchste Genauigkeit durch individuelle Kalibrierung der Geräte
Robustes Aluminiumgehäuse
Optional erhältlich: Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht

Der DXE wird als komplettes Set geliefert, einschließlich:
- Tragekoffer
- Gebrauchsanweisung in Englisch (Deutsch auf Anfrage)

Kalibrierung	Gemäß des SCHMIDT Herstellungsverfahren
Genauigkeit	±1% Vollausschlag oder ±1 Graduierung auf der Skala
Anzeige-Durchmesser	41 mm
Temperaturbereich Material:	10 - 45ºC
Luftfeuchtigkeit	85% relative Feuchtigkeit
Gehäusematerial	Aluminium Druckguss
Gehäuseabmessungen	188 x 85 x 45 mm (L x B x H)
Gewicht, netto (brutto)	ca. 470 g (1000 g)

Spannungsbereiche

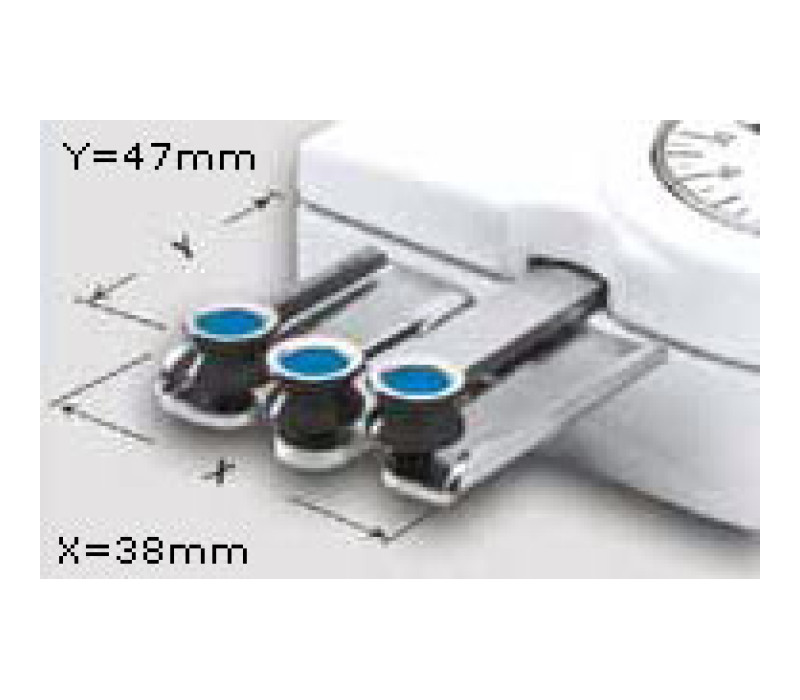

Model	Ranges	ungefähre Messkopfbreite* X in mm	ungefähre Messkopflänge Y in mm	SCHMIDT Kalibrierungsmaterial**
DXE-50	10-50	38	47	PA: 0.12 mm Ø
DXE-120	20-120	38	47	PA: 0.12 mm Ø
DXE-200	20-200	38	47	PA: 0.12 mm Ø
DXE-400	20-400	38	47	PA: 0.20 mm Ø
DXE-1000	50-1000	38	47	PA: 0.30 mm Ø
DXE-2000	200-2000	38	47	PA: 0.50 mm Ø
Andere Spannungsbereiche und Maßeinheiten sind auf Anfrage (z.B. g) verfügbar. * Breite der Halterung ** geeignet für 95% aller Anwendungen - PA = Polyamid-Monofil Spezielle Kalibrierung auf Kundenmaterial wird angeraten, wenn das zu messende Material stark von dem SCHMIDT Kalibrierungsmaterial im Durchmesser, Härte oder Form abweicht. Dafür senden Sie uns ein 5 m Muster Ihres Materials.

Produkte

Artikel	Produkt	Preis	Menge	Aktion
133473	DXE-50 Tension Meter 10-50 cN
133474	DXE-120 Tension Meter 20-120 cN
133475	DXE-200 Tension Meter 20-200 cN
131931	DXE-400 Tension Meter 20-400 cN
131237	DXE-1000 Tension Meter 50-1000 cN
130476	DXE-2000 Tension Meter 200-2000 cN
132326	DXE-2000-A Tension Meter

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns
