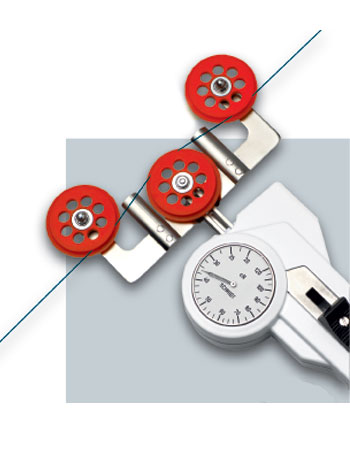

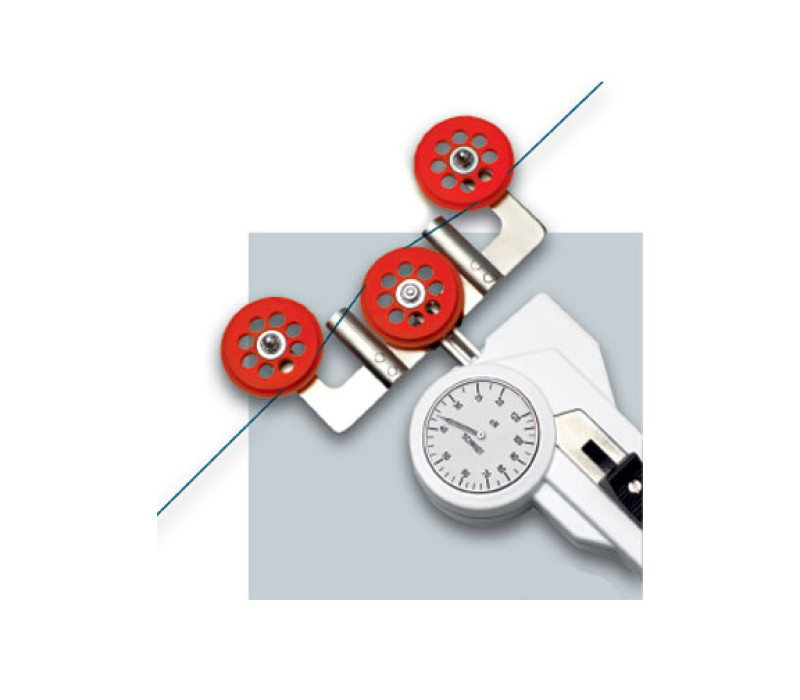

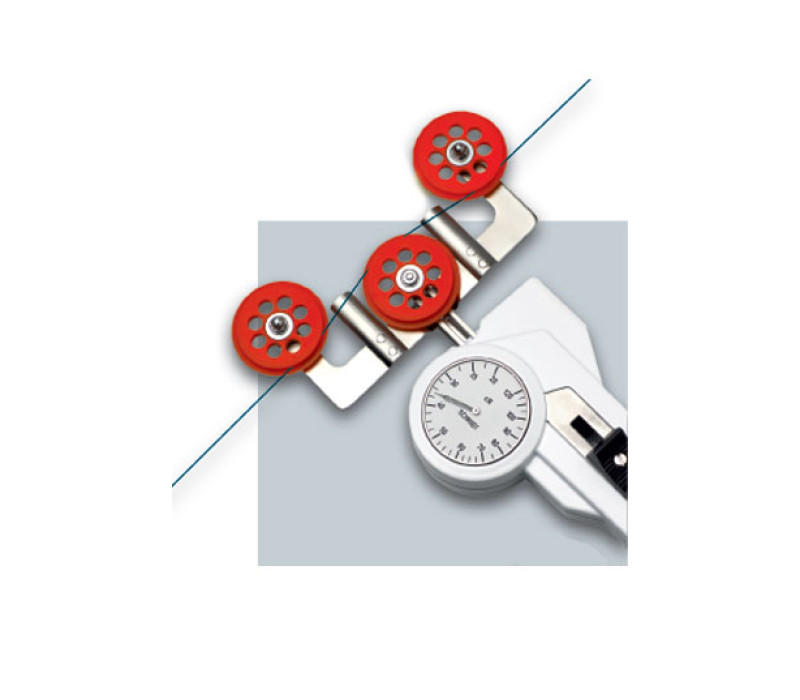

DXF Spannungsmesser mit großen Rollen für minimale Materialauslenkung

Name: DXF Spannungsmesser mit großen Rollen für minimale Materialauslenkung
SKU: 125917

Spezielles Modell mit großen Rollen, um das Biegen von Materialien wie Kabeln, Karbon und technischen Fasern.

Fragile Filamente wie Glasfasern und andere technische Fasern erfordern unter Umständen einen größeren Rollendurchmessr und Rollenabstand.

Hinweis:Dieses Modell umfasst keinen Materialstärkenkompensator.

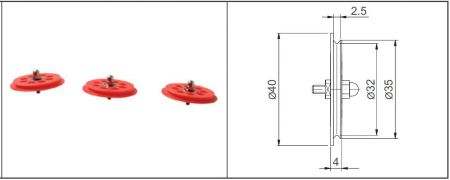

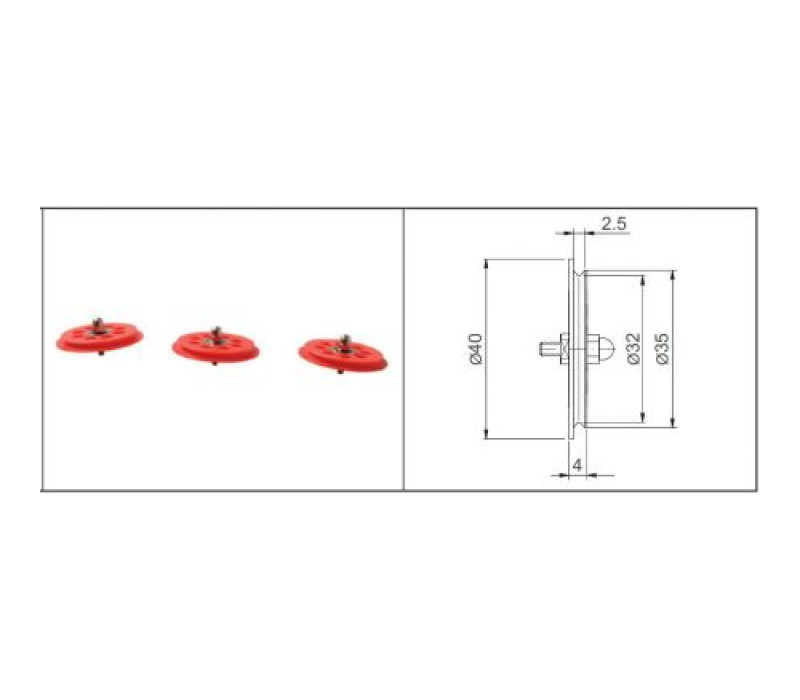

Große, V-gekerbte Führungsrollen mit 32mm Durchmesser und Kugellager
Filamentleiter und Rollenvorrichtung ermöglichen einfache Anpassungen des bewegenden Materials
Kugellager, V-gekerbte Führungsrollen
Anzeige mit 41mm Ø
Großer Ausdehnungsradius garantiert vorsichtige Handhabung des zu messenden Materials
Alles auf einen Blick:
- die Führungsrollen
- das gemessene Material
- die Messungen
Individuelle Kalibrierung bei jedem Instrument für höchste Genauigkeit
Robustes Aluminiumgehäuse
Werksbescheinigung 2.1 nach EN 10204 wird kostenlos mitgeliefert
Optional erhältlich: Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht

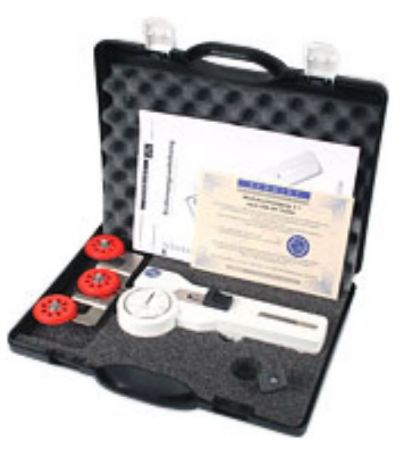

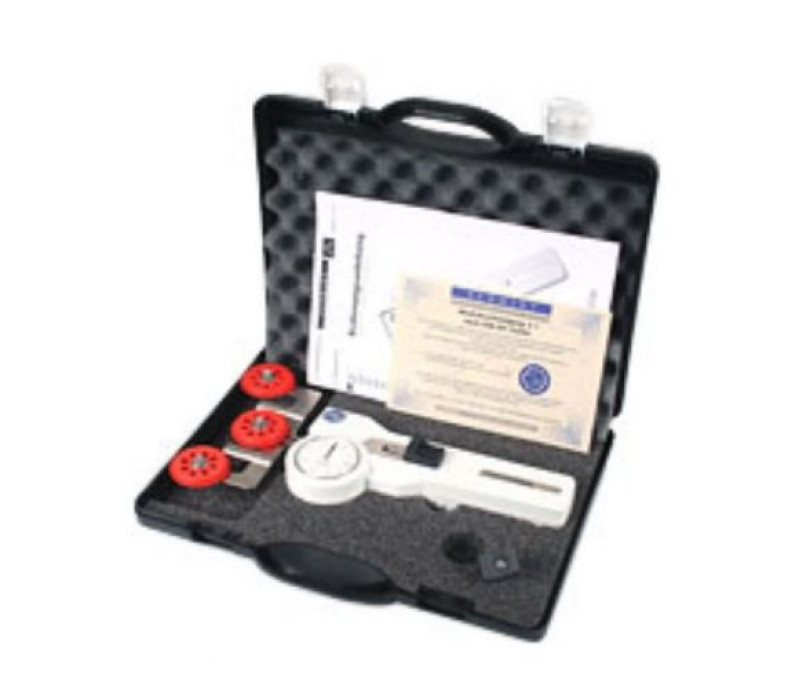

Der DXF wird als komplettes Set geliefert, einschließlich:
- Tragekoffer
- Gebrauchsanweisung in Englisch (Deutsch auf Anfrage)

Kalibrierung	Gemäß des SCHMIDT Herstellungsverfahren
Genauigkeit	± 1% Vollausschlag oder besser
Anzeige-Durchmesser	41 mm
Temperaturbereich Material:	10 - 45ºC
Luftfeuchtigkeit	85% relative Luftfeuchtigkeit, max.
Gehäusematerial	Aluminium Druckguss
Gehäuseabmessungen	188 x 85 x 45 mm (L x B x H)
Gewicht, netto (brutto)	ca. 470 g (1000 g)

Spannungsbereiche

Model	Ranges	Messkopfbreite X* ca. mm	Kalibrierungsmaterial **
DXF-120	20-120 cN.	140	PA: 0.12 mm Ø
DXF-200	20-200 cN.	140	PA: 0.12 mm Ø
DXF-400	20-400 cN.	140	PA: 0.20 mm Ø
DXF-1000	50-1000 cN.	140	PA: 0.30 mm Ø
Andere Spannungsbereiche sind auf Anfrage verfügbar. Andere Maßeinheiten sind ebenfalls verfügbar, wie zum Beispiel g. * entspricht Breite des Einfangbügels ** geeignet für 95% aller Anwendungen - PA = Polyamid-Monofil Spezielle Kalibrierung auf Kundenmaterial wird angeraten, wenn das zu messende Material stark von dem SCHMIDT Kalibrierungsmaterial im Durchmesser, Härte oder Form abweicht. Dafür senden Sie uns ein 5 m Muster Ihres Materials.

Produkte

Artikel	Produkt	Preis	Menge	Aktion
133476	DXF-120 Tension Meter 20-120 cN
133383	DXF-200 Tension Meter 20-200 cN
130522	DXF-400 Tension Meter 20-400 cN
132792	DXF-1000 Tension Meter 50-1000 cN

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns
