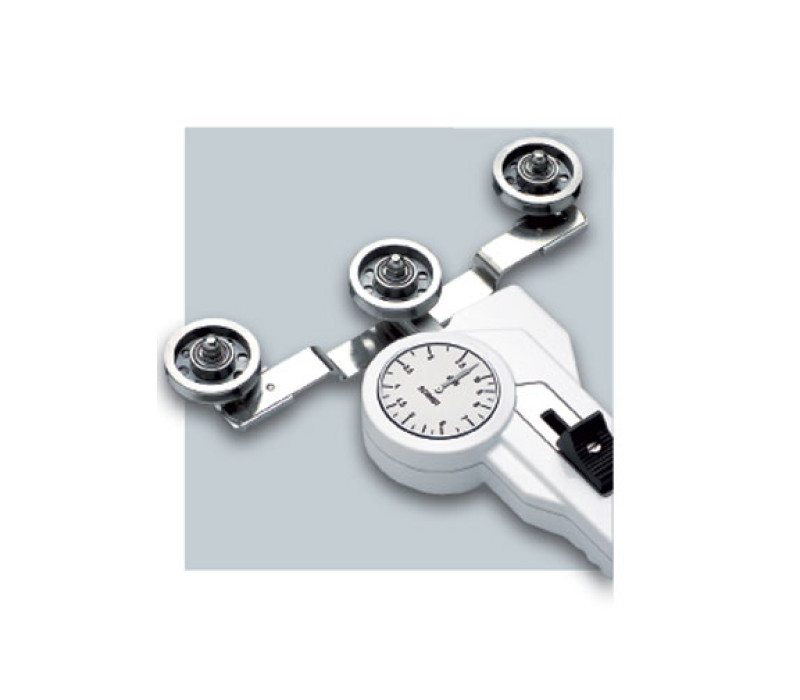

DXL Spannungsmesser mit großen Rollen für minimale Materialauslenkung

DXL Spannungsmesser mit großen Rollen für minimale Materialauslenkung

Für Fiberkabel und Schutzrohre für bis zu 8mm (max.) Für optische Fiberkabel und Schutzrohre, um Materialauslenkung bei Materialien wie Fasern, Karbon und technischen Fasern zu minimieren.

Fragile Filamente wie Glasfaser und andere technische Fasern können einen größeren Rollendurchmesser und weiteren Rollenabstand erfordern.

Hinweis:Dieses Modell umfasst keinen Materialstärkenkompensator.

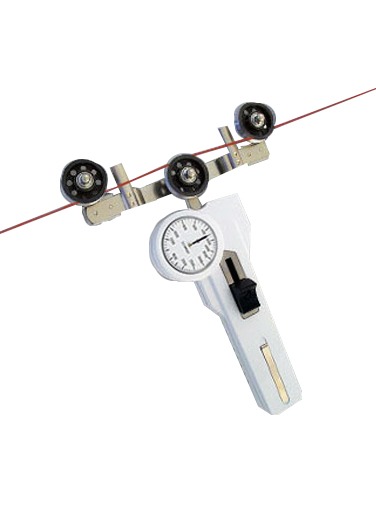

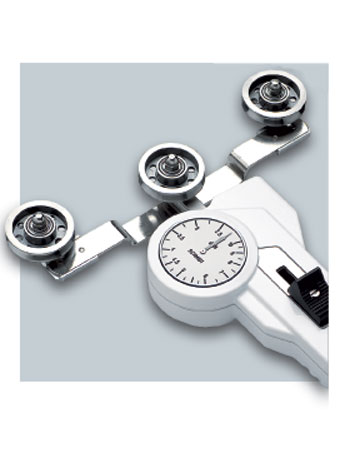

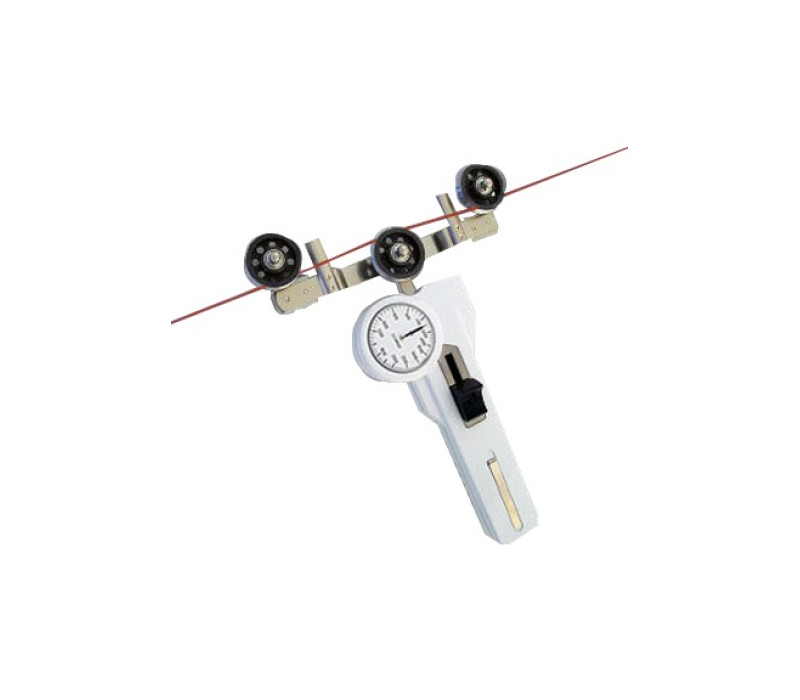

Große, V- oder U-gekerbte Führungsrollen mit 30 mm Durchmesser, Kugellager
Benutzerspezifische Konfigurationen sind verfügbar
V- oder U-gekerbte Führungsrollen mit Kugellager
41 mm Ø Skala
Werksbescheinigung 2.1 nach EN 10204 wird kostenlos mitgeliefert
Großer Ausdehnungsradius garantiert vorsichtige Handhabung des zu messenden Materials
Alles auf einen Blick:
- die Führungsrollen
- das gemessene Material
- die Messungen
Individuelle Kalibrierung bei jedem Instrument für höchste Genauigkeit
Robustes Aluminiumgehäuse
Optional erhältlich: Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht

Der DXL wird als komplettes Set geliefert, einschließlich:
- Tragekoffer
- Gebrauchsanweisung in Englisch (Deutsch auf Anfrage)

Kalibrierung	Gemäß des SCHMIDT Herstellungsverfahren
Genauigkeit	± 1% Vollausschlag oder ± 1 Graduierung auf Skala
Anzeige-Durchmesser	41 mm
Temperaturbereich	10 - 45ºC
Luftfeuchtigkeit	85% relative Luftfeuchtigkeit, max.
Gehäusematerial	Druckguss-Aluminium

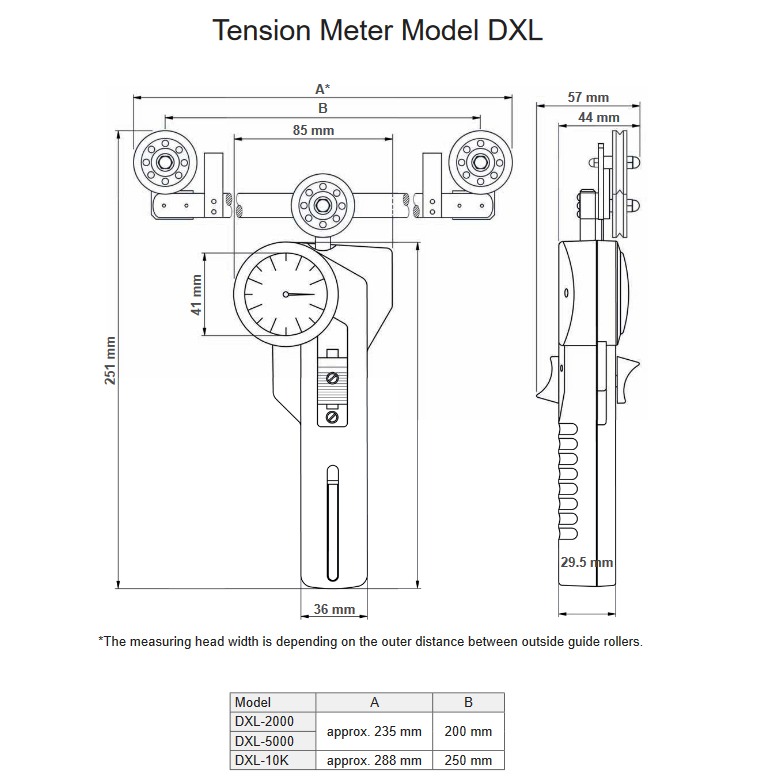

Gehäuseabmessungen	188 x 85 x 45 mm (L x B x H)
Gewicht, netto (brutto)	ca. 640 g (1100 g)

Spannungsbereiche

Model	Ranges	Messkopfbreite*	Kalibrierungsmaterial**
DXL-2000	200-2000	235	PA: 2.3 mm Ø oder benutzerspezifisches Muster
DXL-5000	400-5000	235	PA: 2,3 mm Ø oder benutzerspezifisches Muster
DXL-10K	2,5-10 daN	288	PA: 4.8 mm Ø oder benutzerspezifisches Muster
Andere Spannungsbereiche sind auf Anfrage verfügbar. Andere Maßeinheiten sind ebenfalls verfügbar, wie zum Beispiel g. * entspricht Breite des Einfangbügels ** geeignet für 95% aller Anwendungen - PA = Polyamid-Monofil Spezielle Kalibrierung auf Kundenmaterial wird angeraten, wenn das zu messende Material stark von dem SCHMIDT Kalibrierungsmaterial im Durchmesser, Härte oder Form abweicht. Dafür senden Sie uns ein 5 m Muster Ihres Materials.

Produkte

Artikel	Produkt	Preis	Menge	Aktion
130454	DXL-2000 Tension Meter 200-2000cN
130399	DXL-5000 Tension Meter 400-5000cN
133307	DXL-10K Tension Meter 2,5-10daN

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns
