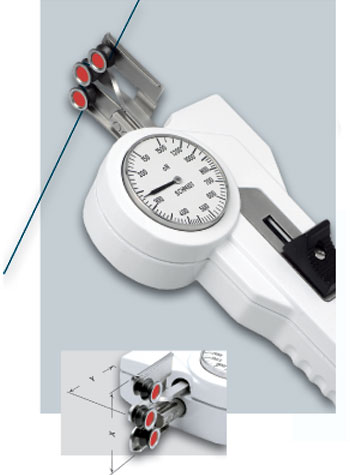

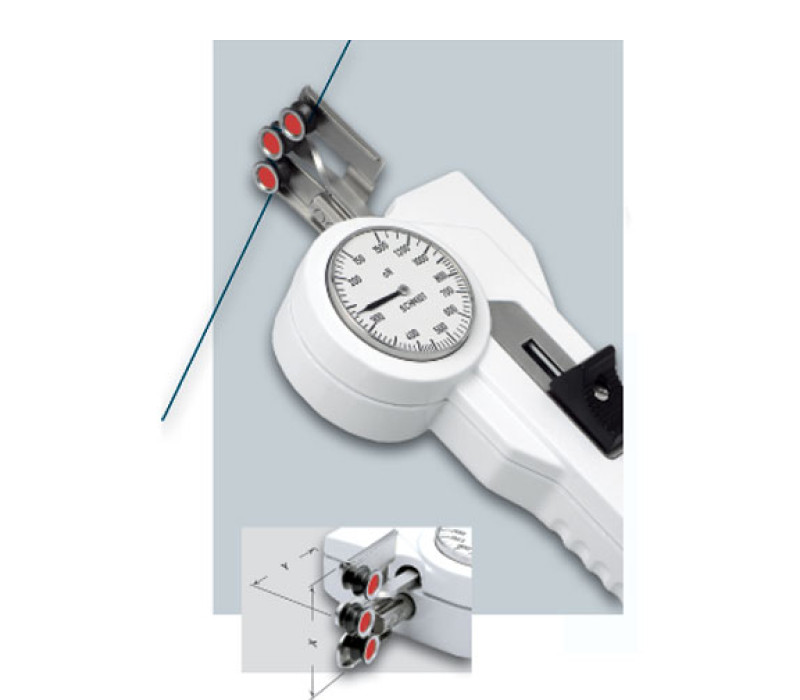

DXV Spannungsmesser mit um 90º gedrehten Messkopf

Name: DXV Spannungsmesser mit um 90º gedrehten Messkopf
SKU: 125915

Das besondere Design ermöglicht einfaches Ablesen: Der Messkopf ist um 90º gedreht. Schwieriges Ablesen mit der gewöhnlichen Anzeige-Uhr ist kein Problem mehr.

Hinweis: Dieses Modell ist nicht mit einem Materialstärkenkompensator ausgestattet.

Ermöglicht einfaches Ablesen, wenn der DXE die Messung erschwert
Spezielle Fingerunterstützung auf der Rückseite vermindert den Aufwand, um die äußere Rollenvorrichtung zu bewegen
Montagebohrungen ermöglichen feste Anbringung für durchgängige Spannungsmessung
Jedes Instrument ist individuell kalibriert, um höchste Genauigkeit zu gewährleisten
Robustes Aluminiumgehäuse
Kleine, kugelgelagerte, V-gekerbte Führungsrollen
Fadenleiter und Rollenschaltvorrichtung sichern einfache Erfassung des bewegenden Materials
Alles auf einen Blick:
- die Führungsrollen
- das gemessene Material
- die Messungen
41 mm Ø Skala
Werksbescheinigung 2.1 nach EN 10204 wird kostenlos mitgeliefert
Optional erhältlich: Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht

Der DXV Spannungsmesser wird als komplettes Set geliefert, einschließlich:
- Tragekoffer
- Gebrauchsanweisung in Englisch (Deutsch auf Anfrage)

Kalibrierung	Gemäß des SCHMIDT Herstellungsverfahren
Genauigkeit	±1% Vollausschlag oder ±1 Graduierung auf der Skala
Anzeige-Durchmesser	41 mm
Luftfeuchtigkeit	85% relative Feuchtigkeit
Gehäusematerial	Gussdruck Aluminium
Gehäuseabmessungen	188 x 85 x 45 mm (L x B x H)
Gewicht, netto (brutto)	ca. 470 g (1000 g)

Spannungsbereiche

Model	Ranges	Messkopfbreite X* ca. mm	Messkopflänge Y ca. mm	SCHMIDT Kalibrierungsmaterial **
DXV-50	10-50	38	38	PA: 0.12 mm Ø
DXV-120	20-120	38	38	PA: 0.12 mm Ø
DXV-200	20-200	38	38	PA: 0.12 mm Ø
DXV-400	20-400	38	38	PA: 0.20 mm Ø
DXV-1000	50-1000	40	38	PA: 0.30 mm Ø
DXV-1500	150-1500	40	38	PA: 0.30 mm Ø
DXV-2000	200-2000	40	38	PA: 0.50 mm Ø
Andere Spannungsbereiche sind auf Anfrage verfügbar. Andere Maßeinheiten sind ebenfalls verfügbar, wie zum Beispiel g. * entspricht Breite des Einfangbügels ** geeignet für 95% aller Anwendungen - PA = Polyamid-Monofil <b>Spezielle Kalibrierung auf Kundenmaterial</b> wird angeraten, wenn das zu messende Material stark von dem <b>SCHMIDT</b> Kalibrierungsmaterial im Durchmesser, Härte oder Form abweicht. Dafür senden Sie uns ein 5 m Muster Ihres Materials.
