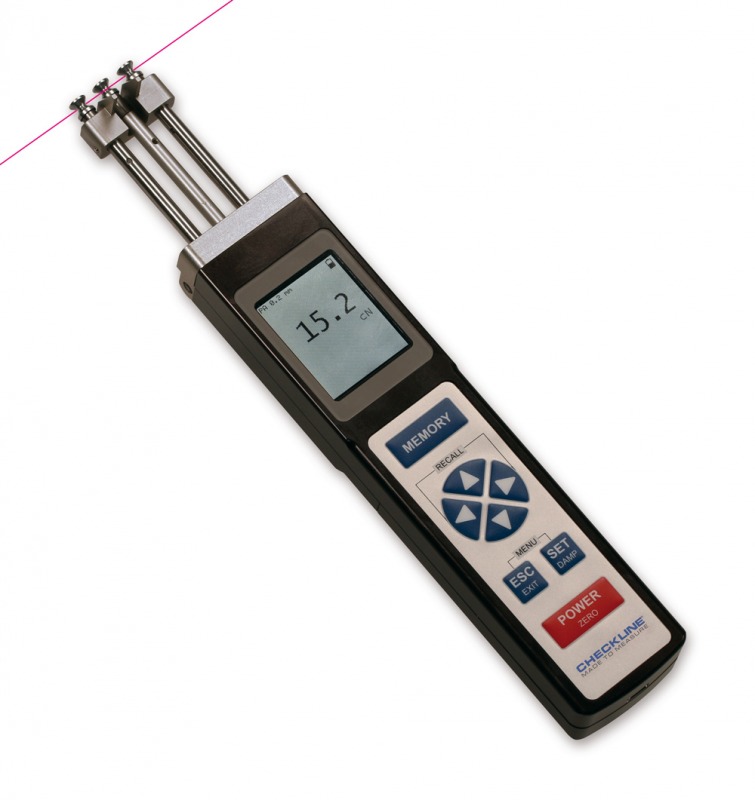

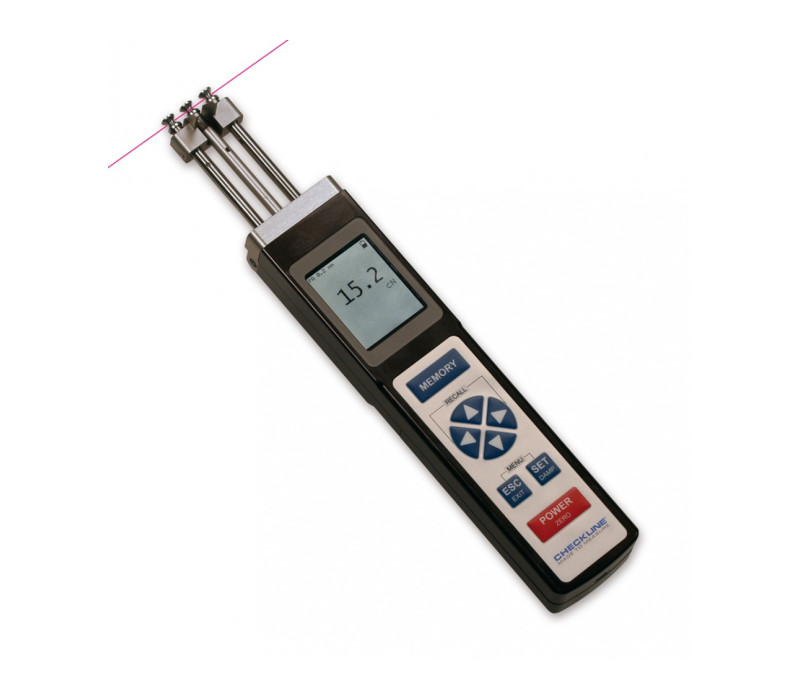

ETB-ETX Spannungsmesser für Einsatz bei schwer zugänglichen Bereichen
Drei lange, dicht beieinander stehenden Stäbe mit präzisen Führungsrollen oder Pinnen am Ende sind mit der neuesten Mikroprozessor-Technologie ausgestattet. Der ETB ist die beste Wahl für Spannungs-Anwendungen mit schlechtem Zugang.

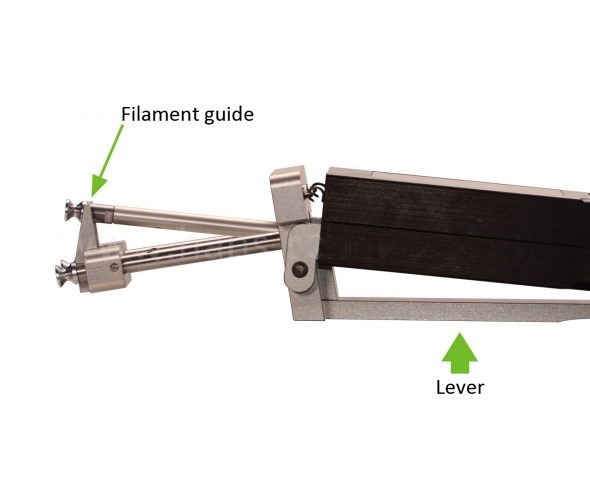

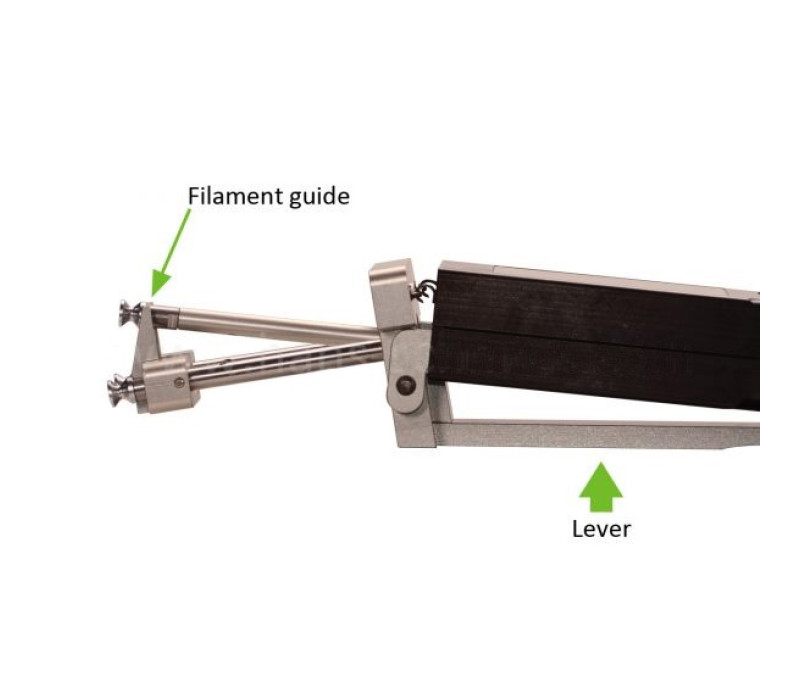

Die zwei äußeren Rollen werden nach oben geschwenkt, sodass das Material mithilfe des Hebels auf der Rückseite leicht erfasst werden kann.

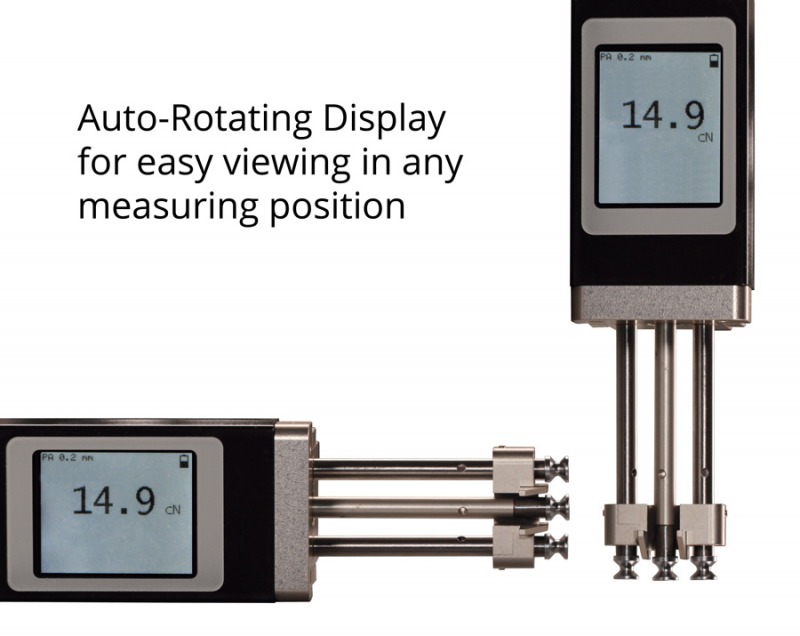

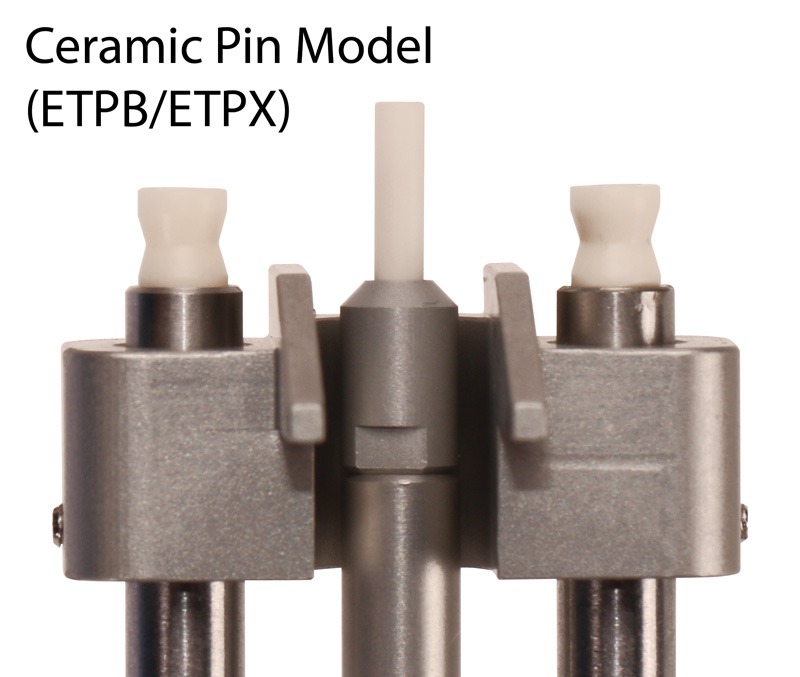

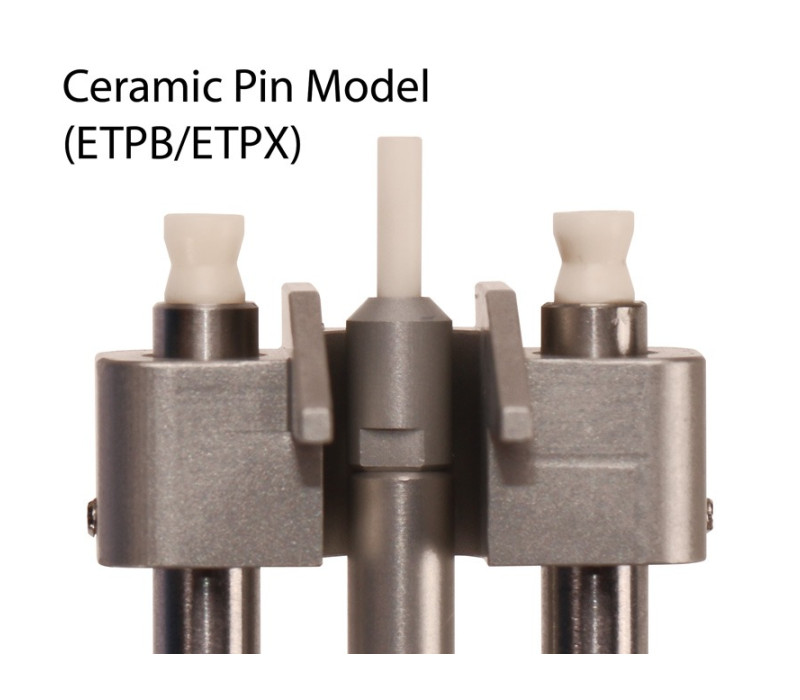

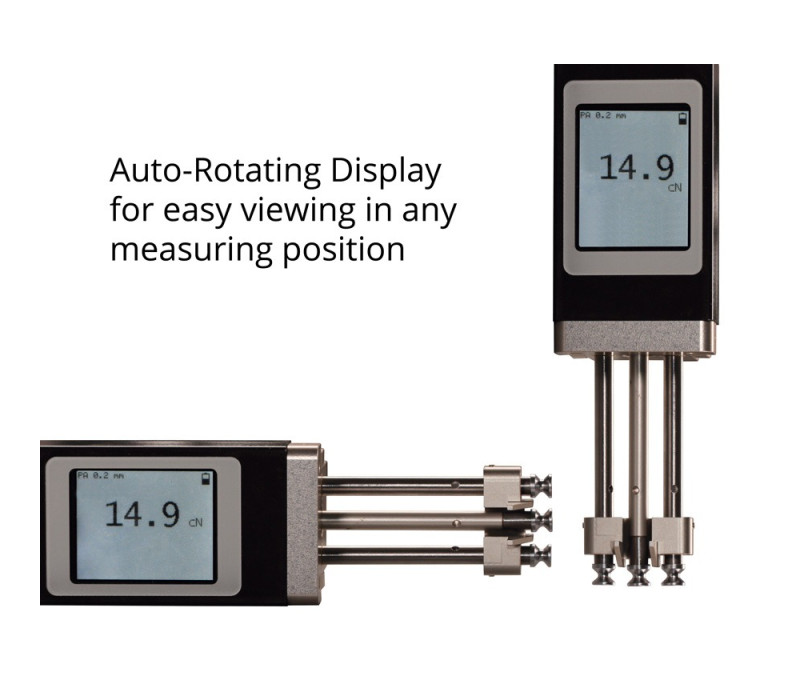

Das ETPB Modell ist mit Keramikstiften für Geschwindigkeiten bis zu 6000 m/min ausgestattet.Umkehrbares Display für rechts- oder linkshändigen Gebrauch
Merkmale
- Kugelgelagerte, V-gekerbte Führungsrollen für Geschwindigkeiten bis zu 2000 m/min (ETB) oder 6000 m/min (ETPB)
- Mikroprozessor für höchste Genauigkeit
- LiPo Akku (ca. 60 h Dauerbetrieb, Ladezeit ca. 3.5 h) und Netzgerät 100...240 V AC mit Adaptern (EU/USA/UK)
- 3 Betriebsmodi:
- Normal: für Standard-Gebrauch

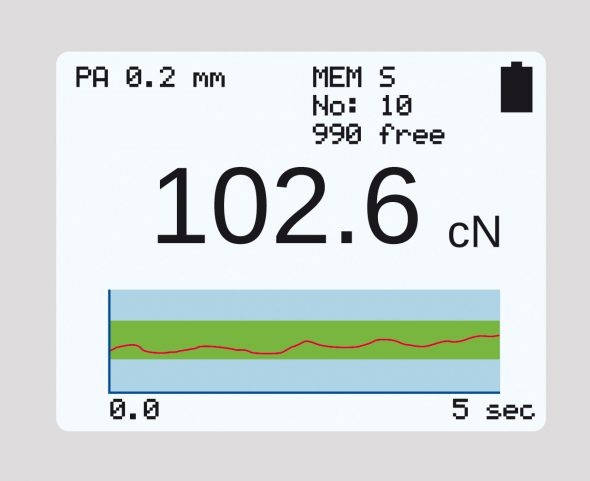

- Damping: Modus für kontinuierliche Messungen, wenn Spannung schwankt (elektronische Dämpfung)
- Peak: Zum Erhalten der höchsten Werte während der Messperiode - Führungsrollen sind auf den langen Stäben befestigt, um auch engste Stellen zu erreichen
- Spezifischer Testbericht mit Kalibrierungsbericht optional erhältlich
- Mit Druck auf einen einzelnen Knopf kann das Gerät in verschiedenen Positionen genullt werden

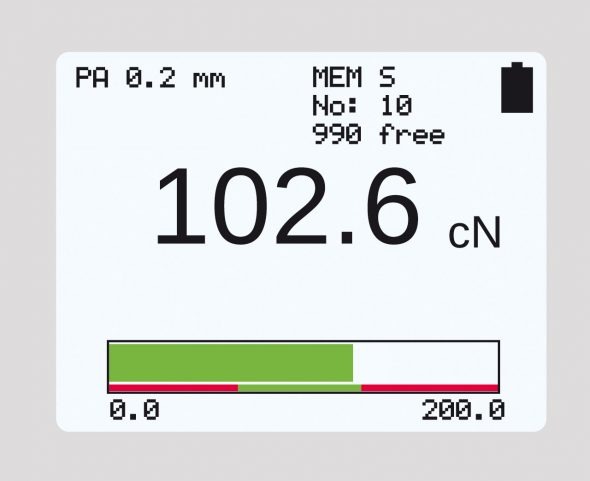

- Speicherung von MIN, MAX und PEAK Spannung. Wiederaufruf oder Übertragung zu PC möglich
- Einstellbare elektronische Dämpfung für besseres Ablesen, wenn die Spannung sich konstant ändert
- Analoges und RS232 Ausgangssignal können für Linienschreiber oder PC verwendet werden
- Veränderbare Maßeinheiten von cN und g
| Model | Ranges | Messkopfbreite* in mm | SCHMIDT Kalibrierungsmaterial** | Max. Liniengeschwindigkeit | |
| ETB-100 / ETX-100 | 0.3 - 100.0 / 0.1 cN | PA: 0.20 mm Ø | 2000 m/min | 24 mm | |
| ETB-200 / ETX-200 | 2.0 - 200.0 / 0.1 cN | PA: 0.20 mm Ø | 2000 m/min | 24 mm | |
| ETB-500 / ETX-200 | 2.0 - 500.0 / 0.1 cN | PA: 0.20 mm Ø | 2000 m/min | 24 mm | |
| ETB-1000 / ETX-1000 | 3 - 1000 cN / 0.1 cN | PA: 0.30 mm Ø | 2000 m/min | 38 mm | |
| ETB-2000 / ETX-2000 | 3 - 2000 cN / 0.1 cN | PA: 0.50 mm Ø | 2000 m/min | 38 mm | |
| ETPB-100 / ETPX-100 | 0.3 - 100.0 / 0.1 cN | PA: 0.20 mm Ø | 6000 m/min | 22 mm | |
| ETPB-200 / ETPX-200 | 2.0 - 200.0 / 0.1 cN | PA: 0.20 mm Ø | 6000 m/min | 22 mm | |
| ETPB-500 / ETPX-500 | 2.0 - 500.0 / 0.1 cN | PA: 0.20 mm Ø | 6000 m/min | 22 mm | |
| ETBP Modell hat Keramikstifte für Liniengeschwindigkeiten für bis zu 6000 m/min. Äußerer Abstand zwischen den beiden äußeren Führungsrollen. ** Geeignet für 95% aller Anwendungen - PA = Polyamid-Monofil | |||||

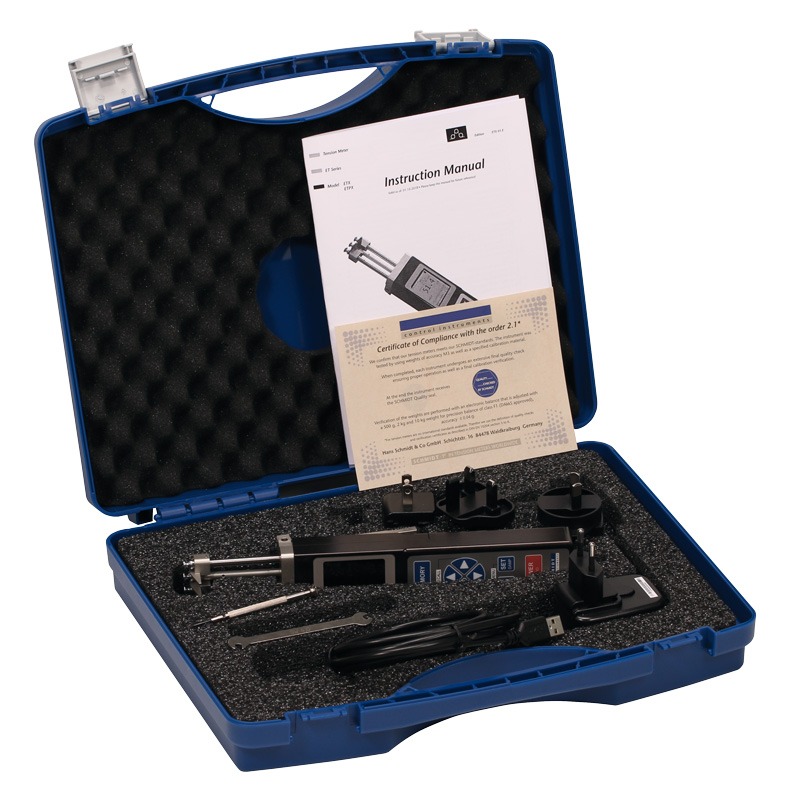

Das Gerät wird einschließlich Tragekoffer und Batterien sowie Gebrauchsanweisung auf Englisch (Deutsch auf Anfrage) geliefert.
Spezifikationen
| Kalibrierung | Gemäß SCHMIDT Herstellungsprozess |
| Genauigkeit | ±1% Vollausschlag und ±1 Ziffer normal ±0.5% Vollausschlag |
| Mesbereichsüberschreitung | 10% Vollausschlag, ohne Genauigkeitsangabe |
| Überlastungsschutz | 200% Spannungsschutz |
| Messrollenauslenkung | max. 0,5 mm |
| Signalverarbeitung | Digital, 12 Bit A/D Wandler |
| Messrate | ca. 5 kHz (nur intern) |
| Dämpfung | Einstellbare, elektronische Dämpfung (veränderbarer Durchschnitt) |
| Temperaturkoeffizient | Gewinn: weniger als ± 0.01% bei Vollausschlag /°C |
| Speicher | Letzter Wert, Minimum, Maximum, Peak |
| Display | 4-stelliges LCD, 11mm hoch |
| Display Aktualisierung: | 0,5 Sekunden |
| Analoges Ausgangssignal | 2 V DC, linearisiert |
| Digitales Ausgangssignal | RS232 (9600, 8, N, 1) |
| Eigenfrequenz | 250 Hz |
| Autozero | ± 20% Vollausschlag |
| Temperaturbereich Material: | 10 - 45ºC |
| Luftfeuchtigkeit | 85% relative Feuchtigkeit, maximal |
| Stromversorgung | 9 V E Block, z.B. Long-Life 9 V Lithium (ca. 80 Stunden durchgängiger Gebrauch) |
| Gehäusematerial | Aluminium mit Kunststoffmantel |
| Gehäuseabmessungen | 197 x 58 x 47 mm (L x W x H) |
| Gewicht, netto (brutto) | ca. 380 g (1050 g) |
