Das GalvanoTest Schichtdickenmessgerät ist ein vielseitiges und modernes Dickenmessgerät, das mithilfe des coulometrischen Verfahrens alle Arten von elektroplattierten Einzel- oder Mehrfachschichten wie Chrom, Nickel, Blech, Silber etc. auf metallischen oder nicht-metallischen Substraten misst.

Das coulometrische oder anodische Ablöseverfahren wird verwendet, um die Dicke von galvanischen Überzügen auf nahezu allen Substraten wie Stahl, nicht-eisenhaltigen Metallen oder isolierenden Grundstoffen zu messen. Gängige Anwendungen umfassen Nickel auf Stahl, Zink auf Stahl, Zinn auf Kupfer, Silber auf Kupfer oder Kupfer auf Epoxid. Diese Messtechnik umfasst die Entfernung eines kleinen, nahezu unsichtbaren Stückes der Beschichtung. Das Substrat wird dadurch nicht beeinflusst. Das coulometrische Verfahren garantiert sehr zuverlässige und genaue Resultate.

Die einfache Bedienung des Geräts wird dadurch sichergestellt, dass keine spezifischen Fähigkeiten des Anwenders und nur minimale Übung vor der ersten Messung notwendig sind. Das coulometrische Verfahren ist eine günstige Methode, um Einzelschichten von Mehrfachsystemen, zum Beispiel Chrom, Nickel und Kupfer auf Stahl nach für nach zu messen.

Der GalvanoTest kann mit einem MiniPrint Datendrucker verbunden werden, um die Messergebnisse und Statistiken zu dokumentieren. Für bestimmte Messanalysen oder spätere Referenz kann die typische Spannungskurve während des Prozesses auch ausgedruckt werden.

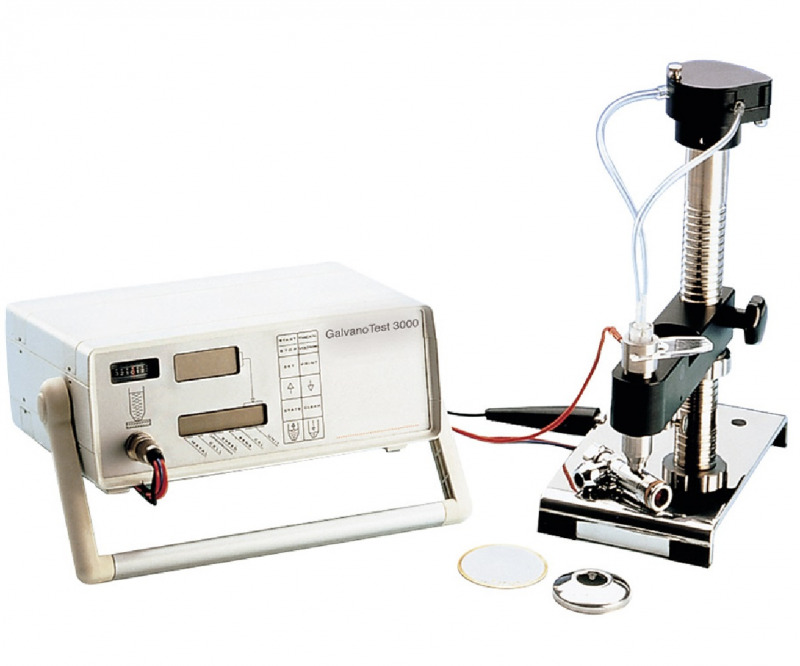

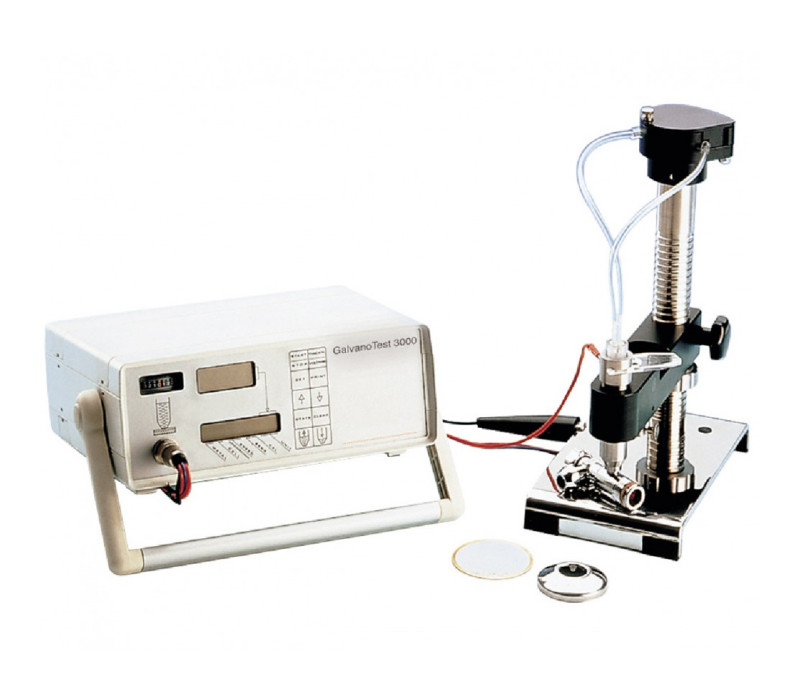

Der GalvanoTest besteht aus drei großen Komponenten:

- Messzelle: Für Messungen auf geraden oder gebogenen Oberflächen bis zu 3 mm Krümmungsradius sind zwei verschiedene Messzellen verfügbar. Der GalvanoTest 3000 wird mit einem Pumpensystem verbunden, das den Ablöse-Elektrolyten zirkulierend bzw. umwälzend durch die Messzelle fördert. Das GalvanoTest 2000 wird mit einer Zelle mit Air-Pulsator verbunden. Die durchgängige Zirkulation garantiert eine gleichmäßige Ablösung der Messfläche und optimale Ausnutzung des Elektrolyten. Zur Messung von Drähten oder Kleinteilen wird ein Kathodenbecher, in dem der Messgegenstand eingetaucht wird, verwendet. Der Kathodenbecher ist als Zubehör erhältlich und kann mit beiden Modellen verwendet werden.

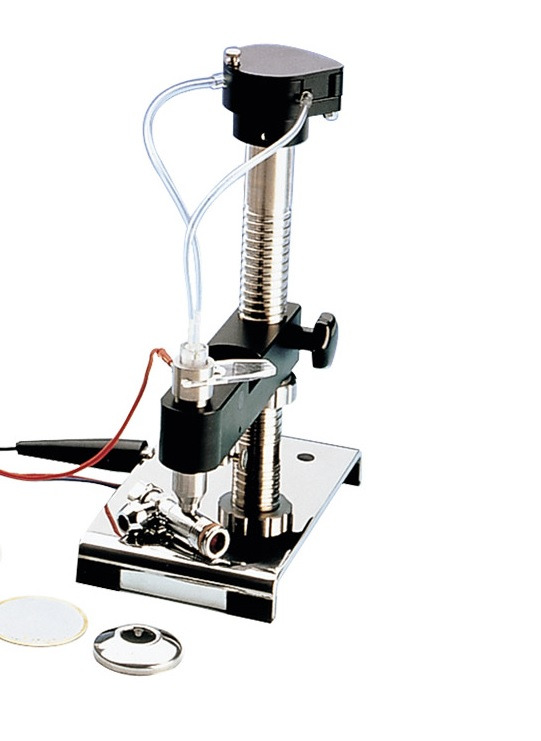

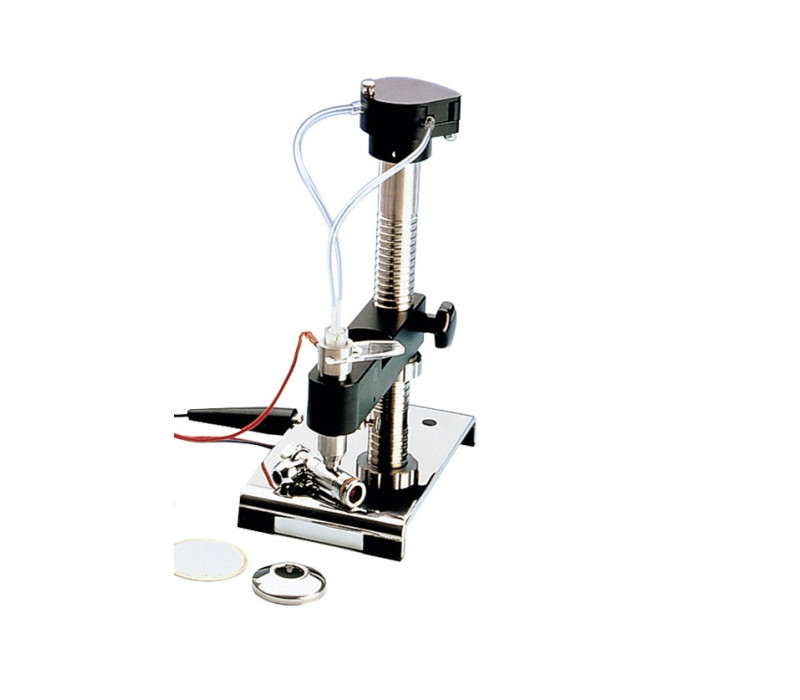

- Stativ: - Mithilfe des Stativs wird die Messprobe festgehalten und punktgenau mit der Messzelle ausgerichtet.

- Auswertungsgerät - Der GalvanoTest ist mit einem Mikroprozessor und interaktivem LCD Display ausgestattet, die die Auswertung unterschiedlicher Aufgabenstellungen ermöglichen. Die Messaufgaben können über den Touch-Screen eingegeben werden und werden auf dem großen alphanumerischen Display wiedergegeben. Dank der verschiedenen Schnittstellen können Sie verschiedene Geräte anschließen, zum Beispiel einen PC, Drucker oder x-t Schreiber. Auch eine Datenübertragung ist mihilfe der MSoft 7000 Basic Edition Software möglich.

Universelles Schichtdickenmessgerät für mehr als 70 Kombinationen von Beschichtungen und Substraten
Messen von Einzel- oder Mehrfachschichten
Exakte Messungen von 0,05 bis 75 µm
Für nahezu alle galvanischen Beschichtungen geeignet
Schichtdickenmessungen auf flachen und gekrümmten Oberflächen

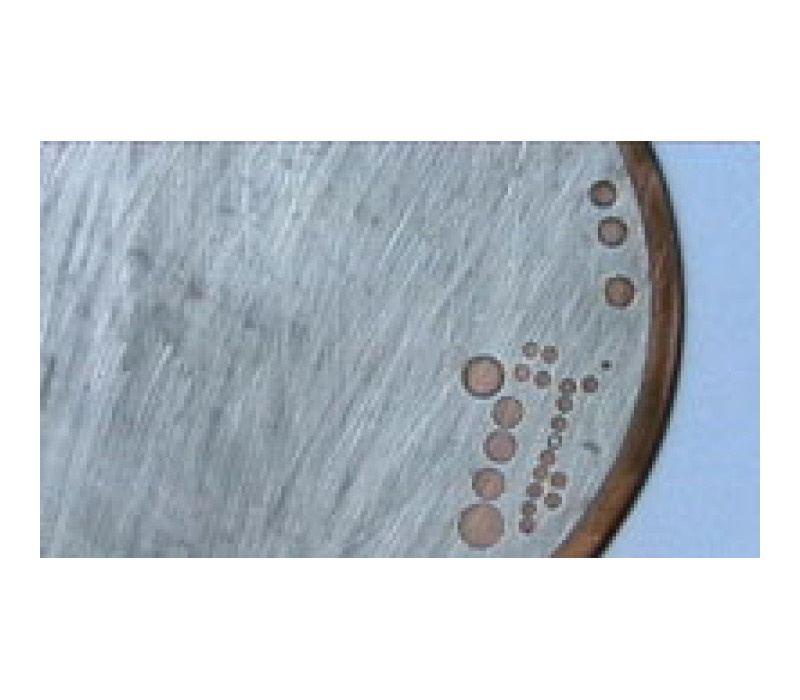

Ablöseverfahren eines sehr kleinen Stückes der Beschichtung
Flexible Speicherung und Auswertung der Messwerte

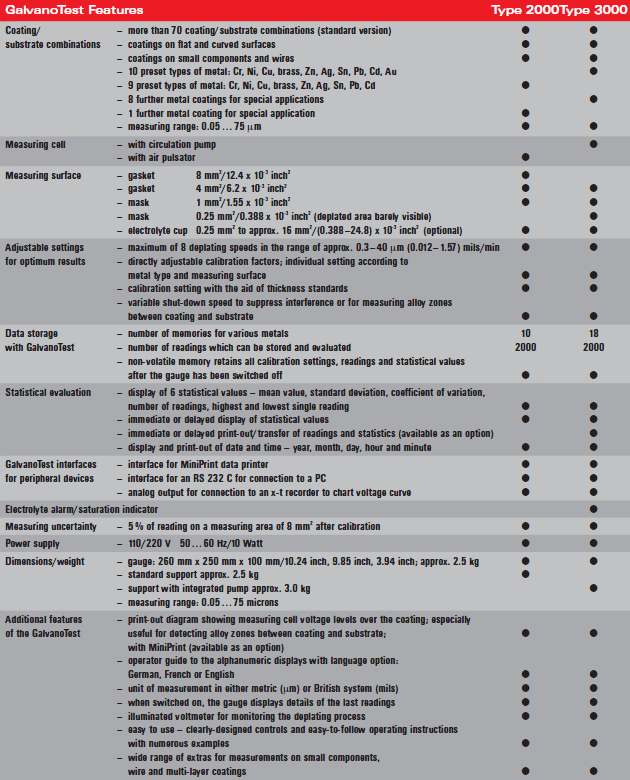

Spezifikationen

Der GalvanoTest 2000 wird als komplettes Set geliefert, einschließlich:

GalvanoTest Messgerät
Schnittstelle zur Verbindung mit einem Drucker oder PC
Datenschnittstelle für x-t Recorder
Standard Messstativ mit Messzelle Pulsatordüse
Verbindungskabel Messgerät / Stativ
Ringdichtung A (8 mm2)
Ringdichtung B (4 mm2)
3 Elektrolyte, je 100 ml nach Kundenwunsch (außer E12)
Pipetten
Flasche für verbrauchte Elektrolyte
1 Spritzflasche für destilliertes Wasser
Hartradierstift
Absorbierendes Papier
Gebrauchsanweisung

Der GalvanoTest 3000 wird als komplettes Set geliefert, einschließlich:

GalvanoTest Messgerät
Schnittstelle zum Anschluss eines MiniPrint Datendruckers oder PC
Ausgang für x-t Schreiber
Messstativ mit integrierter Zirkulationspumpe, einschlieslich Messzelle Typ 1
Verbindungskabel Stativ/Gerät
2 Ringdichtungen B (4 mm2)
20 Lochmasken C (1 mm2) und 2 Ringdichtungen Ø 1,5 mm zum Abdichten der Lochmasken
20 Lochmasken D (0,25 mm2)
5 Elektrolyte, je 100 ml nach Kundenwunsch sortiert (außer E12)
Flasche für verbrauchte Elektrolyte
Spritzflasche
Hartradierstift
Absorbierendes Papier
Bedienungsanleitung

Produkte

Artikel	Produkt	Preis	Menge	Aktion
134329	GalvanoTest 2000
134330	GalvanoTest 3000

Alle genannten Preise verstehen sich zzgl. MwSt. und Versandkosten.
Verfügbarkeit:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns
