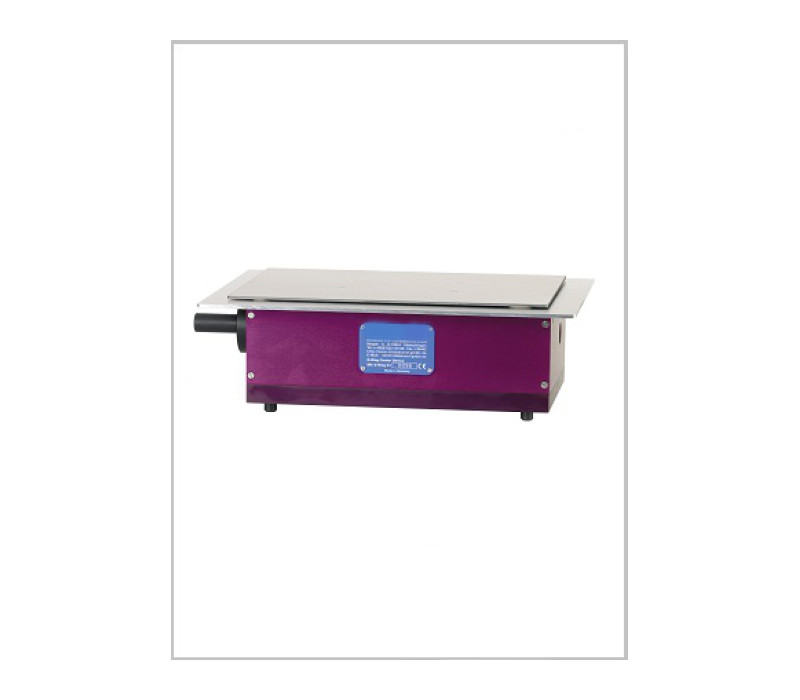

IRHD X-Y center device Zentriereinrichtung
IRHD X-Y center device Zentriereinrichtung
Die X-Y Zentriereinrichtung wird zusammen mit dem Micro IRHD Härteprüfsystem verwendet und ermöglicht einen vollautomatischen Gebrauch. Mithilfe dieses Härteprüfsystems können sowohl O-Ringe als auch Plattenmaterial überprüft werden.
- O-Ringe: Die X-Y Zentriereinrichtung ist für O-Ringe mit einem Schnurdurchmesser von 0,8 mm bis 8 mm geeignet. Die Ringe werden einfach auf den Messtisch gelegt und bis zum Aufnahmetisch geschoben. Anschließend wird der Parameter „Schnurdurchmesser“in der Micro IRHD Software eingegeben. Die integrierten Motoren fahren den Messtisch auf exakte Art und Weise zur Messachse. Dieser Prozess sorgt dafür, dass immer der höchste Punkt des O-Ringes geprüft wird.
- Plattenmaterial: Die Verfahrwege in X-Y Richtung mit jeweils 30 mm können vorab mit der Software eingestellt werden. Die Koordinaten werden dann motorisch angefahren. Der gesamte Messvorgang findet vollautomatisch statt.
