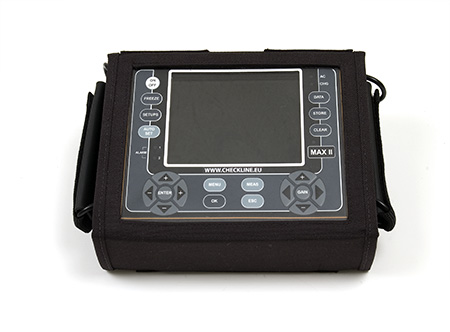

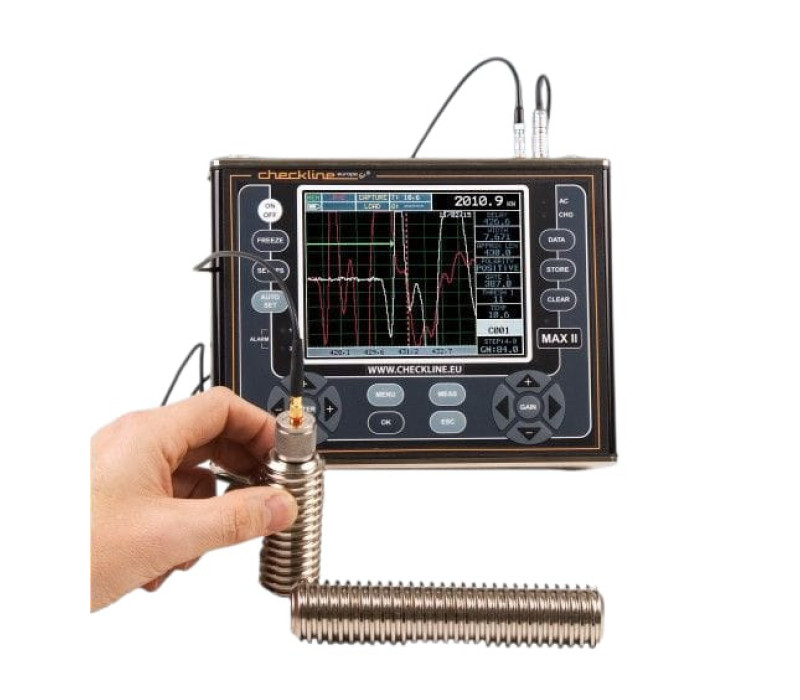

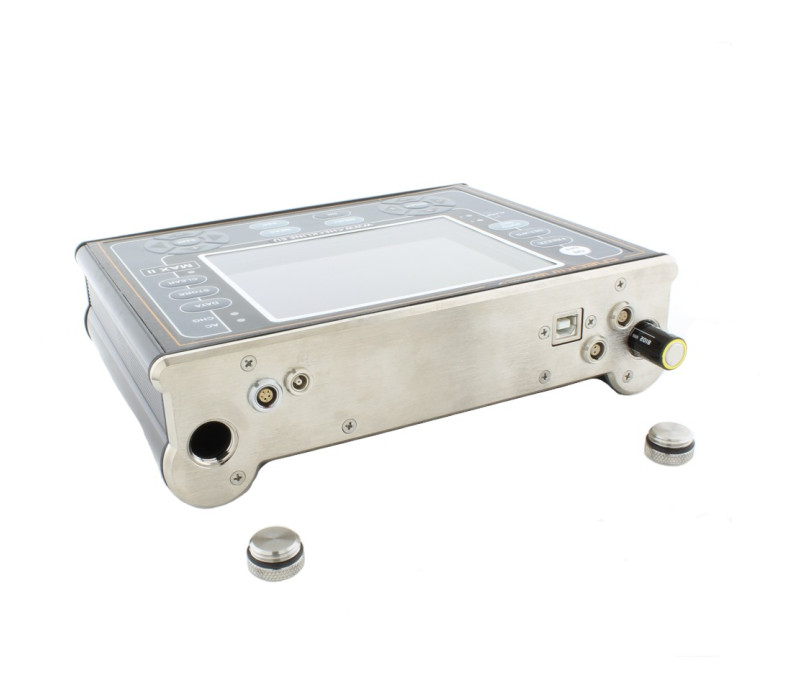

    MAX-II Ultraschall-Bolzenspannungsmesser

    Ultraschall-Bolzenspannungsmesser zur Messung von Verlängerung, Belastung, Spannung und Vorspannkraft bei Verbindungselementen

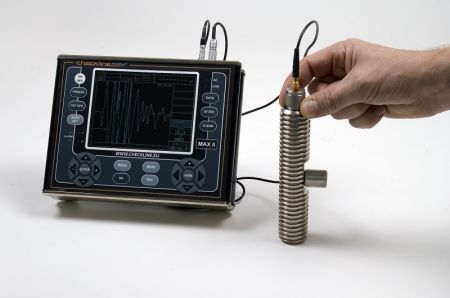

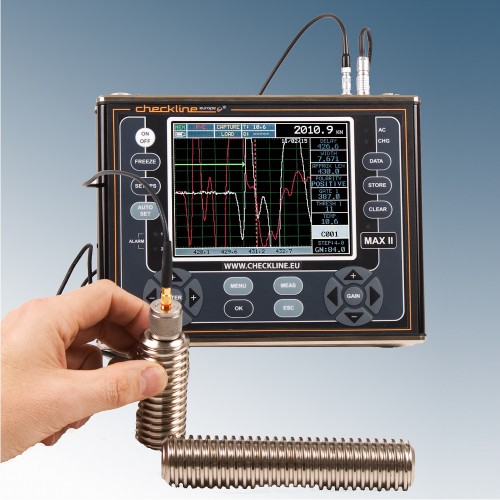

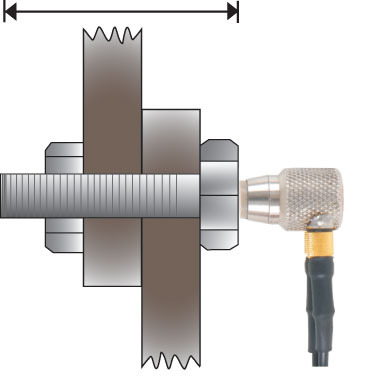

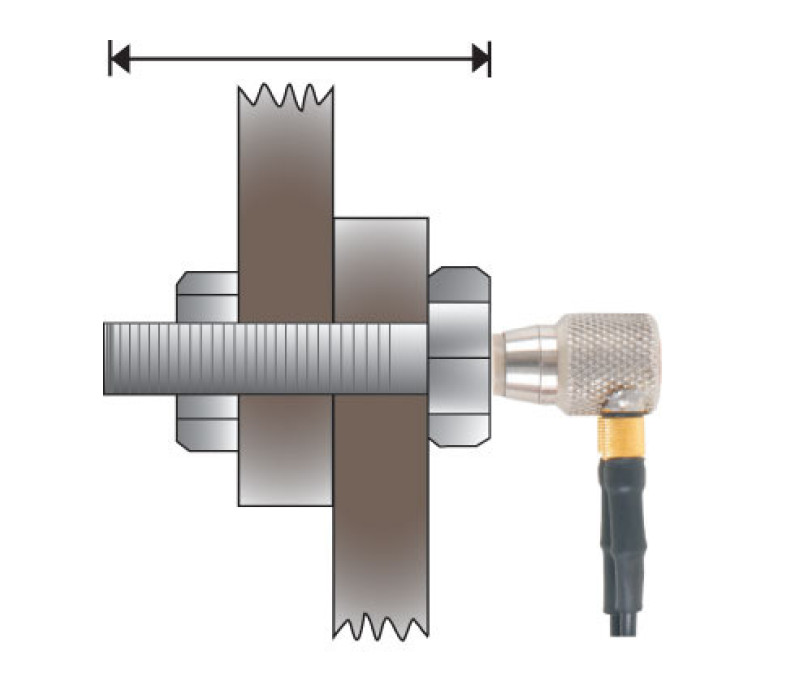

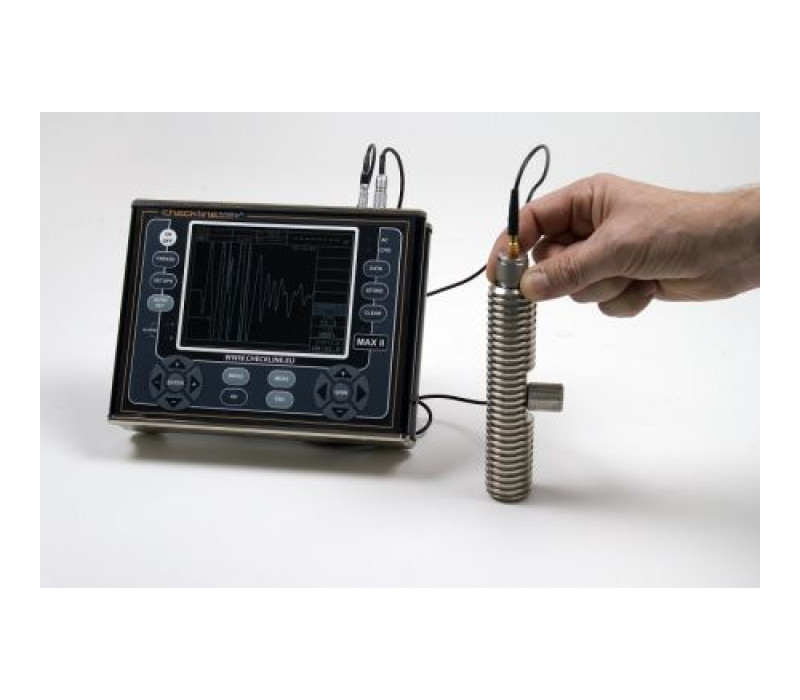

    Der Ultraschall-Bolzenspannungsmesser MAX-II erfasst Längenänderungen von Verbindungselementen während des Anziehens. Damit lassen sich Bolzenverlängerung, Belastung, Spannung und prozentuale Dehnung bestimmen. Anhand der Ultraschall-Laufzeitmessung können Sie die Vorspannkraft von Bolzen messen und Schraubverbindungen bei industriellen Montage- und Wartungsarbeiten zu einem späteren Zeitpunkt erneut überprüfen.

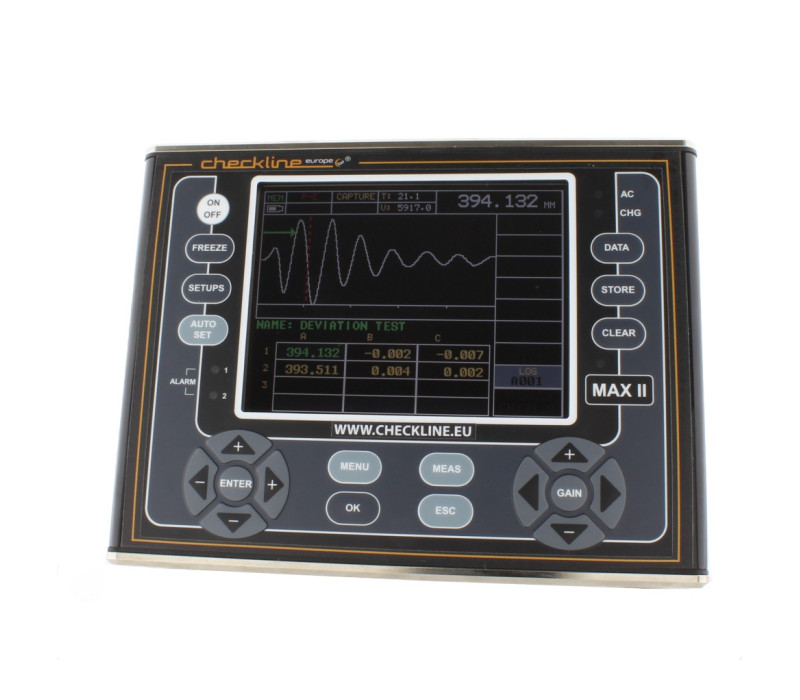

    Das Gerät kombiniert die Messmodi Pulse-Echo, Echo-Echo und Echo-Echo Verify mit einem auch bei Sonnenlicht gut ablesbaren QVGA-Farbdisplay, automatischer Messeinstellung und interner Datenaufzeichnung.

    Im Pulse-Echo-Modus eignet sich der MAX-II für Verbindungselemente mit einer Länge von 25,4 bis 25.400 mm (1 bis etwa 1.000 in), abhängig von den Materialeigenschaften und Signalbedingungen. Für Anwendungen, die zusätzliche Echomessungen erfordern, stehen Multi-Echo-Modi zur Verfügung, insbesondere bei kürzeren Verbindungselementen oder wenn Beschichtungen die Messergebnisse beeinflussen können.

    Die Funktion Auto Correlation unterstützt die Ermittlung einer geeigneten Schallkopfposition für Wiederholungsmessungen. Darüber hinaus verfügt das Gerät über einstellbare Messtore, anpassbare Alarmgrenzen und Funktionen zur Feldkalibrierung bei Belastungs- und Spannungsmessungen. Gespeicherte Messdaten lassen sich zur Auswertung und Berichterstellung über USB auf einen Computer übertragen.

    Der MAX-II wird mit einem wiederaufladbaren Lithium-Ionen-Akkupack betrieben und verfügt über einen Anschluss für den optionalen Temperatursensor A-156-8001. Magnetische und nichtmagnetische Kontaktprüfköpfe sowie aufklebbare Kristalle für geeignete Anwendungen sind separat erhältlich.
    € 5.354,00
    Jetzt bestellen
    • Ultraschallmessung von Bolzenverlängerung, Belastung, Spannung, prozentualer Dehnung und Laufzeit
    • Messmodi Pulse-Echo (P-E), Echo-Echo (E-E) und Echo-Echo Verify (E-EV)
    • Messbarer Längenbereich von Verbindungselementen im Pulse-Echo-Modus: 25,4–25.400 mm, abhängig von den Messbedingungen
    • Auch bei Sonnenlicht ablesbares QVGA-TFT-Farbdisplay mit einer Auflösung von 320 × 240 Pixeln
    • Auto Correlation zur Unterstützung einer reproduzierbaren Schallkopfpositionierung
    • Auto Set zur automatischen Signalerkennung und Einstellung der Messwertanzeige
    • Automatische, feste, Einpunkt- und Zweipunktkalibrierung des Nullpunkts
    • Feldkalibrierung mit Vektor- oder Regressionskorrektur für Belastungs- und Spannungsmessungen
    • Drei konfigurierbare Messtore mit einstellbaren Startpositionen und Schwellenwerten
    • Einstellbare obere und untere Alarmgrenzen mit optischer und akustischer Signalisierung
    • 4 GB interner Speicher und Unterstützung für bis zu 64 GB externen Speicher
    • USB-Datenübertragung sowie analoge, serielle und Alarmausgänge
    • 64 benutzerdefinierbare Messeinstellungen; Werkseinstellungen können ebenfalls angepasst werden
    • Wiederaufladbarer Lithium-Ionen-Akkupack mit einer typischen Betriebsdauer von etwa 18 Stunden
    • Anschluss für den optionalen Temperatursensor A-156-8001

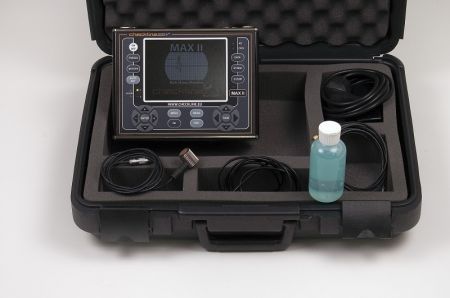

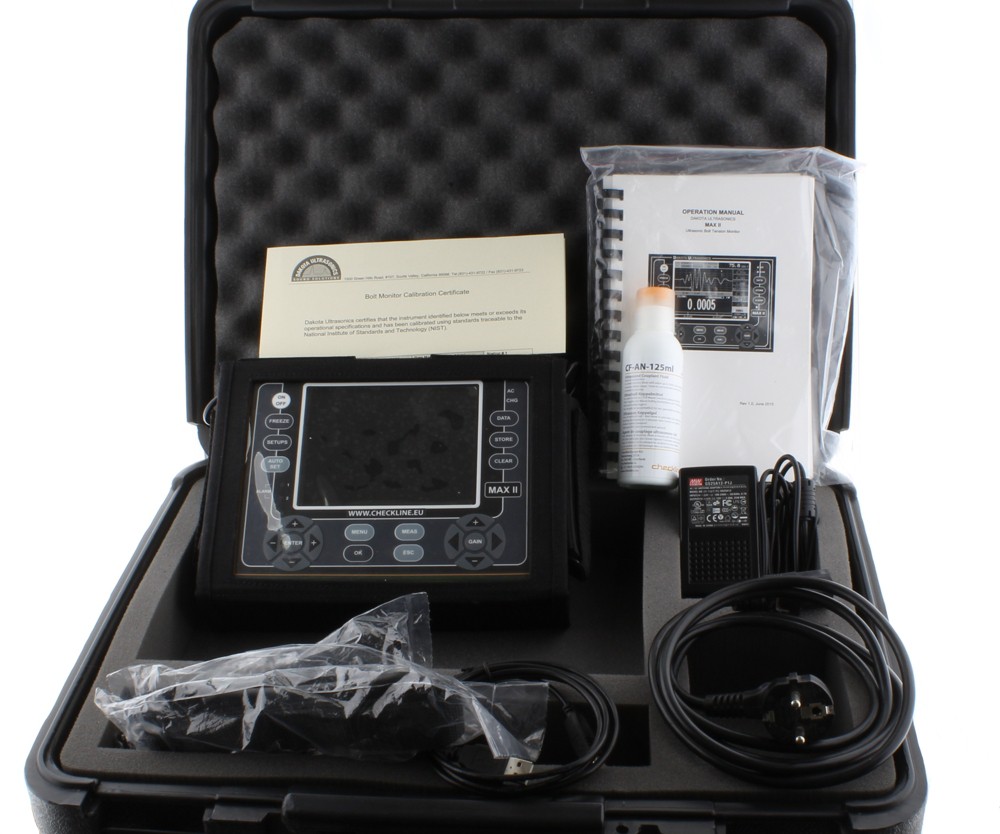

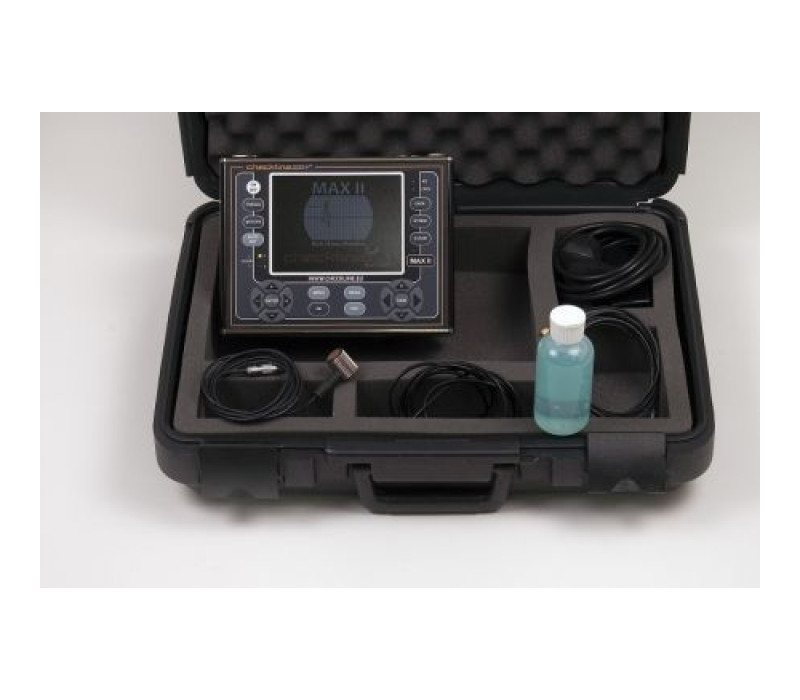

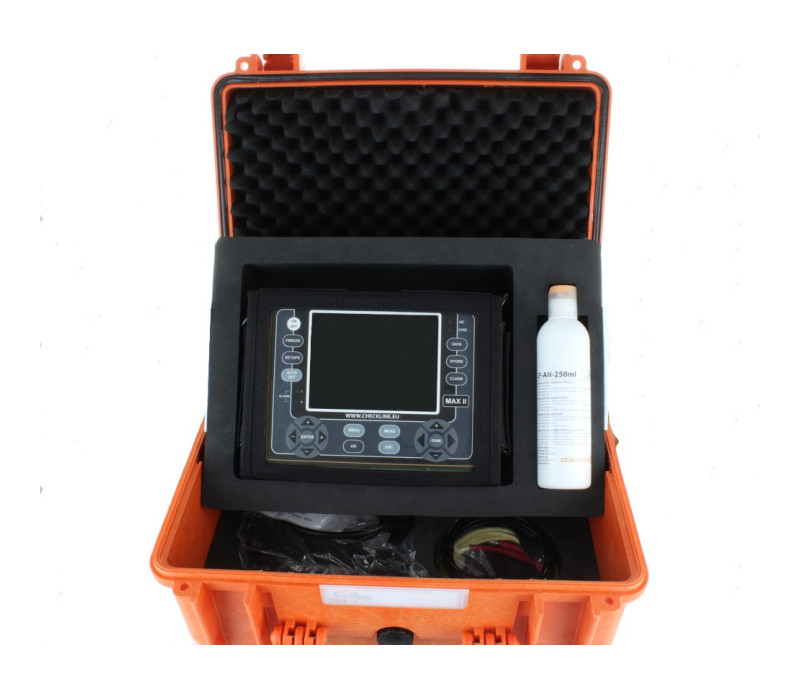

    Lieferumfang
    • Ultraschall-Bolzenspannungsmesser MAX-II
    • Wiederaufladbarer Lithium-Ionen-Akkupack
    • Akkuladegerät mit zusätzlichem EU-Stecker
    • Flasche Ultraschall-Koppelmittel, 4 oz.
    • USB-Kabel Typ A auf Typ B zur Datenübertragung

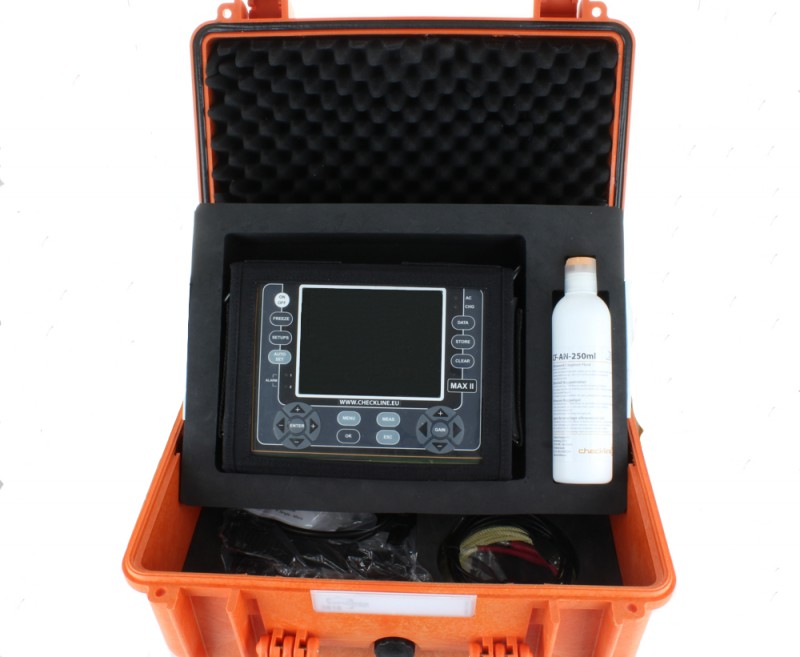

    • Stabiler Transportkoffer mit passgenauer Schaumstoffeinlage
    • 10 ft langes Schallkopfkabel mit LEMO 00- und Microdot-Anschlüssen
    • PC-Dienstprogramm (Download von der Website)
    • Bedienungsanleitung
    • Kalibrierzertifikat

    Optional: Externes intelligentes Ladegerät zum Laden von zwei Akkupacks, besonders praktisch bei größeren Projekten mit mehreren Geräten.

    Abmessungen-MAX-II
    Firmware 3.08 D MAX-II
    Dakview 4 für Windows 32 bit
    Dakview 4 für Windows 64 bit
    Dakview 4 für MAC OS
    MAX II - Bedienungsanleitung
    GerätetypUltraschall-Bolzenspannungsmesser
    Hersteller-ModellbezeichnungBT2-DL
    MessgrößenZeit (Nanosekunden); Verlängerung (mm/in); Belastung; Spannung; prozentuale Dehnung
    Längenbereich der Verbindungselemente25,4–25.400 mm (1–999,999 in) im Pulse-Echo-Modus. Der verfügbare Messbereich in den Multi-Echo-Modi hängt von den Materialeigenschaften, der Echoqualität und den Messbedingungen ab
    MessmodiPulse-Echo (P-E), Echo-Echo (E-E), Echo-Echo Verify (E-EV)
    Auflösung0,0001 mm (0,00001 in)
    Maßeinheitenmm, in oder µs
    Kalibrierbereich der Schallgeschwindigkeit1.250–13.995 m/s (0,0492–0,5510 in/µs)

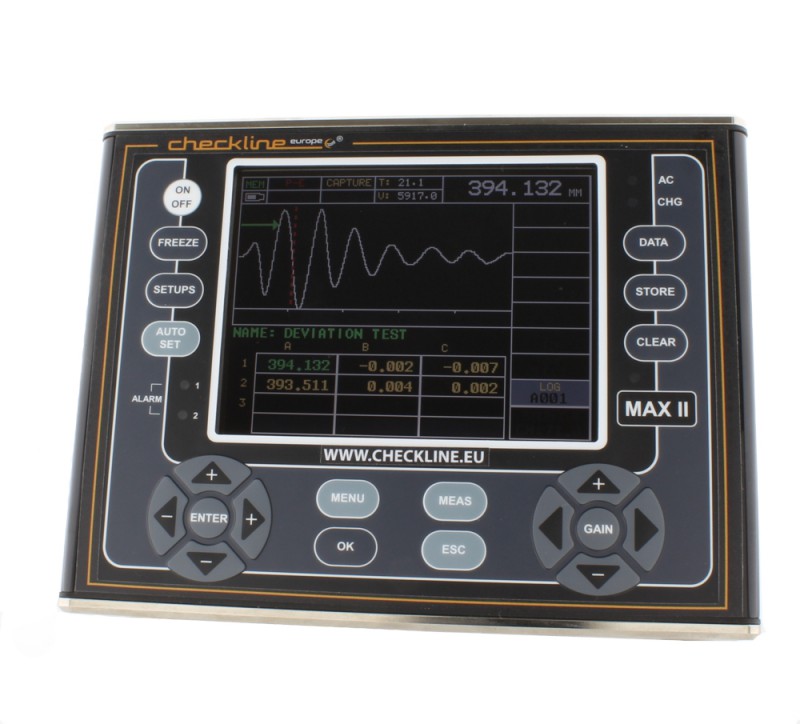

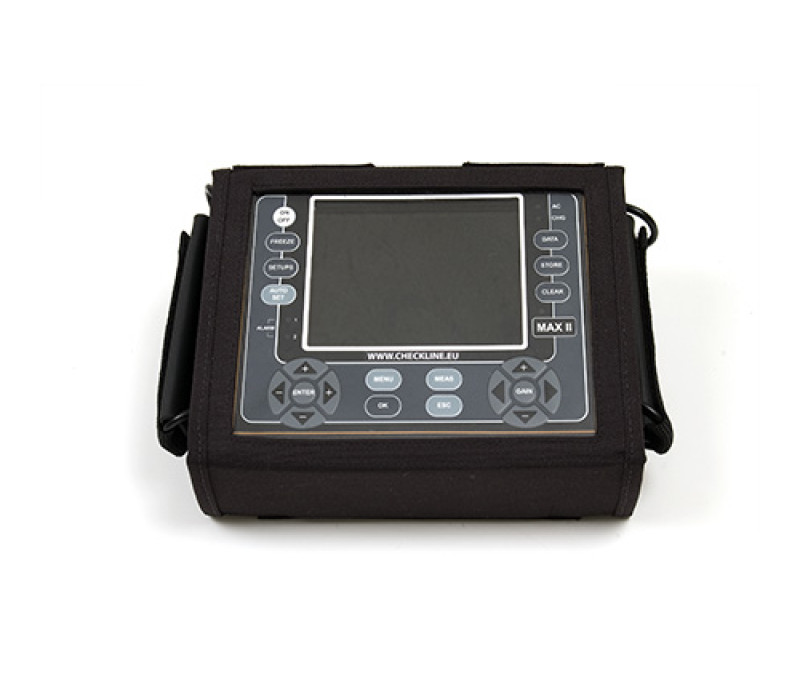

    DisplayAuch bei Sonnenlicht ablesbares QVGA-TFT-Farbdisplay; 320 × 240 Pixel; Bildschirmdiagonale 5,7 in; einstellbare Helligkeit
    Speicher und Datenaufzeichnung4 GB interner Speicher; bis zu 64 GB externer SD-Speicher; sequenzielle und rasterbasierte Datenaufzeichnung; Bildschirmaufnahmen
    USB-SchnittstelleUSB 1.1, Typ-B-Anschluss am Gerät; USB-Kabel Typ A auf Typ B im Lieferumfang enthalten

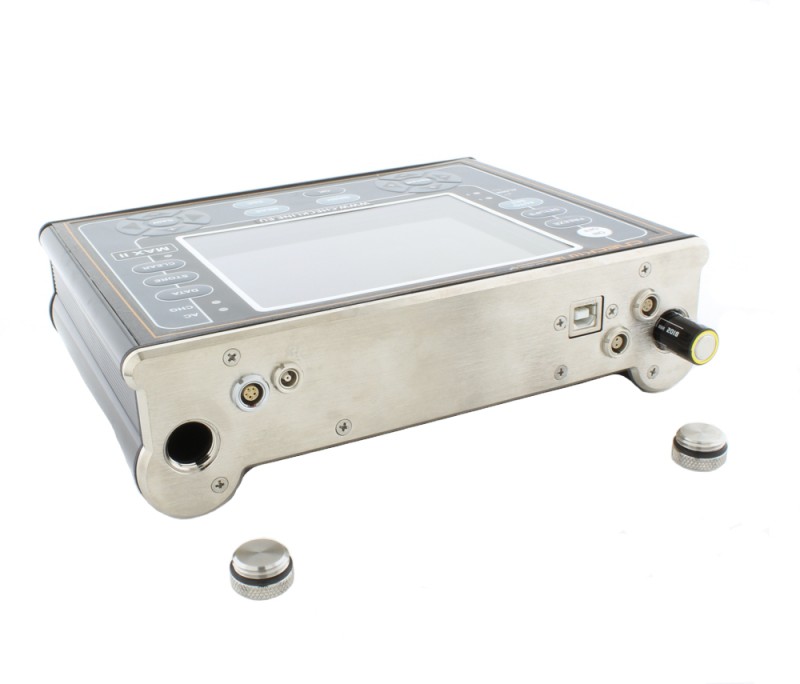

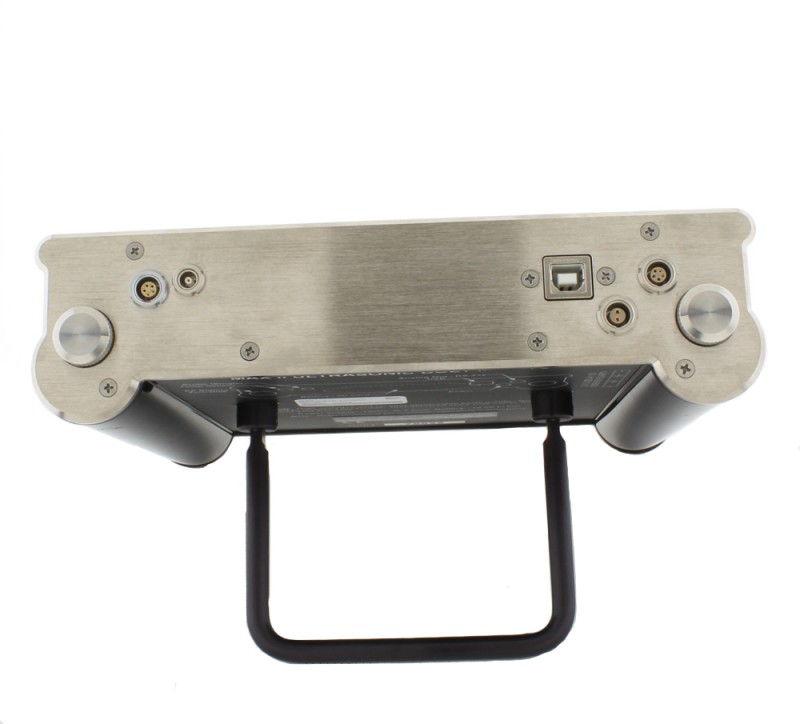

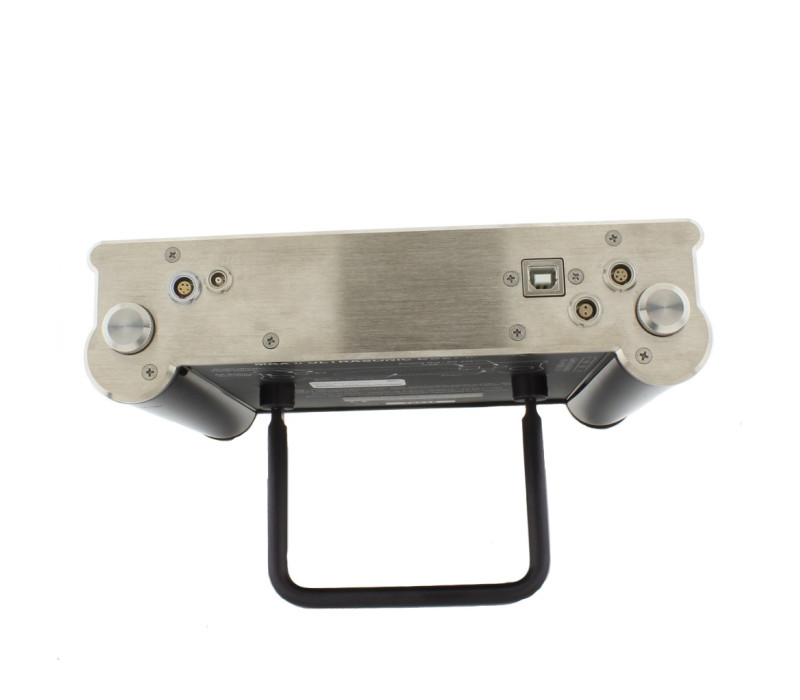

    Zusätzliche AusgängeSerielle RS-232-Schnittstelle, Analogausgang 0–10 V und zwei Alarmausgänge über einen 5-poligen LEMO 1-Anschluss; Zubehörkabel erforderlich
    SchallkopfanschlussLEMO 00-Anschluss am Gerät; kompatible Einzelelement-Schallköpfe separat erhältlich

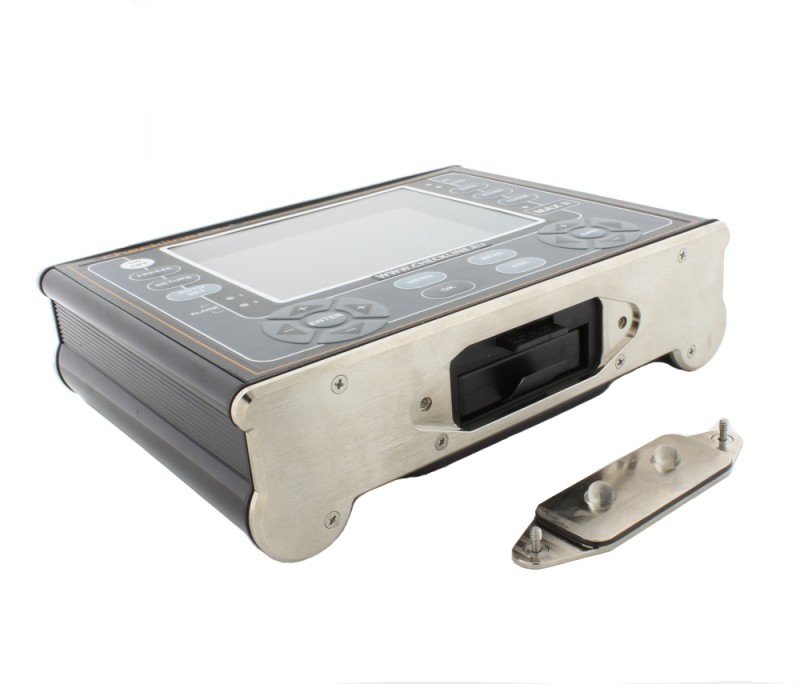

    StromversorgungWiederaufladbarer Lithium-Ionen-Akkupack, 10,8 V, 2 Ah; Anschluss für externe Stromversorgung mit 12 V DC
    AkkulaufzeitEtwa 18 Stunden bei typischem Betrieb mit vollständig geladenem Lithium-Ionen-Akkupack
    SchutzartIP65
    Betriebstemperatur-10 bis 60 °C (14 bis 140 °F)
    Abmessungen und Gewicht216 × 165 × 70 mm (B × H × T); 2,04 kg (4,5 lb), einschließlich Akku
    GarantieEingeschränkte Garantie von zwei Jahren auf das Gerät

    Ähnliche Produkte

    Verwandte Produkte ansehen

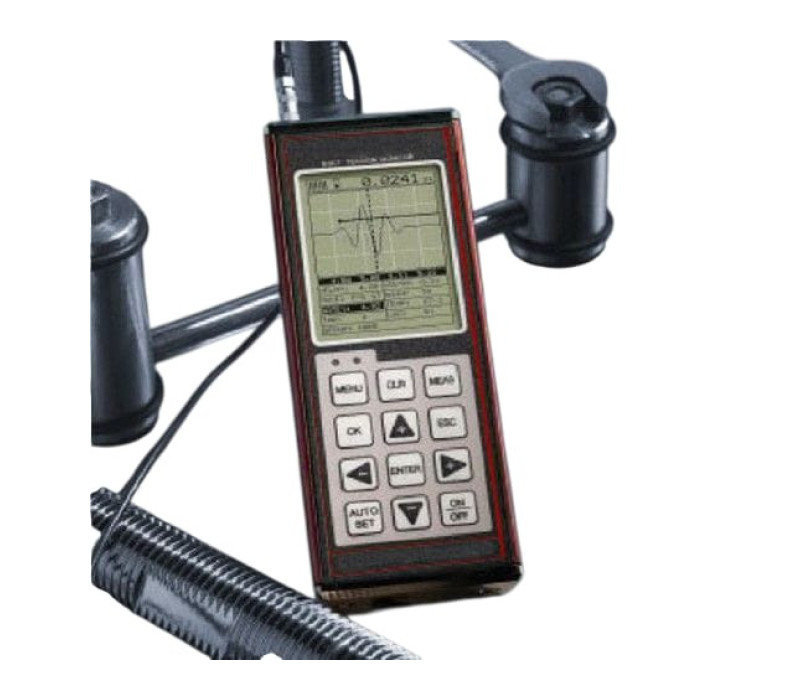

    TI-MAX Messgerät für Bolzenspannung und Schraubendehnung

    TI-MAX Messgerät für Bolzenspannung und Schraubendehnung

    Zubehör

    Zubehör ansehen

    CF-AN Ultraschall-Kopplungsmittel
    CF-AN Ultraschall-Kopplungsmittel

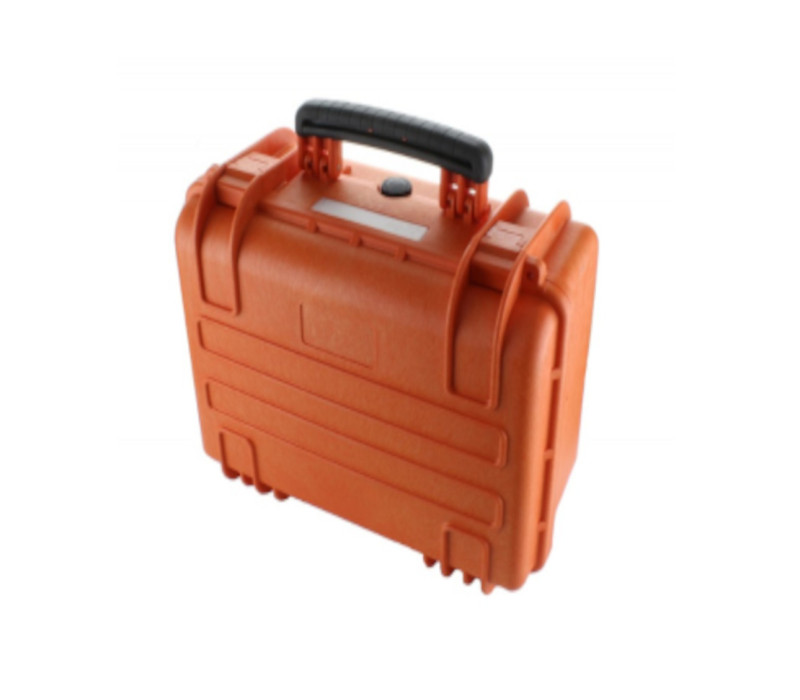

    MAX-II Offshore Case wasserdichter Tragerkoffer für MAX-II Ultraschall Bolzenspannungsmessgerät
    MAX-II Offshore Case wasserdichter Tragerkoffer für MAX-II Ultraschall Bolzenspannungsmessgerät

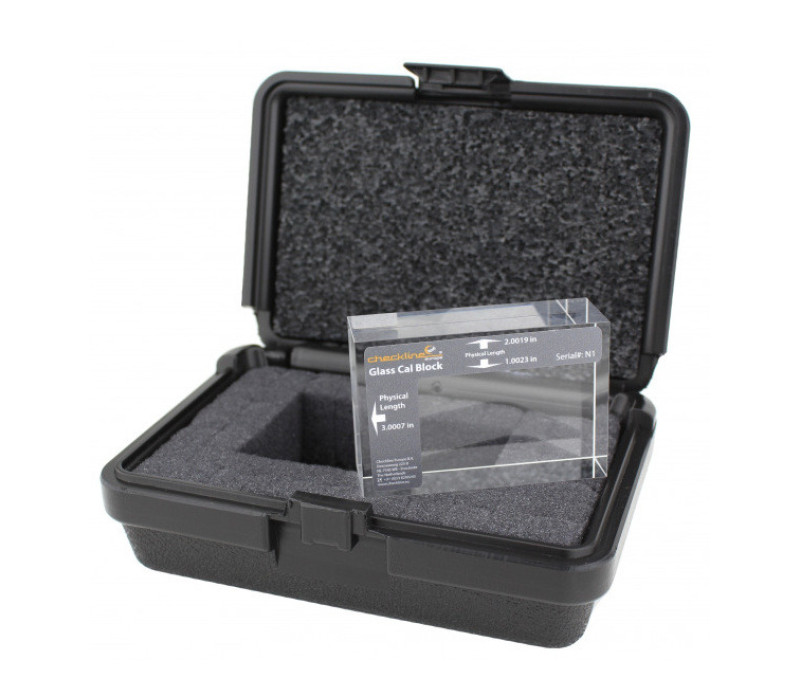

    TPG Dreischritt-Glaskalibrierblock
    TPG Dreischritt-Glaskalibrierblock

    Bestellen

    Produkte
    Artikel Produkt Preis  Menge Aktion
    134991MAX-II Bolzenspannungsmessgerät € 5.354,00
    Zubehör
    Artikel Produkt Preis  Menge Aktion
    134993F-250-0006 Schutztasche für MAXII Bolzenzugspannungsmesser € 254,00
    126906X-000-0010 (3" and 6" Certified Cal Bars) € 778,00
    132197T-700-2405 1/8" 5mHz TI-MAX Probe Magnetic € 959,00
    126774T-700-4405 1/8" 10mHz TI-MAX Probe Magnetic € 983,00
    132198T-702-1405 1/4" 2.25mHz TI-MAX Probe Magnetic € 983,00
    126854T-702-2405 1/4" 5mHz TI-MAX Probe Magnetic € 983,00
    132199T-702-4405 1/4" 10mHz TI-MAX Probe Magnetic € 1.007,00
    133047T-703-1405 3/8" 2.25mHz TI-MAX Probe Magnetic € 995,00
    132200T-703-2405 3/8" 5mHz TI-MAX Probe Magnetic € 995,00
    132201T-704-1405 1/2" 2.25mHz TI-MAX Probe Magnetic € 1.007,00
    132202T-704-2405 1/2" 5mHz TI-MAX Probe Magnetic € 1.007,00
    130240T-706-1405 3/4" 2.25mHz TI-MAX Probe Magnetic € 1.072,00
    132203T-706-2405 3/4" 5mHz TI-MAX Probe Magnetic € 1.072,00
    134894N-704-0094 (1.20m) Single Lemo 00 to Spring Loaded 2 Pin fixture 1/8” Spacing € 281,00
    134895A-000-9001 Crystal 1/8", 7.5 MHZ, 12 pcs € 174,00
    130352N-110-0020 Transducer Cable, Lemo to microdot Single ( 3 meter) € 111,00
    126855A-156-8001 Temperatursensor € 643,00
    135643MAX-II-CC - Wasserdichter Tragekoffer für MAX-II Bolzenspannungsmesser € 349,00
    134087X-000-0011 3" Stahl Kalibriernormal € 429,00
