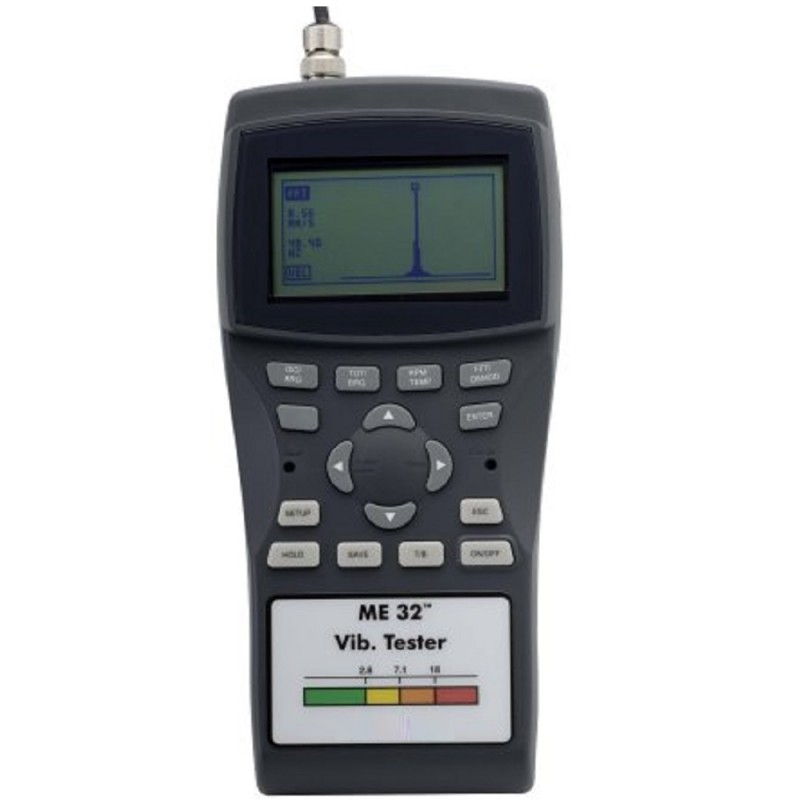

ME-32 Vibrationsmessgerät | ME-32
Das ME-32 Vibrationsmessgerät ermöglicht eine schnelle Messung und Kontrolle von Vibrationen, Lagerzuständen, Temperaturen und Rotationsgeschwindigkeiten. Hierfür verwendet das ME-32 drei verschiedene Messprogramme, die gemäß ISO 10816-1 ausgeführt werden.
Merkmale
- Zeigt Temperatur an
- ISO 10816-1
- Zeigt Frequenzspektra an, um verschiedene Maschineprobleme zu identifizieren
- Überprüft Lagerzustände
- Misst Rotationsgeschwindigkeit
- Auflistung der höchsten Vibrationen
Die ME-32 Software bietet Ihnen die Möglichkeit, um Ihre Messdaten auf einen PC zu speichern und beispielsweise weiter zu analysieren.
Spezifikationen
| Dynamik | 16 Bits A/D Sigma/Delta Converter mit >74 dB Dynamik |
| Anti-Aliasing-Filter | Digitaler und analoger Anti-Aliasing-Filter |
| Frequenzbereich | 0,4 – 12,2 kHz |
| Schrittfrequenz | 0,04 Hz Resolution |
| Erfassungsrate | Bis zu 31250 Hz, auswählbar |
| Frequenzbereich | 0,4 - 150 Hz 0,4 - 300 Hz 0,4 - 1500 Hz 0,4 - 3000 Hz 0,4 - 6 kHz 0,4 - 12,2 kHz |
| Resolution | 400, 800, 1600, 3200 Linien |
| Integration | Keine, einfach, doppelt |
| Demodulation | 2 eingebaute Filter HP 600 Hz, 2 kHz |
| Lagerzustand | L-Methode Geschwindigkeit mm/s RMS, G Methode gemäß g 2-12 kHz RMS |
| Einheiten | Metrisch, Imperial, auswählbar |
| Frequenz/Geschwindigkeit | Hz oder RPM |
| Prozessor | ARM 32 Bit Struktur, Flip-Chip-BGA |
| Speicherplatz | 2 MB |
| Speicher | 10 Positionen in drei Richtungen und Konfigurationsdaten |
| Übertragung | Serieller RS232 115KBaud |
| Dateneingabe | Beschleunigung: 0-20 g (RMS) Geschwindigkeit Amplitude: 0-1999.99 um (0-P) |
| I/O | 2 mA CC Beschleunigungsmesser, 5 V betriebener Tacho, RS232, Adapter |
| Aufnehmerempfindlichkeit | 100 mV/g oder 500 mV/g, auswählbar |
| Automatische Abschaltung | 5, 10, 15, 20 min oder off |
| Batterie | Std AA (Option: Standard Adapter, 5 x 1800 mAh NiMh) |
| LCD | Twist 64x128 Pixel |
| Beschleunigung | ME 42 integriertes Kabel/BNC 100 mV/g nominal 0,5 - 15 kHz mit Magnet |
| Betriebstemperatur | 0-50 DEG C (32 bis122 DEG F) 20 mA |
| Abmessungen | 105 x 220 x 35mm |
| Gewicht | 400 g ohne Batterie |
| Batterielaufzeit | Ca. 25 Stunden Betrieb |
| Standby-Verbrauch | 0,05 mA oder weniger |
| Ladezeit | 4 Stunden |
| Optischer Tacho | 0 - 250000 RPM |
| Stromverbrauch | 20 mA |
