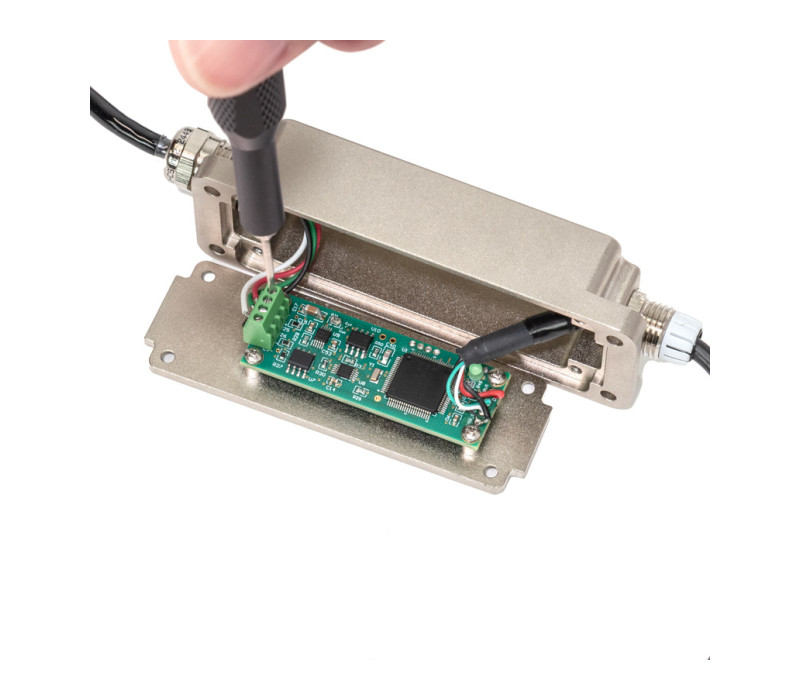

Die Sensoren werden über eine Schraubklemmenleiste an das MF100 angeschlossen

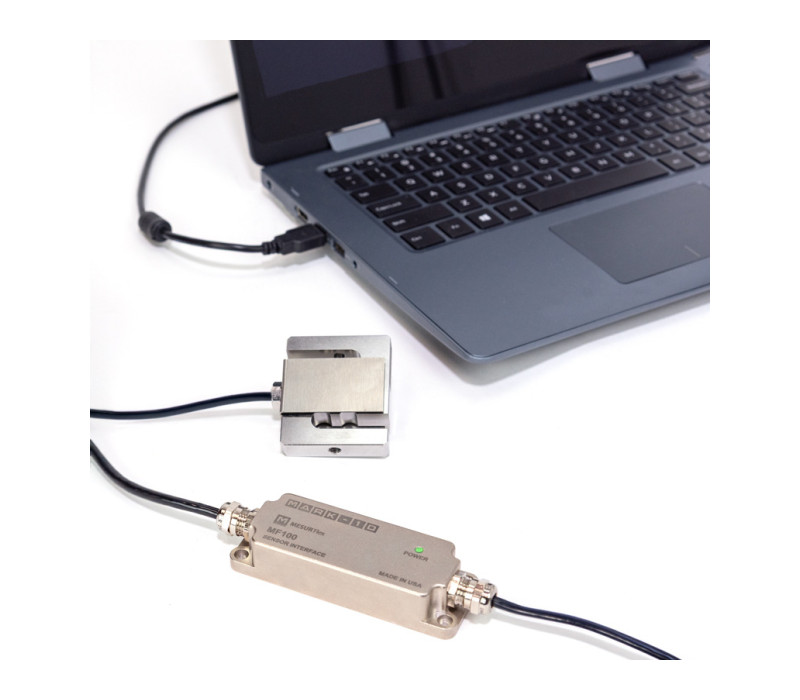

MF100, angeschlossen an einen Sensor und einen Laptop

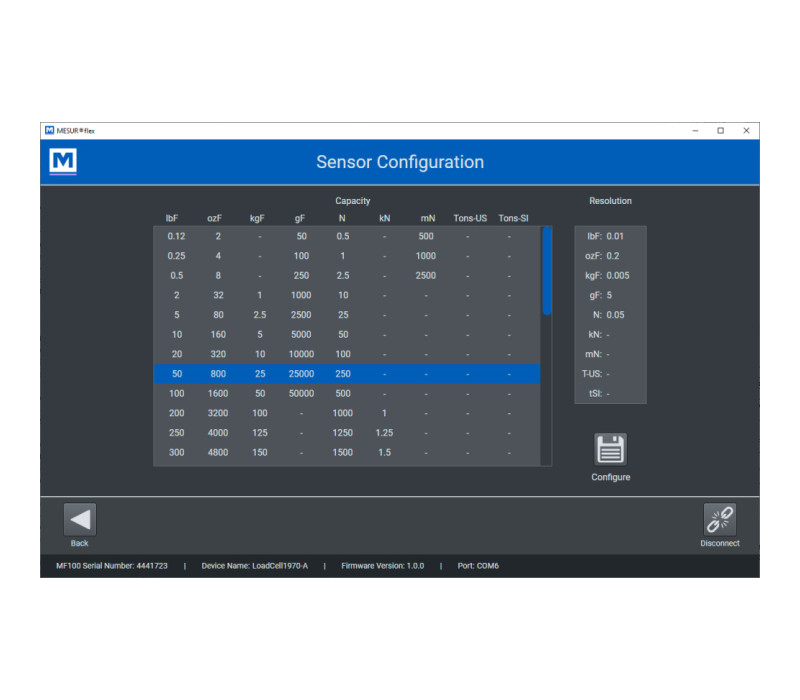

Konfiguration eines Sensors in der Software

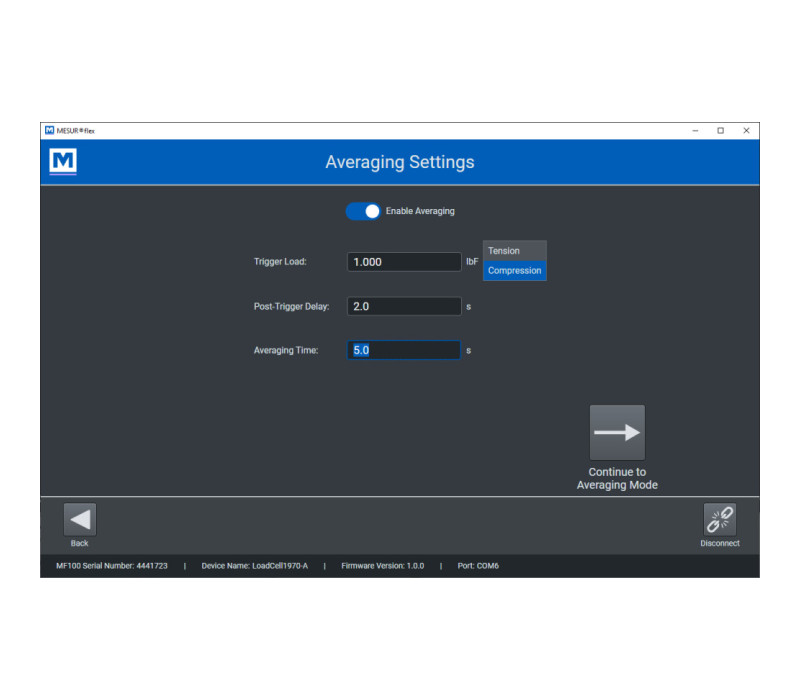

Einfache Konfiguration der Grundeinstellungen, wie z. B. Maßeinheit und Messmodus.

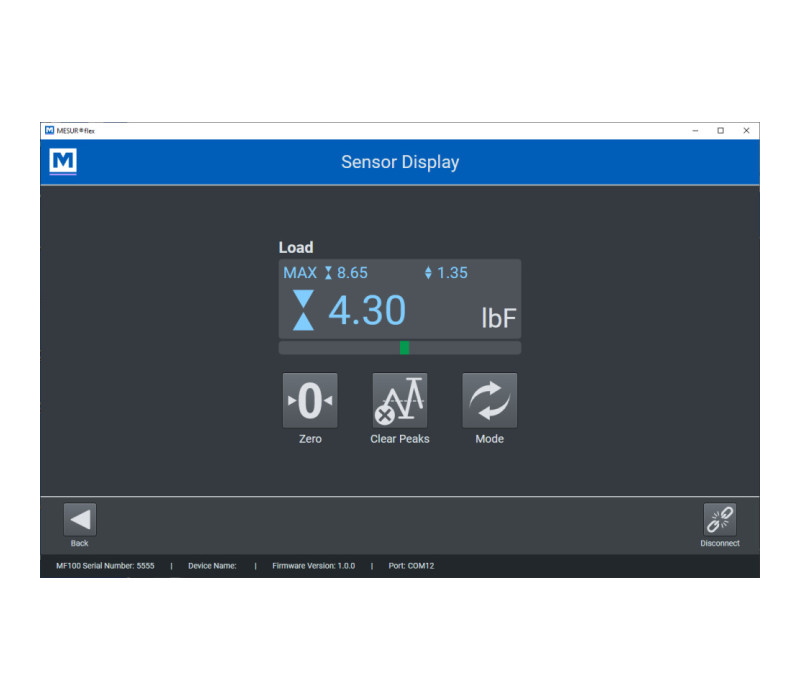

Echtzeitanzeige von Spitzen- und Durchschnittslastdaten usw.

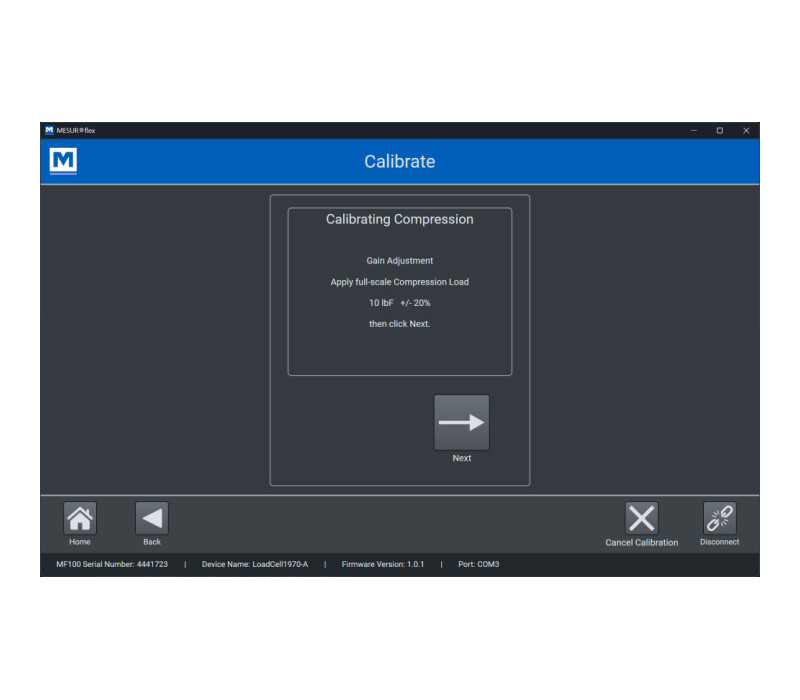

Enthält einen benutzerfreundlichen Kalibrierungsassistenten

MF100

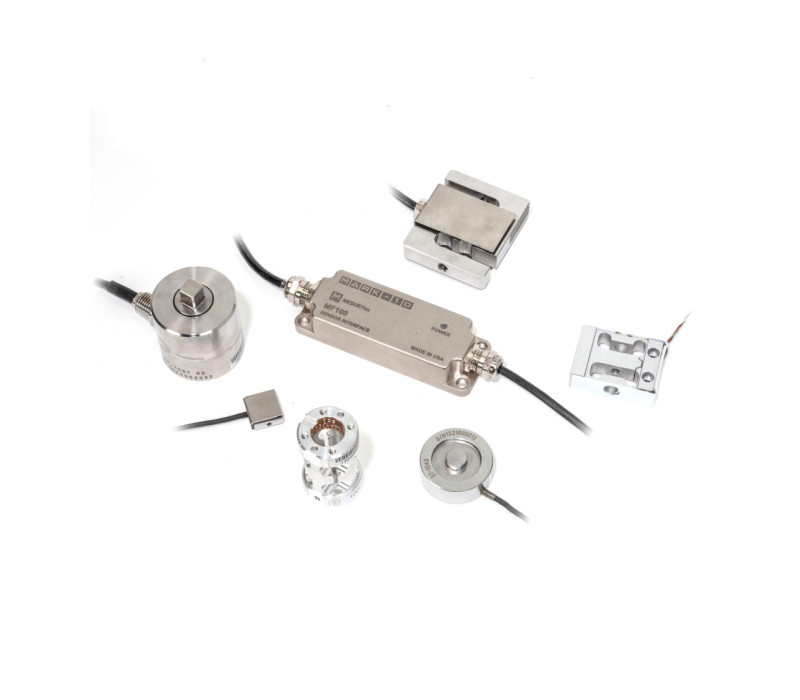

Der MF100 USB-Sensorschnittstelle ist ein kompaktes, hochpräzises Modul, das entwickelt wurde, um Fremdhersteller-Dehnungsmessstreifen-Kraftaufnehmer, Kraftsensoren und Drehmomentsensoren direkt über USB mit einem PC zu verbinden. Es wandelt das analoge Signal des Sensors in ein stabiles digitales Ausgangssignal um und eignet sich daher ideal für Laboratorien, Qualitätssicherungsteams, Produktionslinien und R&D-Umgebungen, die wiederholbare und nachverfolgbare Messungen erfordern.

Der MF100 unterstützt eine breite Palette von Kraft- und Drehmomentsensorkapazitäten, von Niedriglastmessungen bis hin zu Hochleistungsin dustrieanwendungen. Ein integrierter Schraubklemmenblock ermöglicht das schnelle, lötlose Verkabelung kompatibler Dehnungsmessstreifen-Sensoren und vereinfacht die Integration in neue oder bestehende Prüfstände.

Im Gegensatz zu einfachen USB-Adaptern bietet der MF100 präzise Signalverarbeitung, digitale Filterung und Echtzeiterfassung, die auch bei anspruchsvollen Prüfsequenzen konsistente Ergebnisse sicherstellt. In Kombination mit der MESUR®Flex-Software können Nutzer die Sensorkapazität und Auflösung konfigurieren, eine geführte mehrstufige Kalibrierung durchführen, Daten protokollieren, Berichte generieren, Trends überwachen und Ergebnisse sofort für weitere Analysen exportieren.

Hauptfunktionen

Direkte USB-Anbindung: Einfache Plug-and-Play-Schnittstelle zur Übertragung von Kraft-, Drehmoment- oder Dehnungsmessstreifen-Signalen an einen PC.
Breite Kompatibilität: Unterstützt Kraft- und Drehmomentsensoren sowie externe Vollbrücken- und 4-Draht-Dehnungsmessstreifen-Sensoren.
Schraubklemmenblock: Schnelle, lötlose Verbindung von Sensorleitungen für flexible Systemkonfiguration.
Hochstabiles Signalprocessing: Präzise Verstärkung und digitale Filterung gewährleisten Genauigkeit bei dynamischen oder schwankenden Lasten.
Robustes & kompaktes Design: Geeignet für fest installierte Arbeitsplätze oder den mobilen Einsatz im Feld.

Hauptvorteile

Echtzeit-Datenerfassung: Sofortige Visualisierung, Protokollierung und Export mit MESUR®Flex PC-Software.
Einfache Systemintegration: Umfangreicher serieller Befehlssatz für Automatisierung, individuelle Prüfaufbauten und OEM-Anwendungen.
Verbesserte Workflow-Effizienz: Optimiertes Reporting, Nachverfolgbarkeit und Dokumentation.
Zuverlässige Leistung: Stabile, wiederholbare Messergebnisse für hochpräzige Messaufgaben.

Kontaktieren Sie uns, um den MF100 mit dem am besten geeigneten Sensor, Kabeln und Zubehör für Ihre Kraft-, Drehmoment- oder Dehnungsmessstreifen-Messanordnung zu konfigurieren.

Schnittstellentyp: USB 2.0
Kraftbereich: Breites Spektrum an Sensoren mit niedrigen bis hohen Nennkräften
Drehmomentbereich: Geeignet für Drehmomentsensoren mit niedrigen, mittleren und hohen Nennwerten
Kompatible Sensoren: Kraftsensoren, Drehmomentsensoren und externe 4-Leiter-Dehnungsmessstreifen-Sensoren
Unterstützte Einheiten: lbF, N, kN, ozFin, lbFft, Ncm, Nm
Anschlussblock: Integrierter Schraubanschlussblock für den direkten Anschluss der Sensoren
Software: MESUR®Flex (Echtzeitanzeige, Konfiguration, Kalibrierung, Protokollierung, Berichterstellung)
Anwendungen: Labortests, Qualitätskontrolle, Produktionsüberwachung, Forschung und Entwicklung

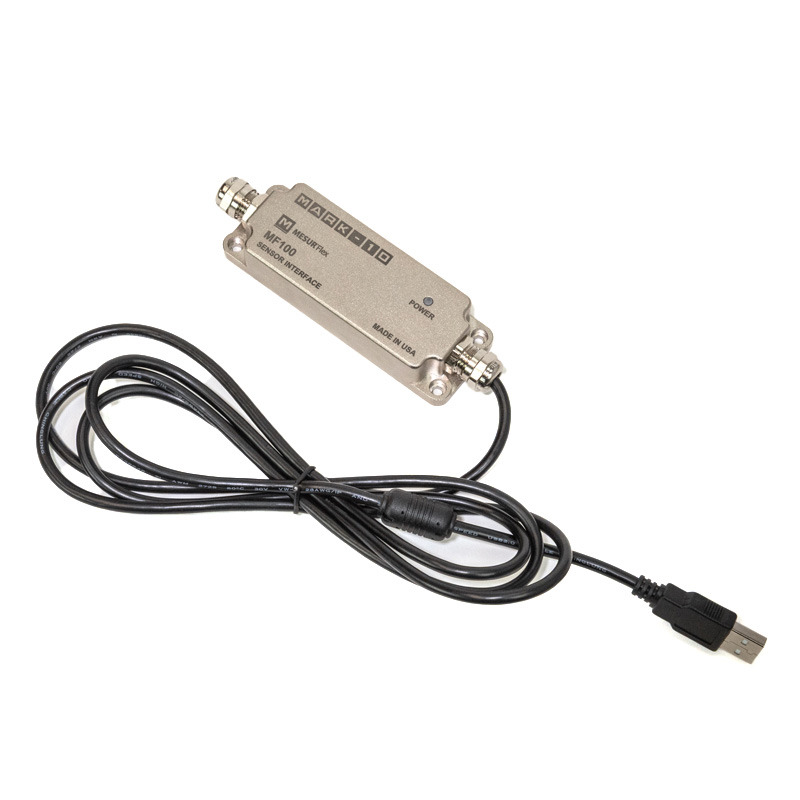

Im Lieferumfang des MF100 enthalten:

1,5 m langes USB-Kabel mit Kabelbinder
Zugentlastung für das Sensorkabel
MESUR®Flex-Software
Kalibrierzertifikat

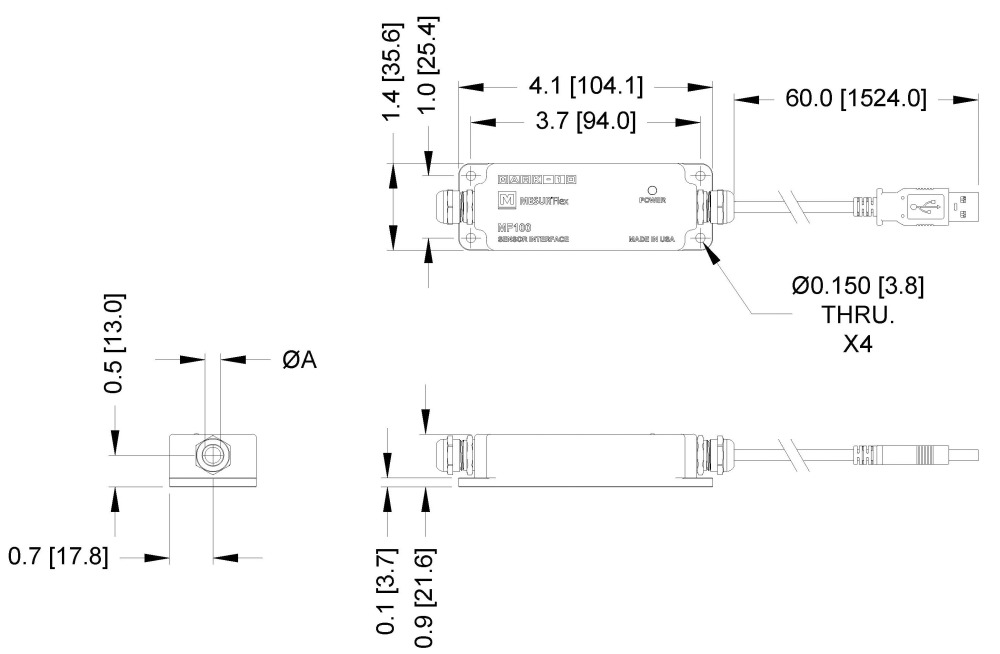

Teil	Abmessung
Gehäuselänge	4.1 zoll (104.1 mm)
Befestigungsbreite (zwischen den Lochmitten)	3.7 zoll (94.0 mm)
Gehäusebreite	1.4 zoll (35.6 mm)
Gehäusehöhe	1.0 zoll (25.4 mm)
Gesamthöhe (einschließlich Montageplatte)	0.9 zoll (21.6 mm)
Dicke der Grundplatte	0.1 zoll (3.7 mm)
Höhe des Seitenprofils (Anschlussseite)	0.7 zoll (17.8 mm)
Höhe des oberen Profils (nur Gehäuse)	0.5 zoll (13.0 mm)
Befestigungslöcher	Ø 0.150 zoll (3.8 mm), 4× thru
Länge des USB-Kabels	60.0 zoll (1524 mm)

Y no header

Der MF100 arbeitet nahtlos mit MESUR®Flex zusammen,

MESUR®Flex ist eine intuitive Software, die Kraft-, Drehmoment- und Zugprüfungsabläufe optimiert. Durch die nahtlose Integration mit Mark-10s digitalen Kraftmessgeräten, Drehmomentprüfgeräten und motorisierten Prüfständen wird die Datenerfassung, Analyse und Berichterstattung vereinfacht.

Hauptfunktionen:

•   Echtzeitdatenvisualisierung: Live-Grafiken und digitale Anzeigen zur sofortigen Überwachung von Kraft-/Drehmomentkurven, Spitzenwerten und Prüfergebnissen.
•   Anpassbare Prüfkonfigurationen: Definieren Sie Prüfparameter (z. B. Geschwindigkeit, Richtung, Sollwerte), um wiederholbare Prüfverfahren zu automatisieren.
•   Datenexport & Berichterstattung: Erstellen Sie detaillierte Berichte im CSV-, Excel- oder PDF-Format für Compliance, Qualitätskontrolle oder R&D-Dokumentation.
•   Statistische Analyse: Berechnen Sie Durchschnittswerte, Standardabweichungen, Min-/Max-Werte und Bestandskriterien zur Bewertung der Produktleistung.
•   Mehrkanalunterstützung: Schließen Sie mehrere Geräte gleichzeitig an, um umfassende Prüfungen an komplexen Baugruppen durchzuführen.

Ideal für:

Qualitätssicherungslabore, Fertigung, Forschung & Entwicklung und Bildung. MesurFlex reduziert manuelle Fehler, spart Zeit und sorgt für konsistente, nachverfolgbare Ergebnisse.

Sensortyp:	Kompatibel mit Vollbrücken-Dehnungsmessstreifen-Sensoren (nicht im Lieferumfang enthalten)
Sensorwiderstand:	300–1000 Ω
Empfindlichkeit:	1–3 mV/V (Vollausschlag)
Drehmomentmessbereich:	7 Ncm bis 57.000 Nm (10 ozFin bis 40.000 lbFft)
Kraftmessbereich:	0,5 N bis 5.000 kN (0,12 lbF bis 500 T)
Lastgenauigkeit:	±0,1 % des Skalenendwerts + Sensor
Abtastrate:	7.000 Hz
Datenausgaberate:	Bis zu 500 Hz (vom Benutzer konfigurierbar)
Schnittstellentyp:	USB 2.0
Gewicht:	0,2 kg
Versandgewicht:	0,9 kg
Umgebungsbedingungen:	4–38 °C (40–100 °F), max. 96 % Luftfeuchtigkeit (nicht kondensierend)
Konformität:	CE, UKCA
Garantie:	3 Jahre
