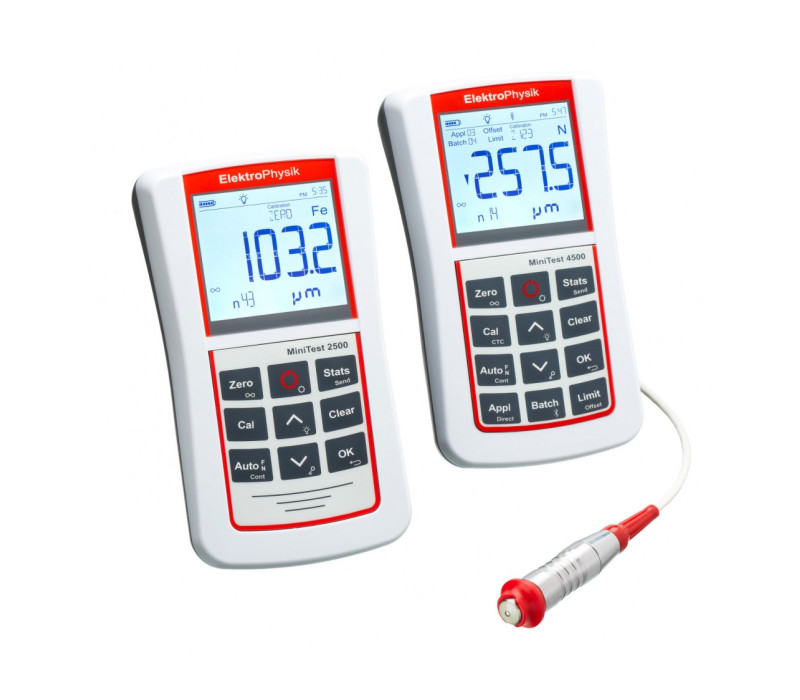

MiniTest 2500 - 4500 Schichtdickenmessgerät

MiniTest 2500 - 4500 Schichtdickenmessgerät

Name: MiniTest 2500 - 4500 Schichtdickenmessgerät
SKU: 127322

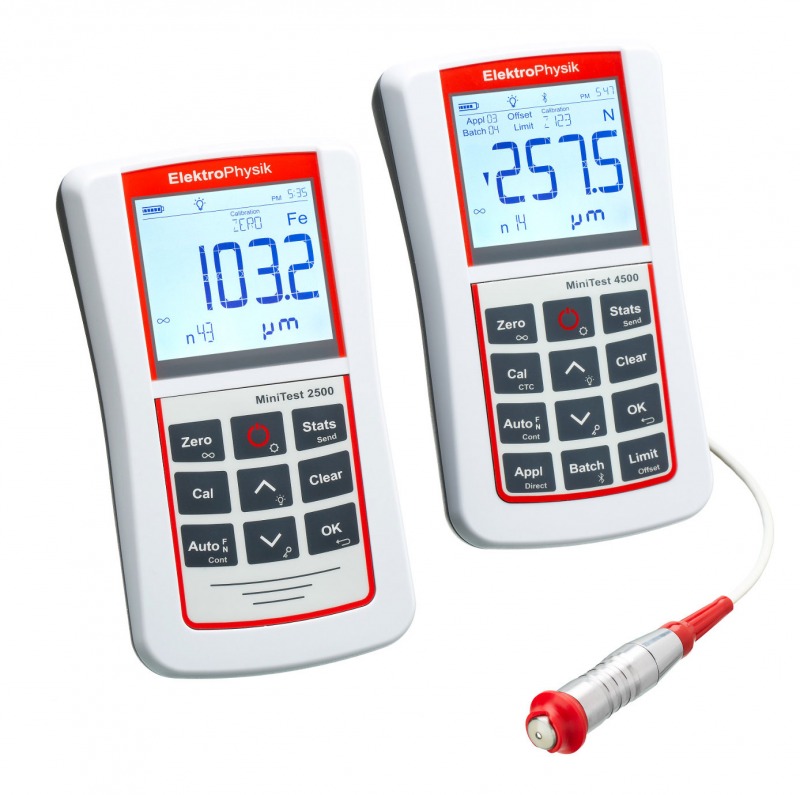

Zwei Modelle:

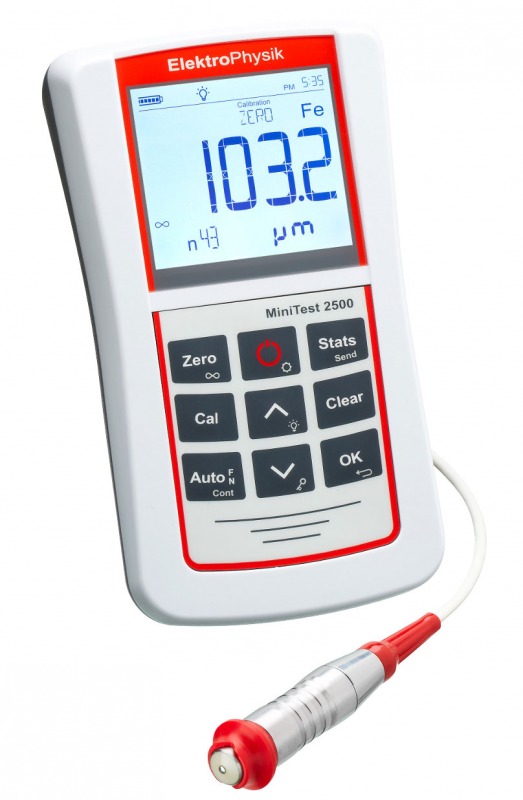

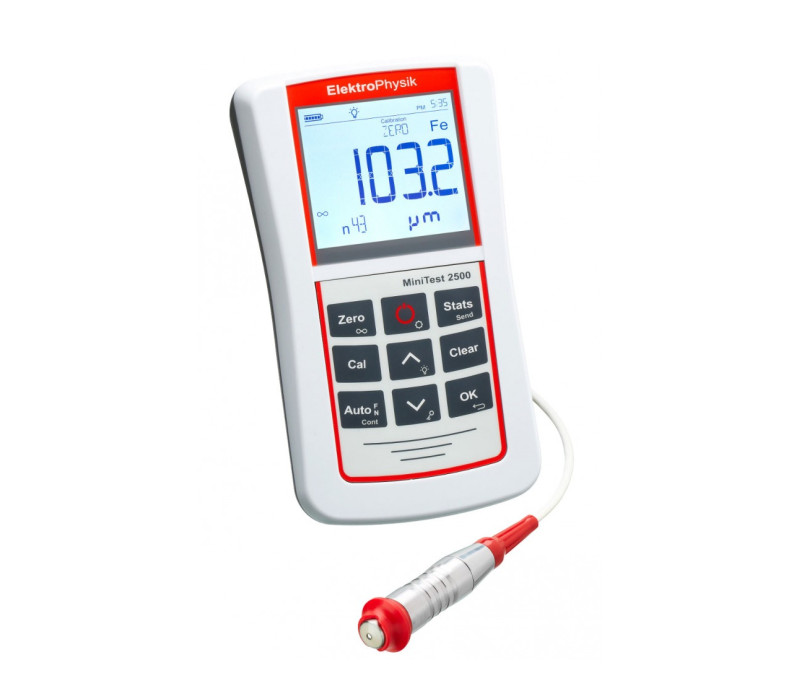

MiniTest 2500 - Basismodell mit Datenspeicher und USB Schnittstelle
MiniTest 4500 - Erweitertes Modell mit Stapel-Datenspeicher, Bluetooth, RS232, Statistikfunktionen und mehr

Das MiniTest 2500 und 4500 sind präzisions Schichtdickenmessgeräte, welche mit einer Vielzahl von Sonden kompatibel sind. Durch die große Auswahl an austauschbaren Sonden können Messungen auf Eisen (F) und Nichteisen (N) Metallen ausgeführt werden. Verschiedene Kalibriermethoden und Auswertungsmöglichkeiten rüsten diese Schichtdickenmessgeräte für eine Vielzahl von gängigen Anwendungen.

Das robuste Gehäuse mit IP65 Schutzklassifizierung eignet sich somit nicht nur für Anwendungen im Labor, sondern auch für verschiedenste Außenanwendungen z.B. auf Baustellen, für Gutachter, Lackierereien, Galvanisierbetriebe und verschiedenste Industrien, wie die Chemieindustrie, Automobilindustrie, sowie die Luft- und Raumfahrt.

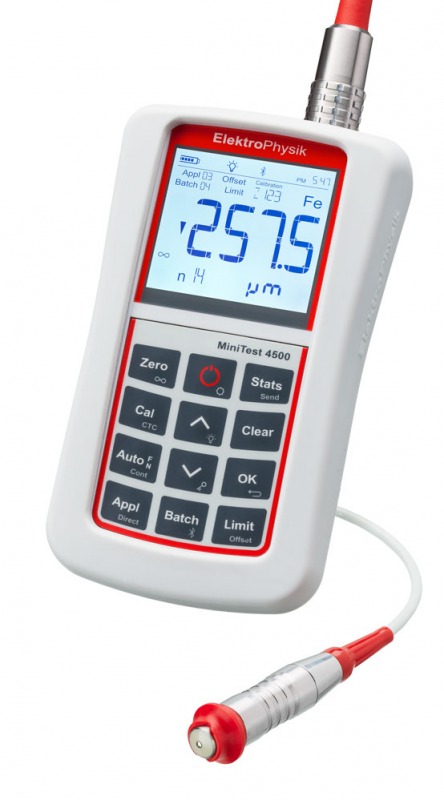

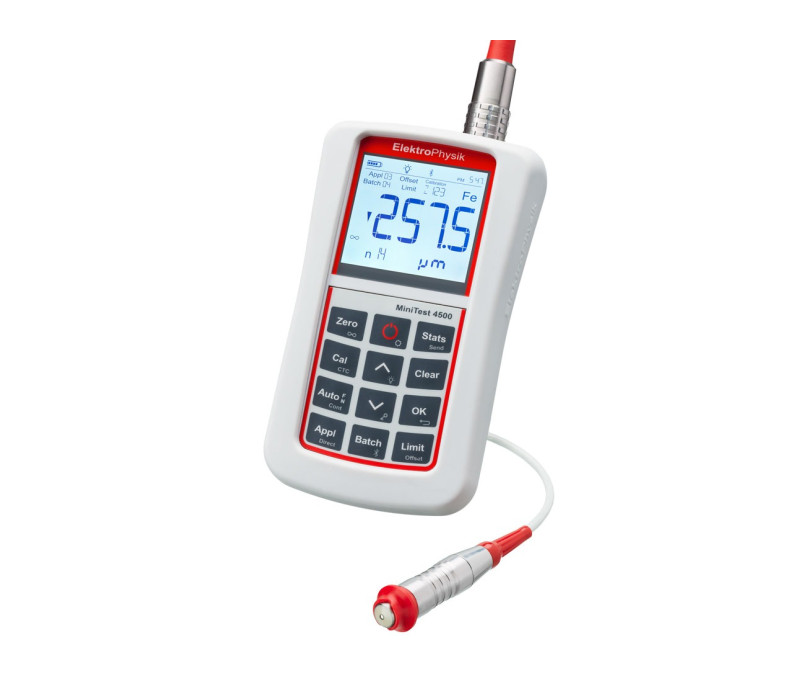

Das MiniTest 4500 Schichtdickenmessgerät bietet alle Funktionen des MiniTest 2500 und darüber hinaus einen erweiterten Datenspeicher, zusätzliche Statistik und Kalibrierfunktionen und einstellbare Grenzwerte mit akustischem und visuellem Alarm. Neben der USB Schnittstelle zur Datenübertragung an einen Computer bietet das MiniTest 4500 außerdem eine Bluetooth-Schnittstelle zur Übertragung der Daten an mobile Endgeräte wie Smartphones oder Drucker.

Der MiniTest 4500 Schichtdickenmesser wurde speziell für hochpräzise zerstörungsfreie Messungen entwickelt und kommt daher mit einer großen Auswahl an Sensoren. Sowohl nach magnetinduktivem Prinzip für eisenhaltige Substrate mit unmagnetischen Schichten, wie auch Wirbelstromverfahren für Nichteisenmetalle mit isolierenden Beschichtungen.
Besonders praktisch ist, dass auch Sensoren der vorherigen Serie MiniTest 1100, 2100, 3100 und MiniTest 4100 nach Anpassung der Messelektronik weiterverwendet werden können. Die jeweiligen Messbereiche und Messfehler sind vom gewählten Sensor abhängig.

Preis ab € 1.087,00

Jetzt bestellen

Große Auswahl an magnetinduktiven, Wirbelstrom- und Kombinationssensoren
USB & Bluetooth Schnittstelle (abhängig vom Gerät)
Datenspeicher und Statistikfunktionen
IP65 Schutzklasse
Ebenfalls kompatibel mit Sensoren der Serie MiniTest 1100, 2100, 3100 und MiniTest 4100

Sensorspezifikationen


Sensor	Messbereich	Anfangsempfindlichkeit	Messfehler ^{1 2}	Min.Krümmungsradius (konvex/ konkav)	Min. Messfläche	Min. Substratdicke	Maße in mm
F05	0...500 μm	0,1 μm	± (1% + 0,7 μm) ¹	0,75 mm / 5 mm	Ø 3 mm (mit Stativ)	0,1 mm	Ø 16 x 79
F1.6	0...1600 μm	0,1 μm	± (1% + 1 μm) ¹	1,5 mm / 10 mm	Ø 5 mm	0,5 mm	Ø 19 x 91
F3	0...3000 μm	0,2 μm	± (1% + 1 μm) ¹	1,5 mm / 10 mm	Ø 5 mm	0,5 mm	Ø 19 x 91
F1.6/90 Rohrinnen-sensor	0...1600 μm	0,1 μm	± (1% + 1 μm) ¹	eben / 6 mm	Ø 5 mm	0,5 mm	Ø 10,9 x 194
F1.6P Pulversensor	0...1600 μm	0,1 μm	± (3% + 1 μm) ¹	nur für ebene Flächen	Ø 30 mm	F 0,5 mm N 0,5 mm	Ø 21 x 89
F2/90 Rohrinnen-Sensor	0...2000 μm	0,2 μm	± (1%. + 1 μm) ¹	eben / 6 mm	Ø 5 mm	0,5 mm	Ø 10,9 x 194
F10	0...10 mm	5 μm	± (1% + 10 μm) ¹	5 mm / 16 mm	Ø 20 mm	1 mm	Ø 28 x 47
F20	0...20 mm	10 μm	± (1% + 10 μm) ¹	10 mm / 30 mm	Ø 40 mm	2 mm	Ø 46 x 64
F50	0...50 mm	10 μm	± (3% + 50 μm) ¹	50 mm / 200 mm	Ø 300 mm	2 mm	Ø 46 x 69
Sensoren (Wirbelstromverfahren)
Sensor	Messbereich	Anfangs-empfindlichkeit	Messfehler ^{1 2}	Min. Krümmungs-radius (konvex/ konkav)	Min. Messfläche	Min. Substrat-dicke	Maße in mm
N.08 Cr	0...80 μm	0,1 μm	± (1% + 1 μm)1	2,5 mm / 10 mm	Ø 5 mm	≥100 μm bei Cu auf Fe	Ø 19 x 99
N 02	0...200 μm	0,1 μm	± (1% + 0,5 μm)1	1 mm / 5 mm	Ø 0,2 mm	50 μm	Ø 19 x 99
N 1.6	0...1600 μm	0,1 μm	± (1% + 1 μm) ¹	1,5 mm / 10 mm	Ø 5 mm	50 μm	Ø 19 x 91
N1.6/90 Rohrinnensensor	0...1600 μm	0,1 μm	± (1% + 1 μm) ¹	eben / 6 mm	Ø 5 mm	50 μm	Ø 10,9 x 194
N2/90 Rohrinnensensor	0...2000 μm	0,2 μm	±( 1% + 1 μm) ¹	eben / 6 mm	Ø 5 mm	50 μm	Ø 10,9 x 194
N10	0...10mm	10 μm	± (1% + 25 μm) ¹	25 mm / 100 mm	Ø 50 mm	50 μm	Ø 60 x 50
N20	0...20 mm	10 μm	± (1% + 50 μm) ¹	25 mm / 100 mm	Ø 70 mm	50 μm	Ø 65 x 75
N100	0...100 mm	100 μm	± (3% + 0,3 mm) 1	100 mm / eben	Ø 200 mm	50 μm	Ø 126 x 154,5
CN02 ³ Cu-Schichten auf isolierendem Substrat	10...200 μm	0,2 μm	± (3% + 1 μm) ¹	nur ebene Flächen	Ø 7 mm	beliebig	Ø 17 x 80
Kombisensoren (magnet-induktives Verfahren und Wirbelstromverfahren)
Sensor	Messbereich	Anfangs-empfindlichkeit	Messfehler ^{1 2}	Min. Krümmungsradius (konvex/ konkav)	Min. Messfläche	Min. Substrat-dicke	Maße in mm
FN1.6	0...1600 μm	0,1 μm	± (1% + 1 μm) ¹	1,5 mm / 10 mm	Ø 5 mm	F 0,5 mm N 50 μm	Ø 19 x 91
FN1.6P	0...1600 μm	0,1 μm	± (3% + 1 μm) ¹	nur ebene Flächen	Ø 30 mm	F 0,5 mm N 0,5 mm	Ø 21 x 89
FN 1.6/90 Rohrinnen-sensor	0...1600 μm	0,1 μm	± (1% + 1 μm) ¹	eben / 6 mm	Ø 5 mm	F 0,5 mm N 50 μm	Ø 10,9 x 194
FN2/90 Rohrinnen-Sensor	0...2000 μm	0,2 μm	± (1% + 1 μm) ¹	eben / 6 mm	Ø 5 mm	0,5 mm	Ø 10,9 x 194
¹ bei Mehrpunkt-Kalibrierung, bezogen auf die mitgelieferten Standards unter Laborbedingungen
² nach DIN 55350 Teil 13
³ Eine unterschiedliche Kupferzusammensetzung unserer Standards und des Messobjekts erfordert die Anfertigung eines Referenzstandards (z. B. per Querschliff)

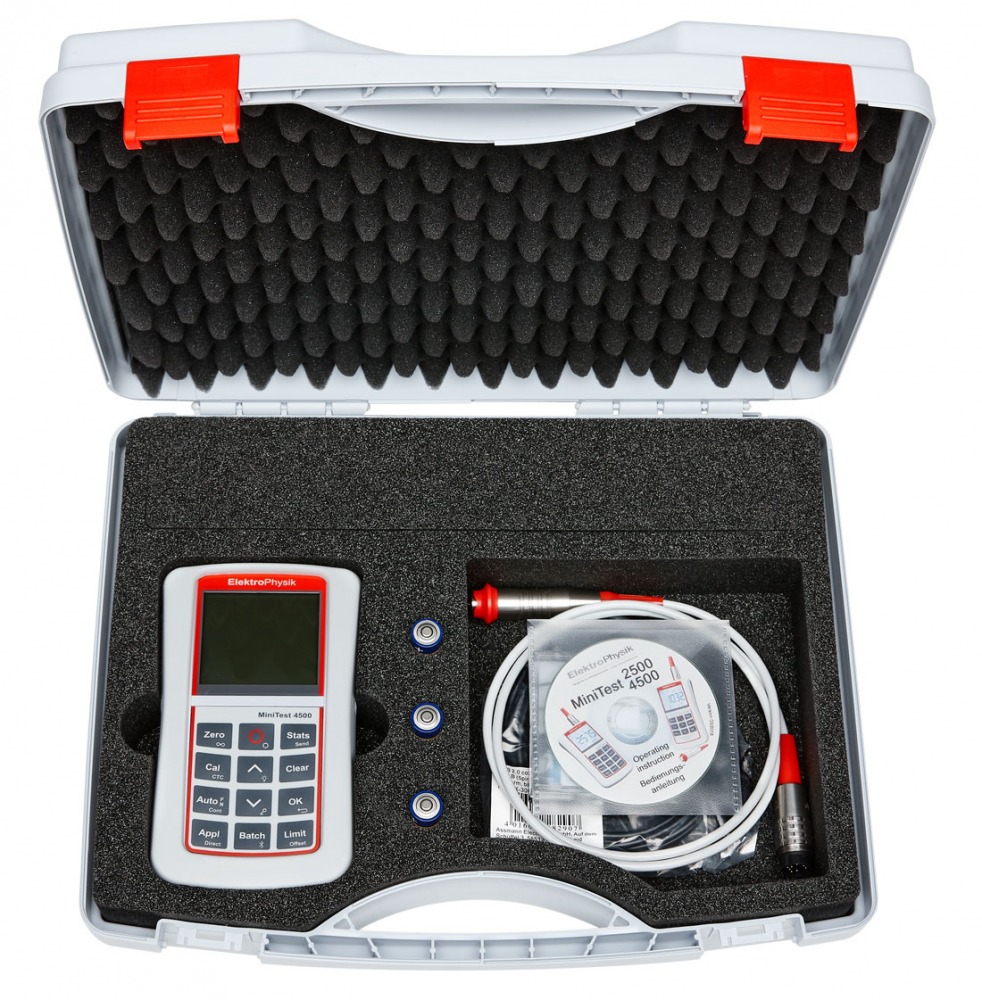

Das MiniTest 2500 / 4500 wird als komplettes Set geliefert:

MiniTest 2500 oder 4500 Schichtdickenmessgerät ohne Sensor
Kunststofftransportkoffer
Gummischutzhülle
Mehrsprachige Bedienungsanleitung auf CD
3 x AA Batterien, TYP LR06
USB Adapterkabel
Werkszertifikat

Messbereich:	Abhängig von gewählten Sensor
Genauigkeit:	Abhängig von gewählten Sensor
Messeinheiten:	μm, mm, cm, mils, inch
Kalibrierung:	Werkseitige Voreinstellung Zero und bis zu 4 Kalibrierpunkte CTC Kalibrierung wenn der Grundwerkstoff nicht zugänglich ist nur für F-Sensoren
Datenspeicher:	MiniTest 2500: 2.000.000 Messwerte in einem Stapel MiniTest 4500: 2.000.000 Messwerte in bis zu 9500 Stapeln
Schnittstelle:	MiniTest 2500: USB Schnittstelle MiniTest 4500: USB & Bluetooth Schnittstelle (RS-232 optional)
Display:	53x46 mm mit Hintergrundbeleuchtung
Keypad:	Hintergrund beleuchtet
Off-set Funktion:	ur Addition / Subtraktion eines konstanten Wertes zum / vom Messwert
Grenzwerte:	Einstellbar mit Überwachungsfunktion und optischem und akustischem Alarm bei Über-/Unterschreitung (MiniTest 4500)
Stromversorgung:	3x AA (LR06) Batterien, optional über USB
Batterielelaufzeit:	ca. 150 Stunden bei ausgeschalteter Hintergrundbeleuchtung
Normen:	DIN EN ISO 1461, 2064, 2178, 2360, 2808, 3882, 19840; SSPC-PA 2, IMO MSC, ASTM B 244, B 499, D 7091, E376
Betriebstemperatur:	-10°C - 60°C
Lagertemperatur:	-20°C - 70°C
Schutzklassifizierung:	IP65
Gewicht:	320g Gerät inklusive Batterien 90g Gummischutzhülle

Produkte

Artikel	Produkt	Preis	Menge	Aktion
136699	MiniTest 2500 - Basic unit w/o probe	€ 1.087,00
136700	MiniTest 4500 - Advanced unit w/o probe	€ 1.464,00

Zubehör

Artikel	Produkt	Preis
136982	F05 Probe - 0...500 µm for MiniTest 2500 / 4500	€ 707,00
136922	F1.6 Probe - 0...1600 µm for MiniTest 2500 / 4500	€ 607,00
136984	F2 Probe - for Temperatures up to 250°C, 0...2000 µm for MiniTest 2500 / 4500	€ 829,00
136985	F2 Probe - for Temperatures up to 350°C, 0...2000 µm for MiniTest 2500 / 4500	€ 1.485,00
136986	F3 Probe - 0...3000 µm for MiniTest 2500 / 4500	€ 607,00
136760	F10 Probe - 0...10 mm for MiniTest 2500 / 4500	€ 866,00
136758	F20 Probe - 0...20 mm for MiniTest 2500 / 4500	€ 866,00
136932	F50 Probe - 0...50 mm for MiniTest 2500 / 4500	€ 1.381,00
133817	N .08 Cr Probe - 0...80 µm for MiniTest 2500 / 4500	€ 774,00
136988	N02 Probe - 0...200µm for MiniTest 2500 / 4500	€ 773,00
136989	N1.6 Probe - 0...1600µm for MiniTest 2500 / 4500	€ 741,00
136939	N1.6/90 Probe - 0...1600 µm for MiniTest 2500 / 4500	€ 860,00
136990	N10 Probe - 0...10mm for MiniTest 2500 / 4500	€ 1.141,00
136991	N20 Probe - 0...20mm for MiniTest 2500 / 4500	€ 1.141,00
136920	N100 Probe - 0...100 mm for MiniTest 2500 / 4500	€ 1.509,00
136770	FN1.6 Probe - 0...1600 µm for MiniTest 2500 / 4500	€ 1.097,00
136992	FN1.6/90° Probe - 0...1600 µm for MiniTest 2500 / 4500	€ 1.171,00
137092	FN2/90° Probe - 0...2000 µm for MiniTest 2500 / 4500	€ 1.171,00
130080	MiniTest MiniPrint 7000 BT & Charger	€ 1.016,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns
