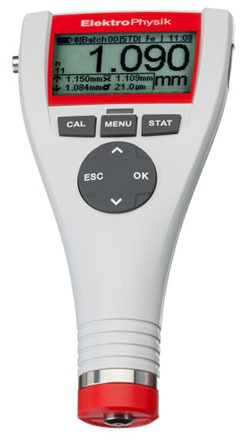

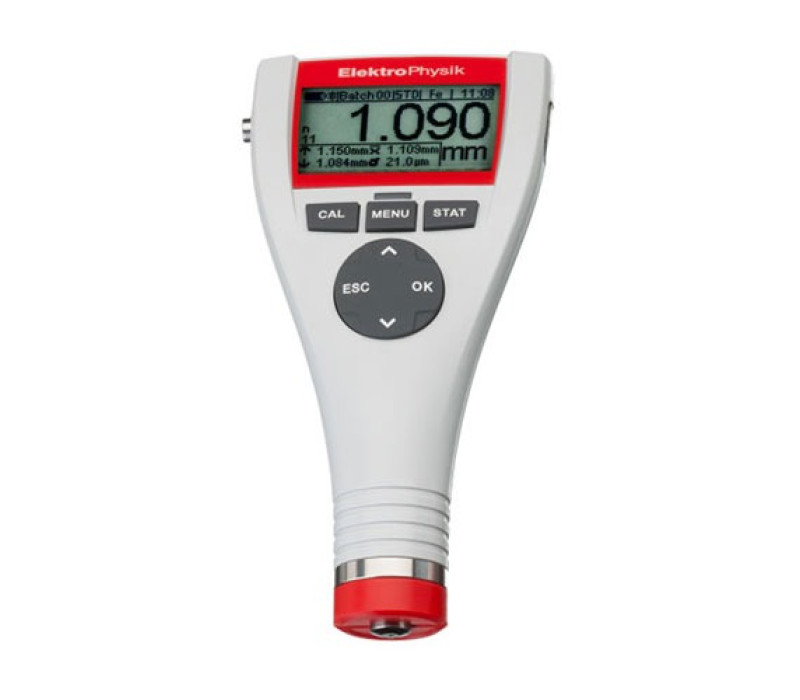

MINITEST 725 Schichtdickenmessgerät
Der MiniTest 725 ist mit einem integrierten Sensor ausgestattet, der einfaches, einhändiges Arbeiten ermöglicht. Die neuen MiniTest 725 Schichtdickenmessgeräte sind die perfekte Lösung bei allen Schichtdickenproblemen, bei denen eine verlässliche Oberflächenbehandlung und perfekte Produktpräsentation eine große Rolle für die nachhaltige Werthaltigkeit und den langfristigen Erfolg spielen, z.B. in der Automobil- und Schiffsbauindustrie, Stahl- und Brückenkonstruktion oder in der Galvanotechnik, um einige Beispiele zu nennen.
Die MiniTest 725 Schichtdickenmessgeräte sind mit einem schnell zugänglichen Einstellungsmenü ausgestattet, das Anpassungen gemäß verändernder Anforderungen für höchste Effizienz und optimale Produktivität ermöglicht. Es können viele Schichtdickenmessungen mit mittlerer Genauigkeit oder wenige Messungen mit erhöhter Genauigkeit ausgeführt werden. Die MiniTest 725 Schichtdickenmesser überzeugen mit ihrem ergonomischen Design: Dank der runden Formen passt der MiniTest Schichtdickenmesser perfekt in Ihre Handfläche.
Alle MiniTest 725 Schichtdickensonden kompensieren dank der voreingestellten Kalibrierungsmethoden auf perfekte Weise unregelmäßig geformte Oberflächen. Die Kalibrierungsmethoden können auf viele verschiedene Oberflächenbedingungen und Genauigkeitsanforderungen angepasst werden.
Die Serie der MiniTest 725 Schichtdickenmessgeräte ist mit den neuen SIDSP®-Sensoren ausgestattet.
SIDSP® ist eine weltweit führende Technologie für Schichtdicken-Sensoren. Mit dieser neuen Technologie wurde ein weiterer, neuer Maßstab für innovative Schichtdickenmessung gestellt. SIDSP® steht für Sensor- Integrated Digital Signal Processing – eine Technologie, bei der die Signale vollständig innerhalb des Sensors zum Zeitpunkt der Messung verarbeitet werden. SIDSP®-Sensoren werden gemäß modernster Produktionstechnologien hergestellt.
Im Gegensatz zum bisherigen Verfahren werden bei den SIDSP®-Sensoren die Anregungssignale für den Messkopf im Sensor selbst digital erzeugt und gesteuert. Die zurück kommenden Signale werden direkt digital konvertiert und mit einer Genauigkeit von 32-Bit konvertiert, um den vollständigen Schichtdickenwert anzugeben. Für diese Technik werden modernste Methoden der digitalen Signalverarbeitung verwendet, wie sie zum Beispiel auch in der modernen Telekommunikationstechnik (Mobilfunknetzwerke) eingesetzt werden, z.B. Digitalfilter, Baseband-Konvertierung, Durchschnittsberechnung, stochastische Analysen, etc. Hierdurch wird eine Signalqualität und Präzision erreicht, die in der analogen Signalverarbeitung undenkbar ist. Der Schichtdickenwert wird anschließend mithilfe des Sensorkabels zum Anzeigegerät übertragen. Diese Technologie setzt neue Maßstäbe in der Schichtdickenmessung und bietet entscheidende Vorteile und Verbesserungen gegenüber den herkömmlichen, analogen Sensoren.
Die neuen SIDSP®-Sensoren garantieren Folgendes:
- Hohe Stabilität der Messsignale
- SIDSP® Sensoren haben sehr präzise Kennlinien
- SIDSP® Sensoren sind unempfindlich gegenüber Temperaturveränderungen
- SIDSP® Sensoren sind sehr anpassungsfähig
- SIDSP® N- und FN-Sensoren haben eine Substratleitwert-Kompensation
- SIDSP®Sensoren sind widerstandsfähig
- SIDSP®Sensoren sind zukunftsorientiert

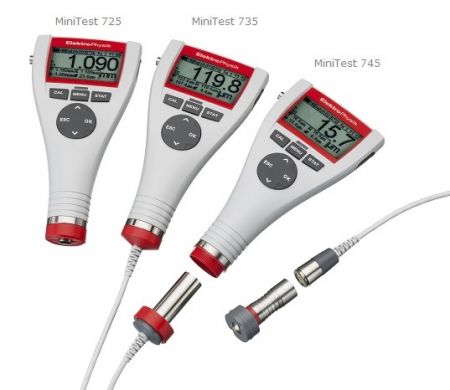

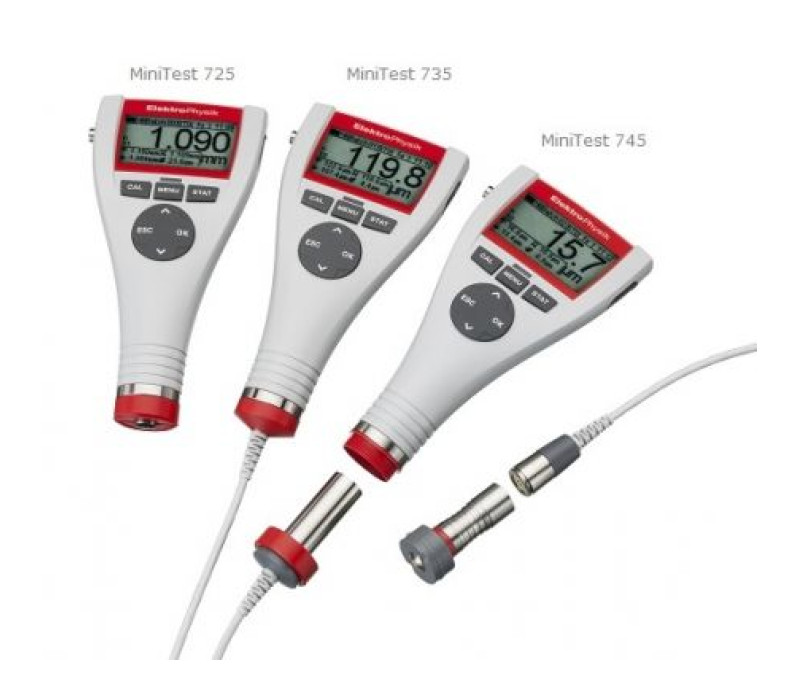

Die in den Geräten MiniTest 725/735/745 gespeicherten Messdaten können via USB oder Bluetooth an PCs, Tablets oder Smartphones übertragen werden. Sie können in den Geräten MiniTest 725 und 735 bis zu 10.000 Messwerte speichern, im MiniTest 745 bis zu 100.000 Messwerte.
Dadurch haben Sie die Möglichkeit, die Messwerte vor Ort aufzunehmen und zu einem späteren Zeitpunkt auszuwerten und zu archivieren.
Merkmale
- Korrekte Messwerte mit interferenzfreien Messungen mit präziser Auswertung dank SIDSP®
- Automatische Substraterkennung mit FN-Sensoren
- Effiziente und optimale Temperaturkompensation
- Hochgenaue Kennlinien mit bis zu 50 Stützpunkten bei der Werkskalibrierung
- Große Speicherkapazität für bis zu 10000 Messwerte
- Messungen und statistische Werte können individuell aufgerufen werden
- Einfacher, menü-gesteuerter Betrieb, 25 Menüsprachen verfügbar
- Integrierte USB, Bluetooth Übertragung zum Drucker oder PC
- Zukunftssicher dank Software-Downloads für den Sensor und Messgerät
- Hör- und sichtbarer Alarm (rote und grüne LED)
- Großes, einfach zu lesendes Grafikdisplay mit Hintergrundbeleuchtung
- Die Anzeigeausrichtung kann um 180° rotiert werden
- Verschiedene Kalibriermodi: Werkskalibrierung, Nullpunkt-, 2-Punkt-, 3-Punkt Kalibrierung-, Kalibriermethode „Rau“, Frei einstellbarer Offset
- SSPC-PA2, ISO, Schwedisch (SS 18 41 60), Australisch (AS 3894.3), ISO 19840 und ASTM D 7091 (früher D 1186 und D 1400)
- Integrierter Sensor
Sensor Modell F:
Zur Messung der Beschichtungsdicke auf Eisen-Metallen
Messprinzip: magnetisches Induktionsprinzip (Ferrous)
Sensor Modell N:
Zur Messung der Beschichtungsdicke auf Nichteisenmetallen
Messprinzip: Wirbelstromprinzip (Non-Ferrous)
Sensor Modell FN:
Zur Messung der Beschichtungsdicke auf Eisen- und Nichteisenmetallen
Messprinzip: magnetisches Induktionsprinzip & Wirbelstromprinzip
Zur Messung der Beschichtungsdicke auf Eisen-Metallen
Messprinzip: magnetisches Induktionsprinzip (Ferrous)
Sensor Modell N:
Zur Messung der Beschichtungsdicke auf Nichteisenmetallen
Messprinzip: Wirbelstromprinzip (Non-Ferrous)
Sensor Modell FN:
Zur Messung der Beschichtungsdicke auf Eisen- und Nichteisenmetallen
Messprinzip: magnetisches Induktionsprinzip & Wirbelstromprinzip
| Messverfahren | Sensortyp | Bauform | Messbereich |
Richtigkeit vom Messwert |
Kleinste Messfläche | MiniTest 725 | MiniTest 735 | MiniTest 745 |
|---|---|---|---|---|---|---|---|---|
|
Magnet-induktive Sensoren |
F 0.5M-0° F 0.5M-45° F 0.5M-90° |
A | 0 ... 0.5 mm | ± (0.5 μm + 0.75 %) | ø 3 mm | |||
| F1.5 | B / E | 0 ... 1.5 mm | ± (1.0 μm + 0.75 %) | ø 5 mm | ||||
| F 1.5-90° | C | 0 ... 1.5 mm | ± (1.0 μm + 0.75 %) | ø 5 mm | ||||
| F2 | B / E | 0 ... 2.0 mm | ± (1.5 μm + 0.75 %) | ø 10 mm | ||||
| F2.6 | B / E | 0 ... 2.6 mm | ± (1.0 μm + 0.75 %) | ø 5 mm | ||||
| F 5 | B / E | 0 ... 5.0 mm | ± (1.5 μm + 0.75 %) | ø 10 mm | ||||
| F 15 | D | 0 ... 15 mm | ± (5.0 μm + 0.75 %) | ø 25 mm | ||||
|
Wirbelstrom- Sensoren |
N 0.3M-0° N 0.3M-45° N 0.3M-90° |
A | 0 ... 0.3 mm | ± (0.5 μm + 0.75 %) | ø 3 mm | |||
| N 0.7 | B / E | 0 ... 0.7 mm | ± (1.0 μm + 0.75 %) | ø 5 mm | ||||
| N 0.7-90° | C | 0 ... 0.7 mm | ± (1.0 μm + 0.75 %) | ø 5 mm | ||||
| N 2.5 | B / E | 0 ... 2.5 mm | ± (1.5 μm + 0.75 %) | ø 10 mm | ||||
| N 7 | D | 0 ... 7.0 mm | ± (5.0 μm + 0.75 %) | ø 20 mm | ||||
|
Universal- Sensoren |
FN 1.5 | B / E | F: 0 ... 1.5 mm N: 0 ... 0.7 mm |
± (1.0 μm + 0.75 %) | ø 5 mm | |||
| FN 1.5-90° | C | F: 0 ... 1.5 mm N: 0 ... 0.7 mm |
± (1.0 μm + 0.75 %) | ø 5 mm | ||||
| FN 2.6 | B / E | F: 0 ... 2.6 mm N: 0 ... 1.0 mm |
± (1.0 μm + 0.75 %) | ø 5 mm | ||||
| FN 5 | B / E | F: 0 ... 5.0 mm N: 0 ... 2.5 mm |
± (1.0 μm + 0.75 %) | ø 10 mm |
Das MiniTest 725 Schichtdickenmessgerät wird als komplettes Set geliefert, einschließlich:
- MiniTest 725 Schichtdickenmessgerät
- SIDSP® Sensor (nach Wahl)
- Kalibrierzertifikat
- Kalibrierset mit Kalibrierstandards und Referenz-Nullplatte(n)
- MSoft 7 Datensoftware
- Gebrauchsanweisung auf Deutsch, Englisch, Französich und Spanisch auf CD
- 2 Mignon/ AA Batterien
Zubehör
Cps Kalibrierungsfolien in verschiedenen Dicken
- Kalibrierungsfolien für Schichdickenmessgeräte
Mehr Details
Spezifikationen
| Sensorausführung | Integrierter Sensor |
| Substratidentifikation | Ja mit FN Sensoren |
| SIDSP® Sensor | Ja, für erhöhte Genauigkeit und Wiederholbarkeit |
| Sensoreigenschaften | Hochgenaue Kennlinien mit bis zu 50 Stützpunkten bei der Werkskalibrierung des Sensors |
| Individuelle Temperaturkompensation | Ja |
| Speicheranzahl | 10, benutzerdefinierbare Speicheranordnung gemäß Batches |
| Totale Speicherkapazität | Max. 10000 |
| Speicherbatch | Einschließlich Messwert, einem definierten Kalibriermodus, Parametern und Statistiken, die aus den Batch-Werten berechnet sind |
| Statistische Auswertung | Anzahl der Messungen, Minimum, Maximum, Mittelwert, Standardabweichung, Variationskoeffizient |
| Einzelne statistische Werte | Statistiken (normentsprechend / benutzerdefinierbar), gespeicherte Messungen und statistische Werte können separat aufgerufen werden, druckbare Messwerte und Statistiken mithilfe des MiniPrint 7000 Datendruckers, Übertragung der Messwerte und Statistiken zu einem PC |
| Kalibriermodi | Werkskalibrierung, Nullpunkt-, 2-Punkt-, 3-Punkt Kalibrierung-, Kalibriermethode „Rau“, Frei einstellbarer Offset |
| Internationale Kalibriervorgänge | ISO, SSPC, "Swedish", "Australian" |
| Maßeinheiten | Maßeinheiten umschaltbar von metrisch μm, mm, cm auf Zollsystem mils, inch, thou |
| Display | Großes Grafikdisplay, Hintergrundbeleuchtung, 180° drehbar |
| Menü | Benutzerfreundlich, 25 Sprachen |
| Software | Software Updates für den Sensor und das Messgerät via Download erhältlich |
| Messrate / Genauigkeit | Einstellbar auf Standard, schnell, hoch, präzise |
| Dickenidentifikation | Durchgängiger Modus zur schnellen Identifikation bei Veränderungen der Dicke |
| Automatische Abschaltfunktion: | Batteriesparmodus mit anpassbarem Abschaltmodus |
| Schutzklasse | IP40 |
| Betriebstemperatur | –10°C - 60°C |
| Lagertemperatur | – 20°C - 70°C |
| Stromversorgung | 2 x AA (Mignon-Batterie), optional wiederaufladbare NiMH-Akkus Typ AA / HR6 |
| Normen | DIN EN ISO 1461, 2064, 2178, 2360, 2808, 3882, 19840 ASTM B244, B499, D7091, E376 AS 3894.3, SS 1841 60, SSPC-PA 2 |
| Gewicht | 175 Gramm |
| Abmessungen | 157 mm x 75,5 mm x 49 mm |
| Datenübertragung | Bluetooth® 4.0, Bluetooth Smart®, Mini-USB |
| Garantie | 1 Jahr |
