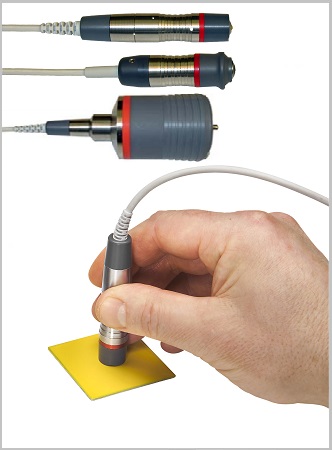

MINITEST F-PROBES
Die F-Sensoren wurden speziell für den Gebrauch mit dem MiniTest 7400 entwickelt und ermöglichen sehr präzise Schichtdickenmessungen von unmagnetischen Beschichtungen auf Stahl. Checkline Europe bietet mehrere Sensoren für zahlreiche Messbereiche und Messanwendungen bis zu 35 mm Schichtdicke an.
Für den MiniTest 7400 sind 10 F-Sensoren erhältlich:
- F0.5 / F0.5 HD: 0 – 0,5 mm
- F1.5 / F1.5 HD: 0 – 1,5 mm
- F1,5-90: 0 – 1,5 mm
- F2HD: 0 – 2 mm
- F5 / F5 HD: 0 – 5 mm
- F15: 0 – 15 mm
- F35: 0- 35 mm
Alle Sensoren können zum Messen der Schichtdicke auf unmagnetischen Beschichtungen auf Stahl verwendet werden. Im kontinuierlichen Messmodus können mit den Sensoren 20 Messungen pro Minute ausgeführt werden; im Einzelwert-Modus 70 Messungen pro Minute. Die Sensoren sind für den Gebrauch mit einem Prüfstand geeignet und messen mithilfe des magnetischen Induktionprinzipes.
Merkmale
- Verschiedene Sensoren für unmagnetische Beschichtungen auf Stahl
- Verschiedene Messbereiche für bis zu 35 mm Schichtdicke
- Magnetisches Induktionsprinzip
Spezifikationen

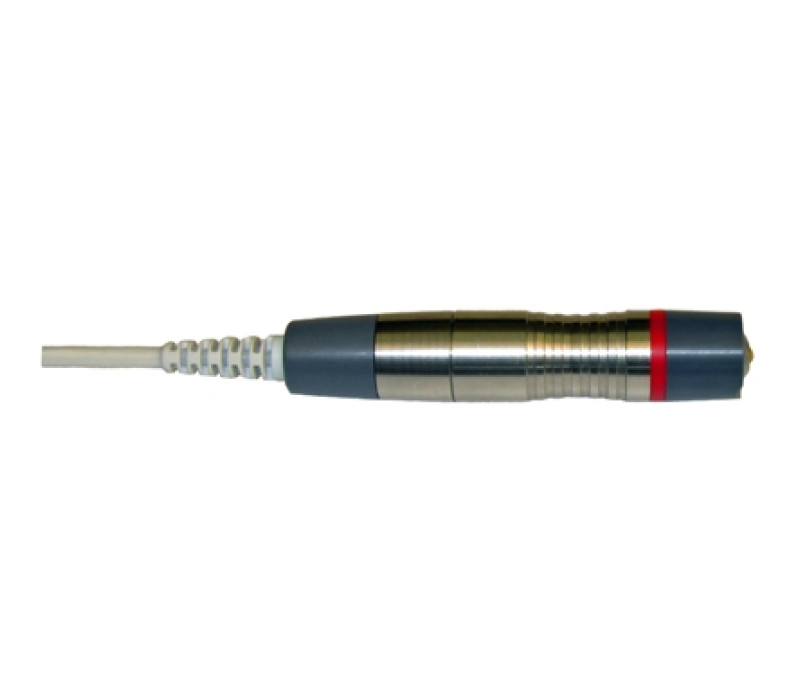

| F0.5 / F0.5 HD | <b>Messbereich:</b> 0 – 0,5 mm <b>Richtigkeit:</b> 1 μm + 0,75 % des Messwerts <b>Wiederholpräzision:</b> 0,5 μm +0,5 % des Messwerts <b>Auflösung am Messbereichsanfang:</b> 0,02 μm <b>Kleinste Substratdicke:</b> 0,3 mm <b>Gewinkelter Kabelabgang:</b> 62,5 mm Länge; 15.3 mm Ø <b>Gerader Kabelabgang:</b> 100 mm length; 15,3 mm Ø <b>HD Ausführung:</b> 78 mm Länge; 20,5 mm Ø |
| F1.5 / F0.5 HD | <b>Messbereich:</b> 0 – 1,5 mm <b>Richtigkeit:</b> 1 μm + 0,75 % des Messwerts <b>Wiederholpräzision:</b> 0,5 μm +0,5 % des Messwerts <b>Auflösung am Messbereichsanfang:</b> 0,05 μm <b>Kleinste Substratdicke:</b> 0,3 mm <b>Gewinkelter Kabelabgang:</b> 62,5 mm Länge; 15.3 mm Ø <b>Gerader Kabelabgang:</b> 100 mm length; 15,3 mm Ø <b>HD Ausführung:</b> 78 mm Länge; 20,5 mm Ø |

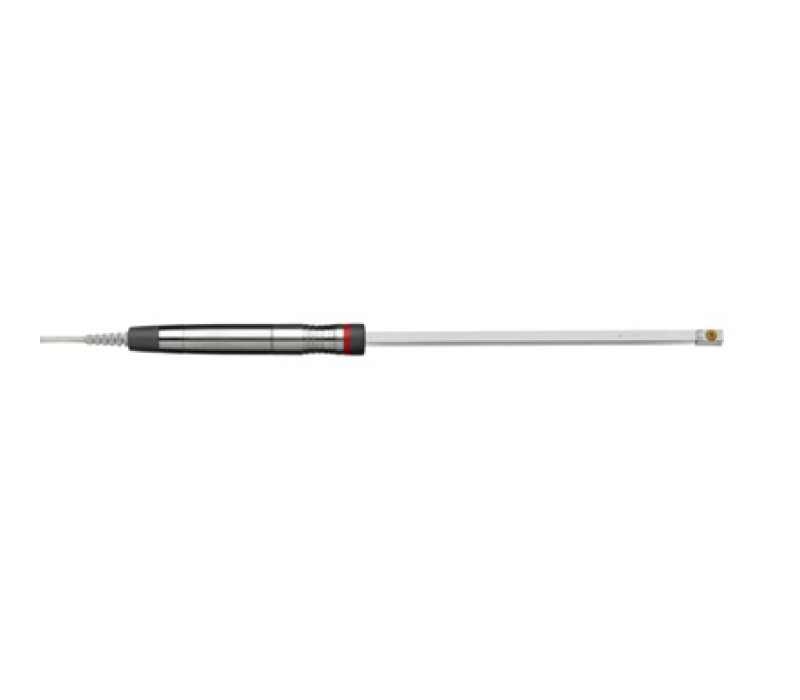

| F1.5-90 | Messbereich: 0 – 1,5 mm Richtigkeit: 1 μm + 0,75 % des Messwerts Wiederholpräzision: 0,5 μm +0,5 % des Messwerts Auflösung am Messbereichsanfang: 0,05 μm Kleinste Substratdicke: 0,3 mm Gesamtlänge: 310 mm Länge Eintauchmaß: 165 mm lang; 10 mm Ø Sonderlänge auf Anfrage |
| F2HD | <b>Messbereich:</b> 0 – 2 mm <b>Richtigkeit:</b> 1 μm + 0,75 % des Messwerts <b>Wiederholpräzision:</b> 0,8 μm +0,5 % des Messwerts <b>Auflösung am Messbereichsanfang:</b> 0,01 μm <b>Kleinste Substratdicke:</b> 0,5 mm <b>HD Ausführung:</b> 78 mm Länge; 20,5 mm Ø |

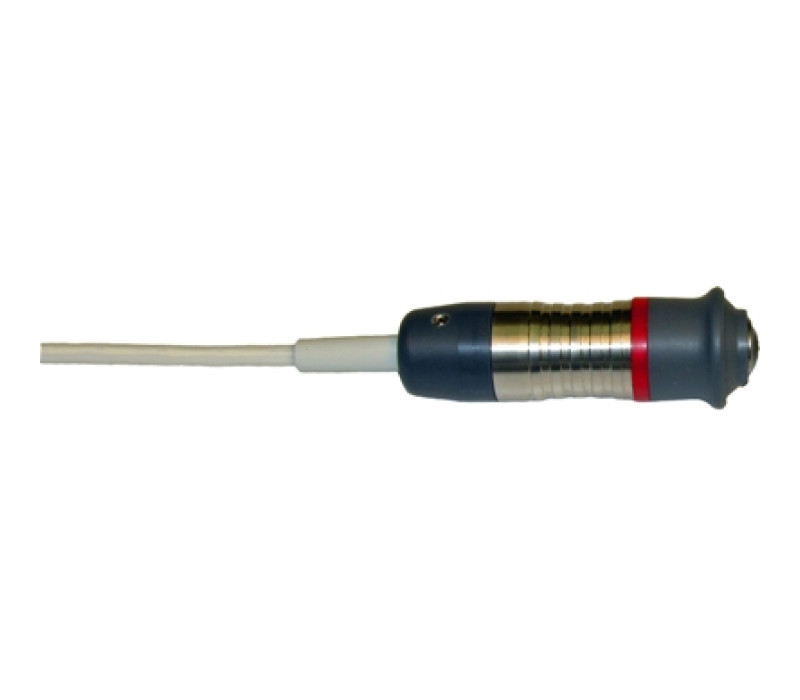

| F5 / F5 HD | <b>Messbereich:</b> 0 – 5 mm <b>Richtigkeit:</b> 1 μm + 0,75 % des Messwerts <b>Wiederholpräzision:</b> 0,8 μm +0,5 % des Messwerts <b>Auflösung am Messbereichsanfang:</b> 0,01 μm <b>Kleinste Substratdicke:</b> 0,5 mm <b>Gewinkelter Kabelabgang:</b> 62,5 mm Länge; 15,3 mm Ø <b>Gerader Kabelabgang:</b> 100 mm Länge; 15,3 mm Ø <b>HD Ausführung:</b> 78 mm Länge; 20,5 mm Ø |
| F15 | Messbereich: 0 – 15 mm Richtigkeit: 5 μm + 0,75 % des Messwerts Wiederholpräzision: 2,5 μm +0,5 % des Messwerts Auflösung am Messbereichsanfang: 1 μm Kleinste Substratdicke: 1 mm Gewinkelter Kabelabgang: 64 mm Länge; 23,8 mm Ø Gerader Kabelabgang: 101 mm Länge; 23,8 mm Ø |
| F35 | Messbereich: 0 – 35 mm Richtigkeit: 20 μm + 0,75 % des Messwerts Wiederholpräzision: 10 μm +0,5 % des Messwerts Auflösung am Messbereichsanfang: 5 μm Kleinste Substratdicke: 1,5 mm Gewinkelter Kabelabgang: 92,3 mm Länge; 57,1 mm Ø Gerader Kabelabgang: 129 mm Länge; 23,8 mm Ø |
