MINITEST FN-PROBES Sensoren für unmagnetische und isolierenden Beschichtungen

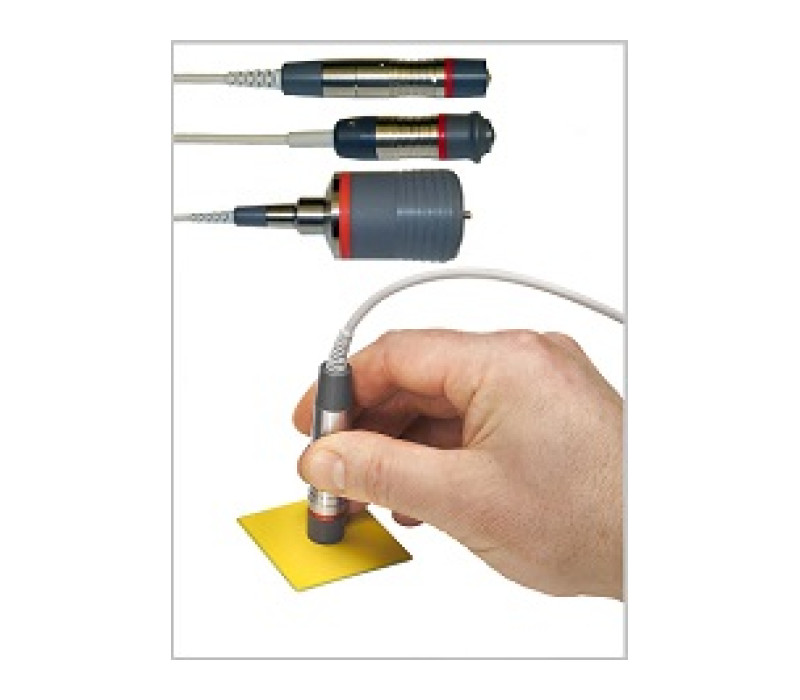

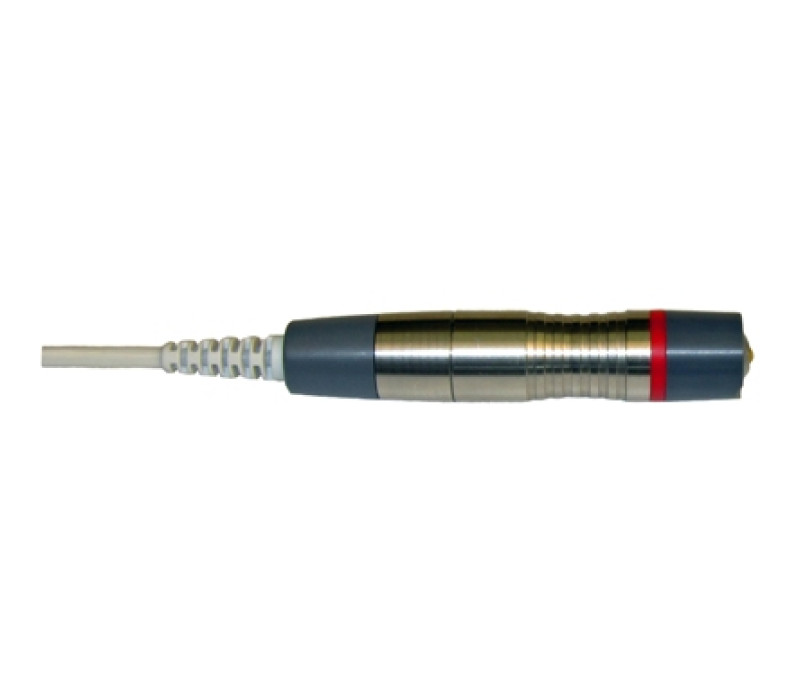

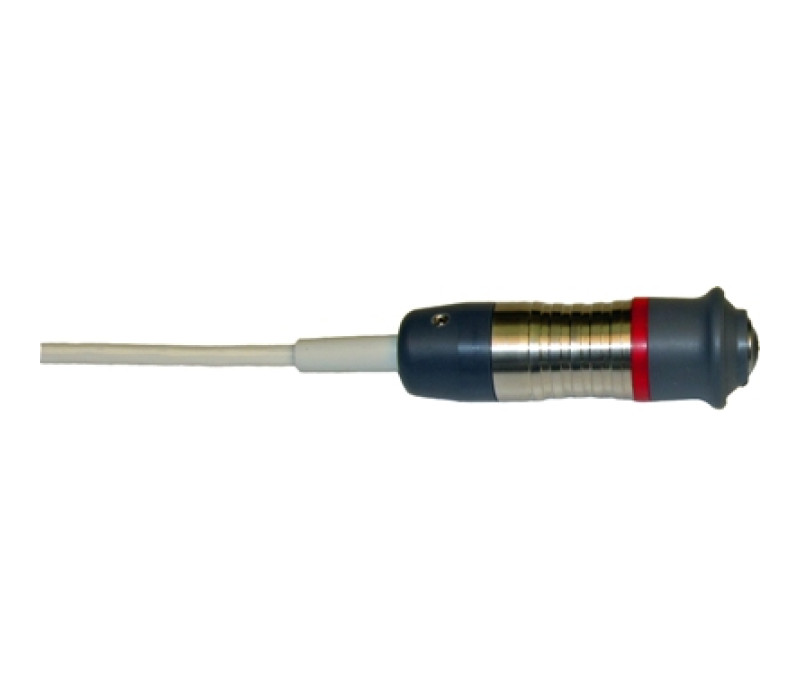

Die FN-Sensoren wurden speziell für den Gebrauch mit dem MiniTest 7400 entwickelt und ermöglichen sehr präzise Schichtdickenmessungen von unmagnetischen Beschichtungen auf Stahl und isolierenden Beschichtungen auf NE-Metallen. Checkline Europe bietet mehrere Sensoren für zahlreiche Messbereiche und Messanwendungen bis zu 5 mm Schichtdicke an.
Für den MiniTest 7400 sind 5 FN-Sensoren erhältlich:
- FN1.5 / FN 1.5 HD:
F: 0 – 1.5 mm
N: 0 – 0.7 mm - FN1.5-90
F: 0 – 1.5 mm
N: 0 – 0.7 mm - FN5 / FN5 HD:
F: 0 – 5 mm
N: 0 – 2.5 mm
Die Kombisensoren können zum Messen der Schichtdicke von unmagnetischen Beschichtungen auf Stahl und isolierenden Beschichtungen auf NE-Metallen verwendet werden. Die Sensoren sind für den Gebrauch mit einem Prüfstand geeignet und messen mithilfe des Wirbelstromprinzips, sowie einem magnetinduktivem Verfahren. Im kontinuierlichen Messmodus können mit den Sensoren 20 Messungen pro Minute ausgeführt werden; im Einzelwert-Modus 70 Messungen pro Minute.
Merkmale
- Kombisonden für sowohl unmagnetische Beschichtungen auf Stahl als auch isolierende Beschichtungen auf NE-Metallen
- Messprinzip mithilfe magnetinduktivem Verfahren / Wirbelstromprinzip
- Messbereich für bis zu 5 mm Schichtdicke
Spezifikationen
| FN1.5 / FN1.5 HD | Messbereich: F: 0 – 1.5 mm N: 0 – 0.7 mm Richtigkeit: +/- 1 μm + 0.75 % des Messwerts Wiederholpräzision: +/- 0.5 μm +0.5 % des Messwerts Auflösung am Messbereichsanfang: 0.05 μm Kleinste Substratdicke: F: 0.3 mm N: 40 μm Gewinkelter Kabelabgang: 62.5 mm Länge; 15.3 mm Ø Gerader Kabelabgang: 100 mm Länge; 15.3 mm Ø HD Version: 78.0 mm Länge; 20.5 mm Ø |
| FN1.5-90 | Messbereich: F: 0 – 1.5 mm N: 0 – 0.7 mm Richtigkeit: +/- 1 μm + 0.75 % des Messwerts Wiederholpräzision: +/- 0.5 μm +0.5 % des Messwerts Auflösung am Messbereichsanfang: 0.05 μm Kleinste Substratdicke: F: 0.3 mm N: 40 μm Gesamtlänge: 310 mm lang Eintauchmaß: 165 mm lang, 10 mm Ø (Sonderlängen auf Anfrage) |
| FN5 / FN5 HD | Messbereich: F: 0 – 5 mm N: 0 – 2.5 mm Richtigkeit: +/- 1.5 μm + 0.75 % des Messwerts Wiederholpräzision: +/- 0.8 μm +0.5 % des Messwerts Auflösung am Messbereichsanfang: 0.1 μm Kleinste Substratdicke: F: 0.5 mm N: 40 μm Gewinkelter Kabelabgang: 62.5 mm Länge; 15.3 mm Ø Gerader Kabelabgang: 78 mm Länge; 20.5 mm Ø |
