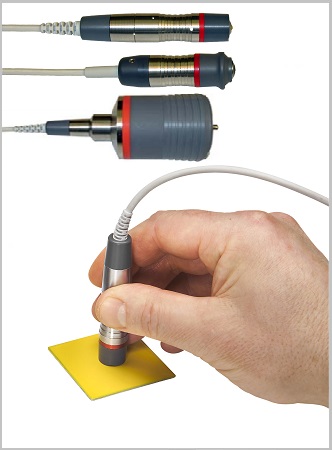

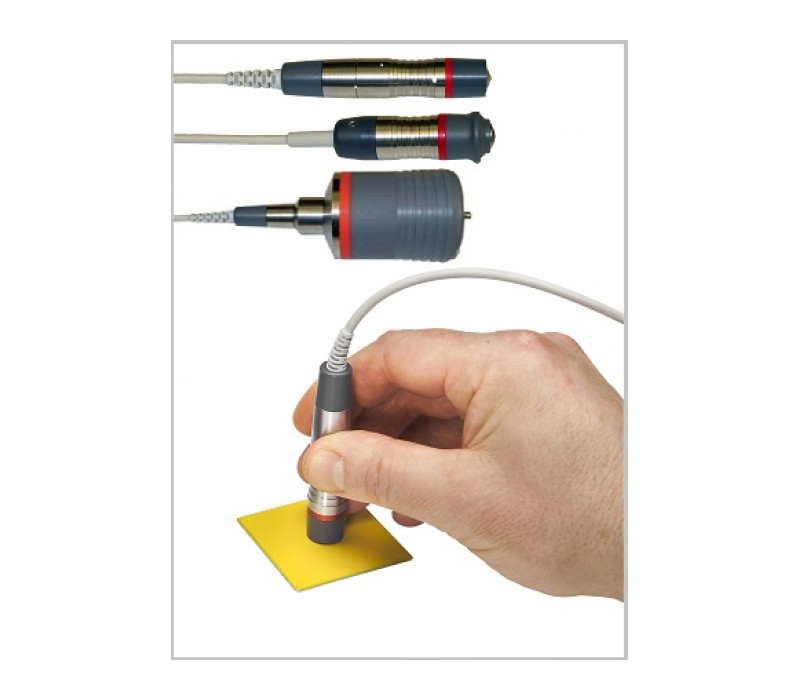

MiniTest N-Probes Sensoren für isolierende Beschichtungen auf NE-Metallen

MiniTest N-Probes Sensoren für isolierende Beschichtungen auf NE-Metallen

Die N-Sensoren wurden speziell für den Gebrauch mit dem MiniTest 7400 entwickelt und ermöglichen sehr präzise Schichtdickenmessungen von isolierenden Beschichtungen auf NE-Metallen. Checkline Europe bietet mehrere Sensoren für zahlreiche Messbereiche und Messanwendungen bis zu 7 mm Schichtdicke an.

Für den MiniTest 7400 sind 8 N-Sensoren erhältlich:

N0.2 / N0.2 HD: 0 – 0.2 mm
N0.7 / N0.7 HD: 0 – 0.7 mm
N0.7-90: 0 – 0.7 mm
:N2.5 / N2.5 HD: 0 – 2.5 mm
N7: 0 – 7 mm

Alle Sensoren können zum Messen der Schichtdicke von isolierenden Beschichtungen auf NE-Metallen verwendet werden. Die Sensoren sind für den Gebrauch mit einem Prüfstand geeignet und messen mithilfe des Wirbelstromprinzips. Im kontinuierlichen Messmodus können mit den Sensoren 20 Messungen pro Minute ausgeführt werden; im Einzelwert-Modus 70 Messungen pro Minute.

Verschiedene Sensoren für isolierende Beschichtungen auf NE-Metallen
Messbereich bis zu 7 mm Schichtdicke
Wirbelstromprinzip

N0.2 / N0.2 HD	Messbereich: 0 – 2 mm Richtigkeit: +/- 1 μm + 0.75 % des Messwerts Wiederholpräzision: +/- 0.5 μm +0.5 % des Messwerts Auflösung am Messbereichsanfang: 0.02 μm Kleinste Substratdicke: 40 μm Gewinkelter Kabelabgang: 62.5 mm Länge; 15.3 mm Ø Gerader Kabelabgang: 100 mm Länge; 15.3 mm Ø HD Ausführung: 78.0 mm Länge; 20.5 mm Ø
N0.7 / N0.7 HD	Messbereich: 0 – 7 mm Richtigkeit: +/- 1 μm + 0.75 % des Messwerts Wiederholpräzision: +/- 0.5 μm +0.5 % des Messwerts Auflösung am Messbereichsanfang: 0.05 μm Kleinste Substratdicke: 40 μm Gewinkelter Kabelabgang: 62.5 mm Länge; 15.3 mm Ø Gerader Kabelabgang: 100 mm Länge; 15.3 mm Ø HD Ausführung: 78.0 mm Länge; 20.5 mm Ø
N0.7-90	Messbereich: 0 – 7 mm Richtigkeit: +/- 1 μm + 0.75 % des Messwerts Wiederholpräzision: +/- 0.5 μm +0.5 % des Messwerts Auflösung am Messbereichsanfang: 0.05 μm Kleinste Substratdicke: 40 μm Gesamtlänge: 310 mm Länge; 15.3 mm Ø Eintauchmaß: 165 mm Länge; 10.0 mm Ø Sonderlängen auf Anfrage
N2.5 / N2.5 HD	Messbereich: 0 – 2.5 mm Richtigkeit: +/- 1.5 μm + 0.75 % des Messwerts Wiederholpräzision: +/- 0.8 μm +0.5 % des Messwerts Auflösung am Messbereichsanfang: 0.1 μm Kleinste Substratdicke: 40 μm Gewinkelter Kabelabgang: 62.5 mm Länge; 15.3 mm Ø Gerader Kabelabgang: 100 mm Länge; 15.3 mm Ø HD Ausführung: 78.0 mm Länge; 20.5 mm Ø
N7	Messbereich: 0 – 7 mm Richtigkeit: +/- 5 μm + 0.75 % des Messwerts Wiederholpräzision: +/- 2.5 μm +0.5 % des Messwerts Auflösung am Messbereichsanfang: 1 μm Kleinste Substratdicke: 40 μm Gewinkelter Kabelabgang: 64 mm Länge; 23.8 mm Ø Gerader Kabelabgang: 101 mm Länge; 23.8 mm Ø
