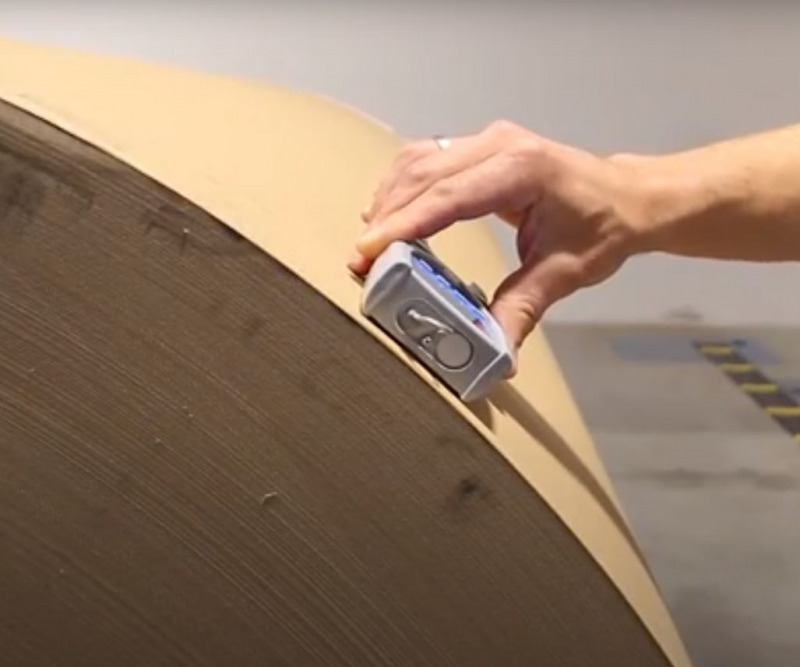

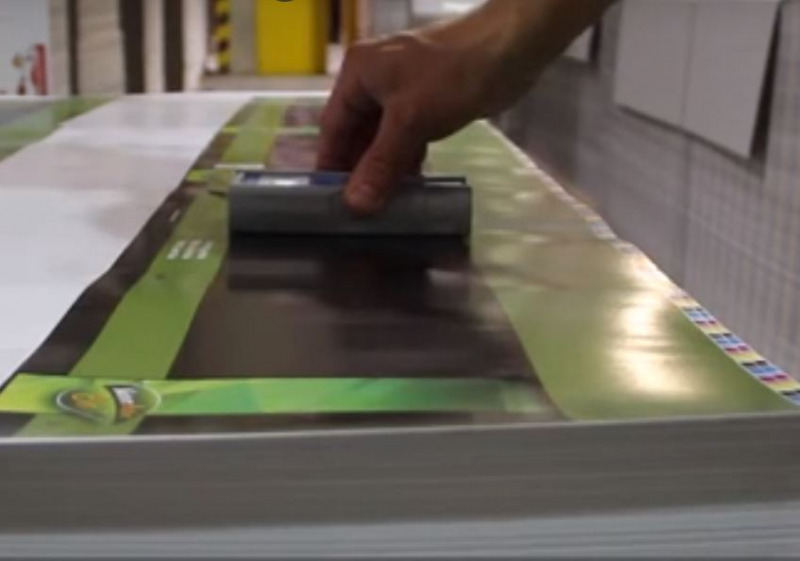

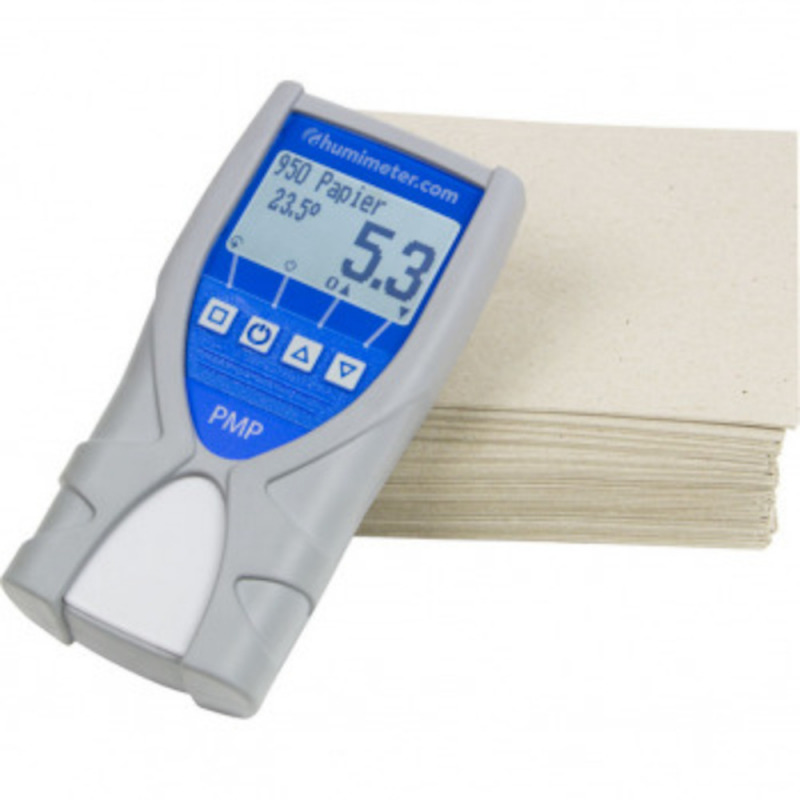

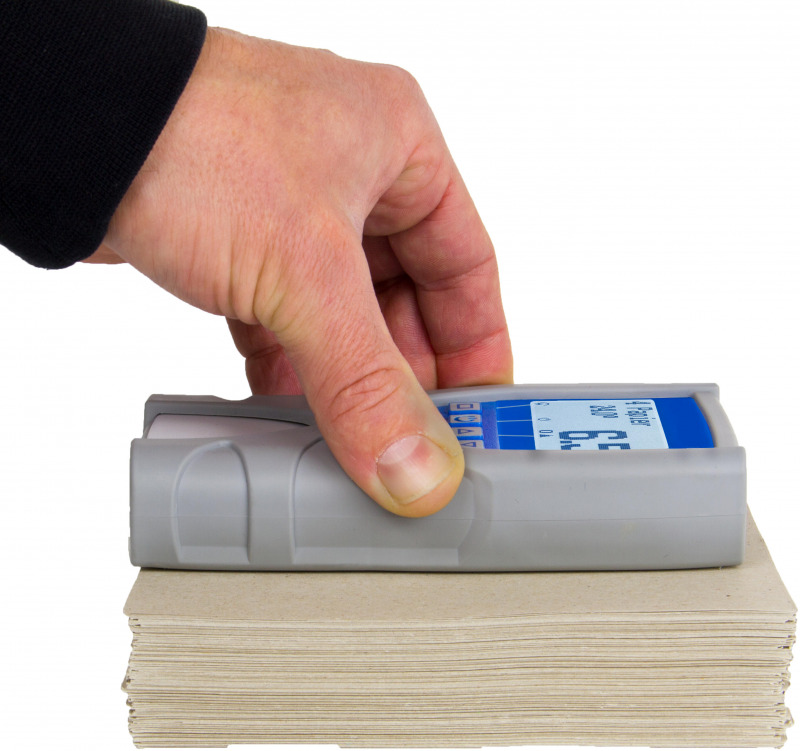

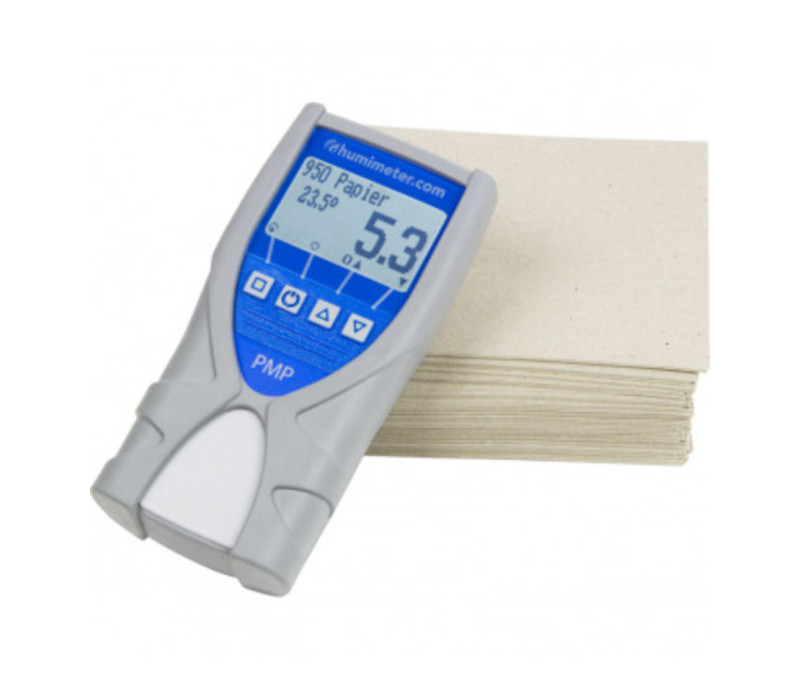

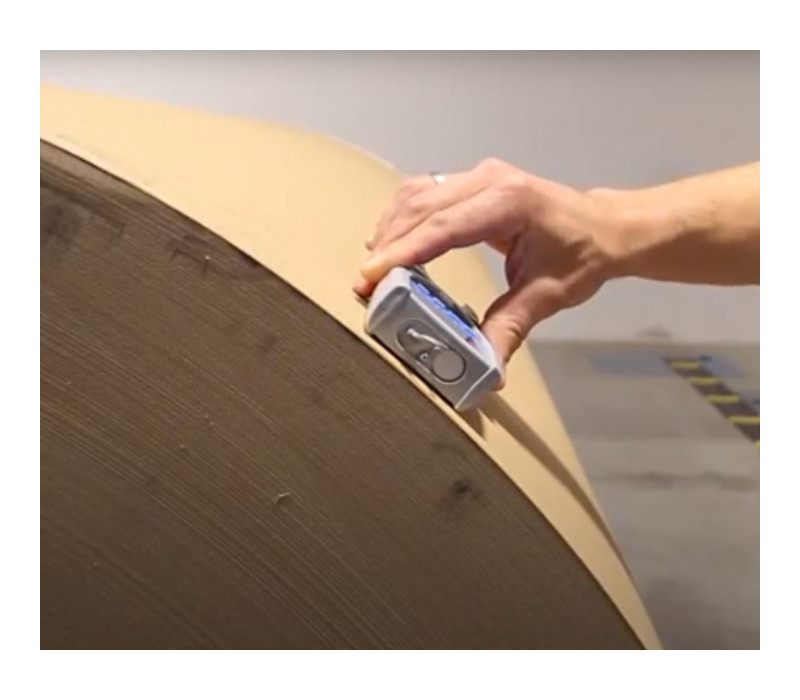

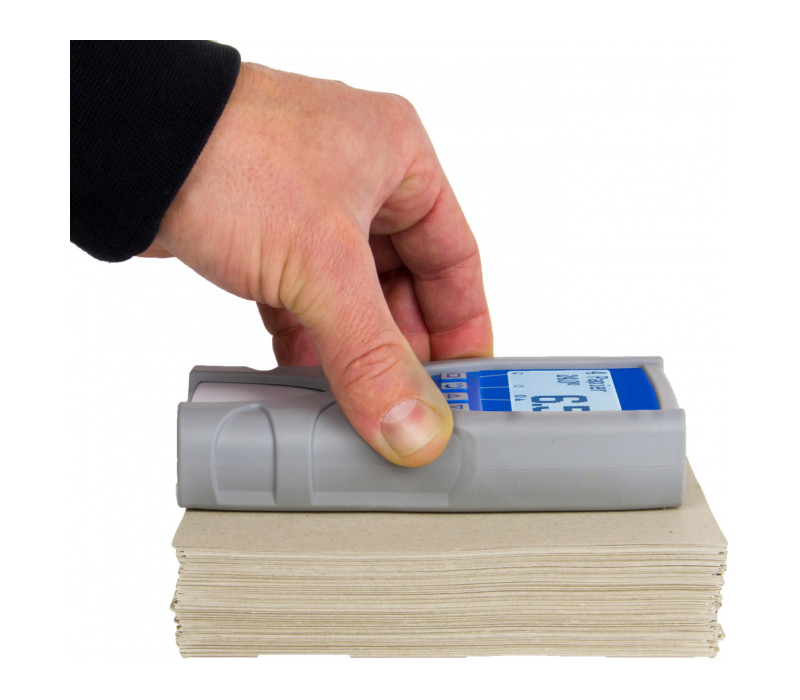

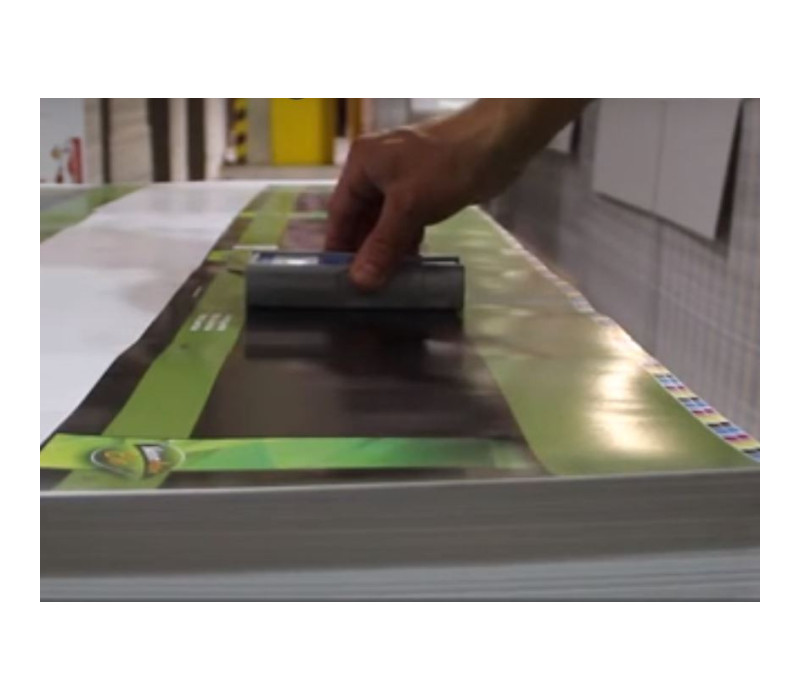

Mit dem Checkline PFK-Papierfeuchtemessgerät kann der absolute Wassergehalt von Papier, Pappe und Zellulose schnell ermittelt werden. Die PKF misst zerstörungsfrei direkt am Stapel oder auf einer (stationären) Rolle mit einer Messtiefe von 20 mm.
Der Messbereich des PFK-Papierfeuchtemessgeräts liegt zwischen 1% bis 15% Wassergehalt (je nach Papiertyp) bei einer Messauflösung von 0,1%.
Mit Hilfe des integrierten Datenloggers können Sie bis zu 10.000 Messwerte speichern.
Zu den typischen Messanwendungen gehören präzise Eingangs- und Prozesskontrollen in Druckereien, bei Papierhändlern und Wellpappenherstellern.
Das PFK-Papierfeuchtemessgerät ist sehr einfach handzuhaben und kann dank seiner praktischen Größe überall, direkt vor Ort verwendet werden.
Messverfahren:

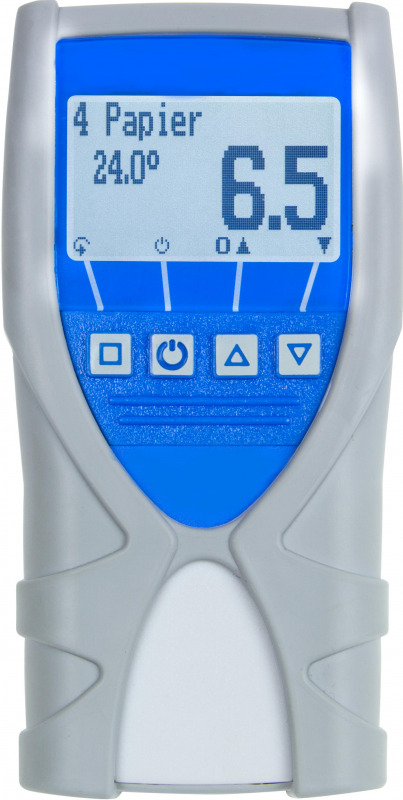

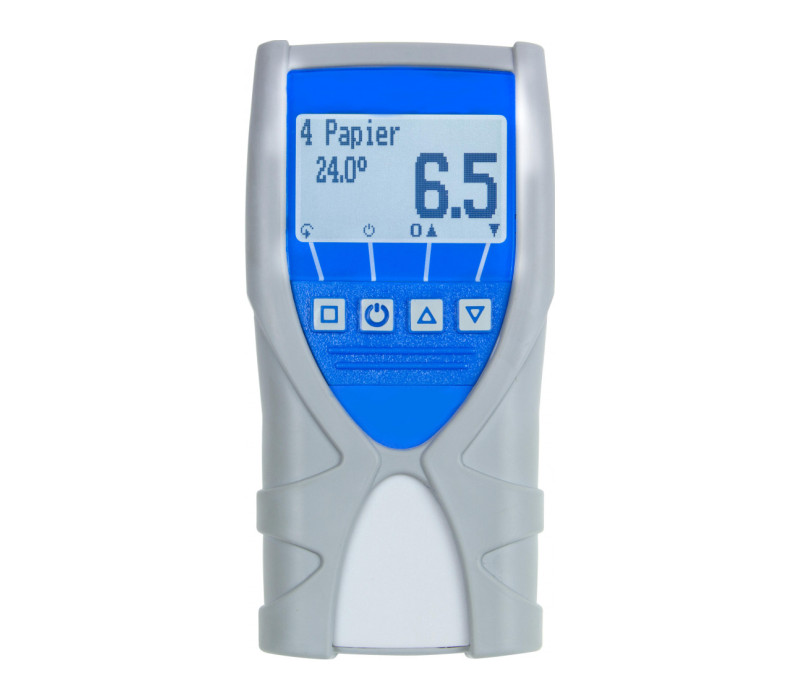

Schalten Sie das Messgerät ein, wählen Sie die richtige Kalibrierungskurve (abhängig von der Papierdichte) aus und wählen das zu messende Material aus. Das beleuchtete Display zeigt dann sofort den Messwert an.
Das Checkline PFK verfügt über einen Datenspeicher von bis zu 10.000 Messwerten und bietet die Möglichkeit auch zusätzliche Daten wie die Chargennummer einzugeben.
Für jede gespeicherte Messreihe berechnet der PFK automatisch den Durchschnittswert.
Über die optional erhältliche USB-Schnittstelle können die Messwerte auf einen PC übertragen und über die LogMemorizer® PC-Software archiviert, exportiert, verarbeitet und gedruckt werden.
Eigenschaften des PFK:
Schnelle und zerstörungsfreie Messung
• Messbereich 1% bis 15% absoluter Wassergehalt, abhängig vom Papiertyp

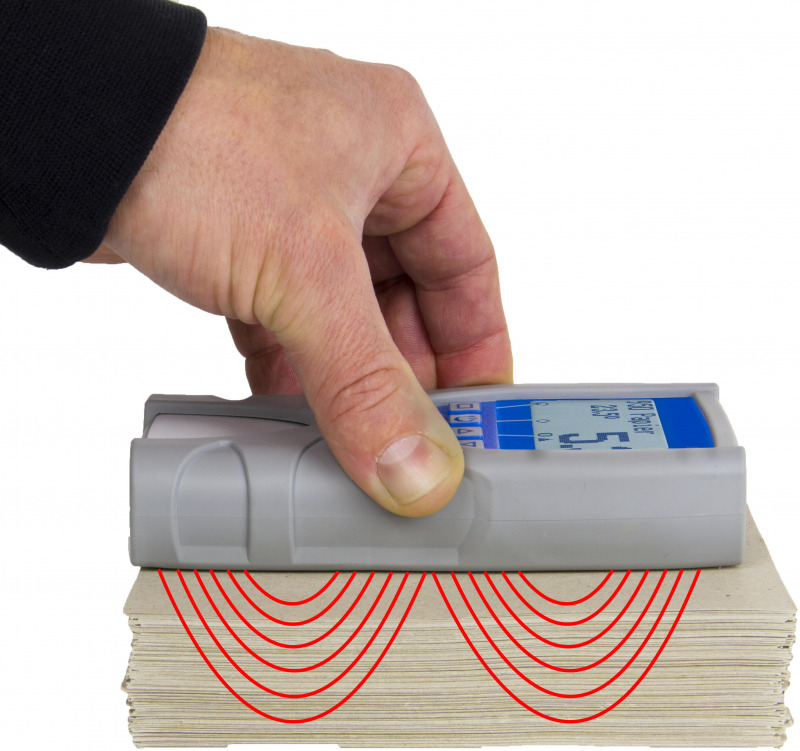

• Messtiefe: 20 mm
• 20 Standardkalibrierungskurven (erweiterbar)
• Auflösung: 0,1% Wassergehalt
• Papiertemperatur: 0 bis + 50 ° C.
• Die Temperatur kann je nach Bedarf auf ° C oder ° F eingestellt werden
• Automatische Temperaturkompensation
• Haltefunktion, automatische Datenerfassungsfunktion

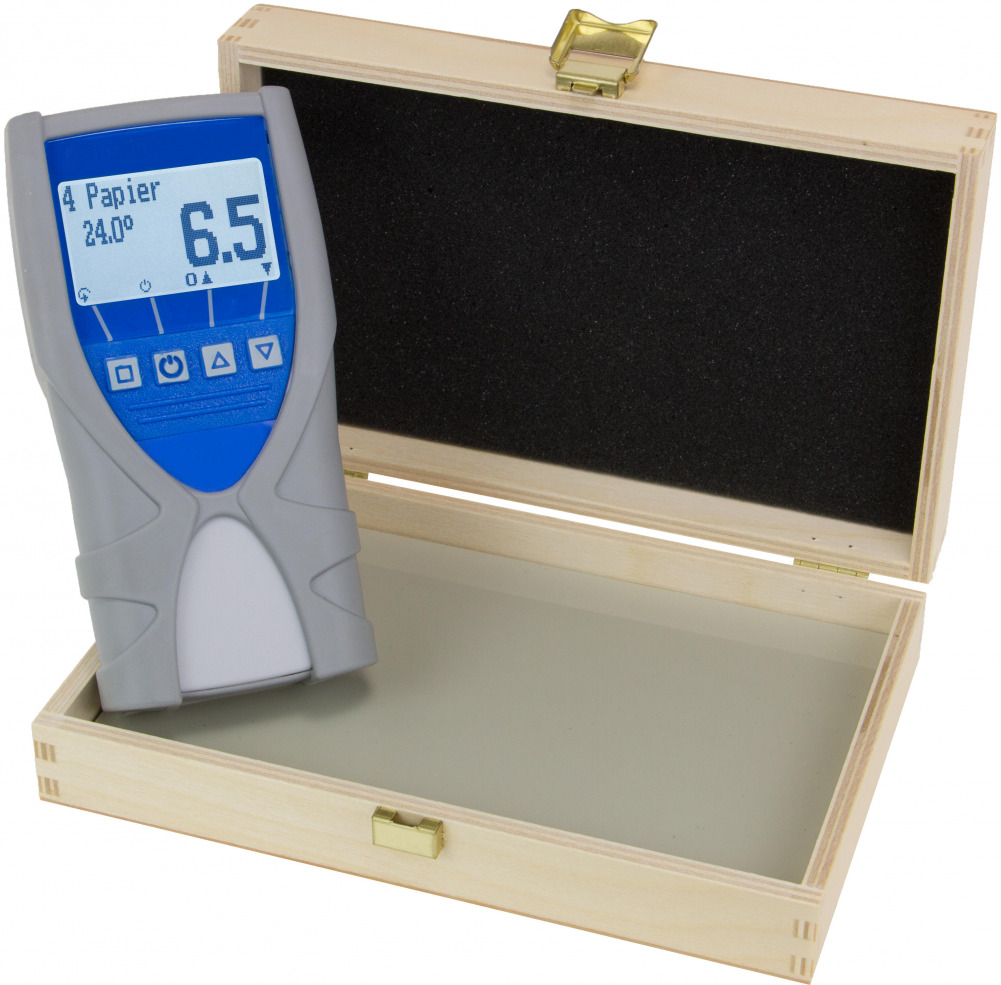

• Lieferumfang: PFK Papierfeuchtemessgerät, Holzkiste mit Testplatte, Gummischutzkappe und Batterien
• Optional: USB-Datenschnittstellenmodul für Humimeter mit LogMemorizer-Software zur Erfassung und Analyse von Messdaten auf einem USB-Stick, einem tragbaren Thermodrucker
Produkt typ | Papier Typ | Dichte (kg/m³) | |
---|---|---|---|
300 papier | Taschentuchpapier, Filterpapier | 300 kg/m³ | |
350 papier | Taschentuchpapier, Filterpapier | 350 kg/m³ | |
400 papier | Taschentuchpapier, Filterpapier | 400 kg/m³ | |
450 papier | Taschentuchpapier, Filterpapier | 450 kg/m³ | |
500 papier | Karton mit sehr geringer Dichte | 500 kg/m³ | |
550 papier | Karton mit geringer Dichte | 550 kg/m³ | |
600 papier | Papier / Zeitungspapier mit sehr geringer Dichte | 600 kg/m³ | |
650 papier | Papier mit geringer Dichte | 650 kg/m³ | |
700 papier | Papier / Kraftliner mit niedriger Dichte | 700 kg/m³ | |
750 papier | Kopierpapier, Liner | 750 kg/m³ | |
800 papier | Kopierpapier | 800 kg/m³ | |
850 papier | Kopierpapier | 850 kg/m³ | |
900 papier | Kopierpapier | 900 kg/m³ | |
950 papier | Brochüre - Offsetpapier | 950 kg/m³ | |
1000 papier | Brochüre - Offsetpapier | 1000 kg/m³ | |
1050 papier | Brochüre - Offsetpapier | 1050 kg/m³ | |
1100 papier | Brochüre - Offsetpapier | 1100 kg/m³ | |
1200 papier | Brochüre - Offsetpapier | 1200 kg/m³ | |
1300 papier | Brochüre - Offsetpapier | 1300 kg/m³ | |
* Auswahl der richtigen Kurve Aufgrund der unzähligen Papiersorten gibt es keine standardisierte Zuordnung von Kurven. Beim Checkline PFK-Papierfeuchtemessgerät bestimmt die Dichte des Papiermaterials oder der Papierrolle die verschiedenen Kurven. Die obige Übersicht der Kurven enthält Vorschläge für Papiersorten und Papierdichten [kg/m³]. Um ein genaues Messergebnis zu erzielen, ist eine einmalige Vergleichsmessung mit Ihrer Online-Feuchtemessung oder nach der standardisierten Ofenmethode (DIN 287) erforderlich. 1. Messen Sie Ihr Papier (auf der Rolle oder auf dem Stapel) mit den verfügbaren Kurven, die einen realistischen Wert ergeben, und notieren Sie die verschiedenen Messergebnisse mit den entsprechenden Kennliniennamen. 2. Notieren Sie nun den tatsächlichen Wassergehalt Ihrer Online-Feuchtigkeitsmessung oder führen Sie eine Bestimmung des Referenzwassergehalts nach EN ISO 287 durch. 3. Vergleichen Sie nun die aufgezeichneten Messergebnisse der verschiedenen Kurven mit dem tatsächlichen Wassergehalt gemäß der Referenzmessung. Jetzt können Sie die Kurve auswählen/bestimmen, die mit der Referenzmessung am genauesten übereinstimmt. |
Type Produkt | Type Papier | Dichtheid (kg/m³) | |
---|---|---|---|
300 papier | Tissue, filter papier | 300 kg/m³ | |
350 papier | Tissue, filter papier | 350 kg/m³ | |
400 papier | Tissue, filter papier | 400 kg/m³ | |
450 papier | Tissue, filter papier | 450 kg/m³ | |
500 papier | Zeer lage dichtheid karton | 500 kg/m³ | |
550 papier | Lage dichtheid karton | 550 kg/m³ | |
600 papier | Zeer lage dichtheid papier / Krantenpapier | 600 kg/m³ | |
650 papier | Lage dichtheid papier | 650 kg/m³ | |
700 papier | Lage dichtheid papier / Kraftliner | 700 kg/m³ | |
750 papier | Kopieer papier, Liner | 750 kg/m³ | |
800 papier | Kopieer papier | 800 kg/m³ | |
850 papier | Kopieer papier | 850 kg/m³ | |
900 papier | Kopieer papier | 900 kg/m³ | |
950 papier | Brochure - Offsetpapier | 950 kg/m³ | |
1000 papier | Brochure - Offsetpapier | 1000 kg/m³ | |
1050 papier | Brochure - Offsetpapier | 1050 kg/m³ | |
1100 papier | Brochure - Offsetpapier | 1100 kg/m³ | |
1200 papier | Brochure - Offsetpapier | 1200 kg/m³ | |
1300 papier | Brochure - Offsetpapier | 1300 kg/m³ | |
Selectie van de juiste curve Door de ontelbare papiersoorten is er geen gestandaardiseerde toekenning van curves. Voor de Checkline PFK-papiervochtmeter de dichtheid van de papierstapel of de papierrol bepalend voor de verschillende curves. In het overzicht hierboven van de curves staan suggesties voor papiersoorten en papierdichtheden [kg / m³]. Om tot een exact meetresultaat te komen, is een eenmalige vergelijkende meting nodig met uw online vochtmeting of door de gestandaardiseerde ovenmethode (DIN 287) uit te voeren. 1. Meet uw papier (op de rol of op de stapel) met de beschikbare curves welke een realistische waarde geven en noteer de verschillende meetresultaten met de bijbehorende karakteristieke curvenamen. 2. Noteer nu het werkelijke watergehalte van uw online vochtmeting of voer een bepaling van het referentiewatergehalte uit volgens EN ISO 287 door. 3. Vergelijk nu de geregistreerde meetresultaten van de verschillende curves met het werkelijke watergehalte volgens de referentiemeting. Nu kunt u de curve kiezen/bepalen die het meest nauwkeurig is met de referentiemeting. |
Type Produkt | Type Papier | Dichtheid (kg/m³) | |
---|---|---|---|
300 papier | Tissue, filter papier | 300 kg/m³ | |
350 papier | Tissue, filter papier | 350 kg/m³ | |
400 papier | Tissue, filter papier | 400 kg/m³ | |
450 papier | Tissue, filter papier | 450 kg/m³ | |
500 papier | Zeer lage dichtheid karton | 500 kg/m³ | |
550 papier | Lage dichtheid karton | 550 kg/m³ | |
600 papier | Zeer lage dichtheid papier / Krantenpapier | 600 kg/m³ | |
650 papier | Lage dichtheid papier | 650 kg/m³ | |
700 papier | Lage dichtheid papier / Kraftliner | 700 kg/m³ | |
750 papier | Kopieer papier, Liner | 750 kg/m³ | |
800 papier | Kopieer papier | 800 kg/m³ | |
850 papier | Kopieer papier | 850 kg/m³ | |
900 papier | Kopieer papier | 900 kg/m³ | |
950 papier | Brochure - Offsetpapier | 950 kg/m³ | |
1000 papier | Brochure - Offsetpapier | 1000 kg/m³ | |
1050 papier | Brochure - Offsetpapier | 1050 kg/m³ | |
1100 papier | Brochure - Offsetpapier | 1100 kg/m³ | |
1200 papier | Brochure - Offsetpapier | 1200 kg/m³ | |
1300 papier | Brochure - Offsetpapier | 1300 kg/m³ | |
Selectie van de juiste curve Door de ontelbare papiersoorten is er geen gestandaardiseerde toekenning van curves. Voor de Checkline PFK-papiervochtmeter de dichtheid van de papierstapel of de papierrol bepalend voor de verschillende curves. In het overzicht hierboven van de curves staan suggesties voor papiersoorten en papierdichtheden [kg / m³]. Om tot een exact meetresultaat te komen, is een eenmalige vergelijkende meting nodig met uw online vochtmeting of door de gestandaardiseerde ovenmethode (DIN 287) uit te voeren. 1. Meet uw papier (op de rol of op de stapel) met de beschikbare curves welke een realistische waarde geven en noteer de verschillende meetresultaten met de bijbehorende karakteristieke curvenamen. 2. Noteer nu het werkelijke watergehalte van uw online vochtmeting of voer een bepaling van het referentiewatergehalte uit volgens EN ISO 287 door. 3. Vergelijk nu de geregistreerde meetresultaten van de verschillende curves met het werkelijke watergehalte volgens de referentiemeting. Nu kunt u de curve kiezen/bepalen die het meest nauwkeurig is met de referentiemeting. |
Der PFK Papierfeuchtigkeitsmesser wird als komplettes Set geliefert, einschließlich:
Zusätzlich wird der PFK-USB geliefert mit:
Messbereich: | 1% bis 15% |
Auflösung: | 0,1% |
Messtiefe: | 20 mm |
Temperaturbereich Papier: | 0 bis 50°C |
Temperaturauflösung: | 0,1°C |
Temperatureinheit: | °C oder °F |
Datenlogger: | Automatischer Datenerfasser für 10.000 Messdaten mit Messrapport |
Datenausgabe (nur PFK-USB Modell): | USB Schnittstelle (Lieferung mit Datentransferkabel & Software) |
Batterien: | 4 x 1,5 Volt AA-Batterien |
Gewicht: | 265 (|inkl. Batterien) |
Abmessungen: | 147 x 75 x 30 mm (inkl. Gummischutz) |
Menusprachen: | Englisch, Deutsch, Italienisch, Französisch, Spanisch, Russisch, Portugiesisch, Tschechisch und Polnisch |
Garantie: | 2 Jahre |
