Niederspannungsdetektor für Pinhole

Niedervolt-Prüfer für Beschichtungen auf Metall und Beton

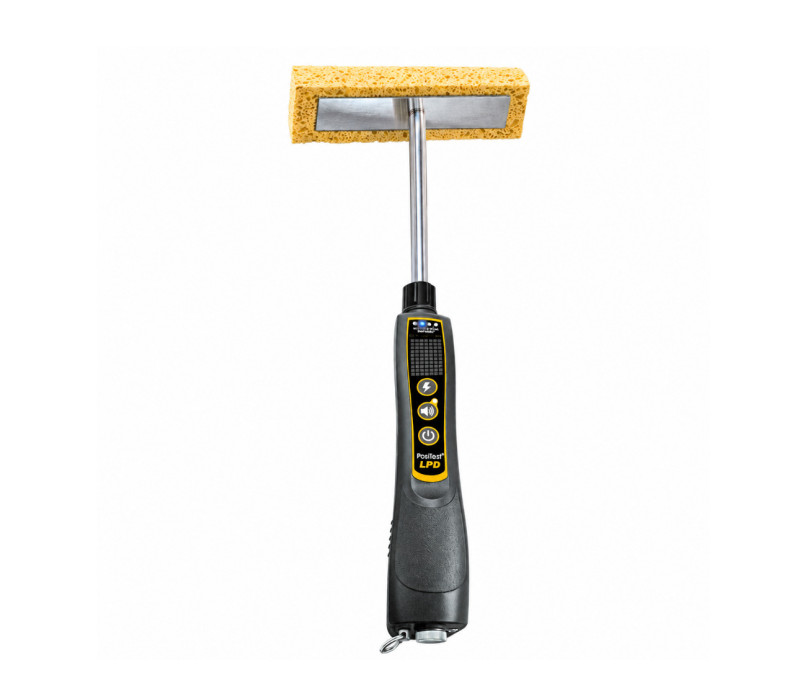

Der PosiTest LPD Niedervolt-Pinhole-Prüfer von DeFelsko ist zur Erkennung von Fehlstellen, Poren und anderen Unterbrechungen in nichtleitenden Beschichtungen auf Metall- und Betonuntergründen konzipiert. Kompakt, ergonomisch und einfach zu bedienen, bietet er eine sichere und zuverlässige Lösung für die Beschichtungsprüfung bis zu 500 µm / 20 mil.

Der PosiTest LPD nutzt die Nassschwamm-Methode, um Beschichtungsfehler zu lokalisieren, die den Untergrund freilegen und zu Korrosion, Beschichtungsversagen oder verkürzter Lebensdauer führen können.

Im Vergleich zu Hochspannungsfunkentestern bieten Niedervolt-Prüfer eine sicherere, einfachere und kostengünstigere Methode zur Inspektion dünner Schutzbeschichtungen, ohne die Beschichtung unnötig zu beschädigen oder den Bediener sehr hohen Spannungen auszusetzen.

Warum die Porerkennung wichtig ist

Schutzbeschichtungen werden aufgebracht, um Korrosion, chemische Angriffe und vorzeitigen Untergrundabbau zu verhindern. Selbst sehr kleine Beschichtungsfehler können den darunterliegenden Untergrund freilegen und Ausgangspunkte für Korrosion werden.

Der PosiTest LPD hilft Inspektoren, die Beschichtungskontinuität nach dem Auftrag zu überprüfen, insbesondere in Anwendungen, bei denen die Beschichtungsleistung kritisch ist oder Korrosion schwer zu überwachen ist.

Typische Anwendungen umfassen:

Schutzbeschichtungen auf Stahlkonstruktionen
Beschichtete Betonoberflächen
Tanks und Rohrleitungen
Industrieböden
Maritime und Offshore-Strukturen
Auskleidungen, die aggressiven Umgebungen ausgesetzt sind
Qualitätskontrolle nach Auftrag der Beschichtung

Wie der PosiTest LPD funktioniert

Der PosiTest LPD funktioniert, indem ein befeuchterter Schwamm über eine nichtleitende Beschichtung auf einem leitfähigen Untergrund bewegt wird.

Wenn die Beschichtung intakt ist, kann kein Strom durch die Beschichtung fließen. Wenn der Schwamm auf einen Fehler wie eine Pore, Riss oder Fehlstelle trifft, fließt der Strom durch die Öffnung zum Untergrund und schließt den Kreis. Das Gerät warnt dann den Inspektor mit akustischen und sichtbaren Alarmen.

Dies macht den PosiTest LPD ideal zur Erkennung verborgener Fehler, die bei einer visuellen Beschichtungsprüfung möglicherweise nicht sichtbar sind.

Messen Niedervolt-Pinhole-Prüfer Beschichtungen auf Beton?

Bei der Messung der Schichtdicke wird Beton nicht als „leitfähiger“ Untergrund betrachtet, da er viel weniger leitfähig ist als Metall. Allerdings ist Beton noch leicht leitfähig und kann genug Strom führen, um die Funktion von Niedervolt-Pinhole-Prüfern zu ermöglichen. Daher wird Beton für die Zwecke der Niedervolt-Pinhole-Erkennung als „leitfähiger“ Untergrund betrachtet.

Die Herausforderung bei der Durchführung von Niedervolt-Pinhole-Tests auf Beton besteht darin, sicherzustellen, dass das Gerät ordnungsgemäß geerdet ist. Wenn es freiliegende Bewehrungsstäbe oder Metalle aus dem Beton gibt, ist dies die einfachste Lösung. Eine Alternative besteht darin, einen Metallstab (oder ein Stück Bewehrungsstahl) in den Boden neben dem Beton zu schlagen, bis mindestens auf die Tiefe der Platte, wobei die Erde den elektrischen Strom zwischen dem Stab und der Platte leitet.

Benötigen Sie Hilfe? Wenden Sie sich an uns, und einer unserer Experten hilft Ihnen bei der Auswahl des richtigen Werkzeugs für Ihre Anwendung.

Benutzerfreundliche Oberfläche mit hellen, multifunktionalen LEDs
Sofort einsatzbereit – beide Sets enthalten alles, was für die Prüfung benötigt wird
Akustische und optische Warnsignale bei Erkennung von Fehlern
Eine große Auswahl an anpassbaren Schwammhalterungen für vielfältige Prüfkonfigurationen
Gängige Gewinde und Anschlüsse sorgen für maximale Flexibilität
Kopfhörerbuchse mit mitgeliefertem Ohrhörer für laute Umgebungen
4 Spannungsausgangsoptionen entsprechen einer Vielzahl von Normen
Automatischer Selbsttest überprüft die Spannungskalibrierung
Die geregelten Spannungsausgänge fallen unter Last nicht ab
Ausführliches Kalibrierzertifikat im Lieferumfang enthalten
Entspricht internationalen Normen, darunter ISO, ASTM und NACE

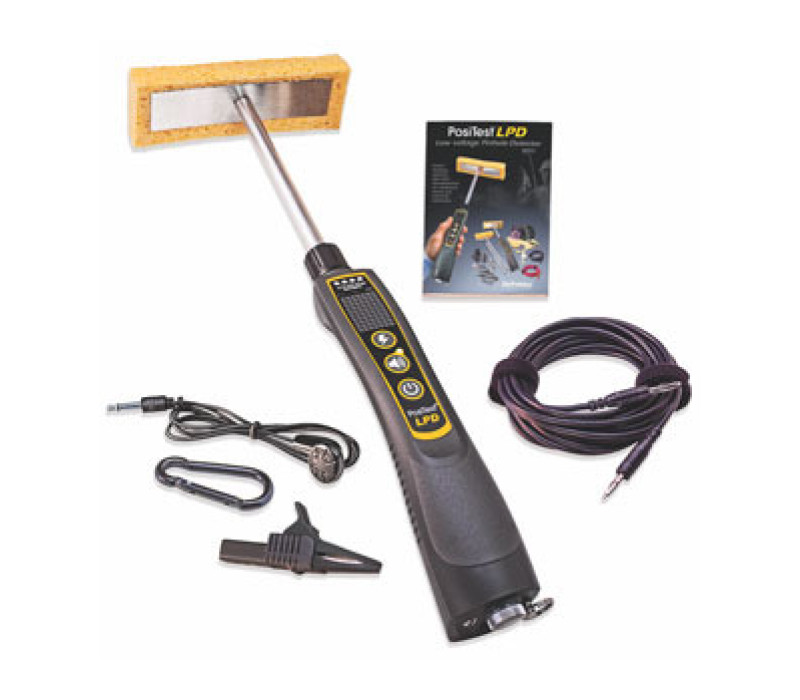

Positest LPD Basis-Set

Das PosiTest LPD Basic Kit enthält alles, was für die Erkennung von Poren mit einem rechteckigen Schwammstab benötigt wird.

Enthält:

PosiTest LPD-Messgerät
Grundrohr
3 AAA-Batterien
Befestigungsmaterial für rechteckigen Schwamm
Rechteckiger Schwamm
4,5 m / 15 ft Erdungskabel
Isoliermanschette
Ohrhörer
Handschlaufe
Karabinerhaken
Langform-Kalibrierzertifikat, rückführbar auf NIST
Gebrauchsanweisung
Hartschalenkoffer
Zwei Jahre Garantie

Model: LPDKITB

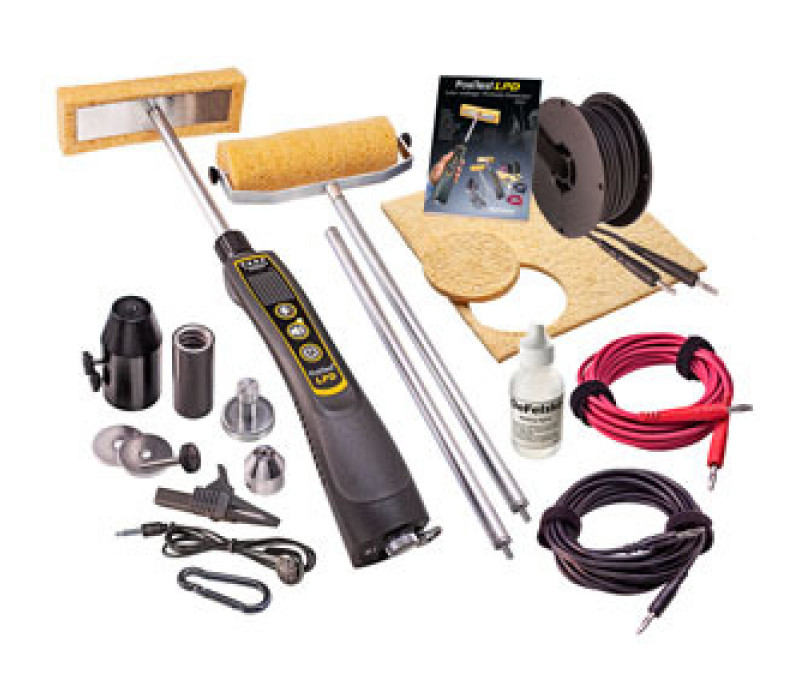

PosiTest LPD Komplettset

Das PosiTest LPD Komplett-Set enthält den gesamten Inhalt des Basis-Sets sowie anpassbare Schwammhalterungen und Verlängerungszubehör für weitere Prüfkonfigurationen.

Weitere Inhalte sind:

Anpassbare Schwammhalterungen:

Rechteckige / flache Schwammteile
Rollschwammteile
Schwammteile mit Innendurchmesser
Zusätzliches Schwammblatt (20 cm x 20 cm / 8" x 8") für individuelle Anwendungen
Netzmittel

Zubehör für Anbaugeräte

Universaladapter für vorhandene Farbroller-Verlängerungen
12 m / 40 ft Erdungskabel
4,5 m / 15 ft Phasenkabel
Magnetischer Erdungsstift

Model: LPDKITC

Spannung:	9 V ± 5 % (90 k) / 67,5 V ± 5 % (80 k) / 67,5 V ± 5 % (90 k) / 90 V ± 5 % (400 k)
Empfindlichkeit:	90 kΩ ± 3 % / 80 kΩ ± 3 % / 90 kΩ ± 3 % / 400 kΩ ± 3 %
Dickenbereich:	0 – 500 µm (0 – 20 mil)
Temperaturbereich:	-10 – 50 °C (14 – 122 °F)
Stromversorgung:	3x AAA-Batterie
Batterielebensdauer:	> 150 Std., je nach Batterietyp
Gehäuse:	Wetterfest, staubdicht und stoßfest; erfüllt oder übertrifft IP65
Abmessungen:	27 x 6 x 5,5 cm (10,6„ x 2,3“ x 2,1") ohne Messstab
Gewicht:	180 g (6,4 oz.) ohne Batterien
Zertifizierung:	Ausführliches Kalibrierzertifikat im Lieferumfang enthalten
Normen:	Entspricht ISO 14654/29601/8289-A, ASTM G62/G6/D5162, BS7793-2, NACE TM0384, SP0188, AS3894.2, JIS K 6766
Garantie:	Zwei Jahre
