QuintSonic-T Schichtdickenmessgerät

Wichtiger Hinweis:

Das QuintSonic Schichtdickenmessgerät wurde eingestellt und durch das QuintSonic-T ersetzt. Alle nachfolgend aufgeführten Spezifikationen und Preise beziehen sich auf das aktuelle Modell.

Das QuintSonic-T ist ein fortschrittliches Ultraschall-Schichtdickenmessgerät für die präzise, zerstörungsfreie Messung von Ein- und Mehrschicht-Beschichtungssystemen. Es ermöglicht die Messung von bis zu acht einzelnen Schichten in einem einzigen Messvorgang und eignet sich damit besonders für komplexe Beschichtungsaufbauten in Labor- und industriellen Prüfprozessen.

Das Gerät eignet sich für die Messung polymerer Beschichtungen wie Lacke, Farben und Kunststoffe sowie von Glas-, Keramik- und Metallbeschichtungen auf einer Vielzahl von Substraten. Neben der Beschichtungsmessung kann das QuintSonic-T auch zur Wanddickenmessung eingesetzt werden.

Hauptmerkmale:

Mehrschicht-Ultraschallmessung: Messung von bis zu acht Beschichtungsschichten in einem Messzyklus

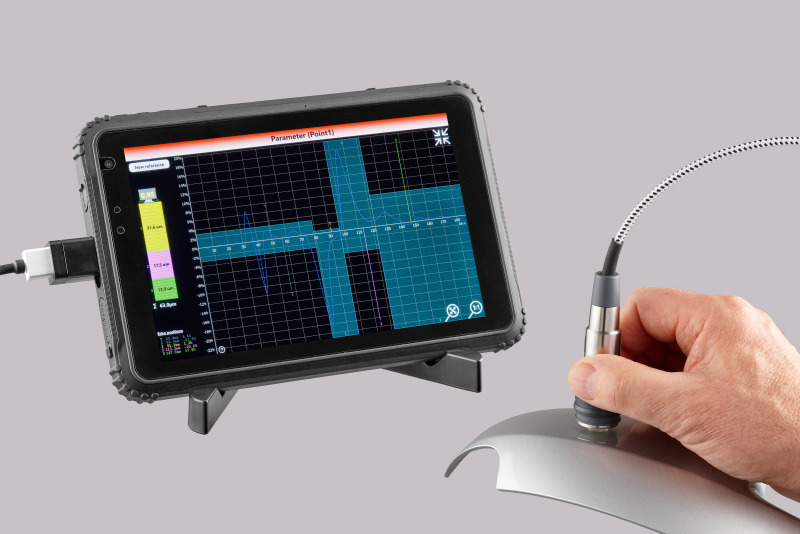

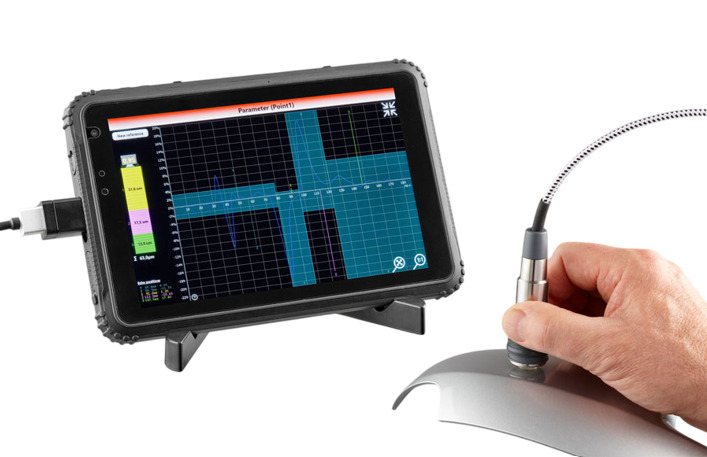

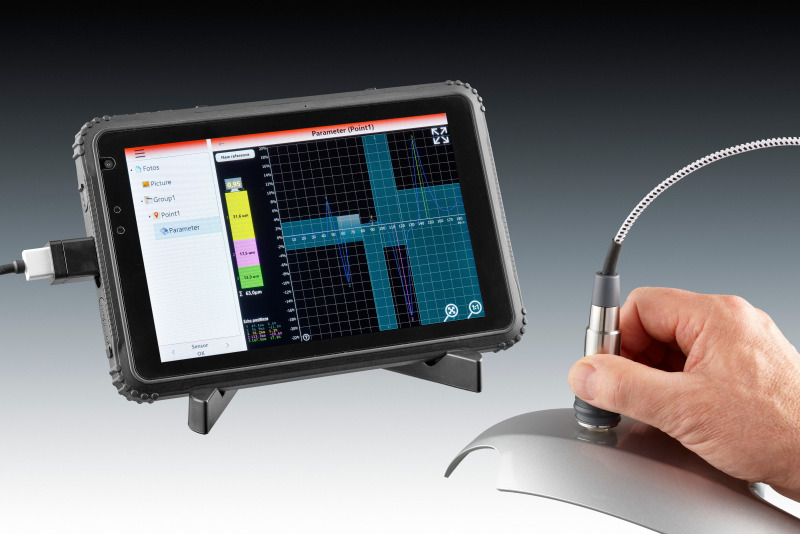

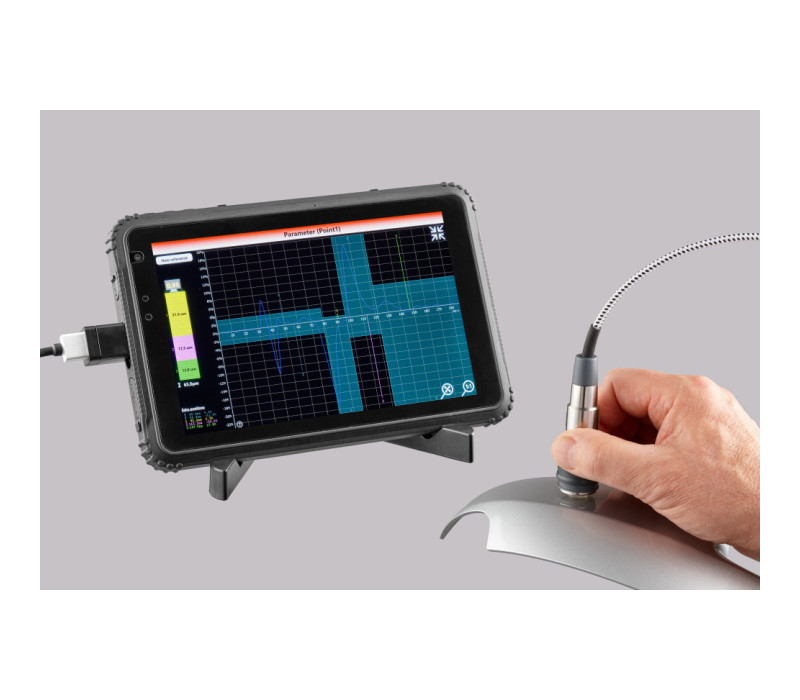

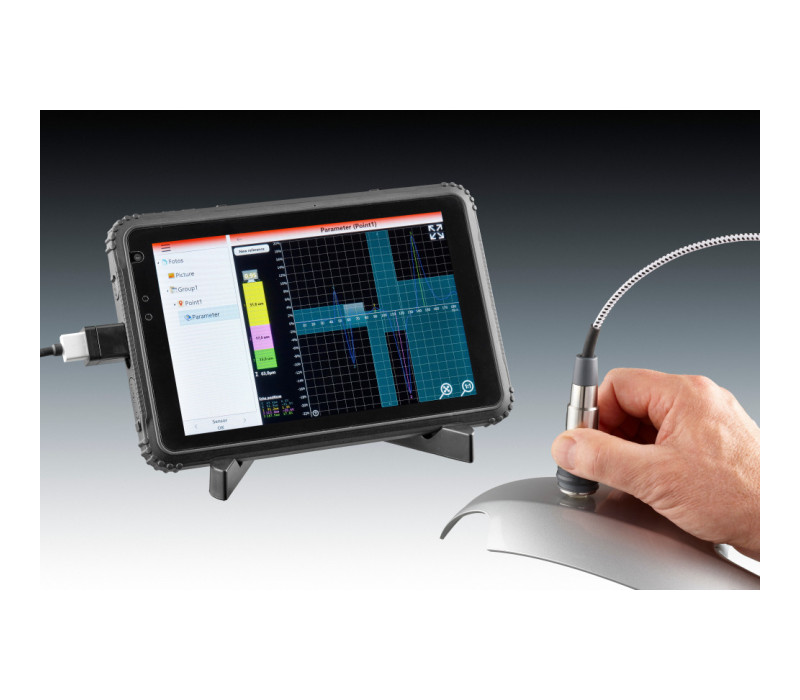

A-Scan-Visualisierung: Gleichzeitige Darstellung des Ultraschallsignals und der Messparameter auf dem Bildschirm
Sensorintegrierte Signalverarbeitung: 32-Bit-Digitalsignalverarbeitung (SIDSP®) direkt im Sensor integriert
Bedienung über Touchscreen: Intuitive Benutzeroberfläche auf industrieller Tablet-Plattform zur schnellen Parametereinstellung
Integriertes Datenmanagement: Klare Datenstruktur mit direkter Berichtserstellung auf dem Gerät

Zentrale Vorteile:

Zuverlässige Messung komplexer Beschichtungssysteme: Analyse mehrschichtiger Beschichtungen ohne Beschädigung der Probe
Hohe Prüfeffizienz: Kurzer Messzyklus und unmittelbare Signalauswertung
Klare Ergebnisinterpretation: A-Scan-Darstellung erhöht die Messsicherheit
Geeignet für raue Umgebungen: Robuste Ausführung für industrielle Anwendungen und Feldeinsatz

Kontaktieren Sie uns für technische Beratung, Verfügbarkeit oder Preisangaben. Unser Team unterstützt Sie bei der Auswahl der passenden Lösung zur Schichtdickenmessung.

€ 8.576,00

Jetzt bestellen

Messprinzip: Ultraschall-Reflexionsverfahren gemäß DIN EN ISO 2808, Methode 10.
Mehrschichtfähigkeit: Messung von bis zu acht einzelnen Schichten in einem Messvorgang.
Signalverarbeitung: Sensorintegrierte 32-Bit-Digitalsignalverarbeitung (SIDSP®).
Anzeige und Bedienung: Industrielles Tablet mit Touchscreen und A-Scan-Visualisierung.
Umgebungsschutz: Schutzart IP67 und Konformität mit MIL-STD-810G.
Datenschnittstellen: Bluetooth, WiFi und SD-Karte.

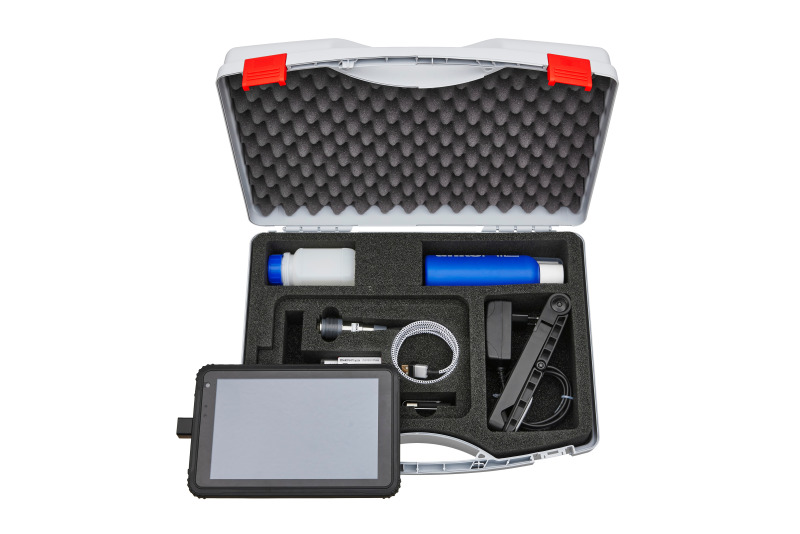

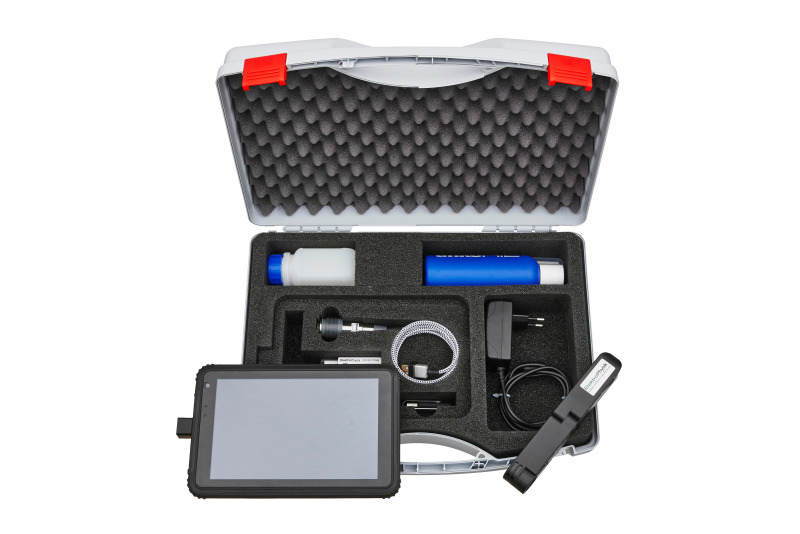

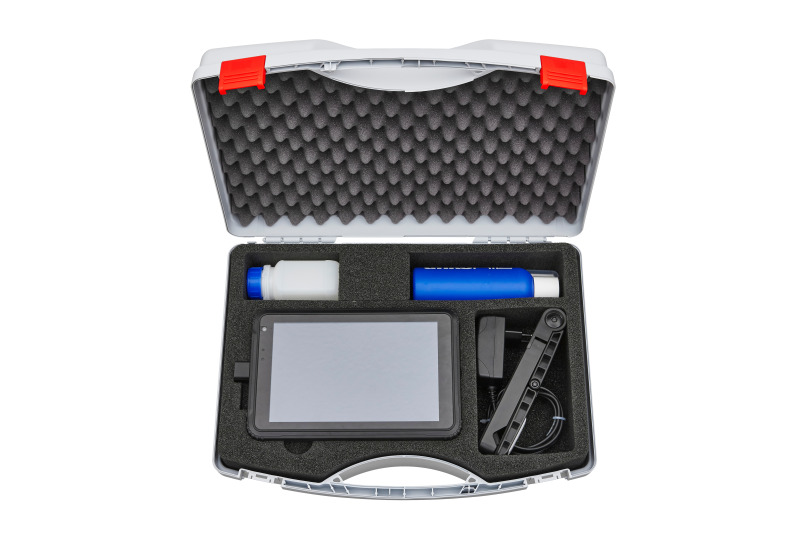

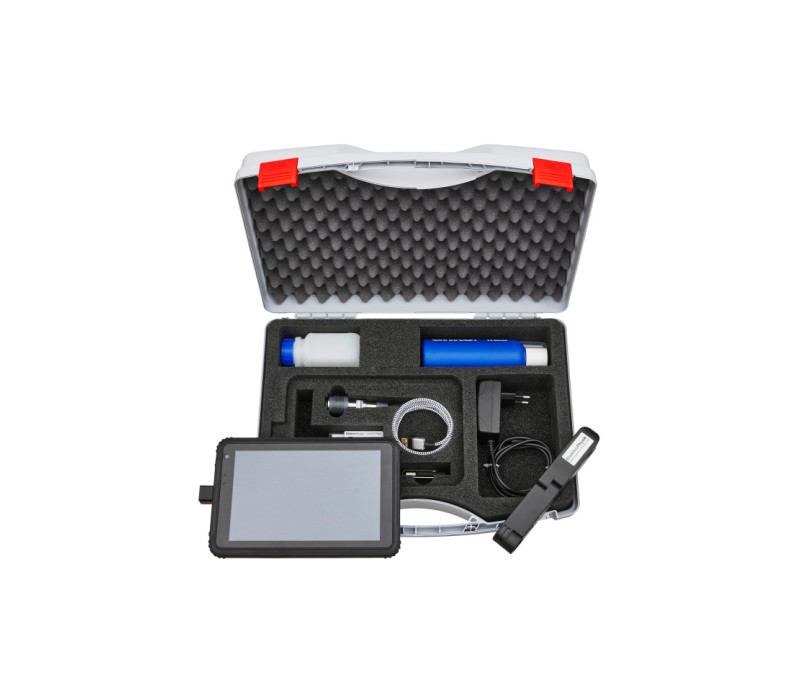

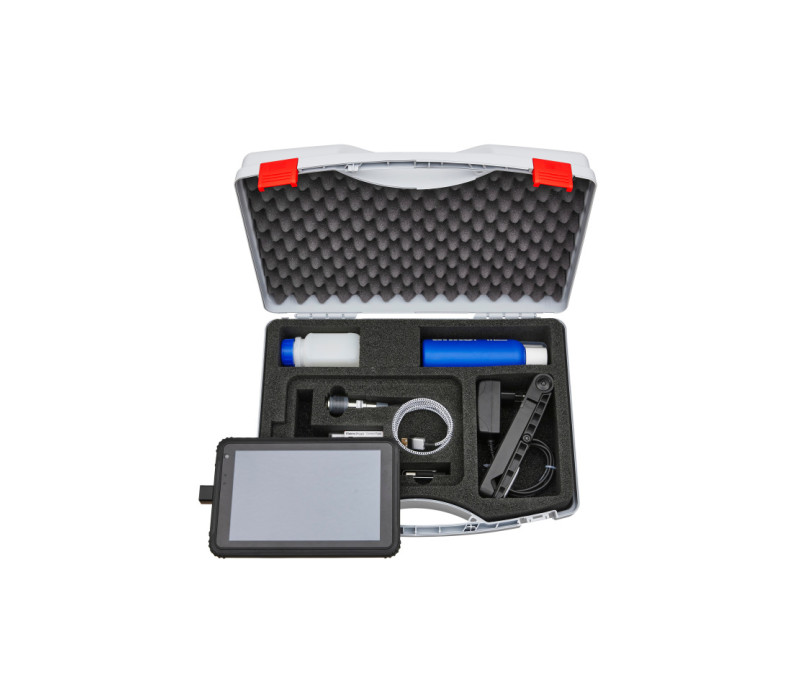

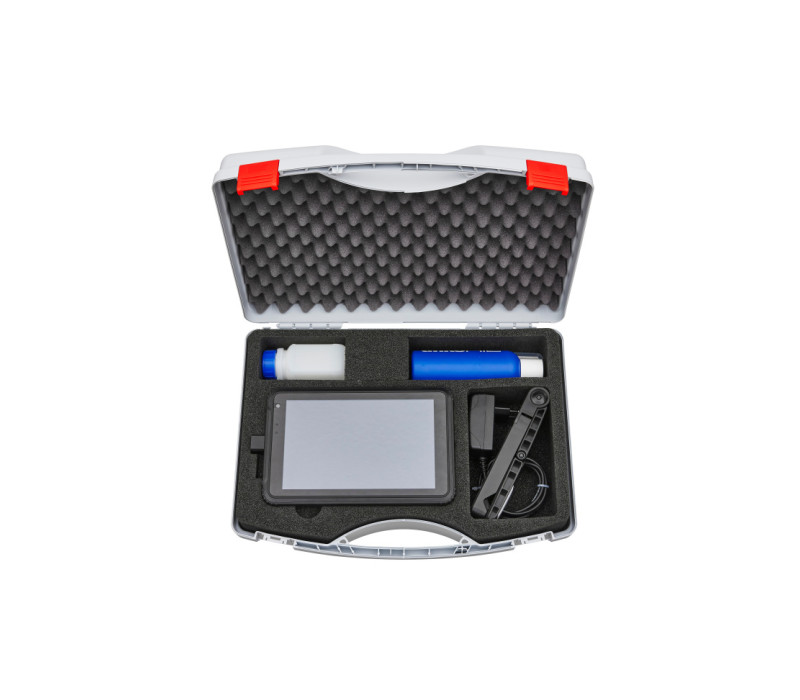

Das QuintSonic-T Ultraschall-Schichtdickenmessgerät wird als Komplettset geliefert und enthält:

QuintSonic SIDSP® Sensor
SIDSP® Sensorkabel
Industrielles Tablet mit Auswertesoftware
Tablet-Halterung
Betriebsanleitung (Deutsch / Englisch)
Koppelgel, 100 ml
Destilliertes Wasser (Koppelmittel), 100 ml
Einlagiger Referenzstandard zur Geräteüberprüfung
Kunststoff-Transportkoffer

Messprinzip:	Ultraschall-Laufzeitmessverfahren (DIN EN ISO 2808, Methode 10).
Messbereich, Auflösung und Genauigkeit:	Schicht 1: Messbereich bis 356 µm, Auflösung 0,25 µm, Genauigkeit ±0,25 µm. Schicht 2: Messbereich bis 890 µm, Auflösung 0,5 µm, Genauigkeit ±0,5 µm. Schicht 3: Messbereich bis 1.900 µm, Auflösung 1 µm, Genauigkeit ±1 µm. Schicht 4: Messbereich bis 3.900 µm, Auflösung 2 µm, Genauigkeit ±2 µm. Schicht 5: Messbereich bis 7.500 µm, Auflösung 4 µm, Genauigkeit ±4 µm. (Berechnet bei einer Ultraschallgeschwindigkeit von 2.375 m/s.)
Minimale Schichtdicke:	Ca. 10 µm, abhängig von der Ultraschallgeschwindigkeit des Materials.
Anzahl der Schichten:	Bis zu 8 Schichten in einem Messvorgang.
Mess- und Auswertezeit:	Ca. 3 Sekunden.
Messfläche:	Ø 5 mm.
Kontaktfläche:	Ø 11 mm.
Minimaler Krümmungsradius:	Konvex: ≥ 50 mm Konkav: nicht anwendbar.
Messeinheiten:	µm, mm, mils.
Kalibrierung:	Schallgeschwindigkeitskalibrierung für bis zu 8 Schichten.
Statistische Funktionen:	Anzahl der Messwerte, Minimum, Maximum, Mittelwert, Standardabweichung, Variationskoeffizient, Blockstatistiken, Histogramm und Trenddiagramm.
Schnittstellen:	Bluetooth, WiFi, SD-Karte.
Stromversorgung:	Integrierter wiederaufladbarer Akku, 12.000 mAh.
Betriebstemperatur:	+5 bis +50 °C.
Lagerungstemperatur:	−10 bis +50 °C.
Anzeige:	Industrielles Tablet mit großformatigem Touchscreen und A-Scan-Visualisierung.
Gewicht:	Ca. 1,1 kg.

Produkte

Artikel	Produkt	Preis	Menge	Aktion
138970	QuintSonic T Complete Kit	€ 8.576,00

Zubehör

Artikel	Produkt	Preis	Menge	Aktion
138115	Multi Layer Calibration Test Plate for QuintSonic	€ 246,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns

Warenkorb ansehen Auschecken

QuintSonic-T Schichtdickenmessgerät

Merkmale

Spezifikationen

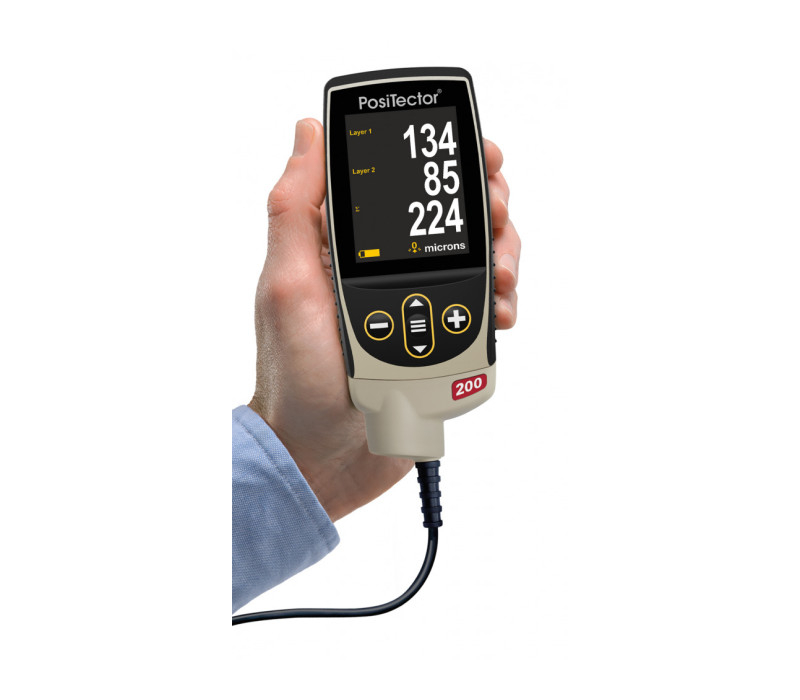

PosiTector 200 Ultraschall Schichtdickenmessgerät für Holz, Beton, Plastik und vieles mehr
