RTM Testex Digitalmikrometer für Testex-Replikationsband

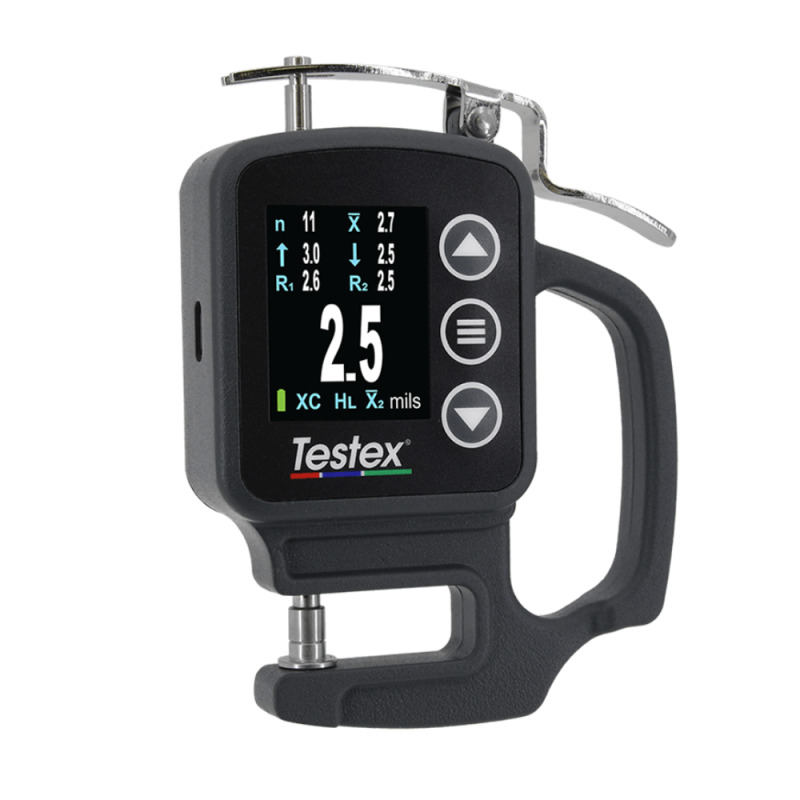

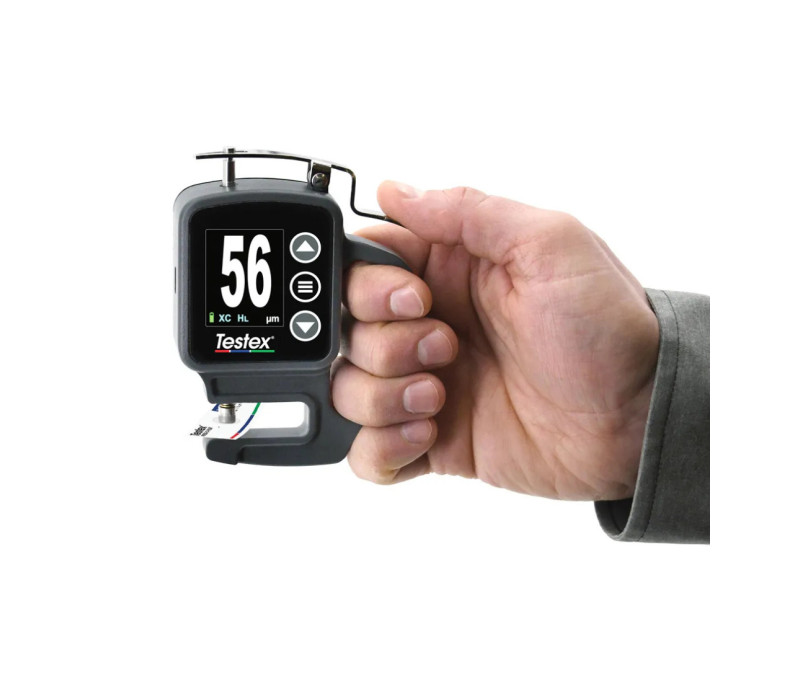

Das Testex Digital Micrometer ist ein speziell entwickeltes digitales Dickenmessgerät für die genaue Messung von Testex Press-O-Film Replica Tape, das bei der Inspektion von Oberflächenprofilen verwendet wird. Es vereinfacht den Prozess der Messung von gestrahlten Stahloberflächen, indem es automatisch die Dicke des Rückens des Replikabands berücksichtigt und die entsprechenden Umrechnungsfaktoren anwendet, wenn eine Bandklasse ausgewählt wird.
Warum ist das wichtig?
Die Messung des Oberflächenprofils ist ein kritischer Schritt bei Anwendungen von Schutzbeschichtungen. Eine ordnungsgemäß vorbereitete Oberfläche trägt dazu bei, die Haftung der Beschichtung, die Langzeitleistung der Beschichtung und die Einhaltung von Projektspezifikationen und internationalen Inspektionsstandards zu gewährleisten. Durch Messen des komprimierten Replikabands, nachdem es auf die Oberfläche aufgerieben wurde, liefert das Testex Digital Micrometer eine schnelle und zuverlässige Angabe der Spitze-zu-Tal-Höhe des Oberflächenprofils.
Typische Anwendung
Das Gerät ist ideal für den Einsatz bei der Beschichtungsinspektion, der Strahlkontrolle, dem Korrosionsschutz, der Wartung in Marine und Offshore, Brücken- und Infrastrukturprojekten, der Rohrleitungsinspektion, der industriellen Fertigung und bei Qualitätskontrollanwendungen, bei denen die Oberflächenvorbereitung vor dem Auftragen der Beschichtung überprüft werden muss.
Wie funktioniert es?

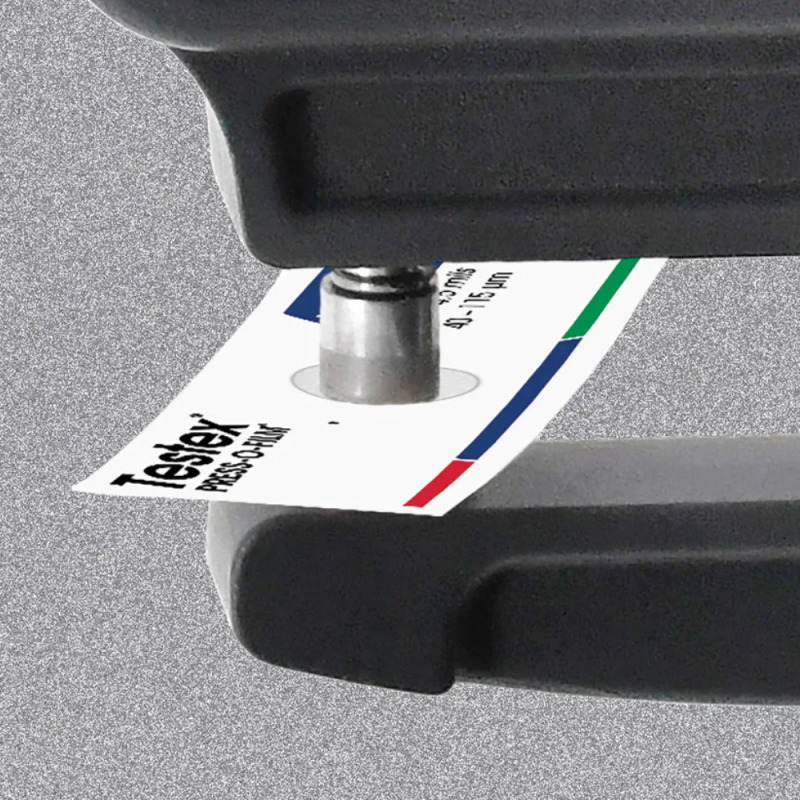

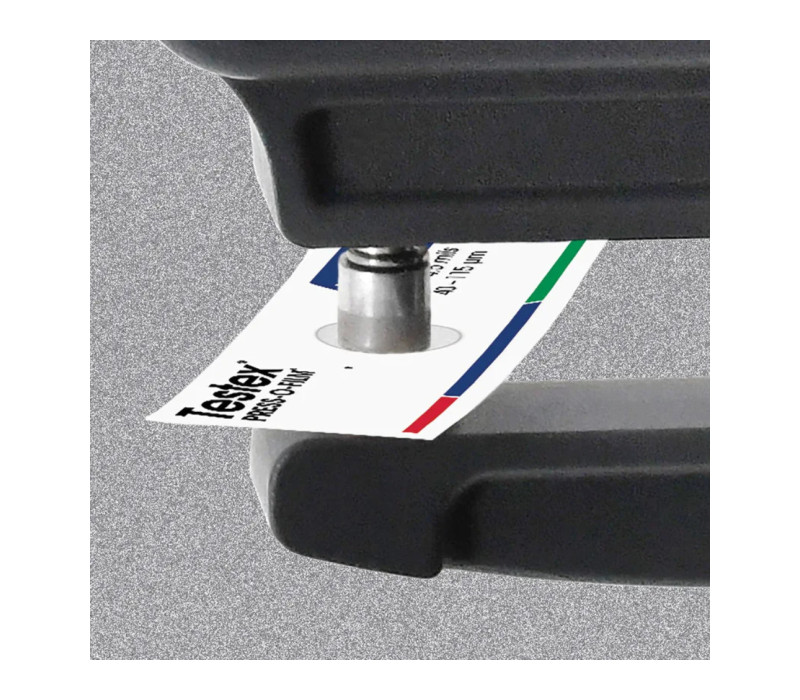

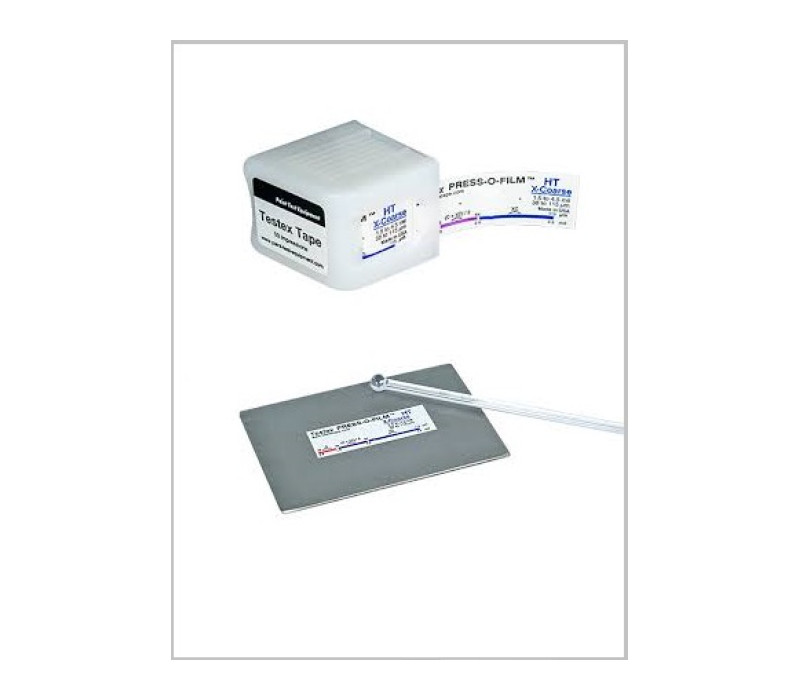

Das Testex Press-O-Film Replica Tape von Checkline besteht aus einer komprimierbaren Schaumschicht, die auf einem nicht komprimierbaren 50 µm (2 mils) Polyester-Rücken befestigt ist. Wenn das Band gegen eine aufgeraute Stahloberfläche gedrückt wird, bildet der Schaum einen Abdruck des Oberflächenprofils. Das aufgeriebene Band wird dann zwischen die Ambosse des Testex Digital Micrometers gelegt, welches die Dicke misst und den korrigierten Oberflächenprofilwert anzeigt.
Benötigen Sie Hilfe? Kontaktieren Sie uns und unsere Experten helfen Ihnen, die beste Lösung für Ihre Anwendung zu finden.
Merkmale

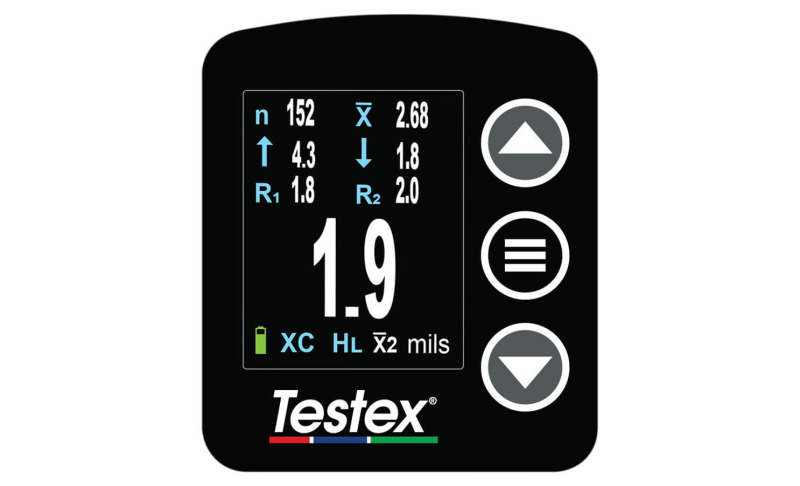

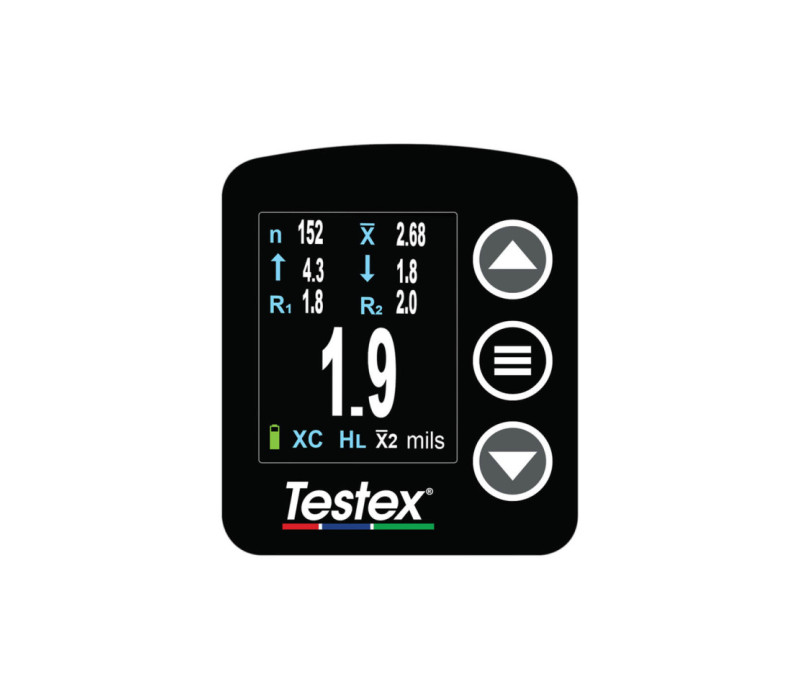

- Helles, kontrastreiches digitales Farbdisplay mit großen Ziffern für gute Ablesbarkeit in hellen oder dunklen Umgebungen
- Misst und zeigt die Ergebnisse sowohl in Mikrometern als auch in Mil an
- Speziell für die Verwendung mit Testex Press-O-Film-Replikationsband entwickelt
- Zieht automatisch die Dicke der Polyester-Trägerfolie von 50 µm / 2 Mil ab, wenn eine Replikatband-Sorte ausgewählt wird
- Der integrierte Umrechnungsmodus passt die Messwerte an die Nichtlinearität des Replikatbands an

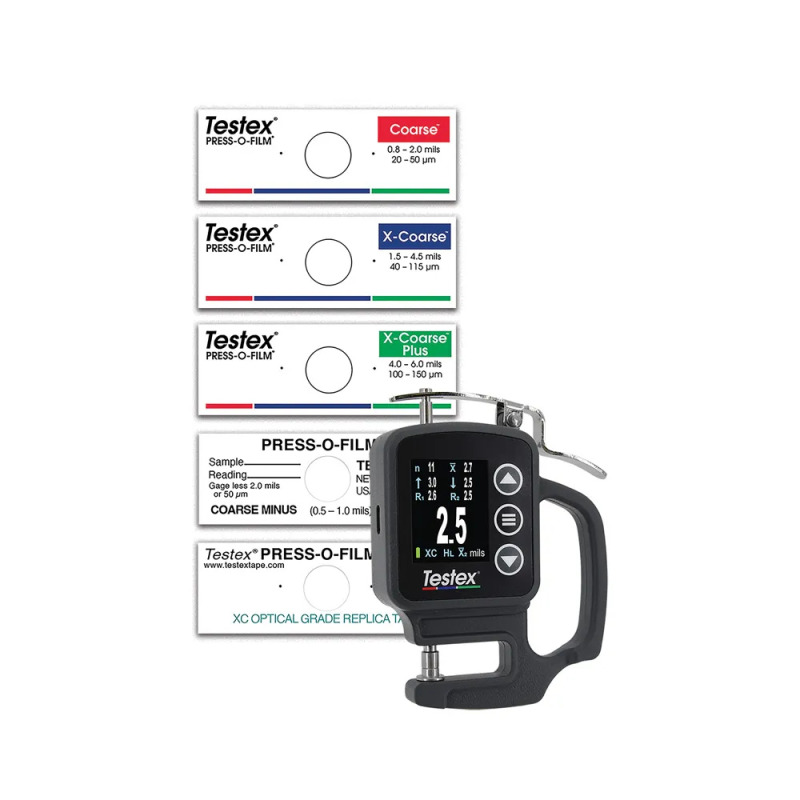

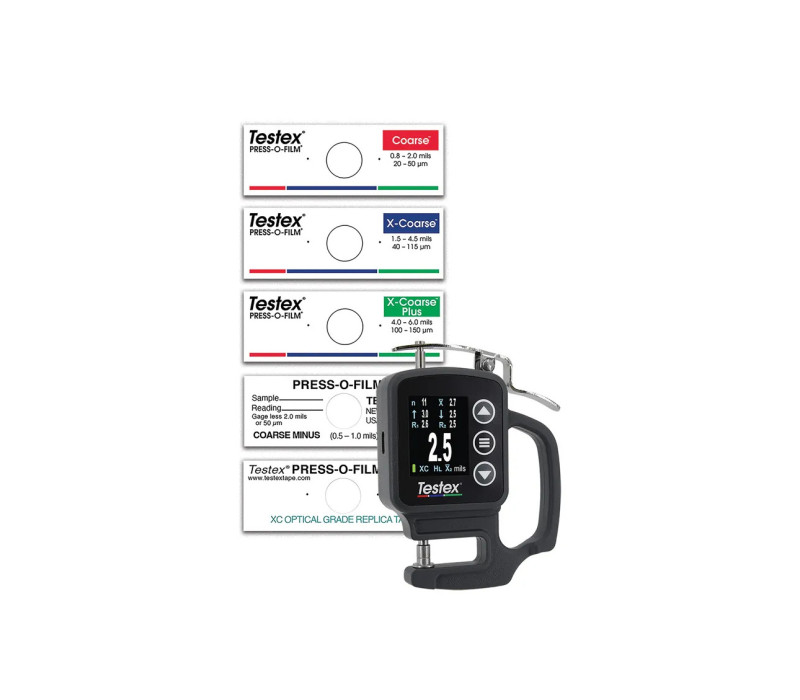

- Wählbare Klebebandqualitäten: „Coarse“, „X-Coarse“ und „X-Coarse Plus“
- Der Mittelwertmodus fordert den Benutzer auf, zwei Messwerte zu erfassen, und zeigt den Durchschnittswert an, wodurch normkonforme Messverfahren unterstützt werden
- Der integrierte Speicher speichert bis zu 250 Messwerte
- Statistiken auf dem Bildschirm zeigen die Anzahl der Messwerte sowie den Durchschnitts-, Minimal- und Maximalwert an
- USB-C-Anschluss zum Herunterladen von Messdaten auf einen PC oder Mac
- Der USB-Stick-Modus exportiert Messwerte im CSV-Format, ohne dass eine Softwareinstallation oder eine Internetverbindung erforderlich ist

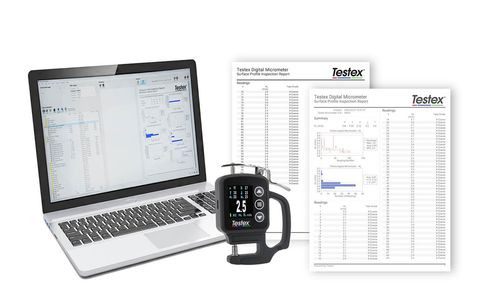

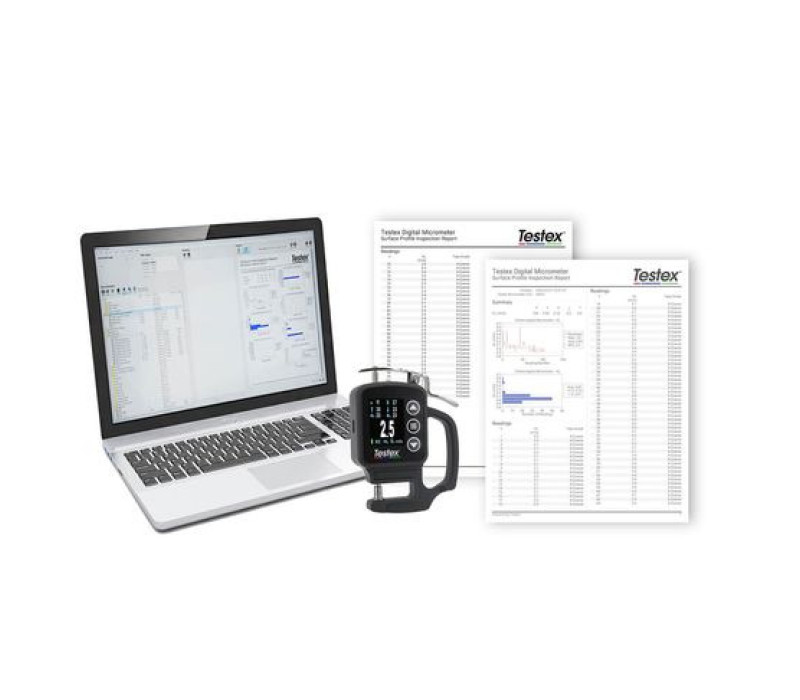

- Kompatibel mit der PosiSoft Desktop-Software zum Speichern, Verwalten, Drucken und Erstellen professioneller PDF-Berichte
- Robustes Vollmetallgehäuse für den Einsatz im Feld und im Labor
- Im Lieferumfang ist ein rückverfolgbares Kalibrierzertifikat enthalten
Das Testex Digital Micrometer ist als Einzelgerät oder als Teil eines kompletten Oberflächenprofil-Messkits erhältlich.
Standard-RTM umfasst:
- Testex Digital Micrometer Dickenmessgerät
- Bedienungsanleitung
- USB-Kabel
- Kalibrierzertifikat
- Eine AAA-Batterie
- Maßgefertigte Tragetasche

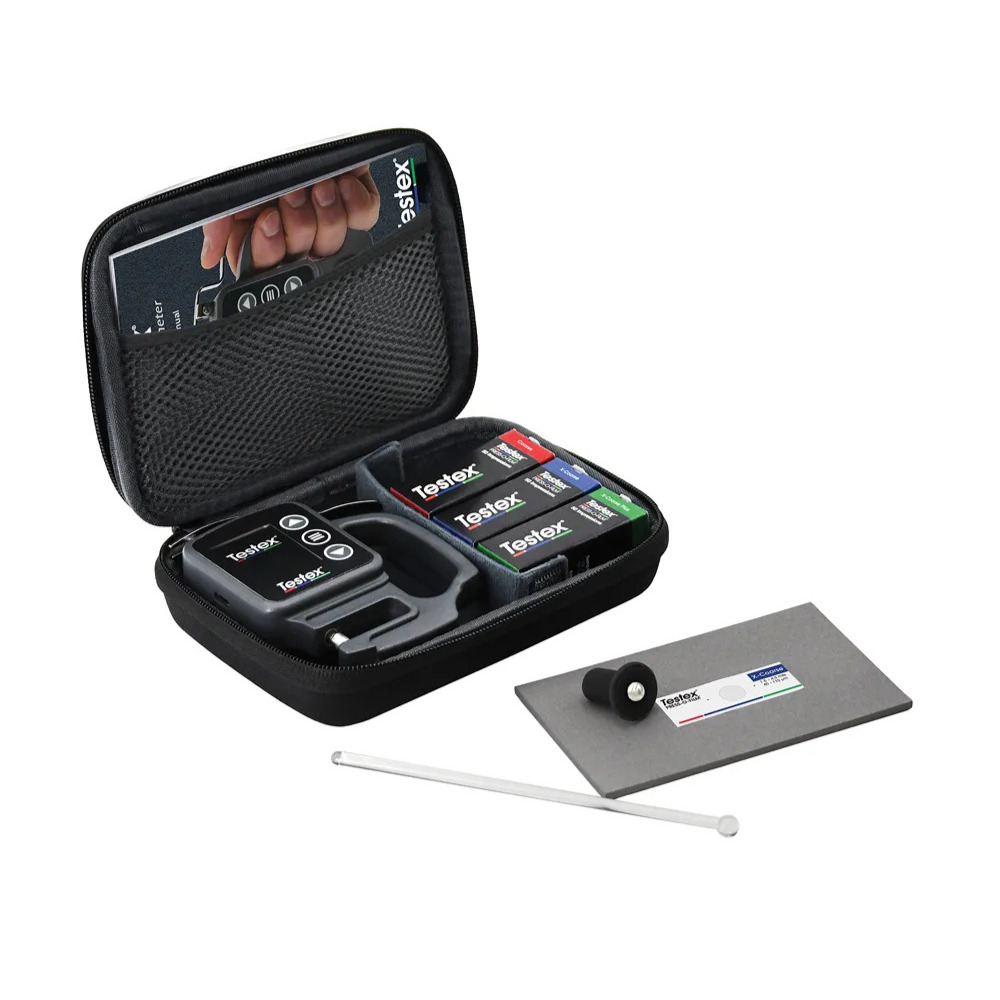

Das RTM-Kit enthält alles, was zur Messung des Oberflächenprofils mit Replikaband erforderlich ist:
- Testex Digital Micrometer Dickenmessgerät
- Drei Kartons Testex Press-O-Film Replica Tape: Coarse, X-Coarse und X-Coarse Plus
- Zwei Reibwerkzeuge: High Accuracy Burnishing Tool und Classic Burnishing Tool
- Bedienungsanleitung
- USB-Kabel
- Kalibrierzertifikat
- Eine AAA-Batterie
- Maßgefertigte Tragetasche
Spezifikationen
| Messbereich: | 0 – 1000 µm (0 – 40 mils) |
| Genauigkeit: | 0 – 250 µm: ±5 µm 250 – 1000 µm: ±(5 µm + 1%) |
| Auflösung: | 1 µm (0,1 mils) |
| Schließkraft: | 1,1 N |
| Ambossdurchmesser: | 6,35 mm (0,25 Zoll) |
| Kalibrierzertifikat: | Inklusive rückverfolgbarem Kalibrierungszertifikat |
