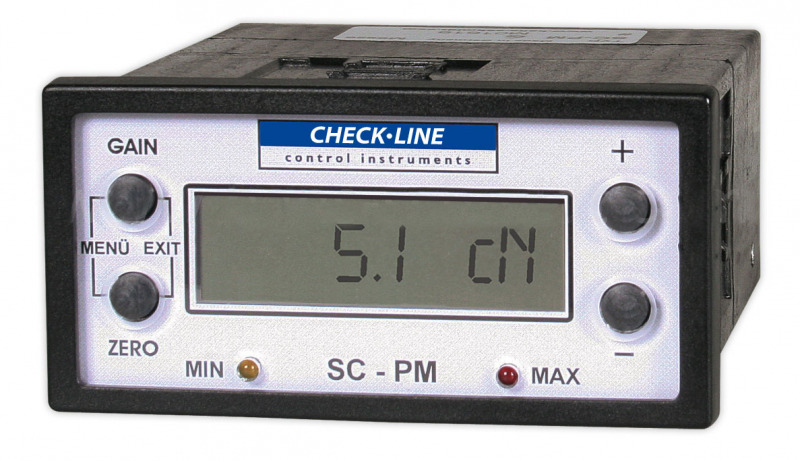

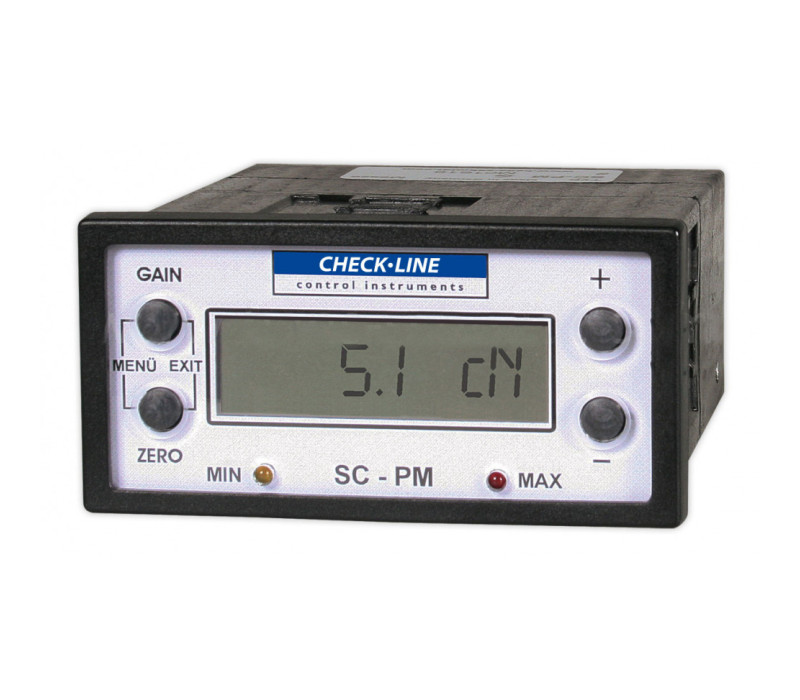

SC-PM Digitalanzeige
2 verfügbare Modelle
| Modell | Anschließbare Sensoren | Ausgangssignal |
|---|---|---|
| SC-PM | Sensoren mit Messverstärker | 0 - 10 V DC, Offener Auffänger |
| SC-PMD | Sensors ohne Messverstärker | 0 - 10 V DC, Offener Auffänger |
Digitalanzeige für Schalttafeleinbau (1/8 DINAusschnitt), RS 232 Ausgangssignal, Analogausgang und benutzerspezifischen MIN- und MAX-Alarmgrenzen. Alle Spannungsensoren der Serie TS und LTS mit analogem Ausgangssignal 0 - 1 V können angeschlossen werden.
Drei verschiedene Kalibrierungen für kundenspezifische Materialien können mit dieser Anzeige gespeichert werden.
Verfügbar mit digitaler Ausgabe für Datenverarbeitung mit dem PC.

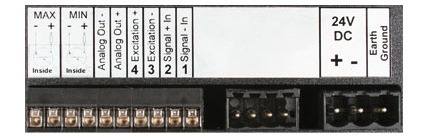

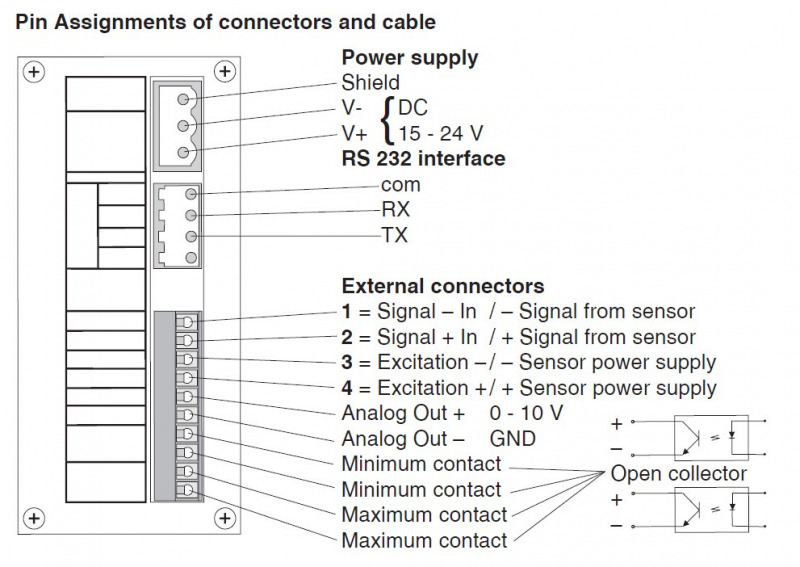

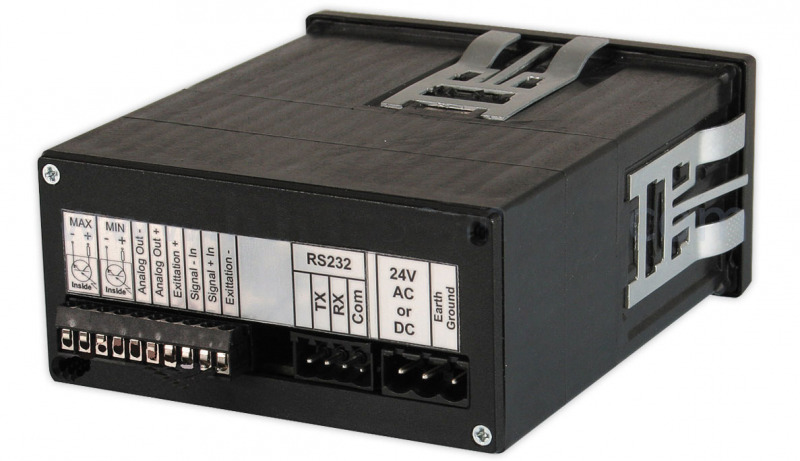

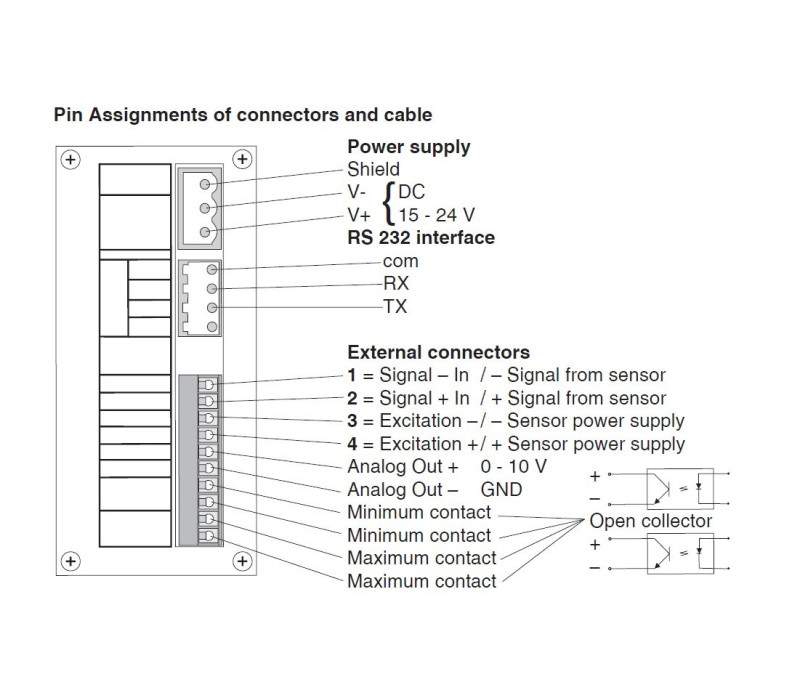

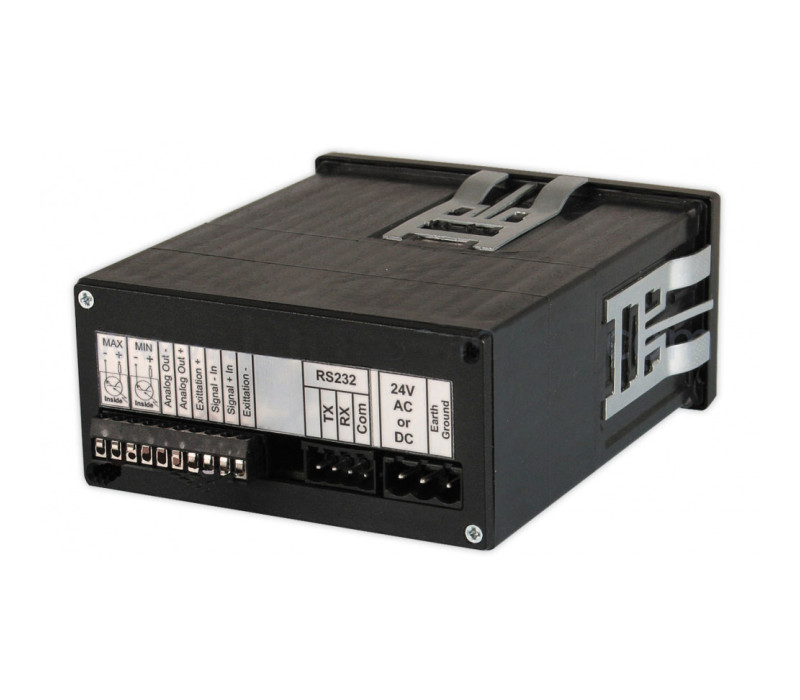

Rückseite der Anzeige: Klemmleiste für Stromversorgung, Ausgangssignale (RS 232, 0 - 10 V DC, Open Kollektor)
Merkmale
- Verbindung mit Series TS und LTS mit analoger Ausgabe 0 - 1 V DC, optional Series ohne integrierten Verstärker möglich
- Einstellbare Grenzwerte (Min und Max Alarm) mit LED und Open-Kollektor-Ausgang für externe Signalanzeige
- Schnittstellen:
Analog: 0 - 10 V DC (Standard)
Digital (optional): RS 232 oder RS 422
Stromstärke (optional): 4 - 20 mA (anstelle von 0 - 10 V DC Ausgabe) - Für Schalttafeleinbau geeignet
- LCD Display mit Punktmatrix, 12 mm hoch und hintergrundbeleuchtet
- Einstellbare Dämpfung für einfachere Ablesung, wenn Spannung schwankt
- Einstellen und Speichern von drei verschiedenen Materialien
- Menü zum Konfigurieren der Anzeige (Alarmgrenzen, Dämpfung, Einheiten, Spannungsbereich, Graphen)
- Einstellung des verbundenen Sensors möglich ("Zero" und "Gain")
- CE Zertifizierung mit verbundenem Sensor
| Name | Ausgangssignal |
|---|---|
Standard | Analog 0 - 10 V DC Open-Kollektor |
Code A3 | 4 - 20 mA anstelle von 0 - 10 V DC Open-Kollektor |
Code 232 | Digital RS-232 Analog 0 - 10 V DC Open-Kollektor Bis zu 100 Messungen pro Sekunde können übertragen werden. |
Code 422 | Digital RS-422 Analog 0 - 10 V DC Open-Kollektor Bis zu 100 Messungen pro Sekunde können übertragen werden. |
| Klicken Sie auf eine Abbildung für weitere Informationen | |
Die Digitalanzeige wird in einer Transportverpackung mit Gebrauchsanweisung auf Englisch, Werksbescheinigung mit Order 2.1 gemäß EN 10204.
Spezifikationen
| Digitales Display | Punktmatrix LCD, 12 mm hoch mit Hintergrundbeleuchtung |
| Messeinheiten | cN, daN, g oder kg wählbare. Abhängig vom Messbereich |
| Einstellbare Dämpfung | 9 wählbare Einstellungen (elektronische Dämpfung, gleitender Durchschnitt) |
| Ausgabesignal | Analog: 0 - 10 V DC / R Digital (option): RS 232 oder RS 422 (19200, 8, N, 1), 100 Messungen/Sekunde Stromstärke (Option): 4 - 20 mA anstelle von 0 - 10 V DC |
| Eingangssignal | 0 - 1 V DC, optional mV |
| Alarmwerte | Programmierbare MIN/MAX Grenzwerte mit LED |
| Alarmausgang | Open-Kollektor, max. 30 V DC, 10 mA |
| Einstellungen | Speicher für drei verschiedene Materialien (Standardeinstellungen + zwei kundenspezifische Materialien) |
| Stromversorgung | 15 - 24 V DC, 100 mA |
| Temperaturbereich | 10 - 45° C |
| Luftfeuchtigkeit | 85% relative Feuchte, max. |
| Abmessungen | 115 x 95 x 48 mm (LxBxH), Tafelausschnitt 92 x 44 mm |
| Nettogewicht (brutto) | Ca. 300 g (ca. 1000 g) |
