SCV-1 Verstärker zum Anschluss von Sensoren ohne integriertem Vorverstärke

Name: SCV-1 Verstärker zum Anschluss von Sensoren ohne integriertem Vorverstärke
SKU: 127394

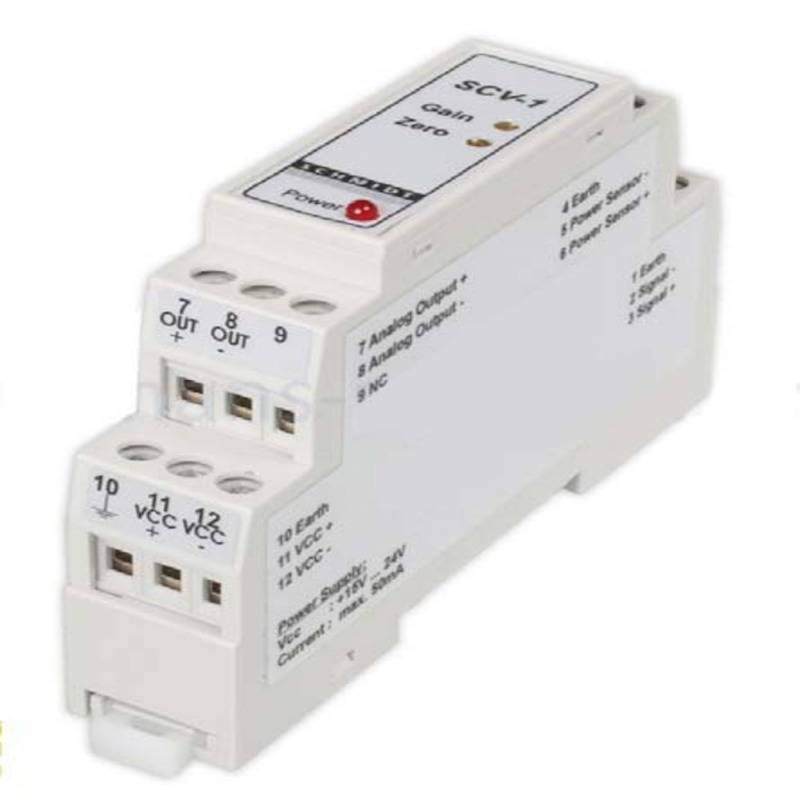

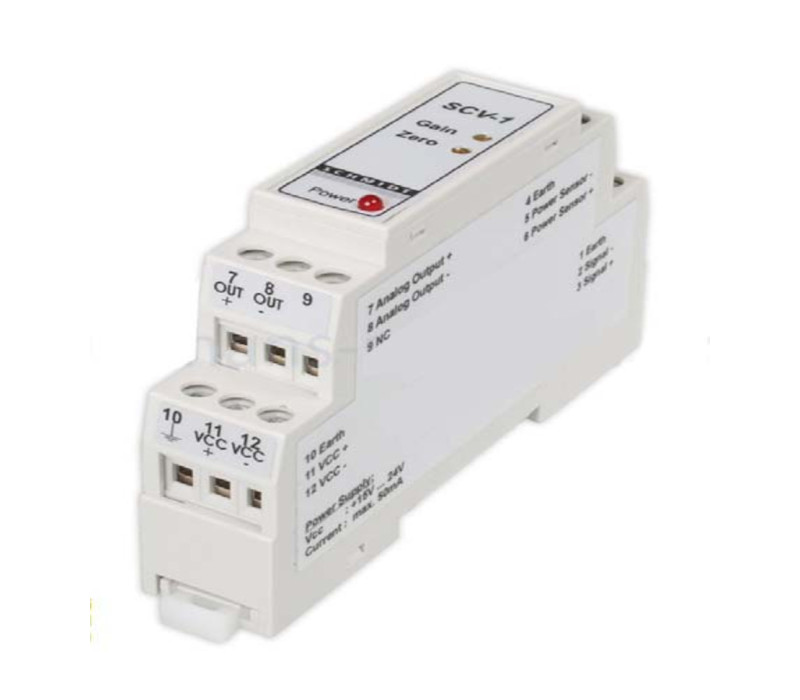

Der SCV-1 ist ein Dehnungsmessstreifenverstärker für Sensoren ohne integrierten Verstärker (mV / V-Ausgang) und eignet sich für alle Sensoren von TS2, TSC sowie die Sensoren der SF-Serie.

Dieser Verstärker wurde für DIN-Schienenmontagen entwickelt und verfügt über folgende Ausgangssignale:

SCV-1: Analog: 0 - 1 V DC (Standard),
SCV-1-A2: Analog: 0 - 10 V DC (Option A2) und
SCV-1-A3: Strom: 4 - 20 mA (Option A3).

Es bietet außerdem die Möglichkeit einer ZERO- und GAIN-Justierung für Kalibrierungszwecke und ist CE-zertifiziert, wenn der Sensor angeschlossen ist.

Der SCV-1-Verstärker wird in einer Transporttasche zusammen mit der Bedienungsanleitung auf Deutsch und Englisch sowie der CE Konformitätsbescheinigung geliefert.

Zum Anschluss eines Zugspannungssensors mit mV/V Ausgang
Ermöglicht einfache Justierung auf Kundenmuster– Null- und Verstärkungsabgleich ist notwendig
verschiedene Ausgangssignale stehen zur Verfügung: – Analog: 0 – 1 V DC (Standard), 0 – 10 V (optional) – Strom: 4 – 20 mA (optional)
Einbaugehäuse nach DIN EN 60715 für Hutschiene 17.5 mm breit
notwendige Spannungsversorgung + 15 … 24 V DC (1 phasig, stabilisiert)
CE – zertifiziert (in Verbindung mit Sensoren)
LED-Anzeige zeigt Stromanschluss zum Amplifier an

SCV-1 Manual

SCV-1 Dimensions

SCV-1 product sheet

Ausgangssignal:	analog: 0 – 1 V DC analog (Option): 0 – 10 V DC Strom (Option): 4 – 20 mA statt 0 – 1 V DC
Eingangssignal:	mV/V
Spannungsversorgung:	15 – 24 V DC, 50 mA
Temperaturbereich:	10 – 45° C
Luftfeuchtigkeit:	max. 85 % rel. Feuchte
Gehäuse:	Kunststoff
Abmessungen:	90 x 56 x 18 mm (LxBxH), DIN EN 60715 Schienengehäuse
Gewicht, netto:	ca. 53 g

Produkte

Artikel	Produkt	Preis	Menge	Aktion
137470	SCV-1 Straingauge Amplifier with 0-1 VDC output

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns
