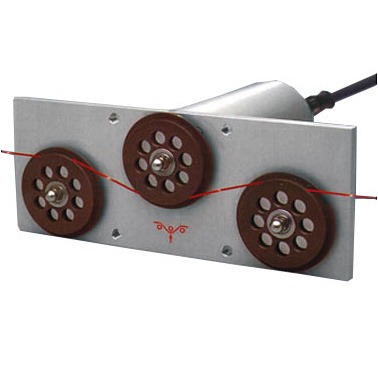

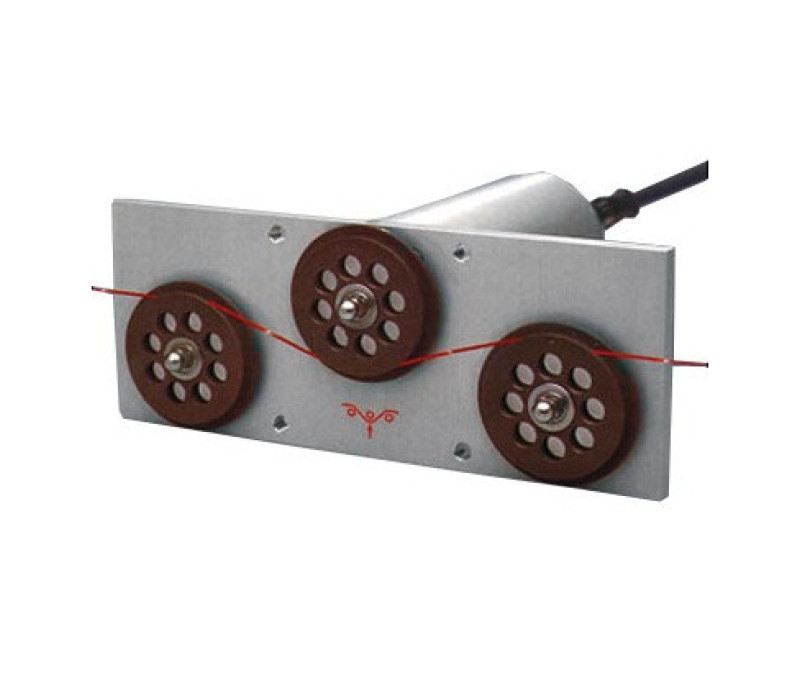

TE-22 Zugspannungssensor mit niedriger Trägheit für brüchiges Filament
5 Zugspannungsbereiche0-50 g bis zu 0-1000 g
TE-xx-22-PL (mit Delrin Kunststoffrollen)
TE-xx-22-AL (mit hartbeschichteten Aluminiumrollen)
Die leichten Rollen mit einem Durchmesser von 32 mm reduzieren die Abweichung des Materialpfads für brüchige Drähte oder Anwendungen mit sehr geringer Spannung.
Ein eingebauter Verstärker bereitet das DMS-Signal auf, ermöglicht einen 0-1 VDC-Ausgang und minimiert die Gefahr von Signalinterferenz.
Andere wichtige Merkmale sind für den Benutzer zugängliche Kalibrierungspots für Anpassungen und vergoldete Kontakte am Stecker.An Stelle der Standard hartbeschichteten Aluminiumrollen können Delrin Kunststoffrollen geliefert werden, wenn besonders geringes Gewicht benötigt wird oder das Material ein alternatives Rollenmaterial vorschreibt.
Merkmale
- Leichte Rollen mit 32mm Durchmesser sind aus Delrin Kunststoff (für TE-xx-22-PL) oder hartbeschichteten Aluminium verfügbar (für TE-xx-22-AL)
- Präzisionsspannungsmessgerät macht hohe Gnauigkeit und Wiederholbarkeit möglich
- Frequenzgang von 100 Hz
- 0-1 V DC-Ausgang, proportional zur Spannung (0-10 V DC optional)
- Elektronik, an der Oberfläche montierbar, gewährleistet lange Zuverlässigkeit
- Optionales 3m langes Verbindungskabel, TE-CABLE-CN wird empfohlen

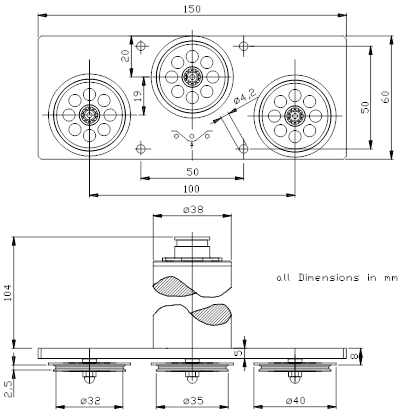

Abmessungen
TD-1-TE Zugspannungsanzeige
- Benutzerdefinierte Alarmlimits (hoch & niedrig) mit Schaltrelais
- Der TD-1 ermöglicht reguliert +5 V DC für SR Sensoren
- 4-20 mA und 0-10 VDC Analoger Ausgang zur Speicherung und Kontrolle
Mehr Details
Spezifikationen
| Genauigkeit: | ± 1.5% des Vollausschlags oder besser |
| Sensorerregung: | 12 - 18 VDC, 21mA |
| Mittlere Rollendurchbiegung: | 0,5 mm (Maximum) |
| Sensorausgang: | 0-1 V DC (Standard) 0-10 V DC (optional) Proportional zur Spannung |
| Überbelastungsschutz: | 150% |
| Gehäusematerial: | Aluminum |
| Abstand der äußeren Rollen: | 32 mm |
| Rollenmaterial: | Kunststoff (Standard) Aluminium (optional) |
| Maximale lineare Geschwindigkeit: | 4000 m/min |
| Betriebstemperatur: | 5-40° C |
| Frequenzgang: | 100 Hz |
