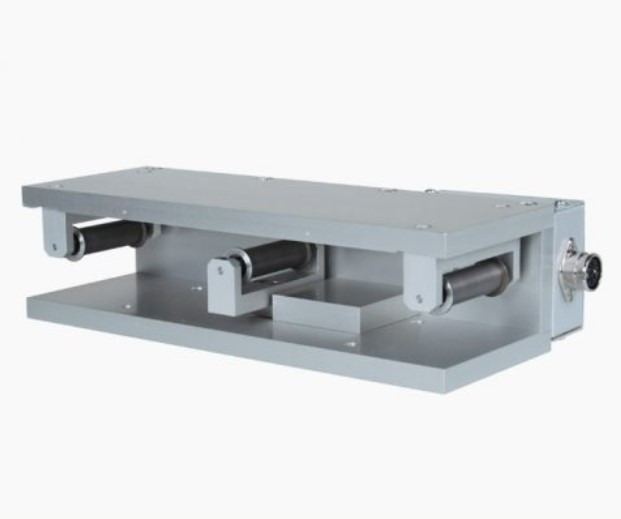

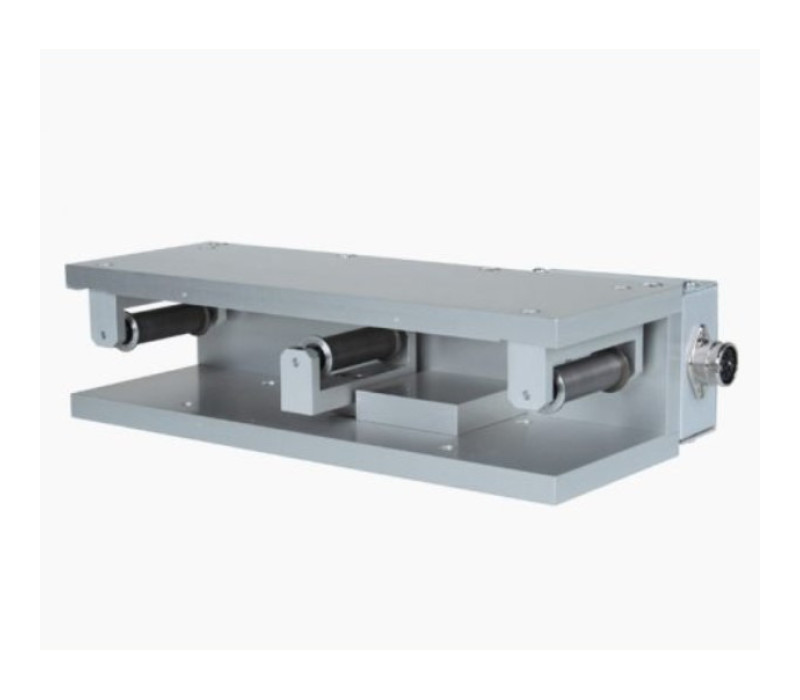

TSB2 Zugspannungssensor

TSB2 Zugspannungssensor

Zugspannungsmesser zur kontinuierlichen Messung von niedrigen und hohen Spannungen von Textilbändern, Folien, Fasern, etc.

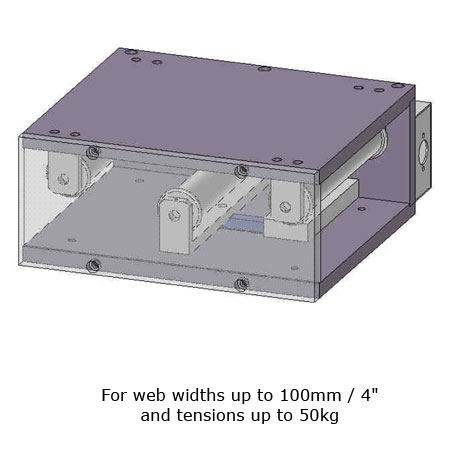

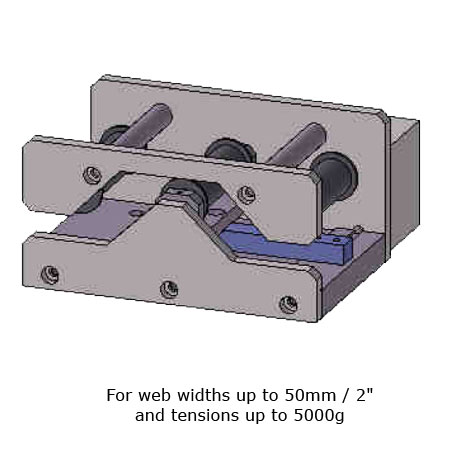

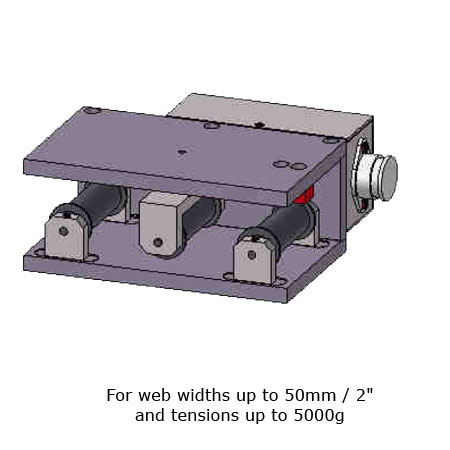

Bandrollen sind auf beiden Seiten montiert, max. Breite 100mm mit mehreren Spannungen bis zu 100kg.

Führungsrollen mit Dual-Flansch mit verschiedenen Breiten von 10mm bis 100mm
Verschiedene Ausgangssignale:
- Analog (0-1V DC)
- RS232 (optional)
- 0-10V DC (optional)
Zylindrische Bandwalzen, kugelgelagert
Integrierter Messverstärker
Einfache Kalibrierung von individuellen Materialien des Benutzers
Robustes Gehäuse aus Aluminium
Optional erhältlich: Abnahmezeugnis 3.1 nach EN 10204 mit Kalibrierungsprotokoll

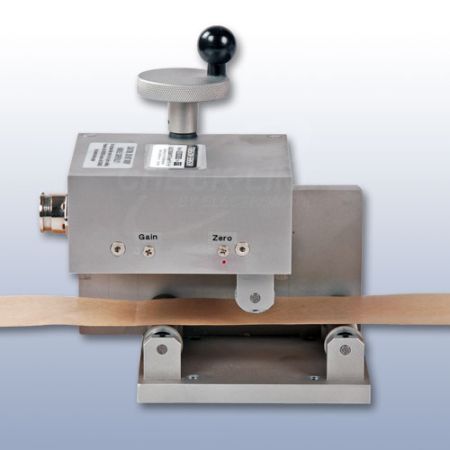

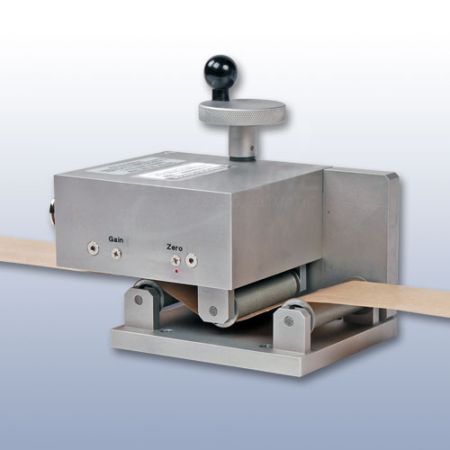

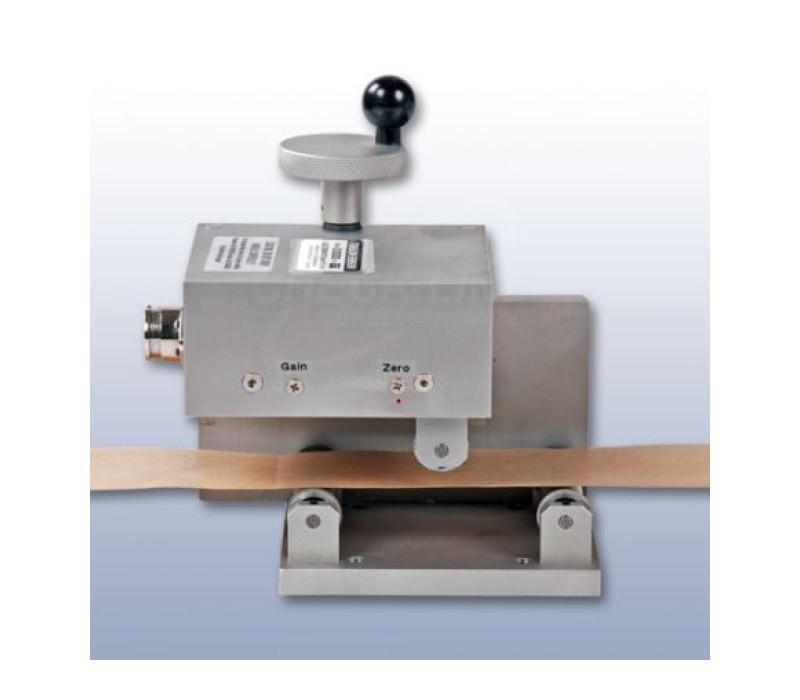

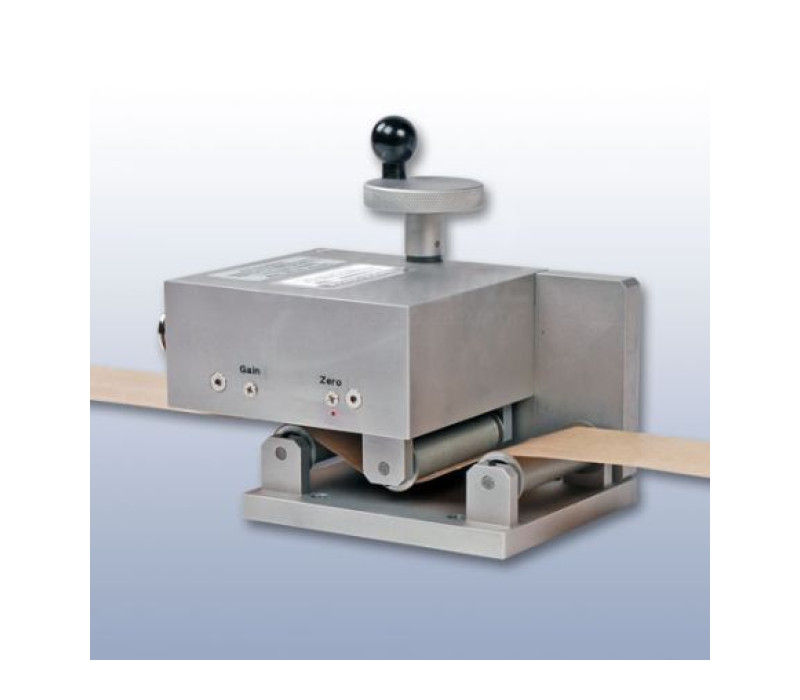

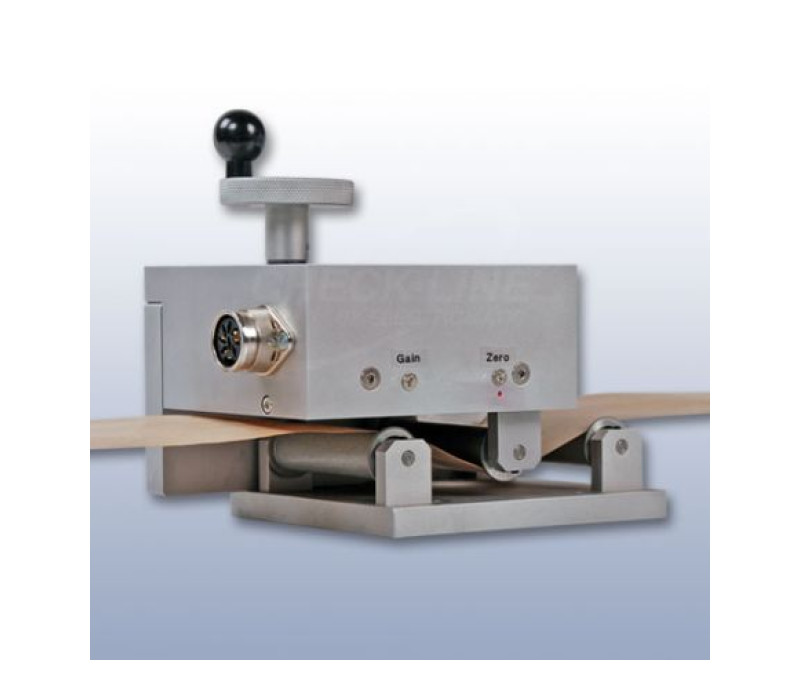

Optinonal verfügbar mit Handradfunktion zum Öffnen/Schließen des Walzensystems für leichtes Einfädeln des Materials

Spannungsbereiche

Model	Ranges	Rollenbreite (mm)
TSB2-1000	0 - 1000 g	30, 36, 41, 50, 100
TSB2-2000	0-2000 g	30, 36, 41, 50, 100

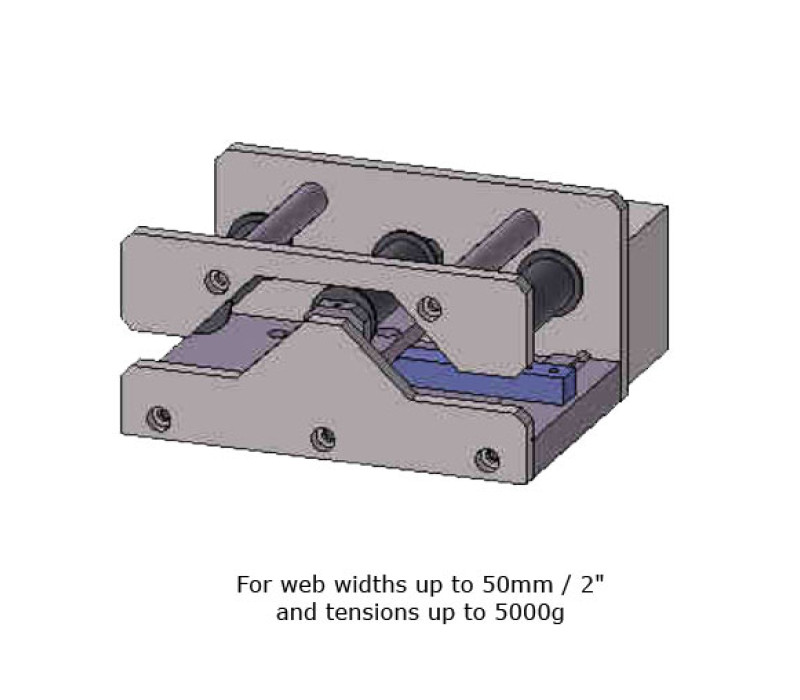

TSB2-5000	0-5000 g	10, 15, 20, 30, 36, 41, 50, 100
TSB2-10K	0-10 Kg	10, 15, 20, 30, 36, 41, 50, 100
TSB2-20K	0-20 Kg	10, 15, 20, 30, 36, 41, 50, 100

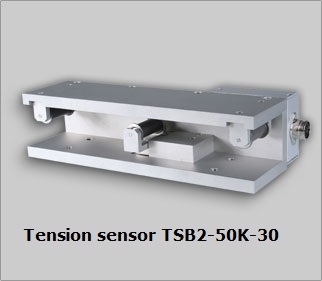

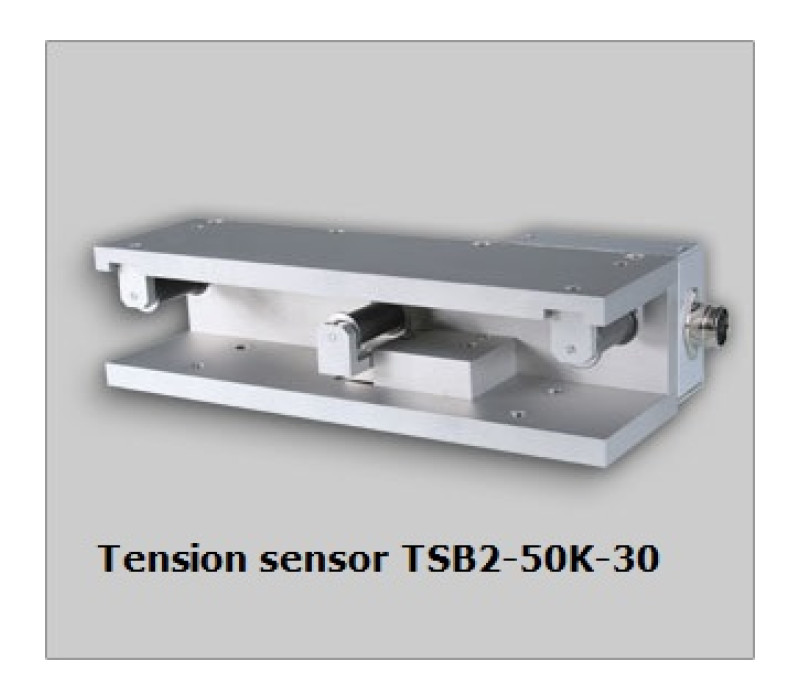

TSB2-50K	0-50 Kg	10, 15, 20, 30, 36, 41, 50, 100
TSB2-100K	0-100 Kg	10, 15, 20, 30, 36, 41, 50, 100**
<b>Wichtig für Ihre Bestellung:</b> Bitte geben Sie das Modell und die Rollenbreite an! Kleine dual-flalnschgelagerte Außenführungsrollen sind Standard. Alle 3 Rollen können mit einem Flansch versehen werden, wenn das zu messende Material breiter ist als die Rollen. Bitte fordern Sie diese bei Ihrer Bestellung an. <b> Kalibrierung benutzerdefiniertes Material:</b> Wenn sich das Prozessmaterial erheblich vom Kalibrierungsmaterial in Durchmesser, Härte oder Form unterscheidet, werden spezielle Kalibrierungen, die vom Kunden eingeliefert werden, empfohlen. Zu diesem Zweck sollte eine Materialprobe von ca. 5m bereitgestellt werden.

Komplettes Set

Wenn Sie nur den Sensor bestellen: 1 Diodestecker ohne Anschlusskabel

Wenn Sie den Sensor und die Anzeige bestellen: 1 Anschlusskabel, Spannungsmesser mit Verpackung, Bedienungsanleitung und kostenlos ein Befolgungszertifikat 3.1 nach EN 10204.

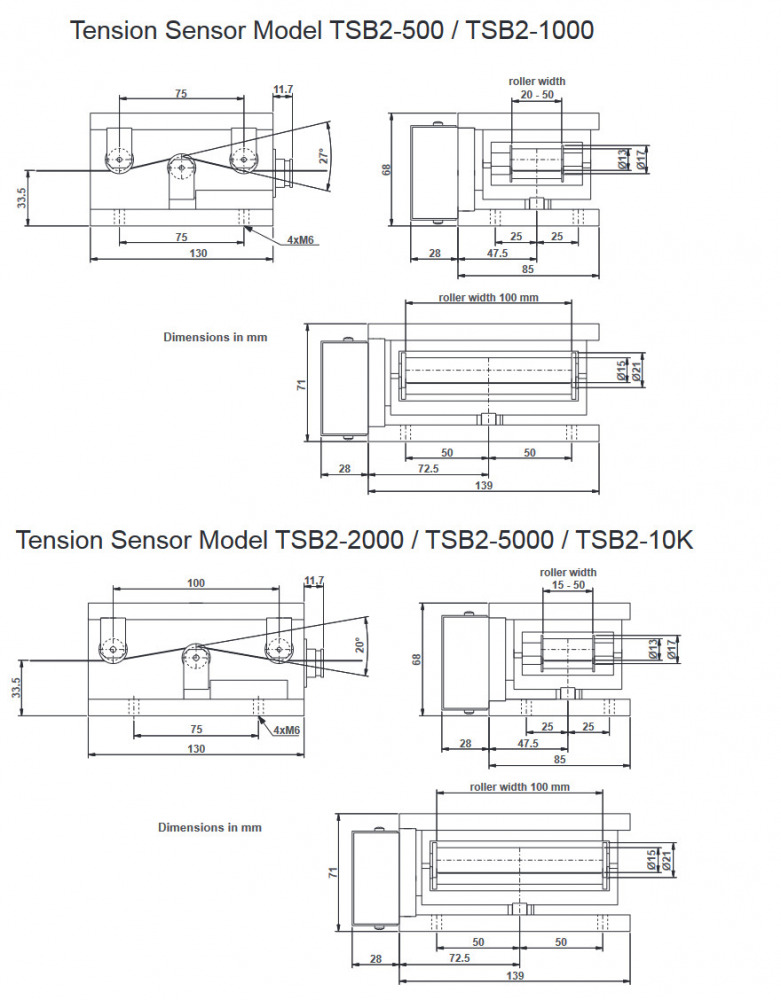

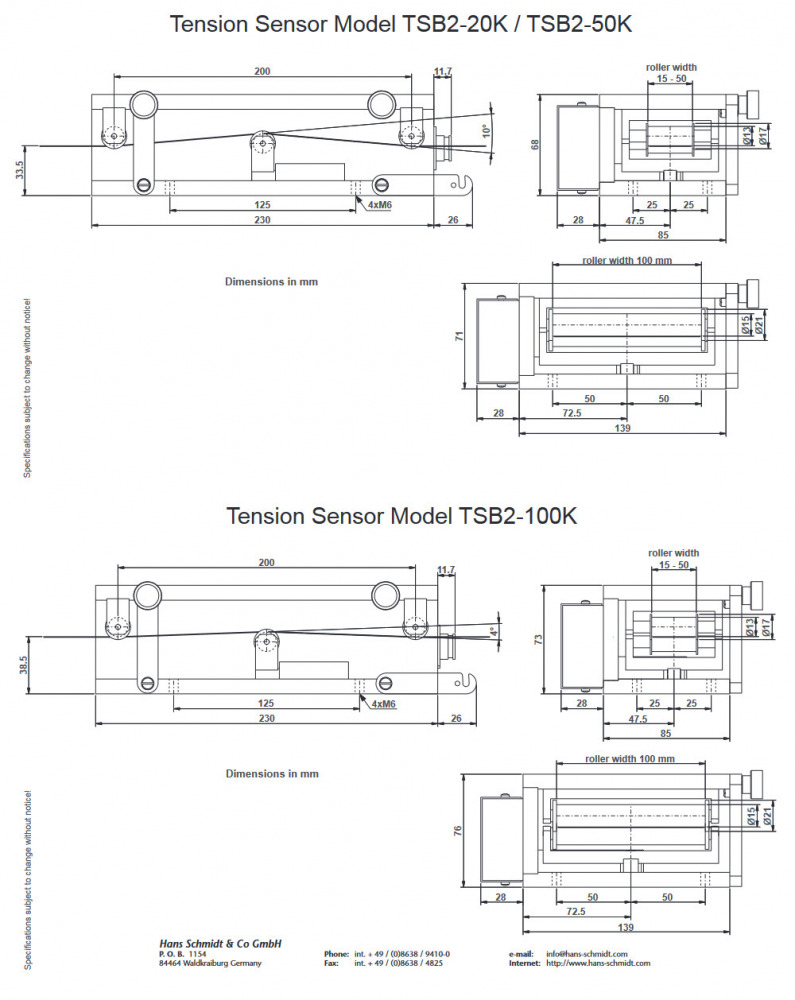

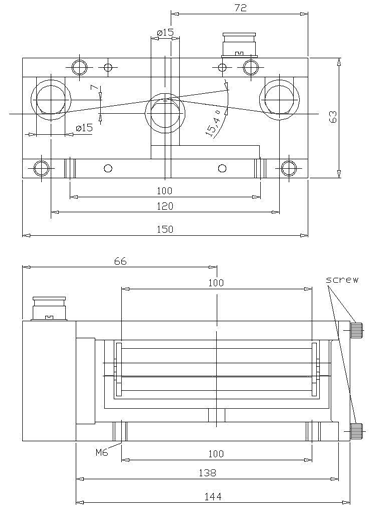

Dimensions

TSB2 Benutzerhandbuch

Genauigkeit:	±1 % vom Endwert ±1 Stelle anderes Kalibrierungsmaterial: ±3 % vom Endwert oder besser
Überladungsschutz:	100% des Spannungsbereiches
Messrollenablenkung:	max. 0,5 mm
Messprinzip:	Dehnungsmessstreifen
Natürliche Frequenz:	Ca. 500 Hz, je nach Spannungsbereich
Temperaturveränderungen:	weniger als ±0.05 % Vollausschlag/ ºC
Ausgangssignal:	0 - 1 V DC (Analog)
Dämpfung:	30 Hz
Temperaturbereich:	10 - 45 ºC
Luftfeuchtigkeit:	85 % RH, max.
Stromversorgung:	+12 - 24 V DC, max. 50 mA reguliert

TSB2 Zugspannungssensor

Merkmale

Abmessungen

Spezifikationen

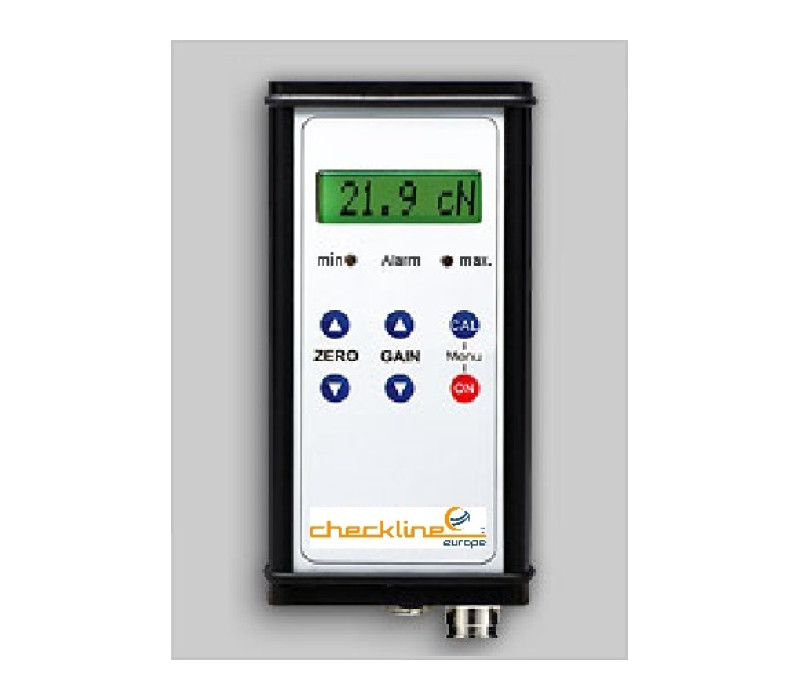

SCD-1 Spannungsanzeige
