TTC digitales Drehmoment-Prüfgerät

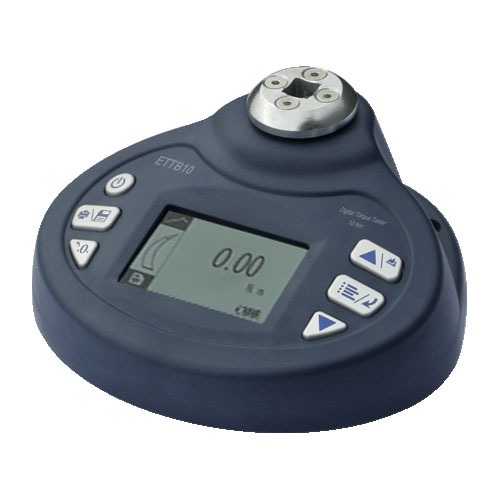

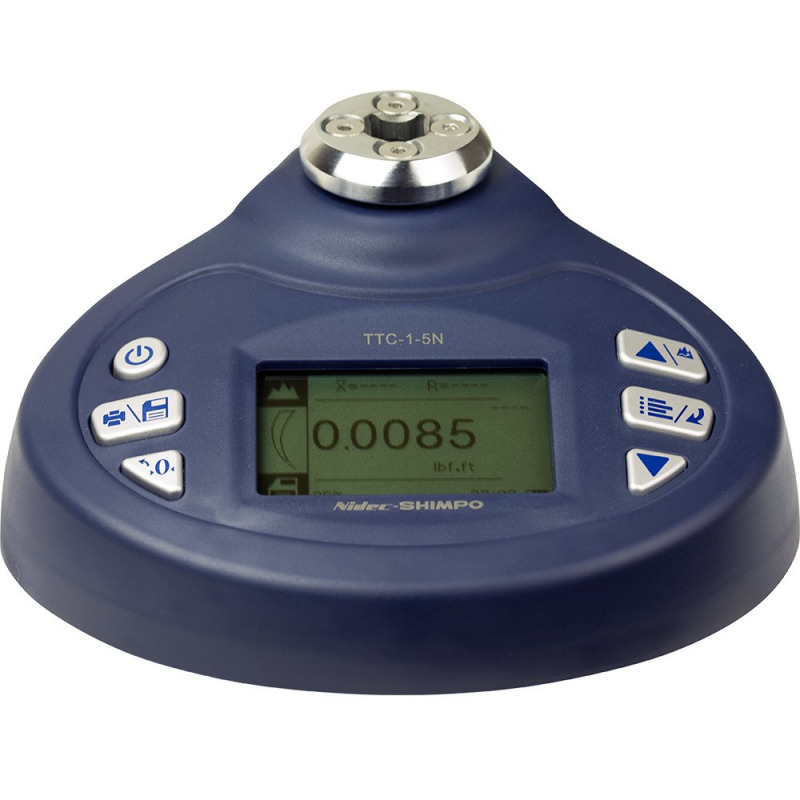

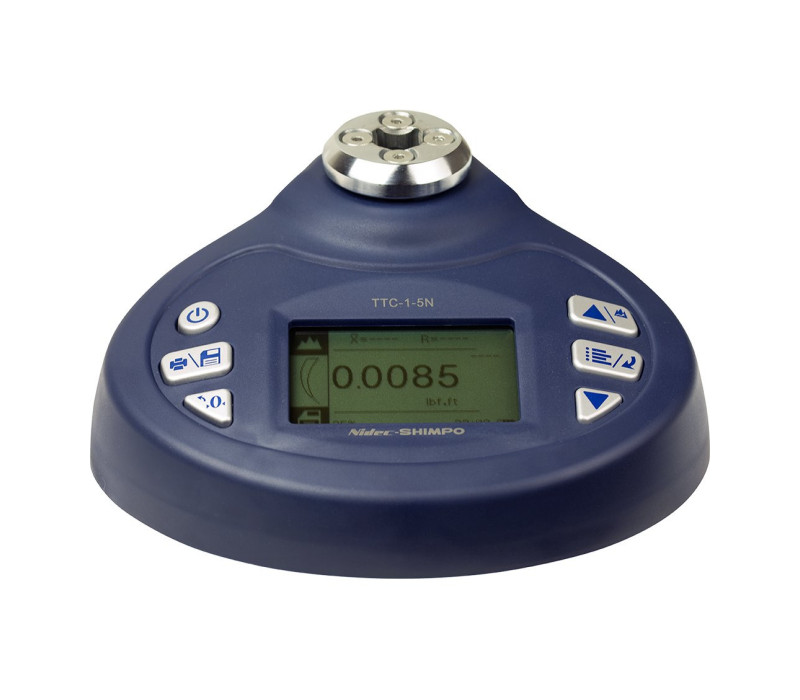

TTC-I Drehmoment-Prüfgerät

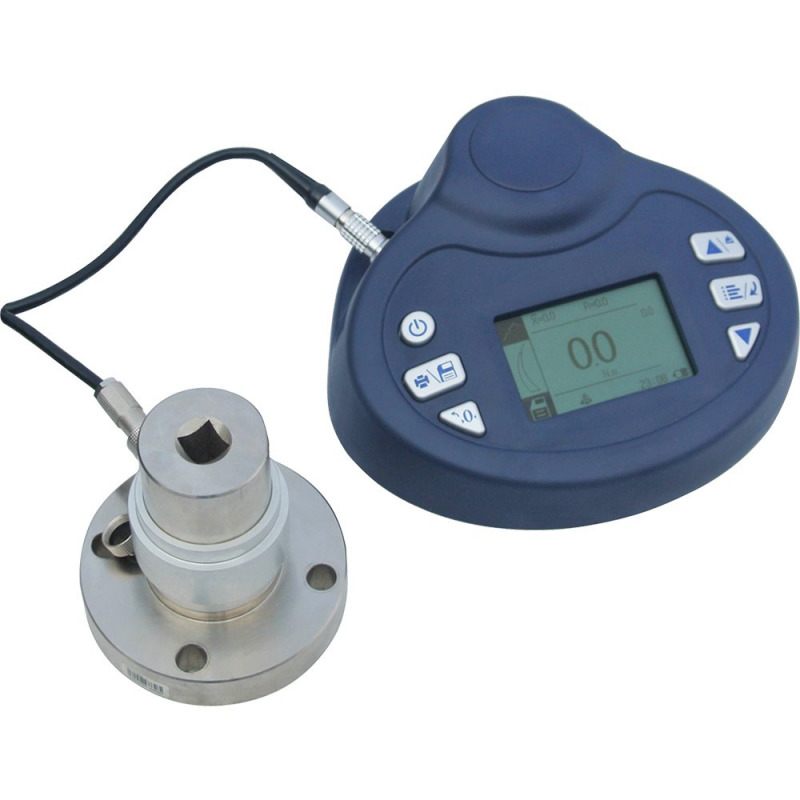

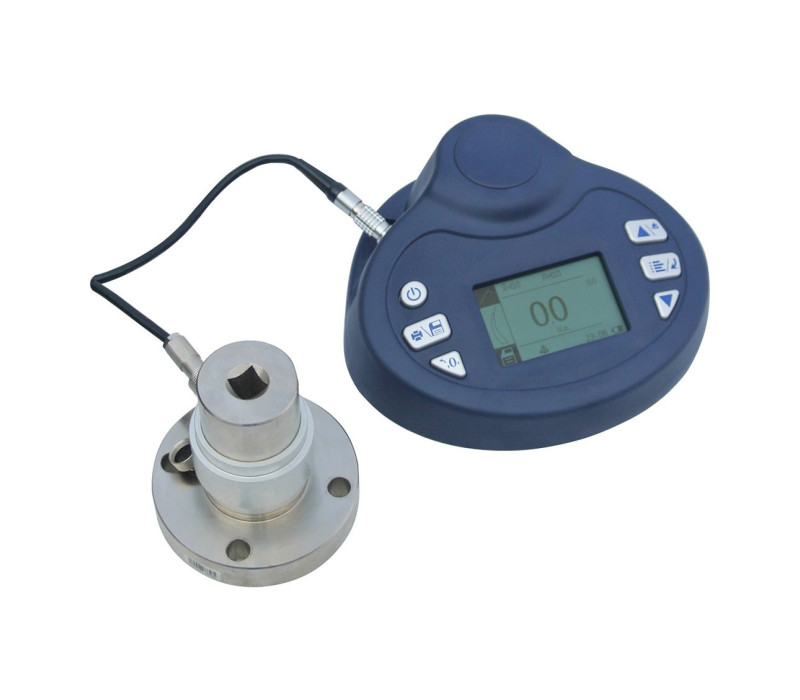

TTC-E Drehmoment-Prüfgerät mit externer Kraftmesszelle

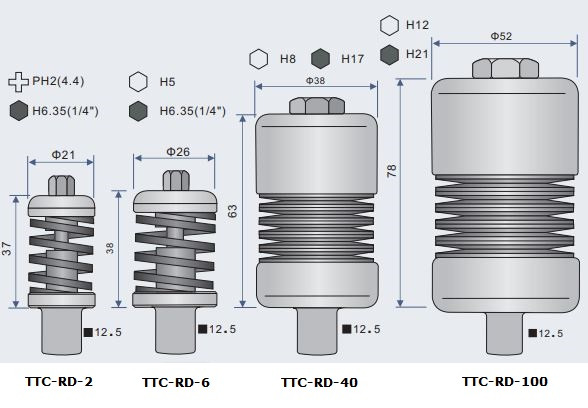

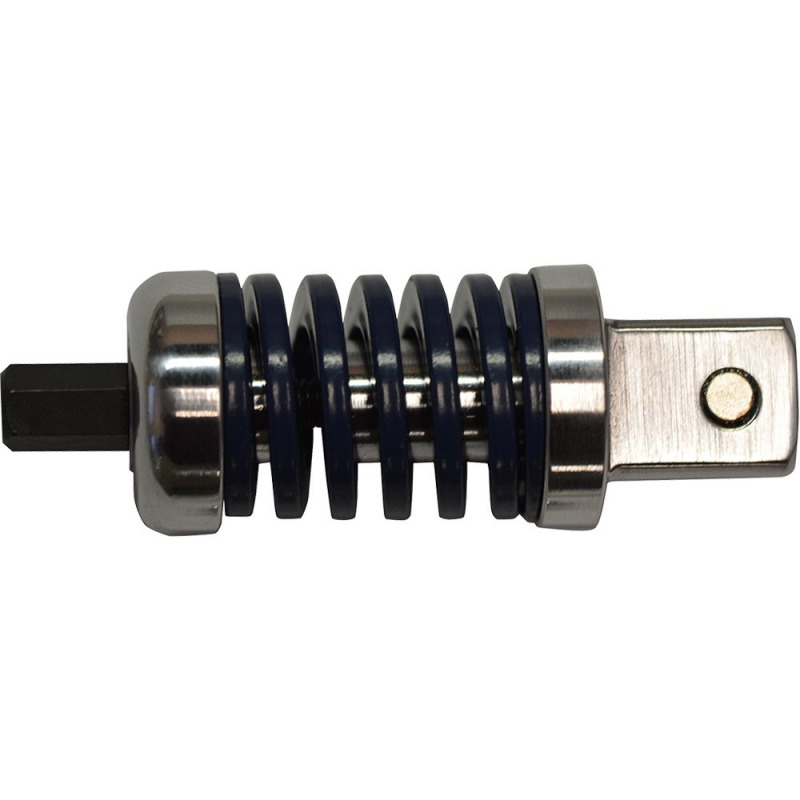

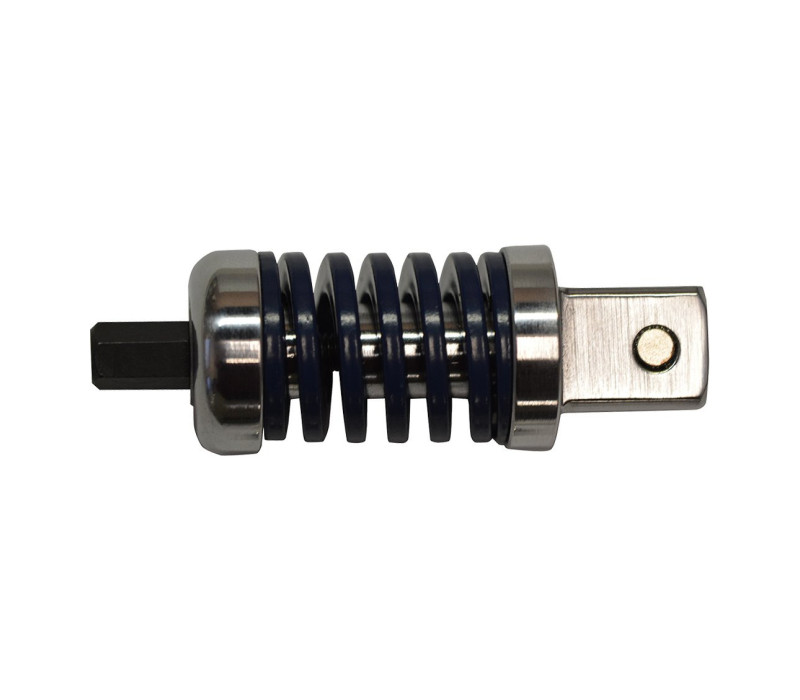

TTC-RD-2 Schraubfall-Simulator mit einer Kapazität von 2 Nm

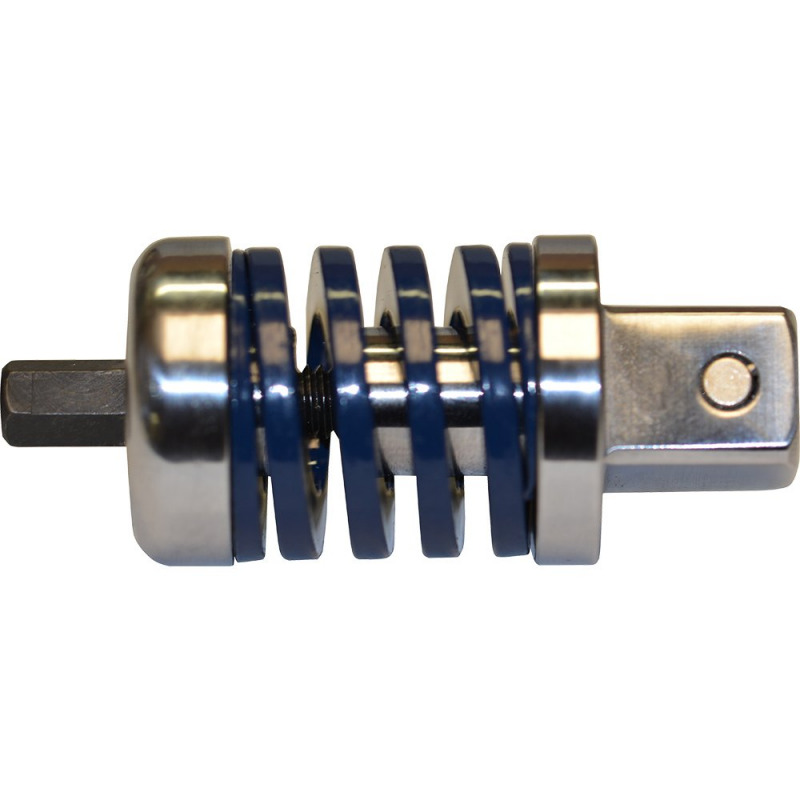

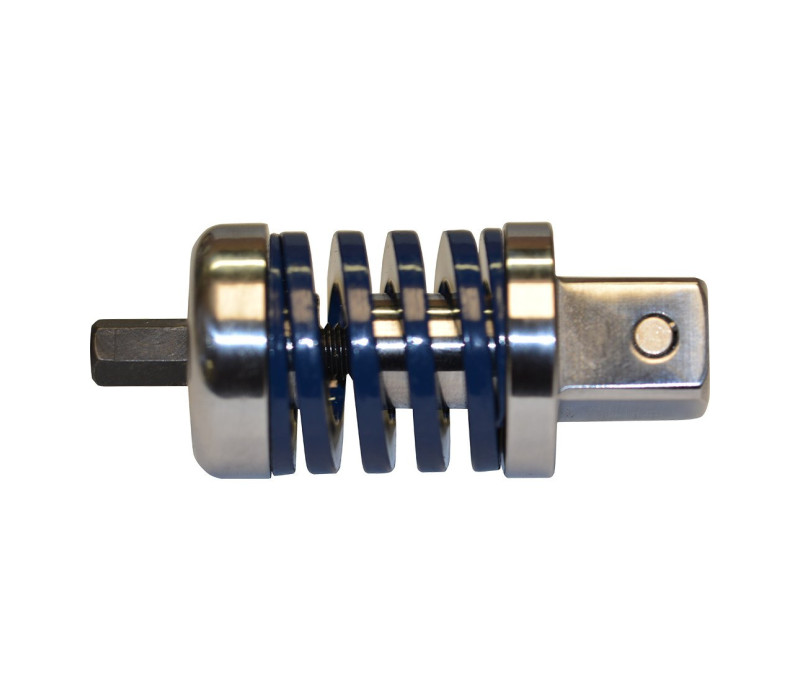

TTC-RD-6 Schraubfall-Simulator mit einer Kapazität von 6 Nm.

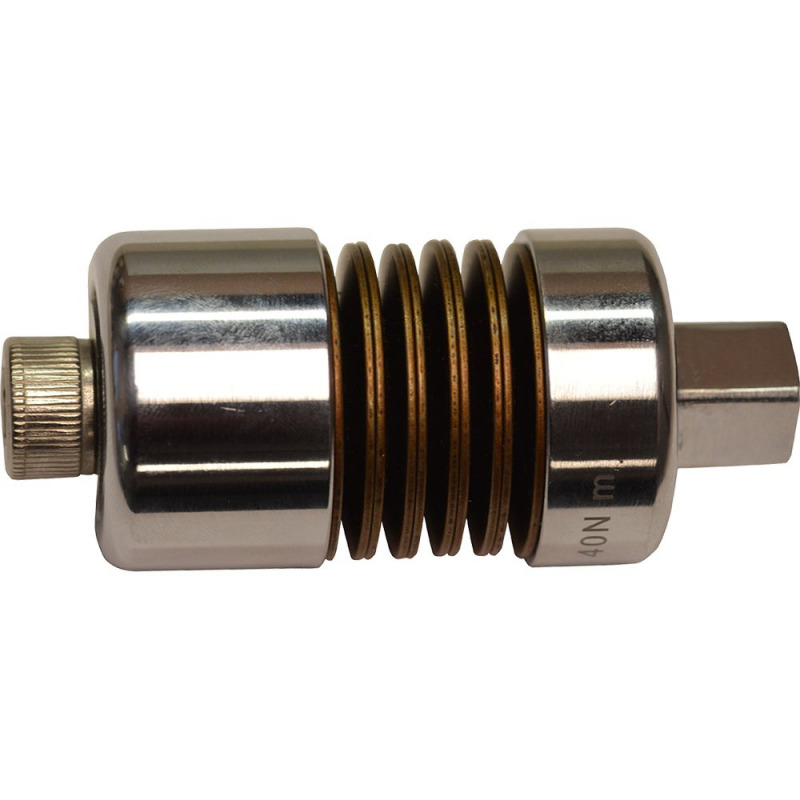

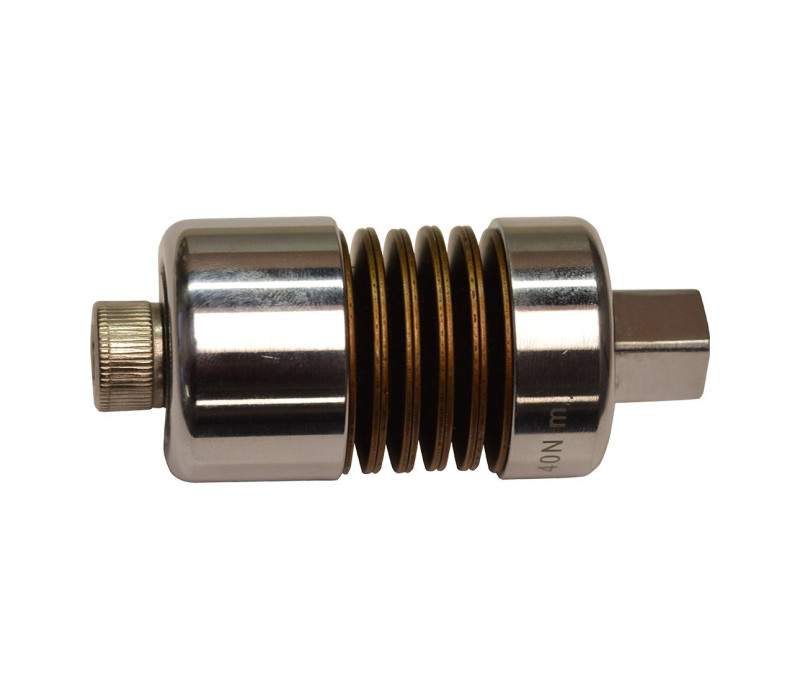

TTC-RD-40 Schraubfall-Simulator mit einer Kapazität von 40 Nm.

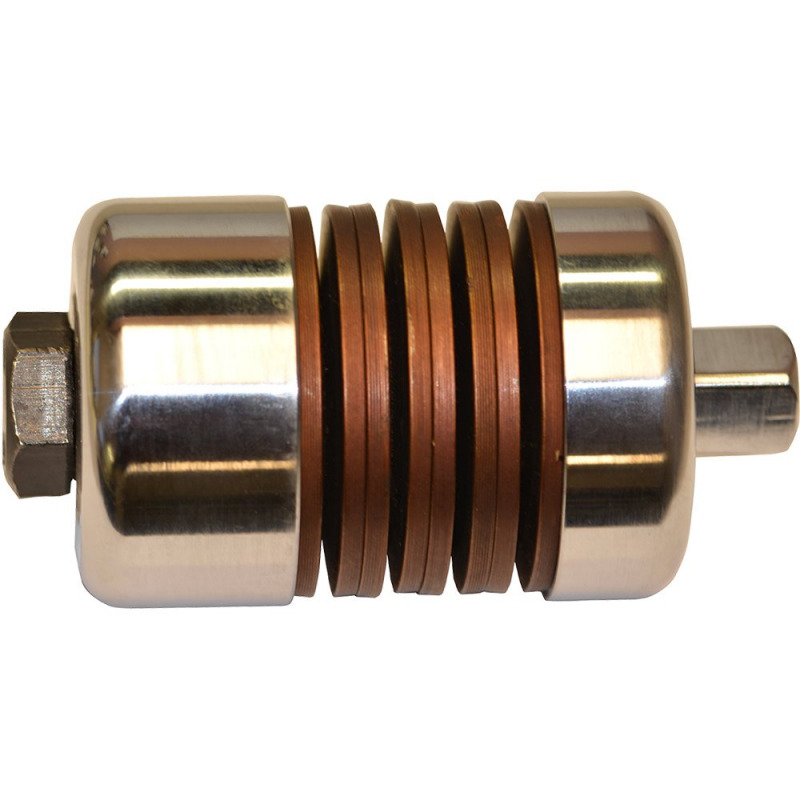

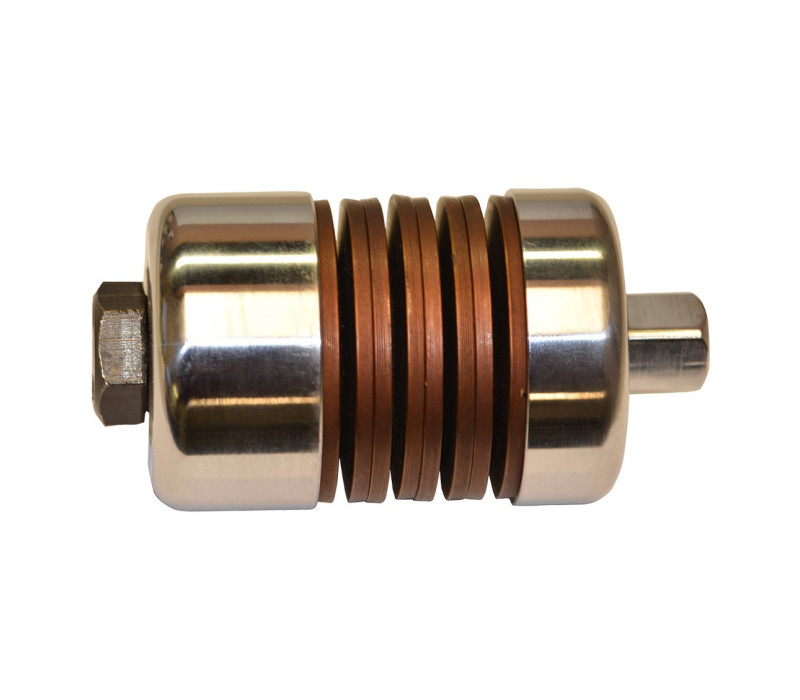

TTC-RD-100 Schraubfall-Simulator mit einer Kapazität von 100 Nm.

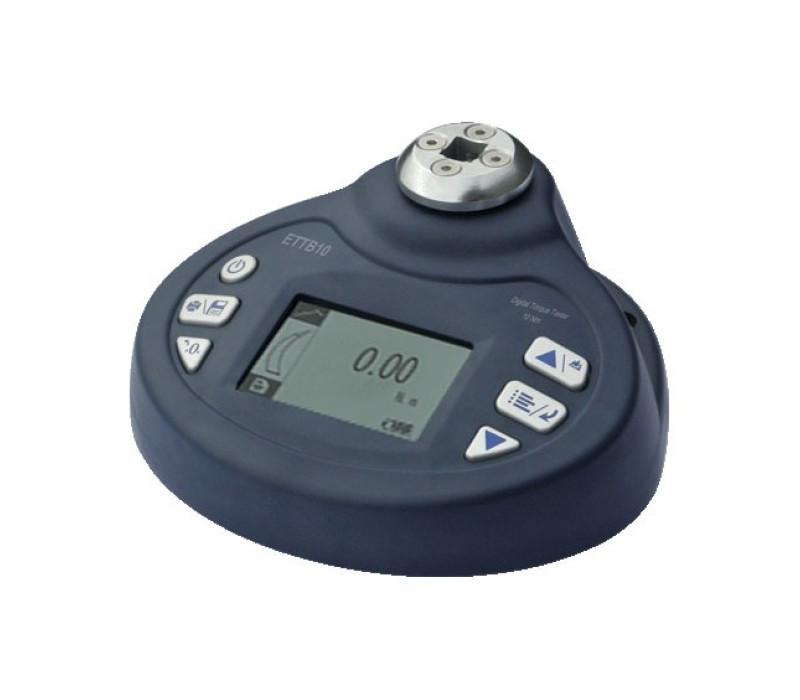

TTC digitales Drehmoment-Prüfgerät

Das Checkline TTC Drehmoment-Prüfgerät ist einfach zu installieren und eignet sich perfekt für eine schnelle Werkzeugprüfung. Es ist in 9 Drehmomentbereichen von 2 Nm bis 800 Nm erhältlich.

Die Modelle TTC-I bis 100 Nm sind mit einem integrierten Sensor ausgestattet. Die Modelle TTC-E von 200 bis 800 Nm verfügen über einen externen Sensor.

Die bidirektionale Genauigkeit beträgt ± 0,3% des Messwertes über 5 bis 100% der Kapazität. 6 Betriebsmodi: Track, Peak, First Peak, Auto Peak, Auto First Peak & Double Peak. Wählbare Maßeinheiten: N-cm, N-m, in-lb, ft-lb, kg-cm (je nach Bereich) Track für Echtzeitmessungen, Peak, der den höchsten Wert über einen Test aufzeichnet, First Peak, der eine Messung nach einem programmierten Abfall aufzeichnet, Auto Peak, der sich nach einer bestimmten Zeit zurücksetzt, Auto First Peak, der den ersten Peak nach einer bestimmten Zeit zurücksetzt, Double Peak, der zwei separate Peak-Messungen aus programmierten Abfällen liefert. Voreingestellter Betrieb mit programmierbaren Toleranzschwellenwerten für eine schnelle Werkzeugprüfung (bestanden/nicht bestanden) ist in allen Modi verfügbar.

Die TTC Drehmoment-Prüfgeräte-Serie ist genau und kann zum Prüfen des Drehmoments einer Vielzahl von Werkzeugen verwendet werden, wie zum Beispiel:

Drehmomentschlüssel

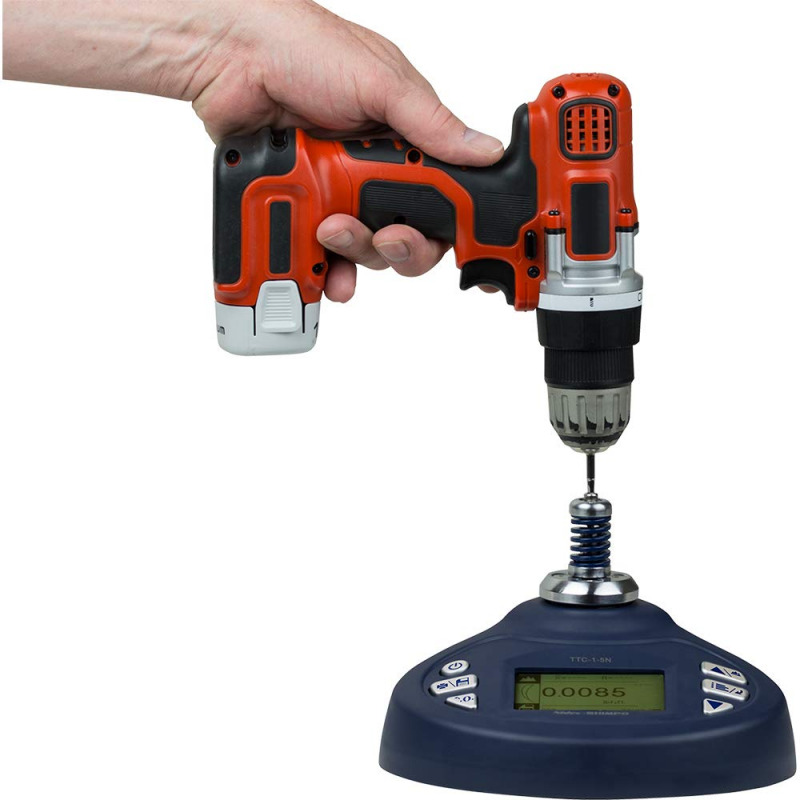

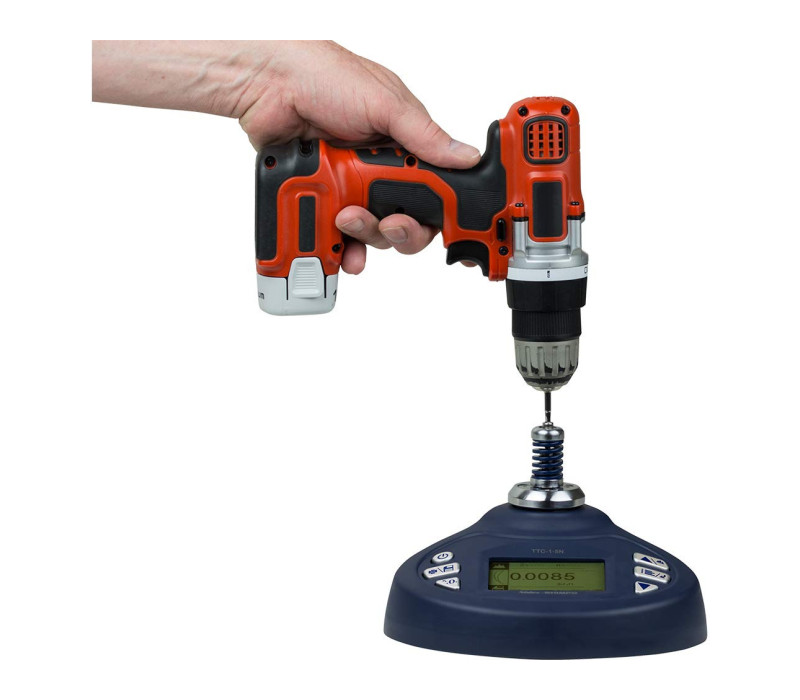

Handbetätigte Schraubendreher
Elektrische Schraubendreher
Pneumatische Schraubendreher
Andere drehmomentgesteuerte Elektrowerkzeuge (nicht geeignet für Schlagdrehmomentschrauber)

Die TTC Drehmoment-Prüfgeräte-Serie kann mit dem integrierten wiederaufladbaren Akku (Batterielaufzeit ca. 16 Stunden bei voller Ladung) oder mit dem mitgelieferten Netzteil verwendet werden.

Die analoge Balkengraphik auf dem hintergrundbeleuchteten, umkehrbaren LCD zeigt die aktuelle Drehmomentposition im Vergleich zum vollständigen Skalenbereich in Uhrzeigersinn und gegen den Uhrzeigersinn an. Symbole für Bestanden/Nicht bestanden geben eine Echtzeit-Testrückmeldung und ermöglichen eine sofortige Auswertung der Ergebnisse.

Das TTC Drehmoment-Prüfgerät wird standardmäßig mit USB- und RS-232-Anschlüssen geliefert. Die TTC-Software ermöglicht das Hochladen von Daten und die zusätzliche statistische Analyse mit automatischer Berechnung der ausgewählten Werte.

Solides leichtes Aluminiumgehäuse
6 Betriebsmodi: Verfolgung (Track), Spitzenwert (Peak), Erster Spitzenwert (First Peak), Automatischer Spitzenwert (Auto Peak), Automatischer erster Spitzenwert (Auto First Peak) und Doppelter Spitzenwert (Double Peak)
Bestehen / Nicht bestehen-Test mit LED-Anzeige Datenspeicherung für bis zu 1000 Messwerte
Genauigkeit von 0,3% und Messbereiche bis zu 800 Nm.
USB- und RS232-Kommunikation für den Export von Daten
Betreibbar mit wiederaufladbaren Batterien oder dem Netzadapter.

Das TCC-I-Drehmoment-Prüfgerät wird geliefert mit:

USB-Kabel Ladegerät-Adapter
Kalibrierungszertifikat mit Daten
Druckerkabel
Vierkantadapter-Buchse(nur für Bereiche bis 200 N-m)
Bedienungsanleitung Kostenlose Software

Messbereich und Auflösung je Modell

Modell	N-m	Auflösung N-m	N-cm	Auflösung N-cm	kgf-cm	Auflösung kgf-cm	in-lbf	Auflösung in-lbf	ft-lbf	Auflösung ft-lbf
TTC-I-2	0.1-2	0.0002	0.20 -200	0.02	0.1 - 20	0.002	0.025 - 17.7	0.002	0.0020 - 1.48	0.0002
TTC-I-5	0.25- 5	0.0005	0.50- 500	0.05	0.25-50	0.005	0.045 - 43.3	0.005	0.0040 - 3.7	0.0005
TTC-I-10	0.5 - 10	0.001	1.0 - 1000	0.1	0.5 - 10	0.01	0.09 - 88.5	0.01	0.007 - 7.4	0.001
TTC-I-20	1- 20	(0.002	2.0- 2000	0.2	1 -200	0.02	0.18 - 177	0.02	0.014 - 14.8	0.002
TTC-I-50	2.5 - 50	0.005	5.0 - 5000	0.5	2.5 - 500	0.05	0.45 - 443	0.05	0.035 - 36.8	0.005
TTC-I-100	5 - 100	0.01	10- 10000	1	5 -1000	0.1	0.9 - 885	0.1	0.07 - 74	0.01
TTC-E-200	10 - 200	0.02	-	-	10 -2000	0.2	1.8 - 1770	0.2	0.14 - 148	0.02
TTC-E-500	25- 500	0.05	-	-	25 -5000	0.5	4.5 -4425	0.5	0.35 - 368	0.05
TTC-E-800	40 - 800	0.1	-	-	40 -8000	1	14 -7080	1	1.1 - 590	0.1

TTC Drehmoment-Prüfgerät Anleitung (englisch)

Kalibrierter Messbereich	5-100% des vollen Skalenbereichs, bidirektional kalibriert
Genauigkeit	±0,3% des Messwerts über 5 bis 100% der Kapazität
Größe der Buchse	TTC-2/5/10: 1/4" & 1/2" (6,3 & 12,5 mm) TTC-20/50/100/200: 3/8" & 1/2" (10 & 12,5 mm) TTC-500/800: 3/4" (19 mm)
Auswählbare Messeinheiten	N-cm, N-m, in-lb, ft-lb, kg-cm (abhängig vom Messbereich)
Überlastschutz	120% des vollen Skalenbereichs
Abtastrate	2000 Hz
Spitzenwerterfassungsrate	0.05 s
Display	160 x 128 Punktmatrix beleuchtetes LCD
Anzeigeaktualisierungsrate	10 Mal pro Sekunde
Speicher	1000 Daten
Sollwert	Programmierbare obere und untere Grenzwerte
Batterieanzeige	Die Batterieanzeige blinkt bei niedrigem Ladestand
Ladegerät/Netzadapter	Universelles USB-Ladegerät, Eingang 100 bis 240 V AC, 50/60 Hz
Betriebstemperatur	-10 bis 40°C
Luftfeuchtigkeit	20 bis 80% RH
Stromversorgung	3,6 V Gleichstrom, 1600 mAh Ni-MH
Batterielebensdauer	Ungefähr 16 Stunden ununterbrochene Nutzung bei voller Ladung
Ausgang	USB, Serielle Schnittstelle RS-232, Hoch- und Niedriggrenze NPN
Abmessungen	197 x 180 x 83 mm
Gewicht	TTC-I Modelle: 1,5 kg / TTC-E Modelle: Display 1,2 kg & TTC-E-200/500/800 Externer Sensor: 2 kg
Zertifizierung	CE
Versandgewicht	TTC-I Modelle: 3,0 kg / TTC-E Modelle: 4,6 kg
Garantie	1 Jahr

Produkte

Artikel	Produkt	Preis	Menge	Aktion
136401	TTC-I-2 -Torque Tester - 2 Nm
138279	TTC-I-5 -Torque Tester - 5Nm
139020	TTC-I-10 - Torque Tester - 10 Nm
139022	TTC-I-20 - Torque Tester - 20 Nm
139023	TTC-I-50 - Torque Tester - 50 Nm
139024	TTC-I-100 -Torque Tester - 100 Nm
139025	TTC-E-200 - Torque Tester, External Sensor - 200Nm
139026	TTC-E-500 - Torque Tester, External Sensor - 500 Nm
139027	TTC-E-800 -Torque Tester, External Sensor - 800 Nm

Zubehör

Artikel	Produkt	Preis

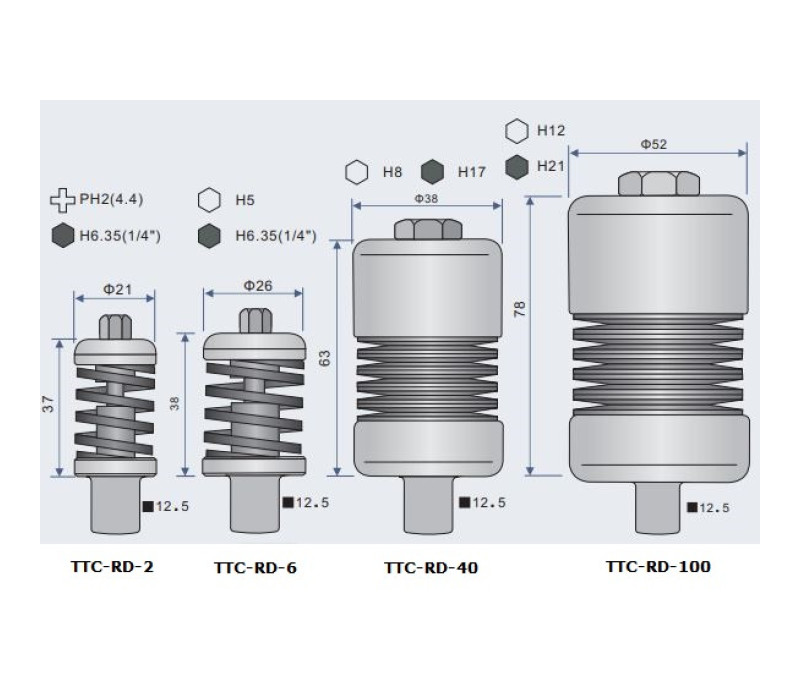

138280	TTC-RD-2 - Rundown adapter - 2 Nm
139028	TTC-RD-6 - Rundown adapter - 6 Nm
139029	TTC-RD-40 - Rundown adapter 40 Nm
139030	TTC-RD-100 - Rundown adapter 100 Nm
137073	USB - Power Supply Adapter 1A/5W/1 Port - EU version	€ 4,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns

Warenkorb ansehen Auschecken

TTC digitales Drehmoment-Prüfgerät

Merkmale

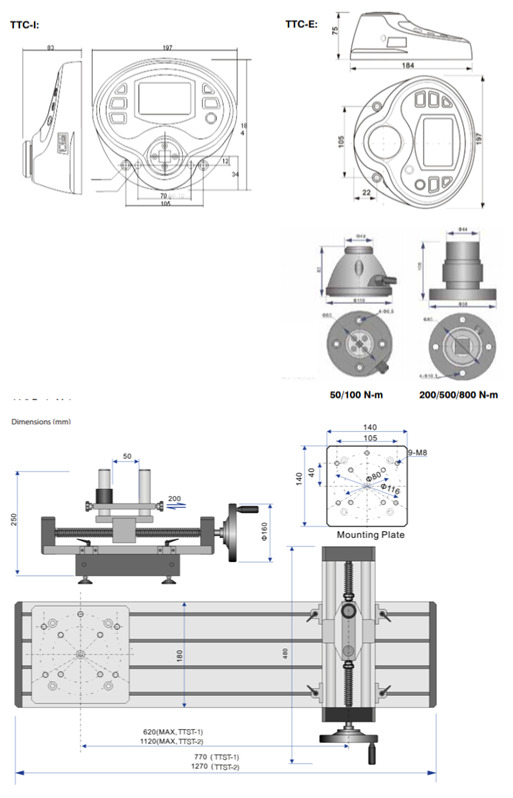

Abmessungen
