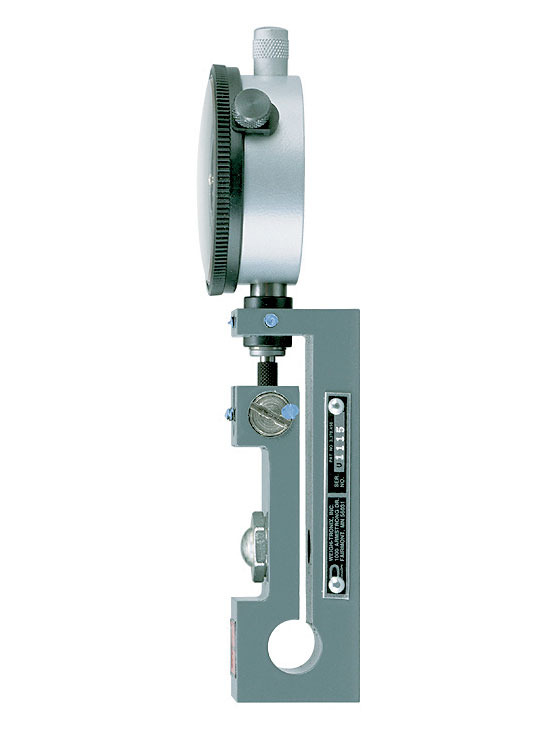

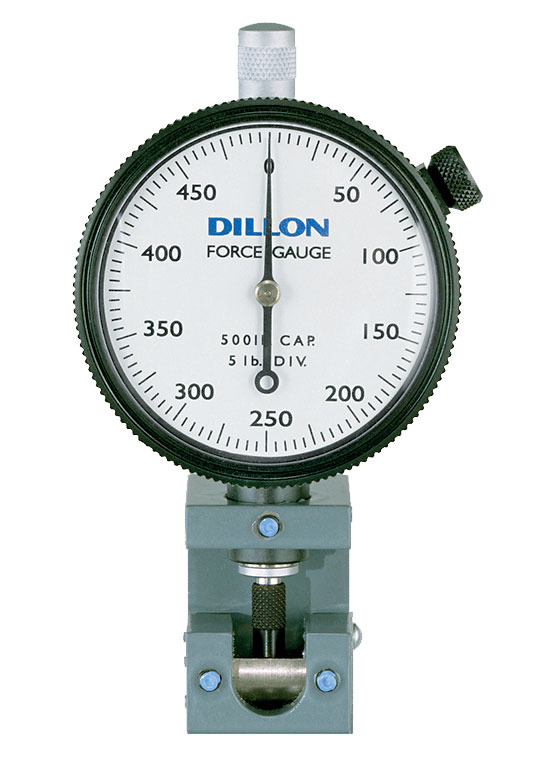

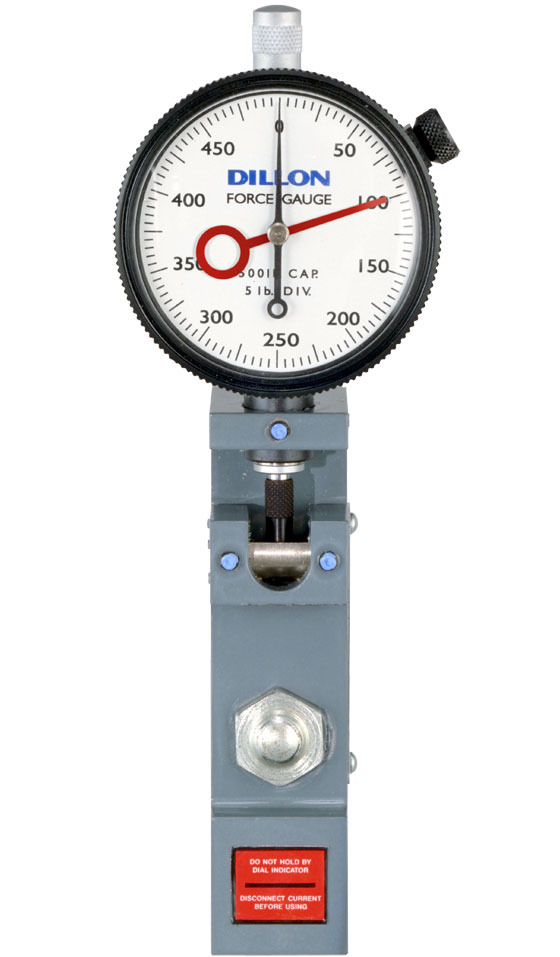

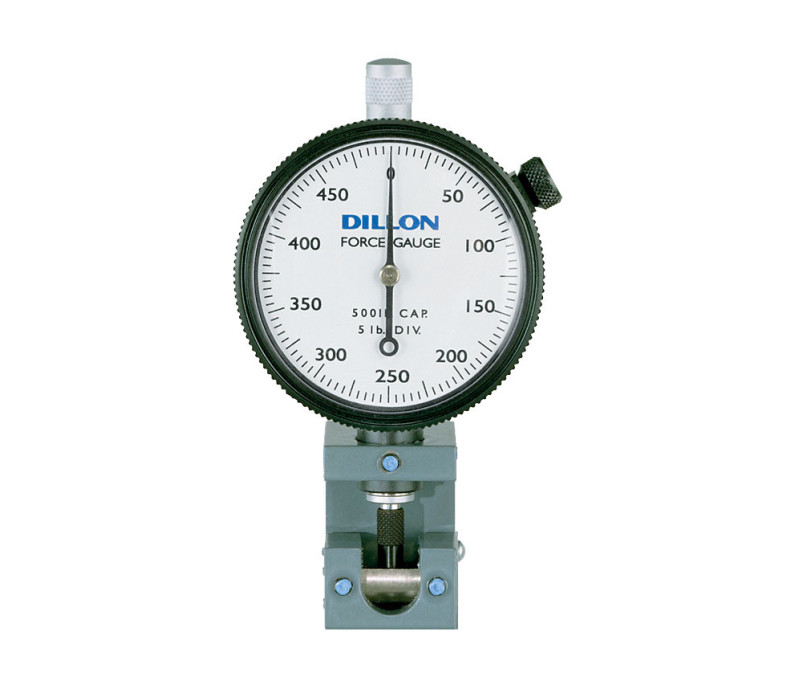

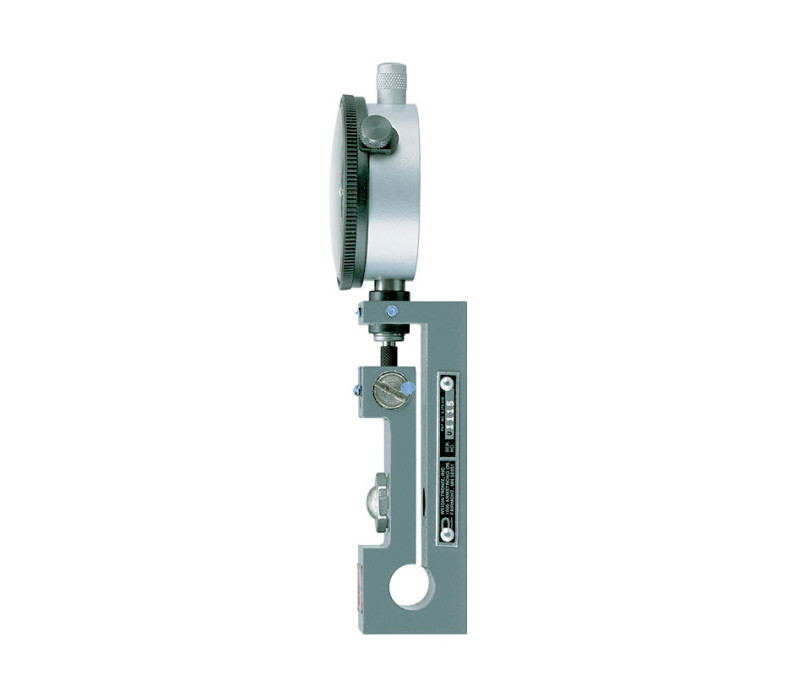

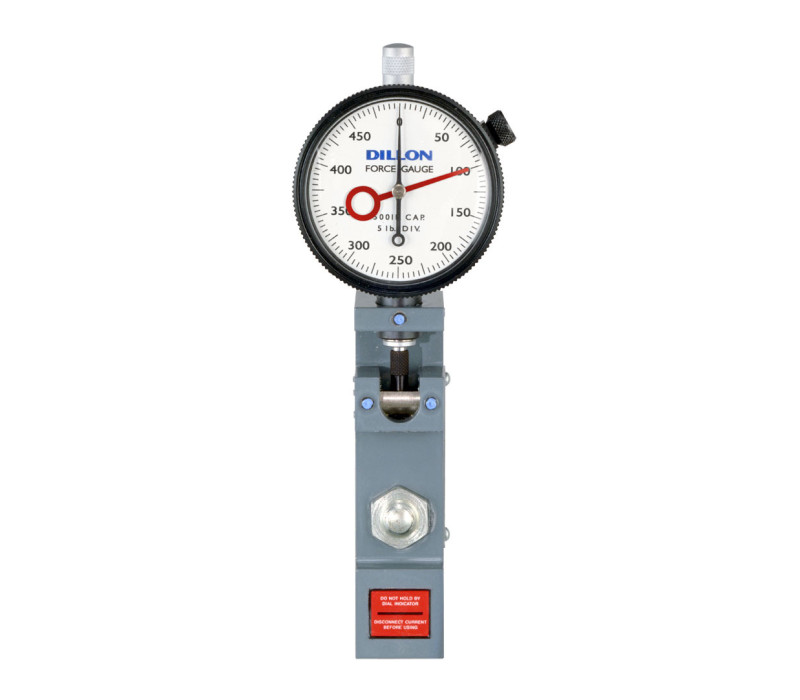

U-Force mechanisches Druckkraftmessgerät in flacher Bauform

Mechanisches Druckkraftmessgerät in flacher Bauform für Messungen bei beengten Platzverhältnissen

Das U-Force ist ein mechanisches Druckkraftmessgerät zur Messung von Druckkräften bei begrenztem Einbauraum. Dank der flachen Unterseite kann das Gerät auf einer ebenen Auflagefläche positioniert werden. Eine Präzisionsmessuhr zeigt die aufgebrachte Druckkraft an.

Das U-Force ist mit Skalen in Pfund oder Kilogramm erhältlich und deckt je nach gewähltem Modell Nennlasten von 100 bis 5.000 lb bzw. 50 bis 500 kg ab. Jedes Gerät erreicht eine Genauigkeit von ±1 % des Messbereichsendwerts. Es kann von Hand verwendet, auf einer ebenen Fläche aufgestellt oder in eine geeignete Prüfvorrichtung integriert werden.

Der Messmechanismus arbeitet mit einem Biegebalken aus wärmebehandeltem legiertem Stahl. Wird über das Druckstück eine Druckkraft eingeleitet, verformt sich der Balken und betätigt die Messuhr. Die angezeigte Messgröße ist proportional zur aufgebrachten Kraft. Vor der Messung lässt sich die Zeigeranzeige auf null stellen.

Jedes Gerät mit flacher Unterseite wird mit einem napfförmigen Druckstück und einem Lager geliefert. Für unterschiedliche Kontaktanforderungen sind alternativ flache und gewölbte Druckstücke erhältlich. Das Druckstück muss für die Nennlast des gewählten Geräts geeignet sein. Für genaue Messergebnisse muss die Kraft mittig eingeleitet werden.

Preis anfragen >>

Mechanische Druckkraftmessung mit direkter Zeigeranzeige
Flache Bauform mit ebener Unterseite für Messungen bei geringem Platzangebot
Genauigkeit von ±1 % des Messbereichsendwerts
Acht Nennlasten mit Skalen in Pfund oder Kilogramm erhältlich
Einstellbarer Zeigernullpunkt zum Nullabgleich vor der Messung
Für den Handbetrieb, die Positionierung auf ebenen Flächen oder den Einbau in Prüfvorrichtungen geeignet
Alternative flache und gewölbte Druckstücke für passende Nennlasten erhältlich

Messung und Druckstücke

Verwendung des U-Force

Setzen Sie das Gerät mit der flachen Unterseite auf eine geeignete ebene Auflagefläche und leiten Sie die Druckkraft mittig über das obere Druckstück ein. Der Biegebalken überträgt die Bewegung auf die Messuhr, die die aufgebrachte Kraft anzeigt. Stellen Sie den Zeiger vor der Messung auf null.

Das Gerät misst ausschließlich Druckkräfte. Eine außermittige oder falsch eingeleitete Belastung kann zu ungenauen Messwerten führen. Wählen Sie ein Druckstück, das zur Nennlast des Geräts und zur Kontaktfläche passt.

Alternative Druckstücke

Nennlast des Geräts	Flaches Druckstück	Gewölbtes Druckstück
100–250 lb / 50–100 kg	30160-0011	30159-0014
500–1.000 lb / 500 kg	30484-0010	30483-0011
5.000 lb	30475-0011	30434-0011

Alternative Druckstücke sind separat erhältlich. Klären Sie bei der Bestellung, welche Kontaktgeometrie benötigt wird.

U-Force mechanisches Druckkraftmessgerät
Napfförmiges Druckstück und Lager
Kunststoff-Tragekoffer
Kalibrierzertifikat

Downloads

Messgröße	Mechanische Druckkraftmessung, Zeigeranzeige
Verfügbare Nennlasten und Skalenteilungen	Skala in Pfund: 100 × 1 lb 250 × 2,5 lb 500 × 5 lb 1.000 × 10 lb 5.000 × 50 lb Skala in Kilogramm: 50 × 0,5 kg 100 × 1 kg 500 × 5 kg
Genauigkeit	±1 % des Messbereichsendwerts
Hersteller-Modellbezeichnung	100 × 1 lb: AWT05-100985 250 × 2,5 lb: AWT05-100986 500 × 5 lb: AWT05-100982 1.000 × 10 lb: AWT05-100983 5.000 × 50 lb: AWT05-100989 50 × 0,5 kg: AWT05-100987 100 × 1 kg: AWT05-100988 500 × 5 kg: AWT05-100984

Produkte

Artikel	Produkt
137372	U-Force Flat Bottom Force Gauge 100 x 1 lb
137373	U-Force Flat Bottom Force Gauge 250 x 2-1/2 lb
137374	U-Force Flat Bottom Force Gauge 500 x 5 lb
137375	U-Force Flat Bottom Force Gauge 1000 x 10 lb
137376	U-Force Flat Bottom Force Gauge 5000 x 50 lb
137378	U-Force Flat Bottom Force Gauge 50 x 1/2 kg
137379	U-Force Flat Bottom Force Gauge 100 x 1 kg
137380	U-Force Flat Bottom Force Gauge 500 x 5 kg

Zubehör

Artikel	Produkt
137381	30160-0011 - Load fitting FLAT for U-Force 10 - 100kg
137383	30159-0014 - Load fitting DOME for U-Force 10 - 100kg
137387	30484-0010 - Load fitting FLAT for U-Force 500kg
137385	30483-0011 - Load fitting DOME for U-Force 500kg
137390	30475-0011 - Load fitting FLAT for U-Force 1000 - 2500 kg
137388	30434-0011 - Load fitting DOME for U-Force 1000 - 2500 kg
137389	30125-0015 - Load fitting CUP for U-Force 2K - 10K
