Name: X-C analoges Druckkraftmessgerät
SKU: 127375

Die analogen Dillon X-C Druckkraftmessgeräte sind erhältlich in 9 Kapazitäten von 50 – 10000 kg beziehungsweise 50 – 25000 lb. Die Genauigkeit beträgt ± 1% der Kapazität.

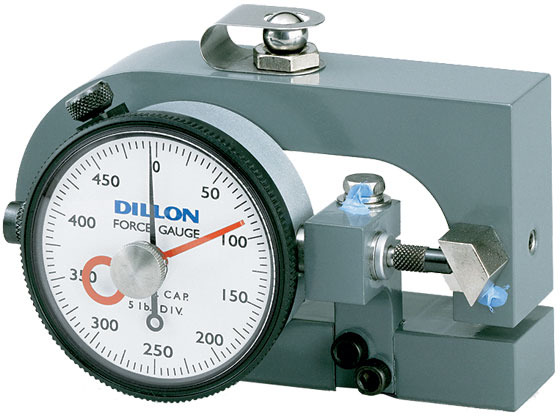

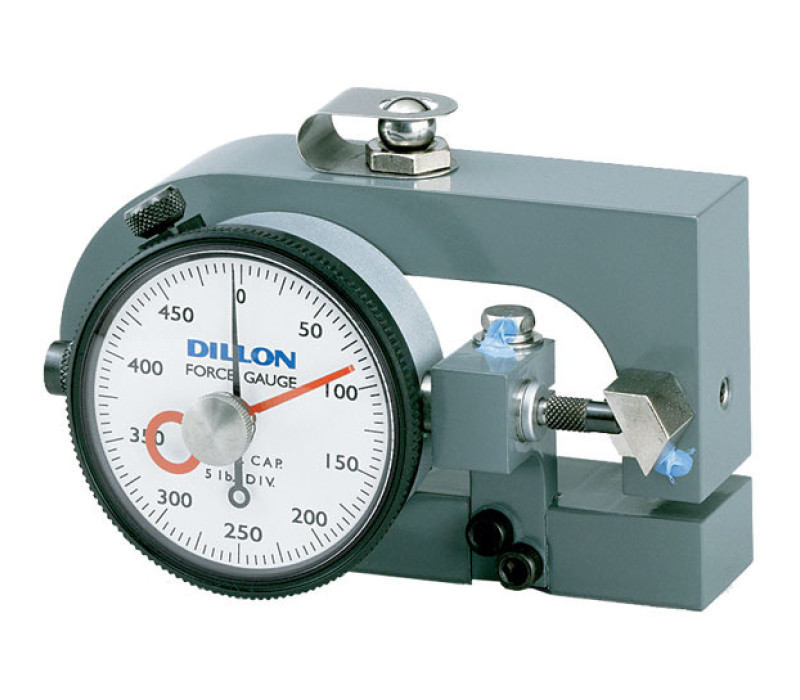

Die Last wird gegen eine gehärtete Kugel angebracht, welche rotiert, um die vertikale Ausrichtung beizubehalten, wenn die Last erhöht wird. Die Kugel wird durch einen Federclip in Ihrer Position gehalten. Auf der Unterseite des X-C Druckkraftmessgerätes gibt es eine der Kugel gegenüberliegende Gewindebohrung.

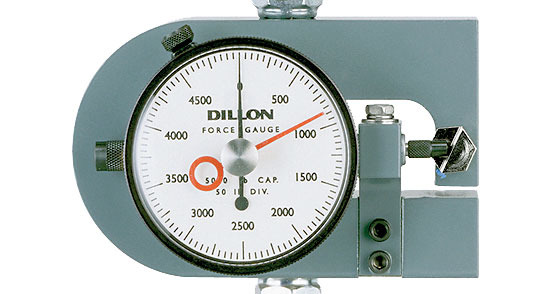

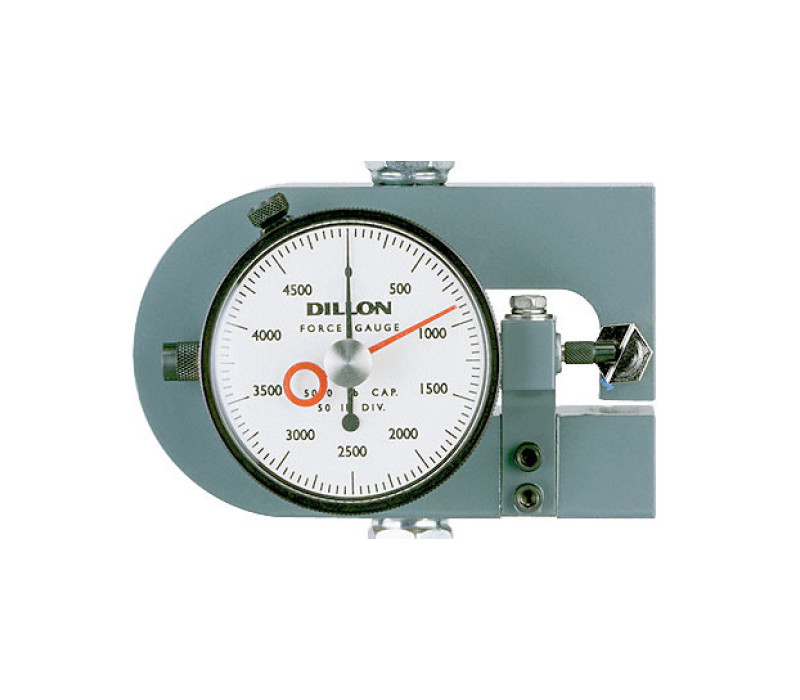

Zertifizierte Genauigkeit und eine robuste Bauart zeichnen die Kraftmesser der X-Serie aus. Der stabile D-förmige Auslenkungsträger ist das Kernstück des X-Cs. Höchstpräzise verarbeitete Materialien mit geringen Fertigungstoleranzen und eine angemessene Wärmebehandlung sorgen für eine optimale Materialstärke und Federeigenschaften.

Die Messskalen sind in Kilogramm und Pfund erhältlich.

Preis ab € 1.600,00

Jetzt bestellen

Ausschließlich für Druckkraftmessungen
Kapazitäten bis zu 10000 kg
Genauigkeit ± 1% der Kapazität
Ausführungen mit Schleppzeiger erhältlich

Modellübersicht

Modell	Kapazität	Auflösung
30386-0035	50 lb	0,5 lb
30386-0043	100 lb	1 lb
30446-0033	250 lb	2,5 lb
30446-0017	500 lb	5 lb
30444-0019	1000 lb	10 lb
30388-0017	2000 lb	20 lb
30389-0016	5000 lb	50 lb
30423-0014	10000 lb	100 lb
30449-0014	25000 lb	250 lb

30386-0159	100 lb	1 lb
30446-0090	250 lb	2,5 lb
30446-0074	500 lb	5 lb
30444-0050	1000 lb	10 lb
30388-0058	2000 lb	20 lb
30389-0057	5000 lb	50 lb
30423-0055	10000 lb	100 lb
30449-0055	25000 lb	250 lb

30386-0183	50 kg	0,5 kg
30446-0181	100 kg	1 kg
30446-0082	200 kg	2 kg
30444-0068	500 kg	5 kg
30388-0066	1000 kg	10 kg
30389-0065	2000 kg	20 kg
30423-0063	5000 kg	50 kg
30449-0063	10000 kg	100 kg

Geringe Auslenkung des Trägers

Kapazität	Auslenkung
25 - 100 kg	0,48 mm
200 kg	0,41 mm
500 kg	0,46 mm
1000 kg	0,28 mm
2000 & 5000 kg	0,25 mm
10000 kg	0,56 mm
Gemessen zwischen den Mittelpunkten der oberen und unteren Befestigungspunkte

Optionen

Stoßfreie Messuhr, für Anwendungen, die eine abrupte Änderung in der angebrachten Kraft mit sich bringen (die stoßfreie Messuhr kann nicht mit dem Schleppzeiger kombiniert werden)
Schleppzeiger, der Schleppzeiger verbleibt auf dem höchsten gemessenen Wert, bis er manuell zurückgesetzt wird.
Ruheposition des Zeigers kann auf Kundenwunsch bei der Produktion auf 12, 3 ,6 oder 9 Uhr gesetzt werden. Die Standard Position ist 12 Uhr.

Die X-C Kraftmessgeräte werden in einem kompletten Set geliefert, bestehend aus:

X-C Druckkraftmessgerät
Robuster Tragekoffer
Kalibrierzertifikat
kugelförmiges Anschlussstück für Druckkraftmessungen

Genauigkeit	± 1% der Kapazität
Betriebstemperatur	Bis zu 48°C
Garantie	2 Jahre
Überlastungsschutz	Versehentliche Überlastungen bis zu 30% der Kapazität können ausgehalten werden, ohne dass die Messuhr oder der Auslenkungsbalken Schaden nehmen.

Datenblatt

Datenblatt X-Serie analoge Kraftmessgeräte

Produkte

Artikel	Produkt	Preis
137316	X-C 30386-0035 Compression Force Gauge 50 x 1/2 lb	€ 1.600,00
137317	X-C 30386-0043 Compression Force Gauge 100 x 1 lbs	€ 1.600,00
136941	X-C 30446-0033 Compression Force Gauge 250 x 2-1/2 lb	€ 1.600,00
137318	X-C 30446-0017 Compression Force Gauge 500 x 5 lb	€ 1.625,00
137319	X-C 30444-0019 Compression Force Gauge 1000 x 10 lb	€ 2.105,00
137320	X-C 30388-0017 Compression Force Gauge 2000 x 20 lb	€ 2.105,00
137277	X-C 30389-0016 - Compression Force gauge 5000 x 50 lb	€ 2.595,00
137321	X-C 30423-0014 Compression Force Gauge 10000 x 100 lb	€ 3.245,00
136958	X-C 30386-0159 Compression Force Gauge with Max Hand 100 x 1 lb	€ 1.775,00
137323	X-C 30446-0090 Compression Force Gauge with Max Hand 250 x 2-1/2 lb	€ 1.775,00
137324	X-C 30446-0074 Compression Force Gauge with Max Hand 500 x 5 lb	€ 1.775,00
137325	X-C 30444-0050 Compression Force Gauge with Max Hand 1000 x 10 lb	€ 2.245,00
137326	X-C 30388-0058 Compression Force Gauge with Max Hand 2000 x 20 lb	€ 2.245,00
137327	X-C 30389-0057 Compression Force Gauge with Max Hand 5000 x 50 lb	€ 2.760,00
137328	X-C 30423-0055 Compression Force Gauge with Max Hand 10000 x 100 lb	€ 3.870,00
137330	X-C 30386-0183 Compression Force Gauge with Max Hand 50 x 1/2 kg	€ 1.775,00
137331	X-C 30446-0181 Compression Force Gauge with Max Hand 100 x 1 kg	€ 1.775,00
137332	X-C 30446-0082 Compression Force Gauge with Max Hand 200 x 2 kg	€ 1.775,00
137333	X-C 30444-0068 Compression Force Gauge with Max Hand 500 x 5 kg	€ 2.245,00
137334	X-C 30388-0066 Compression Force Gauge with Max Hand 1000 x 10 kg	€ 2.245,00
137335	X-C 30389-0065 Compression Force Gauge with Max Hand 2000 x 20 kg	€ 2.760,00
137336	X-C 30423-0063 Compression Force Gauge with Max Hand 5000 x 50 kg	€ 3.870,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns
