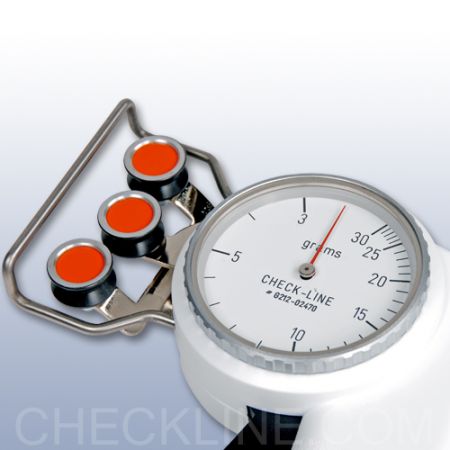

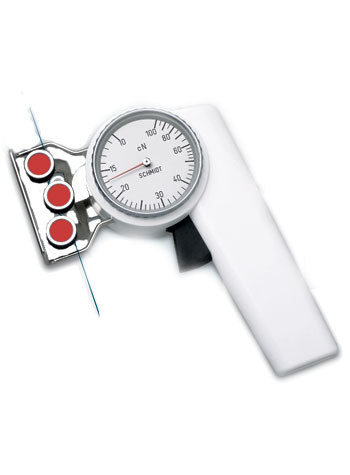

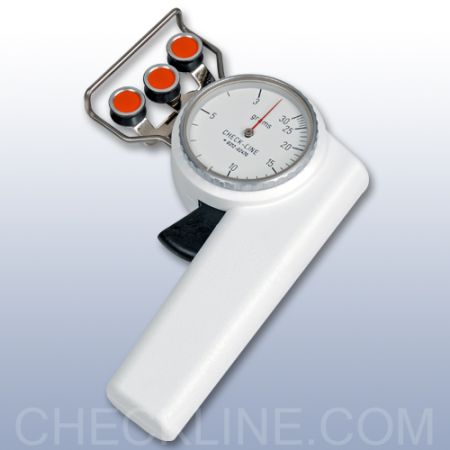

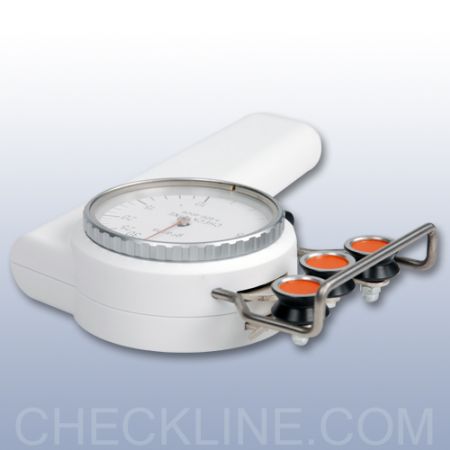

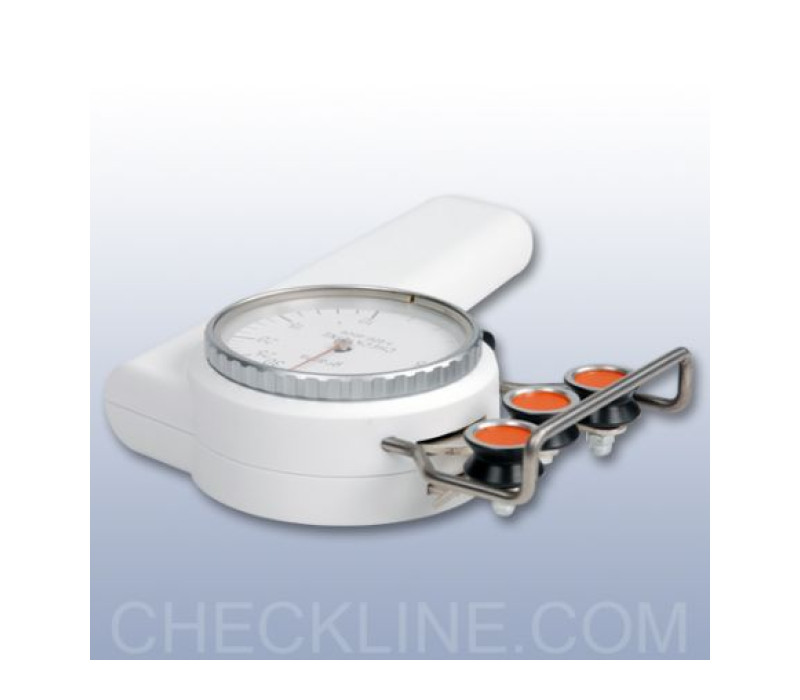

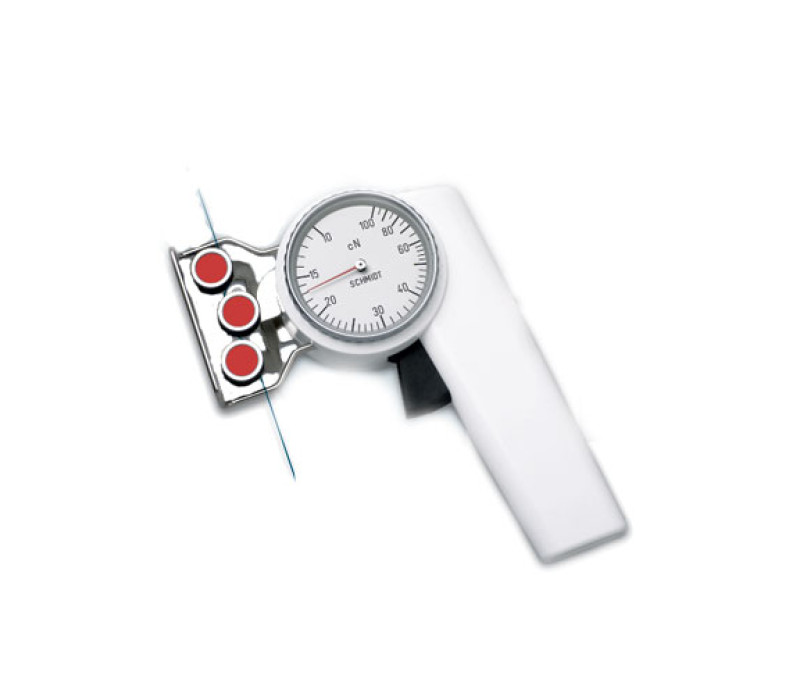

ZD2 Universeller Zugspannungsmesser für Fasern, Garne und Drähte
Die genaue Bewegung, das leichte Gewicht und das Gehäuse aus hartem Kunststoff machen die Z Serie ideal zum akkuraten Überprüfen von laufender oder statischer Spannung bei einer Vielzahl von Arbeitsmaterialien, wie feinen Fäden, Fasern, Drähten, etc. Merkmale
- Große, einfach zu lesende Anzeige (54 mm Ø)
- Alles auf einen Blick:
- Führungsrollen
- das gemessene Material
- die Messergebnisse - V-förmige Führungsrollen mit Kugellager
- Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht optional erhältlich
- Leichtgewicht
- Einfangbügel und Mechanismus mit Führungsrollen garantieren einfache Erfassung des laufenden Materials
- Hohe Genauigkeit durch individuelle Kalibrierung der Geräte
- Gehäuse aus hochfestem Kunststoff
- Werksbescheinigung 2.1 nach EN 10204 wird kostenlos mitgeliefert
| Model | Ranges | ||||
| ZD2-30 | 3-30 cN | ||||
| ZD2-50 | 5-50 cN | ||||
| ZD2-100 | 10-100 cN | ||||
| ZD2-150 | 20-150 cN | ||||
| ZD2-200 | 20-200 cN | ||||
| ZD2-300 | 20-300 cN |
 |
ZF2 Modelle Kleine Rollen machen dieses Modell ideal für empfindliche Fasern, kleine Spannungen oder beschränktem Zugang. |
 |
ZD2 Modelle Empfehlenswert für alle anderen Anwendungen, wenn kleine Rollen nicht benötigt werden. |
Spezifikationen
| Kalibrierung: | Gemäß des SCHMIDT Herstellungsverfahren |
| Genauigkeit | ±1% Vollausschlag oder ±1 Skalenteilstrich |
| Skalendurchmesser: | 54 mm |
| Abmessungen: | 150 x 120 x 30 mm |
| Gewicht netto (brutto): | ca. 230 g |
| Rollenmaterial: | Standard - Aluminium (hardcoated) |
| Maximale lineare Geschwindigkeit: | Standard - 2000 Meter/Min Optional - 3500 Meter/Min (K) Optional - 5000 Meter/Min (HS) |
| Andere Optionen: | Kalibrierung für horizontales Material (Rollen weisen nach unten) (D) Memory Pointer |

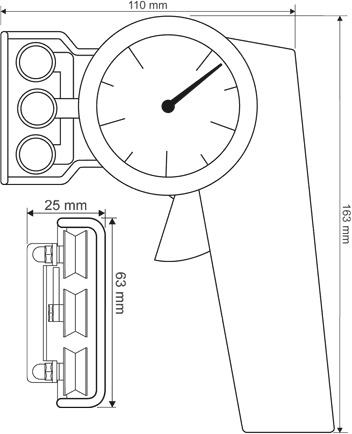

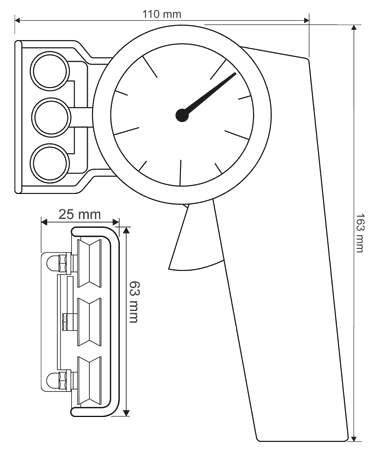

Abmessungen
