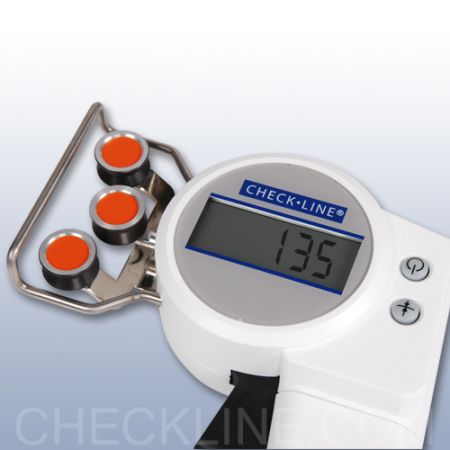

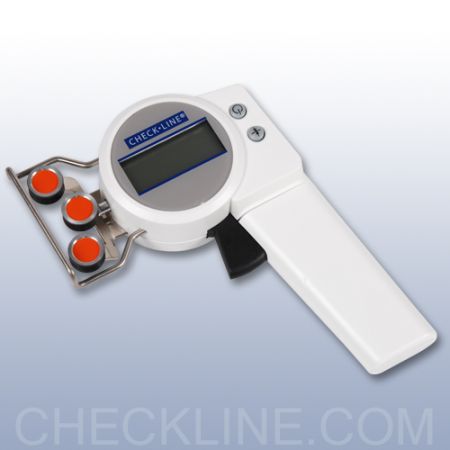

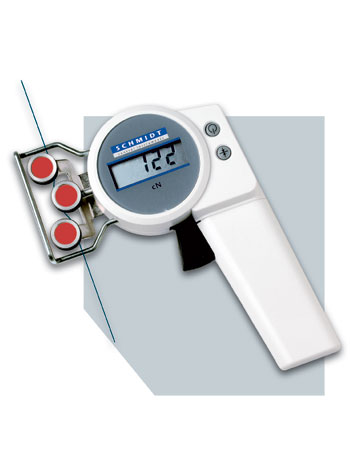

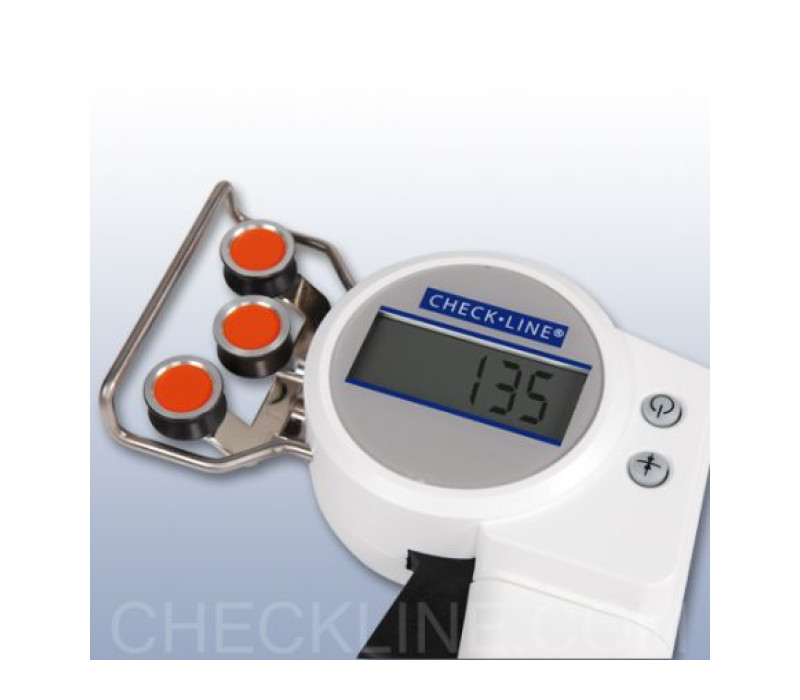

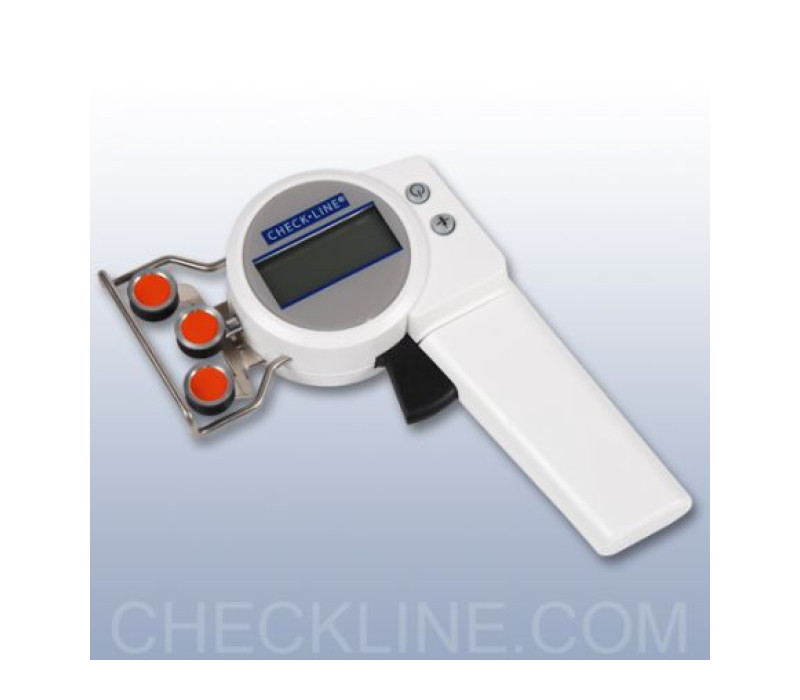

ZED Digitaler Zugspannungsmesser für Garne und feine Drähte

Digitale Messung geringer Zugspannungen an Garnen, Fasern und feinen Drähten

Der digitale Zugspannungsmesser ZED misst geringe Zugspannungen an laufenden Garnen, Fasern und feinen Drähten. Mit seiner 63 mm breiten Fadenführung und den größeren Führungsrollen eignet er sich für allgemeine Zugspannungsmessungen im niedrigen Bereich, bei denen keine Miniaturrollen erforderlich sind. Die beiden Modelle bieten Messbereiche von 1,0–200,0 cN und 1–500 cN.

Über einen Abzugshebel lassen sich die Führungsrollen verschieben, sodass das laufende Material einfach eingelegt und herausgenommen werden kann. Das beleuchtete TFT-Farbdisplay bietet eine numerische Anzeige, ein Live-Balkendiagramm und ein Zugspannungs-Zeit-Diagramm. Es dreht sich automatisch in 90°-Schritten entsprechend der Messposition.

Die automatische Nullstellung, die einstellbare elektronische Dämpfung und die wählbaren Messeinheiten unterstützen zuverlässige Messungen. Für unterschiedliche Materialien lassen sich eine Werkskalibrierkurve und bis zu drei kundenspezifische Kalibrierkurven speichern. Für verschiedene Materialien und höhere Materialgeschwindigkeiten stehen optionale Führungsrollen zur Verfügung.

Preis anfragen >>

Zwei Modelle mit Messbereichen von 1,0–200,0 cN und 1–500 cN

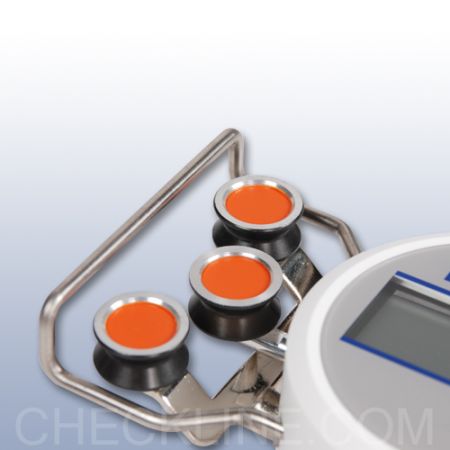

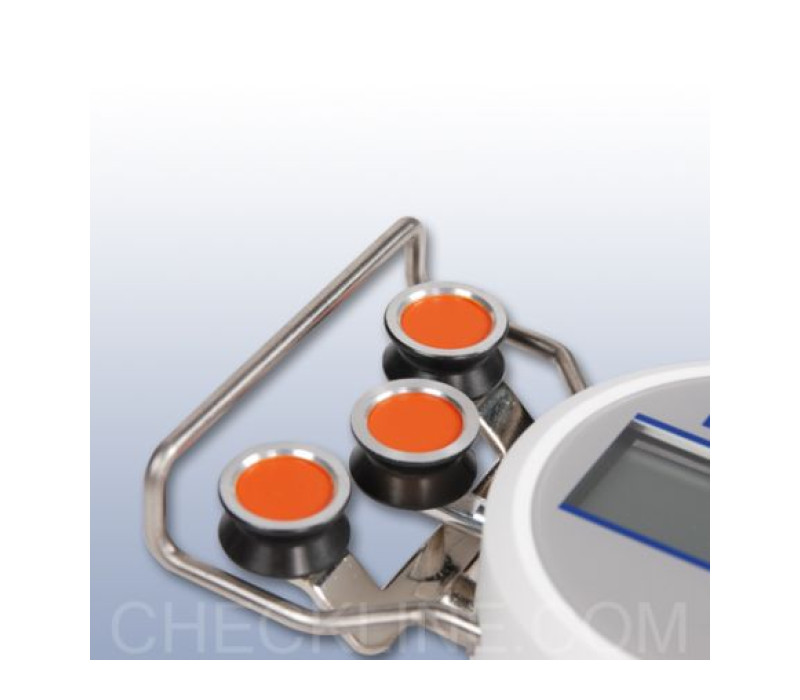

63 mm breite Fadenführung mit kugelgelagerten Führungsrollen mit V-Nut
Über einen Abzugshebel verschiebbare Führungsrollen zum Einlegen und Herausnehmen des laufenden Materials

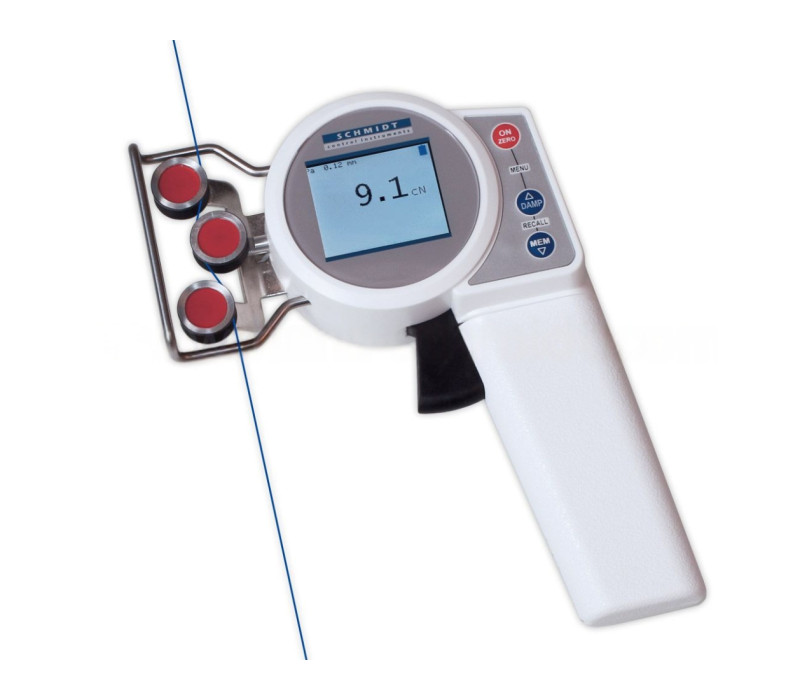

Beleuchtetes TFT-Farbdisplay mit numerischer Anzeige, Live-Balkendiagramm und Zugspannungs-Zeit-Diagramm
Automatische Displaydrehung in 90°-Schritten und Nullstellung in jeder Messposition
Wählbare Messeinheiten: cN, g, N und lb
Speicherung des letzten Messwerts, des Mittelwerts, von MIN, MAX und der Standardabweichung je Messintervall
Einstellbare elektronische Dämpfung und optische MIN/MAX-Grenzwertalarme
Eine Werkskalibrierkurve und Speicher für drei kundenspezifische Kalibrierkurven
Integrierter wiederaufladbarer LiPo-Akku für etwa 25 Stunden Dauerbetrieb
Optionale Führungsrollen für Materialgeschwindigkeiten bis 5000 m/min

Digitaler Zugspannungsmesser ZED mit integriertem wiederaufladbarem LiPo-Akku

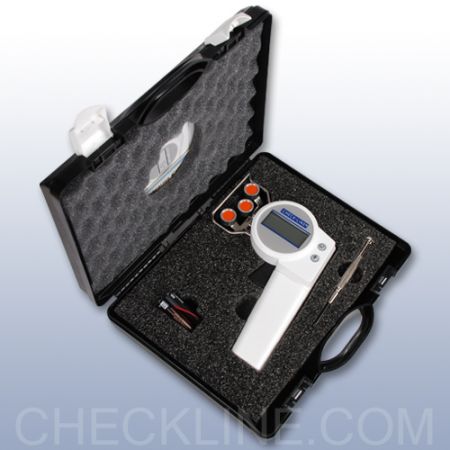

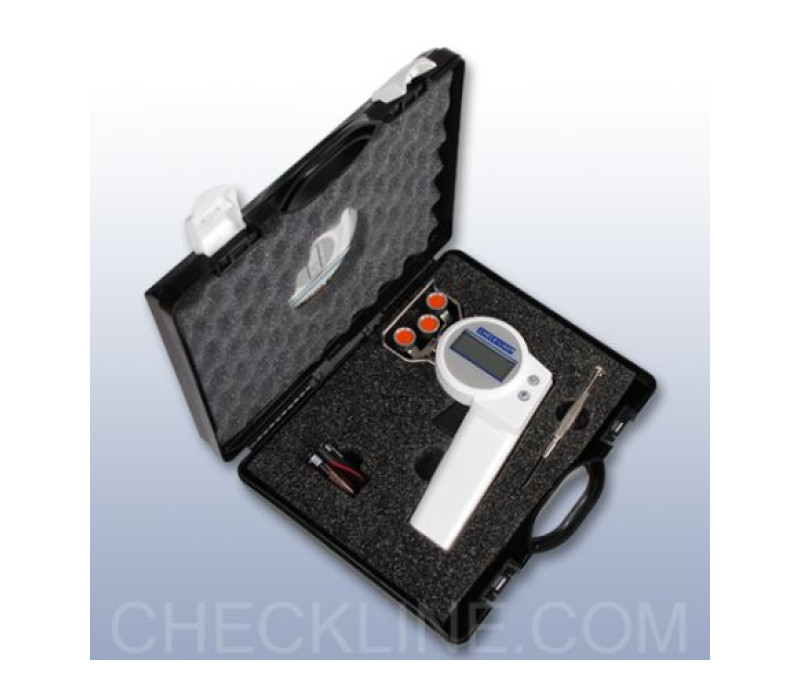

Transportkoffer
USB-Netzadapter (100–240 V) mit vier austauschbaren Steckeradaptern (EU, USA, UK und AUS/NZ)
Werkszeugnis 2.1 nach EN 10204
Bedienungsanleitung auf Englisch oder Deutsch (nach Wunsch)

Ein Abnahmeprüfzeugnis 3.1 nach EN 10204 einschließlich Kalibrierbericht ist optional erhältlich.

Messbereich	ZED-200: 1,0–200,0 cN ZED-500: 1–500 cN
Auflösung	ZED-200: 0,1 cN ZED-500: 1 cN
Genauigkeit	±1% vom Messbereichsendwert ±1 Digit (typischerweise ±0,5% vom Messbereichsendwert)
Messeinheiten	cN, g, N, lb (wählbar)
Kalibrierung	Werkskalibrierung: PA-Monofilament, Ø 0,20 mm Speicher: 1 Werkskalibrierkurve + 3 kundenspezifische Kurven
Messkopf	Breite der Fadenführung: 63 mm Nutdurchmesser der Führungsrollen: 12 mm
Messbereichsüberschreitung / Überlastschutz	Messbereichsüberschreitung: 10% vom Messbereichsendwert ohne Genauigkeitsgarantie Überlastschutz: 200% vom Messbereichsendwert
Stromversorgung	Integrierter wiederaufladbarer LiPo-Akku Ca. 25 h Dauerbetrieb Ca. 3,5 h Ladezeit
Betriebsbedingungen	10–45°C; max. 85% RH
Gehäuse	POM-Kunststoff; 157 × 130 × 33 mm (L × B × H) Nettogewicht ca. 200 g

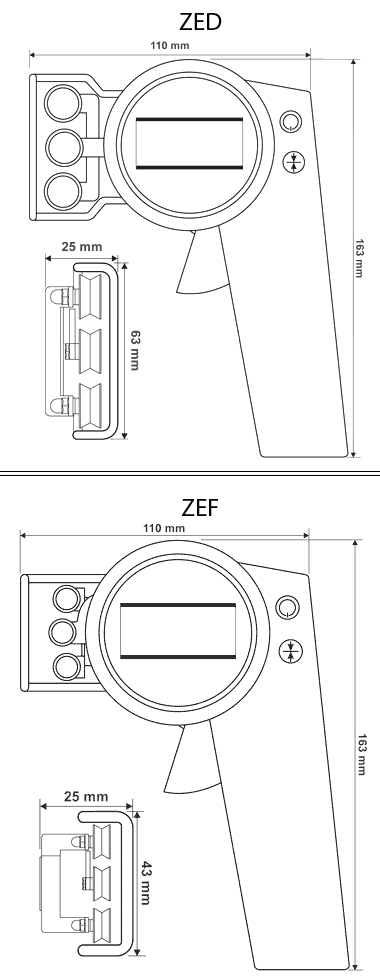

Die Abmessungen des ZED entnehmen Sie bitte der Zeichnung. Alle Maße sind in Millimetern angegeben.

Spannungsbereiche

Modell	Messbereich	Auflösung	Fadenführungsbreite
ZED-200	1,0–200,0 cN	0,1 cN	63 mm
ZED-500	1–500 cN	1 cN	63 mm
Beide Modelle werden werkseitig mit PA-Monofilament (Polyamid), Ø 0,20 mm, kalibriert. Dieses Kalibriermaterial eignet sich für etwa 95% der Anwendungen. Weicht das Messmaterial hinsichtlich Durchmesser, Steifigkeit oder Form deutlich davon ab, empfiehlt sich eine kundenspezifische Kalibrierung. Dafür werden etwa 5 m des kundeneigenen Materials benötigt.

Führungsrollen

Rollencode	Max. Materialgeschwindigkeit	Rollenwerkstoff
Standard	2000 m/min	Hartbeschichtetes Aluminium
Code K	3500 m/min	Hartbeschichtetes Aluminium
Code H	5000 m/min	Plasmabeschichtetes Aluminium
Code T	1000 m/min	Schwarzes POM
Code W	1000 m/min	Vernickelter Stahl
Code CE2	1000 m/min	Keramikbeschichtetes Aluminium

Geben Sie bei der Bestellung einer abweichenden Rollenausführung das Modell und den Rollencode an, beispielsweise ZED-500-K. Für Standardrollen ist kein zusätzlicher Code erforderlich.
