Digitaler Zugspannungsmesser mit schmaler Fadenführung und Farbdisplay ZEF

ZEF Digitaler Zugspannungsmesser für enge Messstellen

Digitale Messung geringer Zugspannungen an schwer zugänglichen Stellen

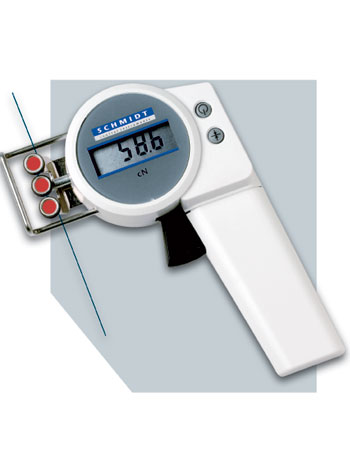

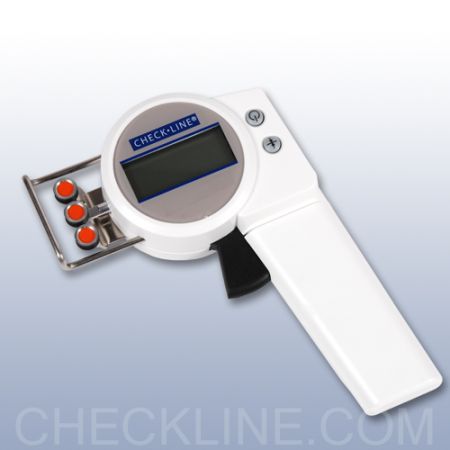

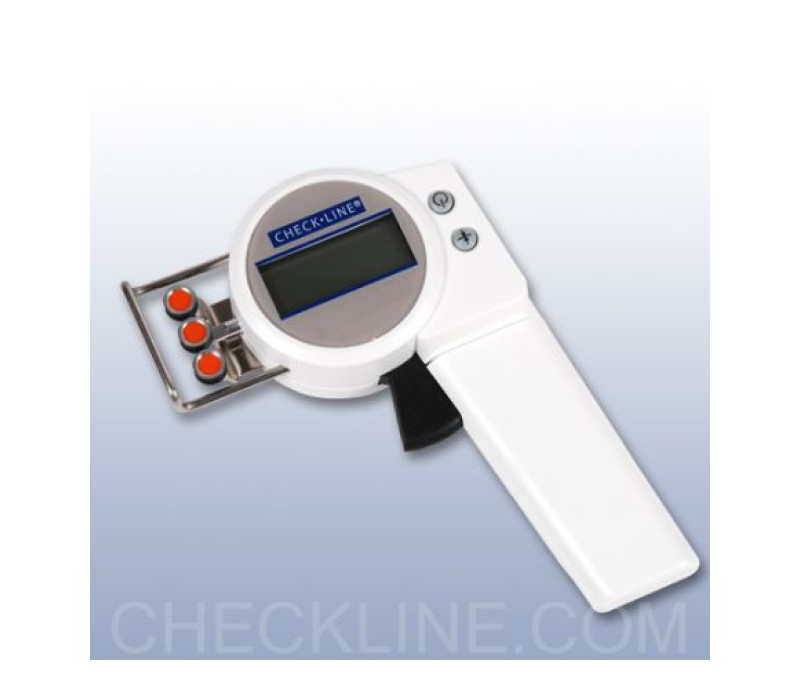

Der digitale Zugspannungsmesser ZEF misst geringe Zugspannungen an laufenden Garnen, Fasern und feinen Drähten. Durch seine schmale, 43 mm breite Fadenführung und die kleinen Führungsrollen eignet er sich besonders für Messstellen mit eingeschränktem Zugang. Die drei Modelle decken Messbereiche von 0,5 bis 200 cN ab.

Über einen Abzugshebel lassen sich die Führungsrollen zum einfachen Einlegen des laufenden Materials verschieben. Das beleuchtete TFT-Farbdisplay bietet drei Anzeigearten und dreht sich automatisch in 90°-Schritten, sodass sich die Messwerte in unterschiedlichen Messpositionen bequem ablesen lassen.

Die automatische Nullstellung, die einstellbare elektronische Dämpfung und die wählbaren Messeinheiten erleichtern die Bedienung. Das Gerät speichert eine Werkskalibrierkurve und bis zu drei kundenspezifische Kalibrierkurven für unterschiedliche Materialien.

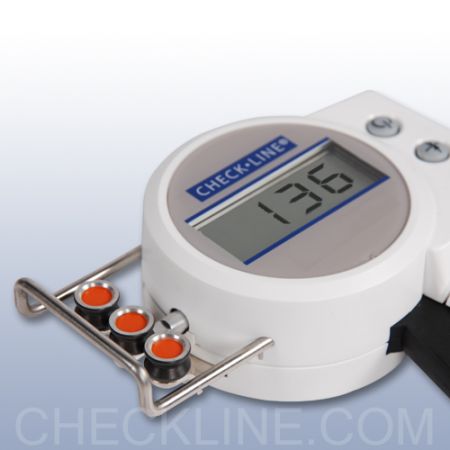

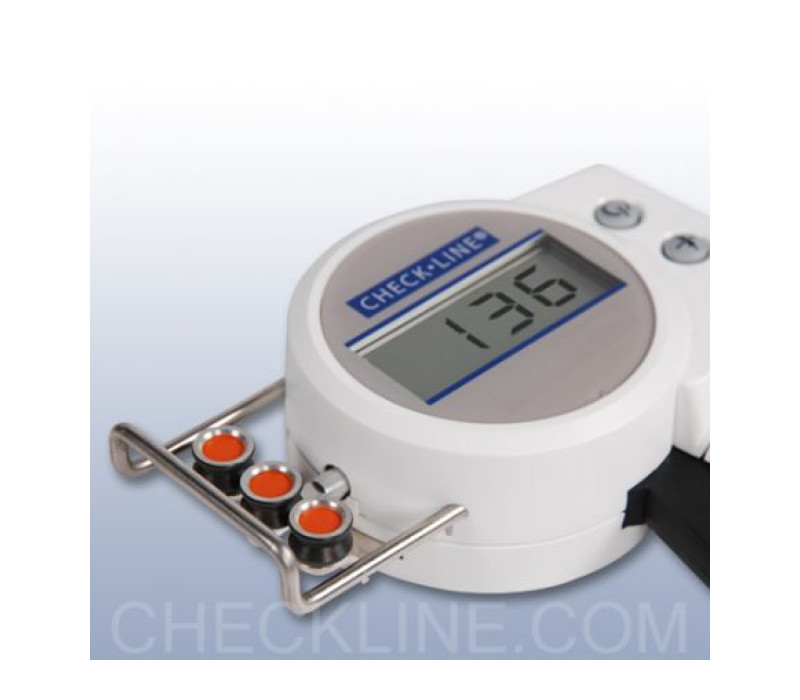

Schmale, 43 mm breite Fadenführung mit kleinen V-Nut-Rollen für schwer zugängliche Messstellen
Drei Modelle mit Messbereichen von 0,5–50,0 cN bis 1,0–200,0 cN
Über einen Abzugshebel verschiebbare Führungsrollen zum Einlegen und Herausnehmen des laufenden Materials

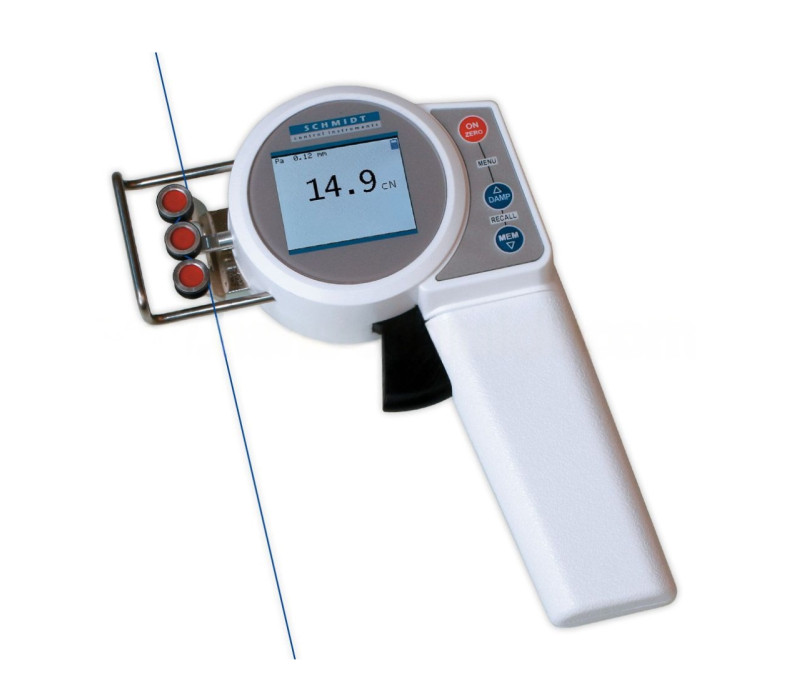

Beleuchtetes TFT-Farbdisplay mit numerischer Anzeige, Live-Balkendiagramm und Zugspannungs-Zeit-Diagramm
Automatische Displaydrehung in 90°-Schritten und Nullstellung in jeder Messposition
Wählbare Messeinheiten: cN, g, N und lb
Speicherung des letzten Messwerts, des Mittelwerts, von MIN, MAX und der Standardabweichung je Messintervall
Einstellbare elektronische Dämpfung und optische MIN/MAX-Grenzwertalarme
Eine Werkskalibrierkurve und Speicher für drei kundenspezifische Kalibrierkurven
Integrierter wiederaufladbarer LiPo-Akku für etwa 25 Stunden Dauerbetrieb
Kugelgelagerte Führungsrollen mit optionalen Rollenwerkstoffen und Geschwindigkeitsklassen

Spannungsbereiche

Modell	Messbereich	Auflösung	Fadenführungsbreite
ZEF-50	0,5–50,0 cN	0,1 cN	43 mm
ZEF-100	0,5–100,0 cN	0,1 cN	43 mm
ZEF-200	1,0–200,0 cN	0,1 cN	43 mm
Alle drei Modelle werden werkseitig mit PA-Monofilament (Polyamid), Ø 0,12 mm, kalibriert. Dieses Kalibriermaterial eignet sich für etwa 95% der Anwendungen. Weicht das Messmaterial hinsichtlich Durchmesser, Steifigkeit oder Form deutlich davon ab, empfiehlt sich eine kundenspezifische Kalibrierung. Dafür werden etwa 5 m des kundeneigenen Materials benötigt.

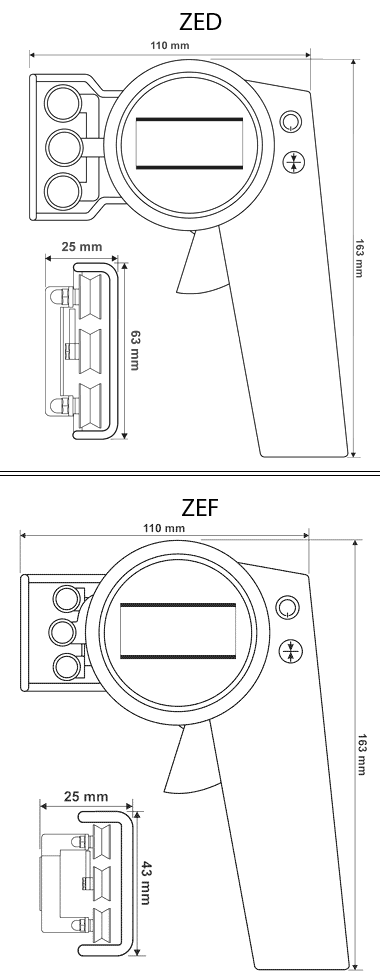

Die Abmessungen des ZEF entnehmen Sie bitte der Zeichnung. Alle Maße sind in Millimetern angegeben.

Führungsrollen

Rollencode	Max. Materialgeschwindigkeit	Rollenwerkstoff
Standard	900 m/min	Hartbeschichtetes Aluminium
Code K	2000 m/min	Hartbeschichtetes Aluminium
Code T	450 m/min	Schwarzes POM (für Spandex/Lycra)
Code W	450 m/min	Vernickelter Stahl

Geben Sie bei der Bestellung einer abweichenden Rollenausführung das Modell und den Rollencode an, beispielsweise ZEF-200-K. Für Standardrollen ist kein zusätzlicher Code erforderlich.

Digitaler Zugspannungsmesser ZEF mit integriertem wiederaufladbarem LiPo-Akku

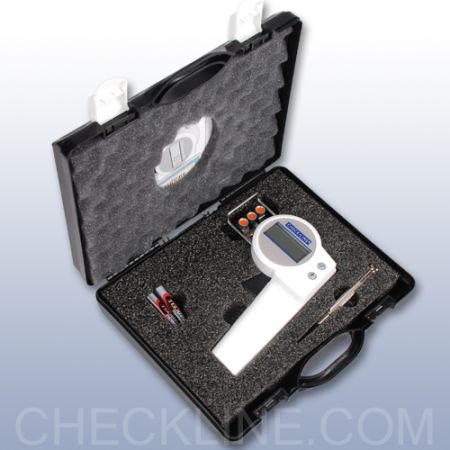

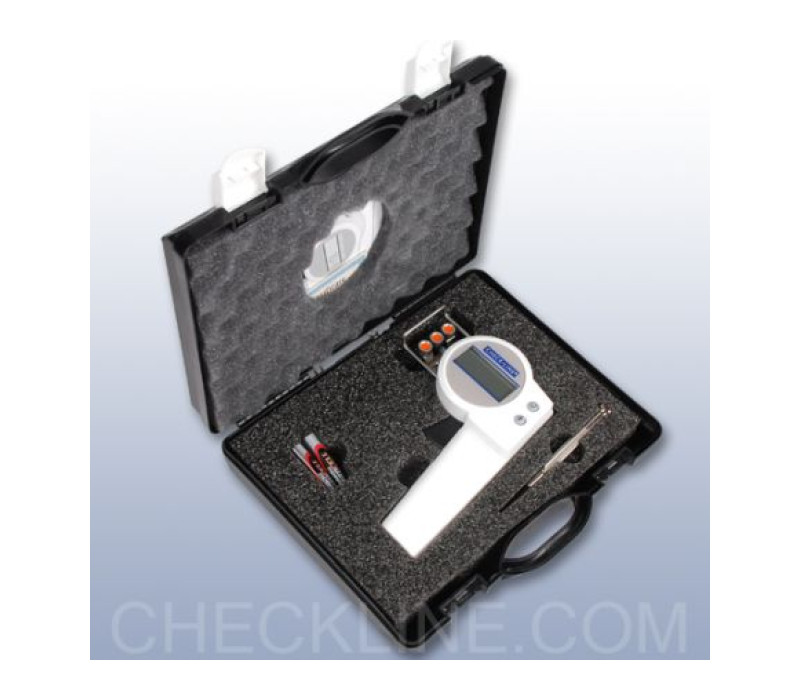

Transportkoffer
USB-Netzadapter (100–240 V) mit vier austauschbaren Steckeradaptern (EU, USA, UK und AUS/NZ)
Ladekabel
Werkszeugnis 2.1 nach EN 10204
Bedienungsanleitung auf Englisch oder Deutsch (nach Wunsch)

Ein Abnahmeprüfzeugnis 3.1 nach EN 10204 einschließlich Kalibrierbericht ist optional erhältlich.

ZEF Datenblatt

Messbereich	ZEF-50: 0,5–50,0 cN ZEF-100: 0,5–100,0 cN ZEF-200: 1,0–200,0 cN
Auflösung	0,1 cN (alle Modelle)
Genauigkeit	±1% vom Messbereichsendwert ±1 Digit (typischerweise ±0,5% vom Messbereichsendwert)
Messeinheiten	cN, g, N, lb (wählbar)
Kalibrierung	Werkskalibrierung: PA-Monofilament, Ø 0,12 mm Speicher: 1 Werkskalibrierkurve + 3 kundenspezifische Kurven
Messkopf	Breite der Fadenführung: 43 mm Nutdurchmesser der Führungsrollen: 7,4 mm
Messbereichsüberschreitung / Überlastschutz	Messbereichsüberschreitung: 10% vom Messbereichsendwert ohne Genauigkeitsgarantie Überlastschutz: 200% vom Messbereichsendwert
Stromversorgung	Integrierter wiederaufladbarer LiPo-Akku Ca. 25 h Dauerbetrieb Ca. 3,5 h Ladezeit
Betriebsbedingungen	10–45°C; max. 85% RH
Gehäuse	POM-Kunststoff; 157 × 124 × 32 mm (L × B × H) Nettogewicht ca. 200 g

Produkte

Artikel	Produkt	Preis	Menge	Aktion
126864	ZEF-100 Tension Meter Digital 0.5-100.0 cN
133995	ZEF-200 Tension Meter Digital 1-200 cN
132986	ZEF-50 Tension Meter Digital 0.5-50.0 cN

Zubehör

Artikel	Produkt	Preis	Menge	Aktion
133254	Code K_Hartbeschichtete Aluminiumwalzen - 3500 m/min
130042	Code T_POM-Führungsrollen - 1000 m/min
130208	Code W_Nickelbeschichtete Stahlführungsrollen - 1000 m/min

Alle genannten Preise verstehen sich zzgl. MwSt. und Versandkosten.
Verfügbarkeit:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns
