WT3-201, Ergonomischer Hebelbetrieb
WT3-201, Tragekoffer
WT3-201, Bearbeitbare Befestigungsplatte
WT3-201, Einstellbare Ring-Endhalterung
WT3-201, Optionale Endhalterung für Ringanschlüsse
WT3-201, USB, RS-232, Mitutoyo (Digimatic) und analoge Anschlüsse
WT3-201, Großes Display
WT3-201,

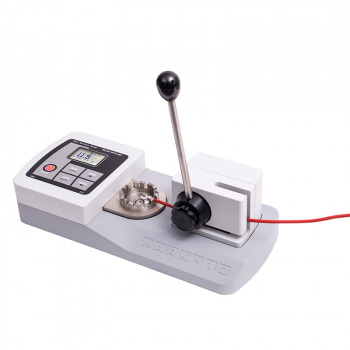

WT3-201 Auszugskraftmessgerät für Crimpverbindungen


Hergestellt in USADas neue Modell WT3-201 ist der Nachfolger des Modells WT3-200, mit geringfügigen Änderungen an den Grundabmessungen, der minimalen Prüflingslänge und der Tastatur-Grafik.

Das Auszugskraftmessgerät misst genau die Abzugskraft von Crimpverbindungen. Ein ergonomischer Hebel ermöglicht die einfache Anwendung von bis zu 1000 N der Zugkraft. Einstellbare Griffe für Drahtseilenden enthalten mehrere Kerben für Drahtdurchmesser bis AWG 3 (6,3 mm).

Ein großes, hintergrundbeleuchtetes Grafik-LCD-Display zeigt Kraft in Echtzeit und Spitzenwerten an mit einstellbaren Pass/Fail-Grenzen, Messeinheiten und mehr. Daten können auf einen Computer mittels USB, RS-232, Mitutoyo (Digimatic) oder analogem Ausgang übertragen werden. Eine analoge Balkengrafik gibt die angewandte Kraft an.

Das Messgerät ist ausgestattet mit einem eigenen Speicher für 1.000 Messungen, sowie statistische Berechnungen und Anschluss für einen Computer. Einzigartige, automatische Ausgabe / Datenspeicherung / Nullung unterstützt die Automatisierung der Prüfung. Passwortschutz stellt sicher, dass keine unbefugten Änderungen an den Daten vorgenommen werden.

Optionales Zubehör, wie beispielsweise eine optionale Ring-Endhalterung, kann verwendet werden, um Ringanschlüsse zu sichern. Eine bearbeitbare Befestigungsplatte ist geeignet für einzigartige Proben-Formen und -Größen Die optionale Tragetasche macht den Transport einfach und sicher.

Artikelummer WT3002


Merkmale

  • Misst Peak- und Echtzeitwerte
  • Ergonomischer Hebel-Betrieb produziert 1000 N
  • USB, RS-232, Mitutoyo (Digimatic) und analoge Anschlüsse
  • Automatische Ausgabe / Datenspeicherung / Nullung unterstützt die Automatisierung der Prüfung
  • Passwort-Schutz
  • Speicher für 1000 Messungen mit statischen Berechnungen und Ausgabe
  • Programmierbare Sollwertindikatoren- und Ausgänge für Pass/Fail-Bestimmung
  • High-Speed-Abtastrate von 7000 Hz erfasst genau die Spitzenkraft-Werte
  • Konfigurierbare akkustische Alarm- und Tastentöne
  • Montagebohrungen für Tischmontage
  • CE geprüft

Ähnliche Produkte

WT3-201M Motorisiertes Draht Abzugsprüfgerät


  • Wählbare Prüfgeschwindigkeit mit High-Speed-Annäherung und Rückwärtsgang
  • Auto-Start Sequenz beim Einsetzen der Probe
  • Automatischer Rücklauf/ Ausgabe/ Datenspeicherung/Nullsetzen beim Probenbruch unterstützt die Automatisierung von Testprozessen
  • 2000 Punkt-Datenspeicher mit Statistik, Ausgabe, Datum- und Zeitstempel (Datum- und Zeitstempel sind optional)

Mehr Details


Lieferumfang

Das WT3-201 wird als komplettes Set geliefert mit:

  • Universellem AC-Adapter
  • Batterien
  • Bedienungsanleitung
  • USB-Kabel
  • Software (USB-Driver, MESURTMLite Software, MESURTMgauge DEMO Software und Bedienungsanleitung)
  • NIST-Kalibrierungs-Zertifikat ohne Messdaten




(Kit wird ohne Tragekoffer geliefert )





Spezifikationen

Kapazität und Auflösung
200 x 0.1 lbF, 3200 x 2 ozF, 100 x 0.05 kgF, 1000 x 0.5 N, 1 x 0.0005 kN
Genauigkeit
± 0,2% vom Endwert
Drahtdurchmesserbereich
AWG30 - AWG 3 0,8 - 6,3 mm
Minimale Länge der Probe
152 mm, ohne Anschluss
Maximale Länge der Probe
29,2 mm
Energieversorgung Sensor:
AC oder Akku. Mehrstufige Anzeige für schwache Batterie, schaltet sich automatisch ab, wenn Stromversorgung zu niedrig ist.
Batterie-Laufzeit
Batterie-Laufzeit Hintergrundbeleuchtung ein: bis zu 7 Stunden im Dauerbetrieb
Abtastrate
7000 Hertz
Ausgänge
USB/RS-232: Konfigurierbar bis zu 115.200 Baud
Überbelastungsschutz
150% vom Endwert (Display zeigt "OVER" bei 110% und mehr)
Umgebungsbedingungen
4-38 ºC, maximum 96% Luftfeuchtigkeit
Gewicht
7,3 Kg
Garantie
3 Jahre (siehe einzelne Anweisung für weitere Details

Video Demo WT3-201M


Abmessungen

Abmessungen  WT3-201


Bestellen

Produkt


Produktname
Preis
Anzahl
WT3-201E Auszugskraftmessgerät für Kabelschuhe - 1000 N
€ 2.182,00



Zubehör


Produktname
Preis
Anzahl
WT3002 Ringkabelschuh Halterung für WT3-201(M)
€ 195,00

WT3003 Kabelschuhhalterung blank für WT3-201(M)
€ 175,00

WT3-201M - Tragekoffer
€ 250,00

AC1049 Kalibrierkit für WT3-201(M)
€ 830,00

15-1004 MesurGauge Datenverarbeitungssoftware
€ 484,00

ISO 17025 Zertifikat mit Testdaten Kraft
€ 285,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Sonderbestellung , Anfrage
