WT-205 Manueller Crimp-Zugfestigkeitstester
Wichtiger Hinweis: Das Modell WT3-201E wurde eingestellt und durch das WT-205 ersetzt.

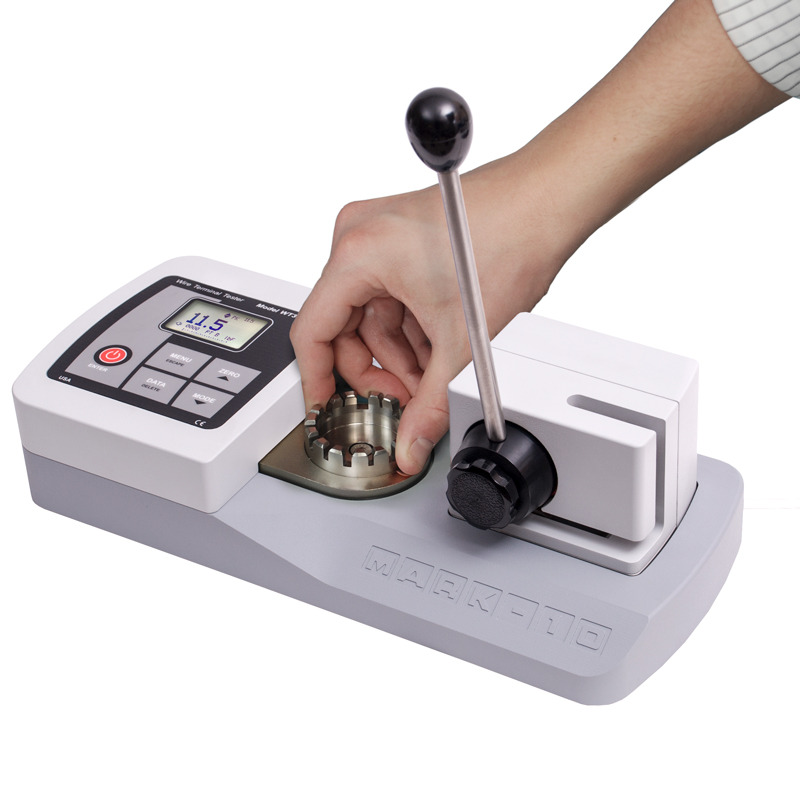

Das WT-205 ist ein manueller Crimp-Zugfestigkeitstester – auch bekannt als Crimp-Terminal-Zugtester – entwickelt zur präzisen Messung von Zugkräften an Kabelanschlüssen für zerstörende und nicht-zerstörende Prüfungen. Der manuelle Hebelmechanismus ermöglicht Kräfte bis zu 200 lbF (1.000 N) und erfüllt die UL-, ISO-, ASTM-, SAE- und MIL-Normen vollständig.
Hauptmerkmale:
- Hohe Kapazität: Misst bis zu 1.000 N (200 lbF) mit einem reibungslosen, ergonomischen Hebel für manuelle Bedienung.

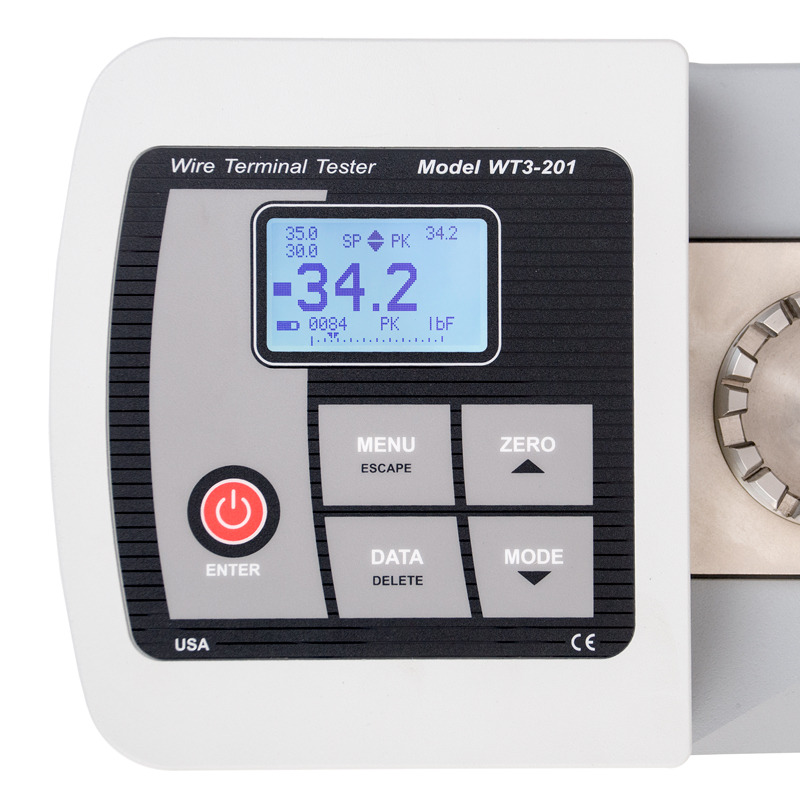

- Präzises Display: Hintergrundbeleuchtetes grafisches LCD zeigt Echtzeit- und Spitzenwerte für eine klare Datenauswertung.

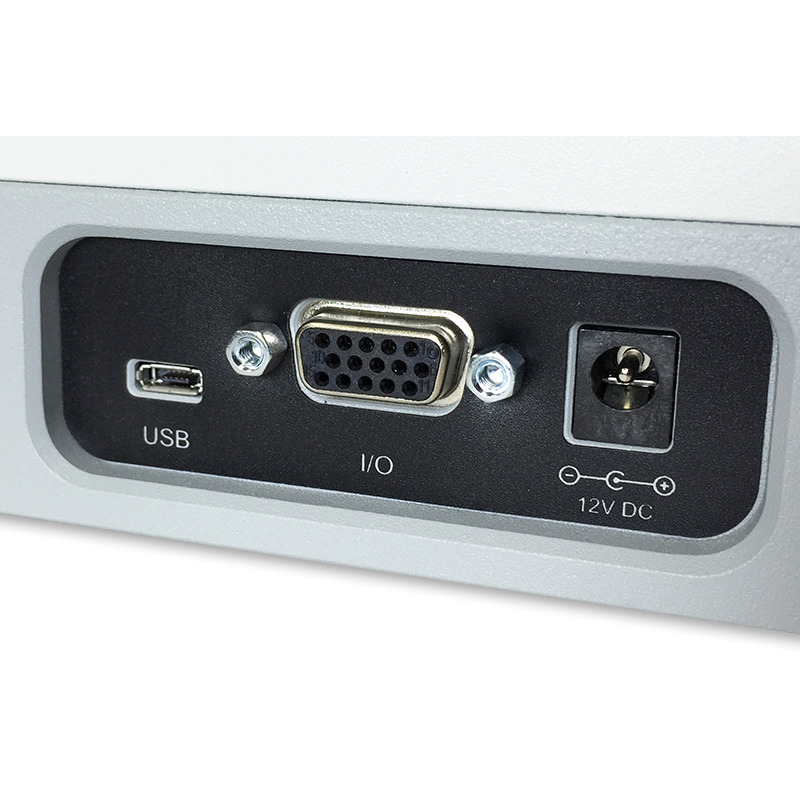

- Vielseitige Ausgänge: USB-, RS-232-, Mitutoyo (Digimatic)- und Analogausgänge für nahtlose Datenerfassung.
- Integrierter Speicher: Speichert bis zu 1.000 Messungen mit automatischer statistischer Analyse und Durchschnittsfunktion.
- Automatische Brucherkennung: Erkennt Drahtbruch automatisch, speichert Spitzenwerte und setzt das Gerät nach jedem Test zurück.

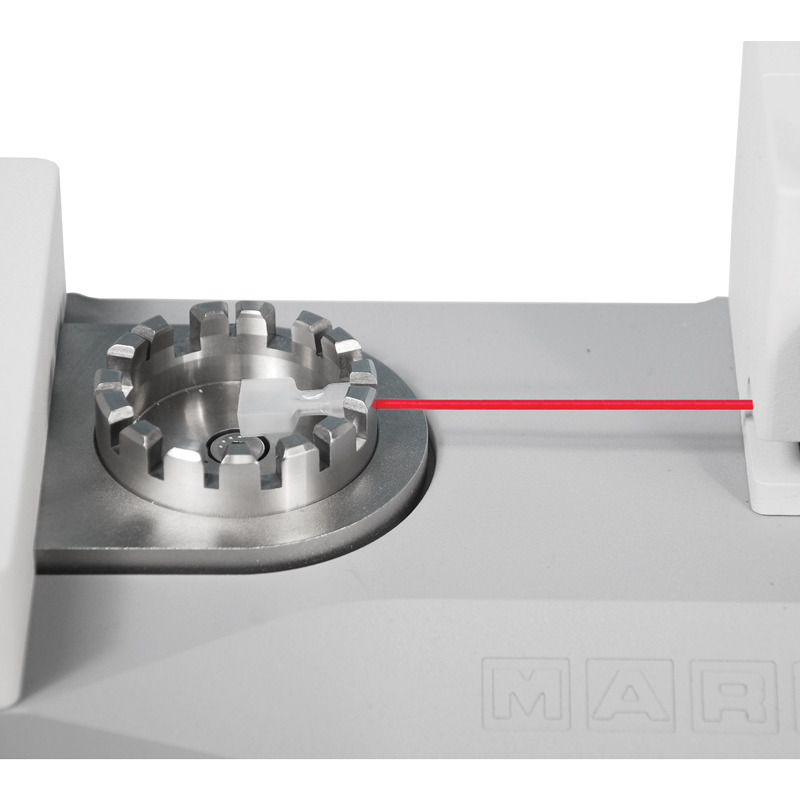

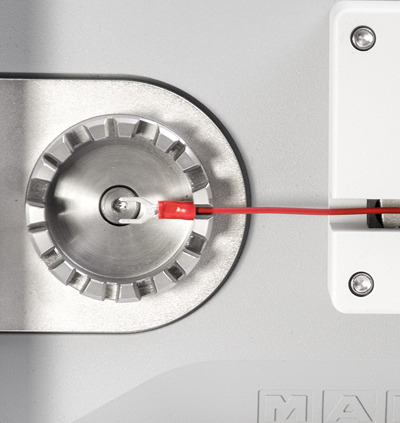

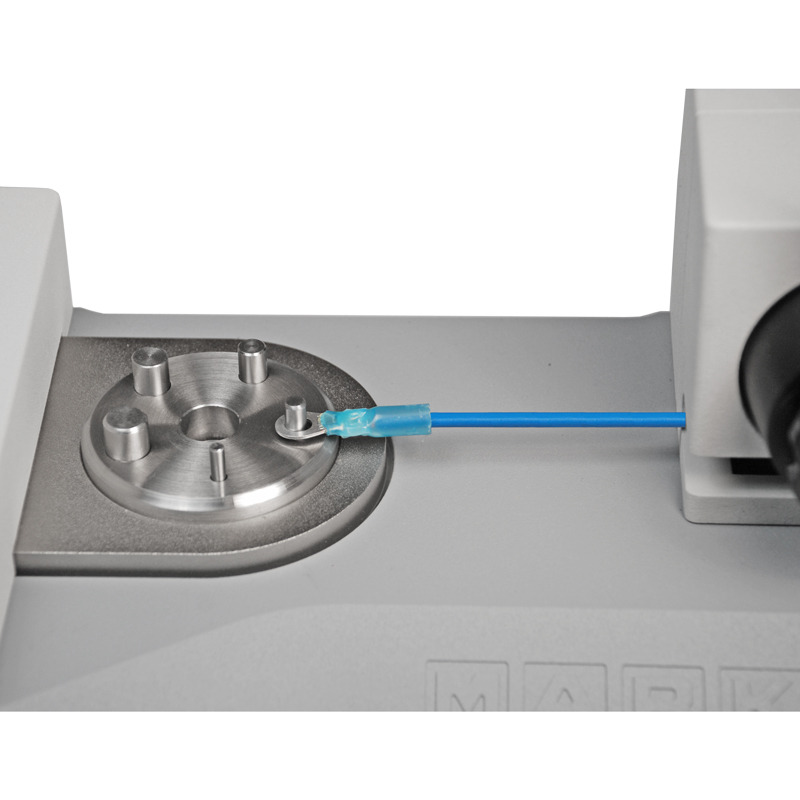

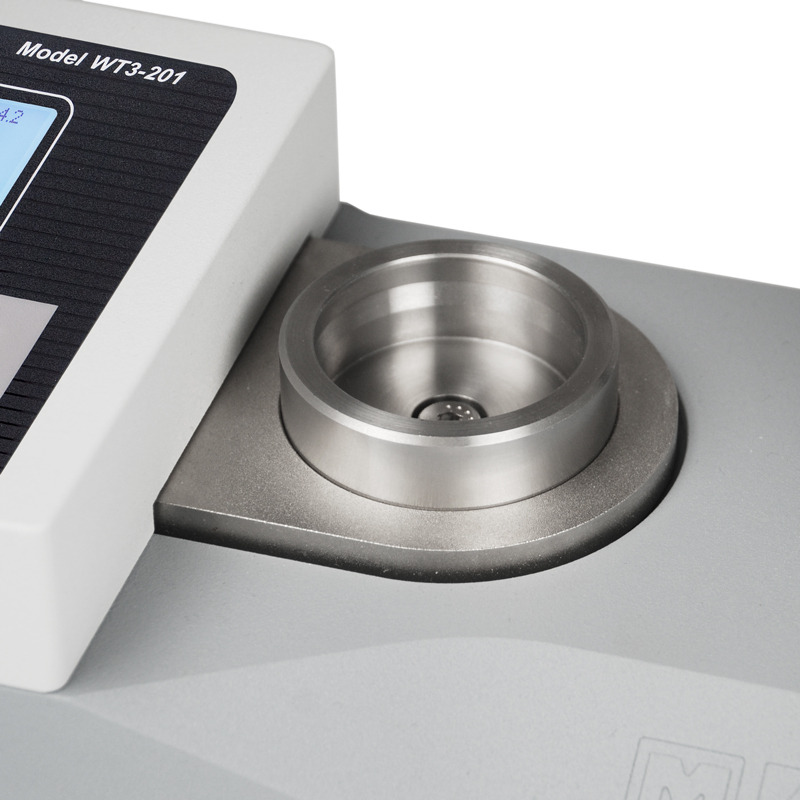

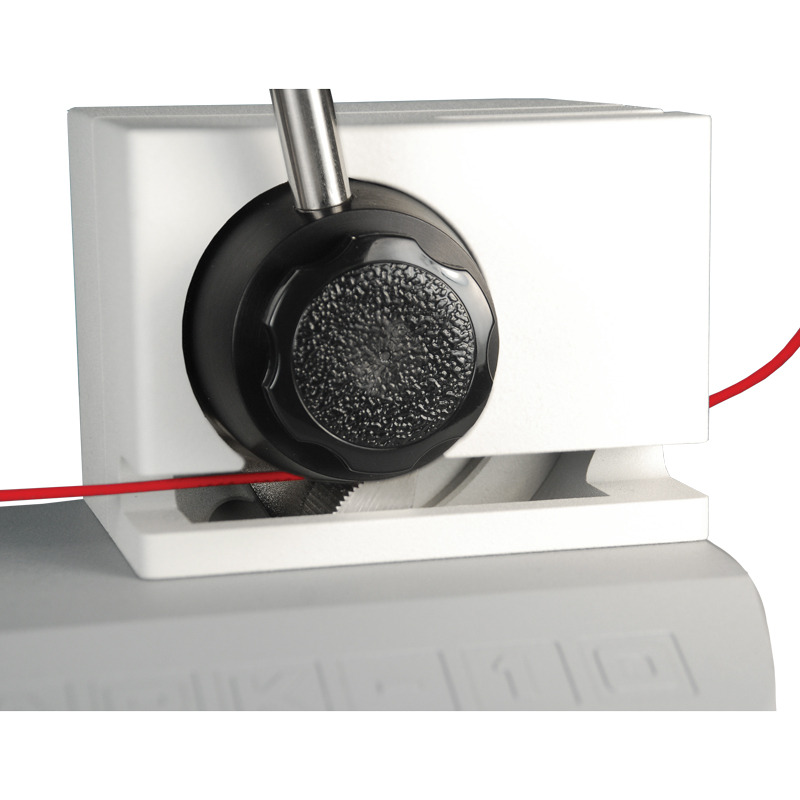

- Verstellbare Halterung: Wird mit einer Standard-Slotted-Platte für Anschlüsse bis 6,3 mm (AWG 3) und einer selbstjustierenden Keilklemmung geliefert.
- Anpassbare Konfiguration: Programmierbare Grenzwerte mit grün/roten LED-Anzeigen und konfigurierbaren akustischen Warnungen zur schnellen Qualitätsprüfung.
Wichtigste Vorteile:
- Normenkonformität: Entspricht UL 486A/B und weiteren internationalen Prüfnormen.
- Testeffizienz: Reduziert die Zykluszeit durch automatische Speicher- und Reset-Funktionen nach dem Test.
- Mobilität und Vielseitigkeit: Kompaktes, ergonomisches Design – ideal für den Labor- und Feldeinsatz bei unterschiedlichen Drahtgrößen und Isolationsarten.
Kontaktieren Sie uns für weitere Informationen oder ein individuelles Angebot. Unser technisches Team hilft Ihnen bei der optimalen Konfiguration des WT-205 für Ihre Prüfanforderungen.
Merkmale
- Abtastrate: 7.000 Hz für eine genaue Erfassung der Spitzenkraft
- Passwortschutz: Verhindert unbefugte Änderungen an Testparametern
- Befestigungslöcher: Integriert für eine sichere Tischmontage.

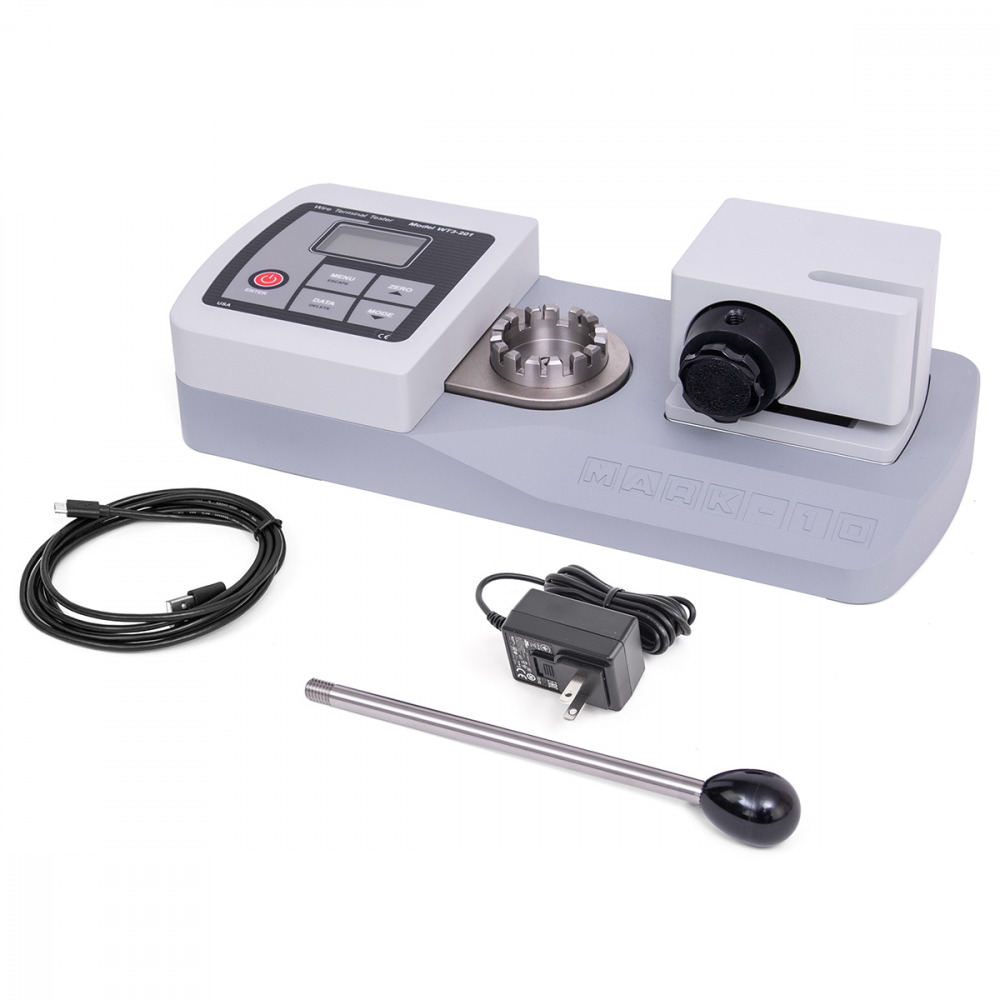

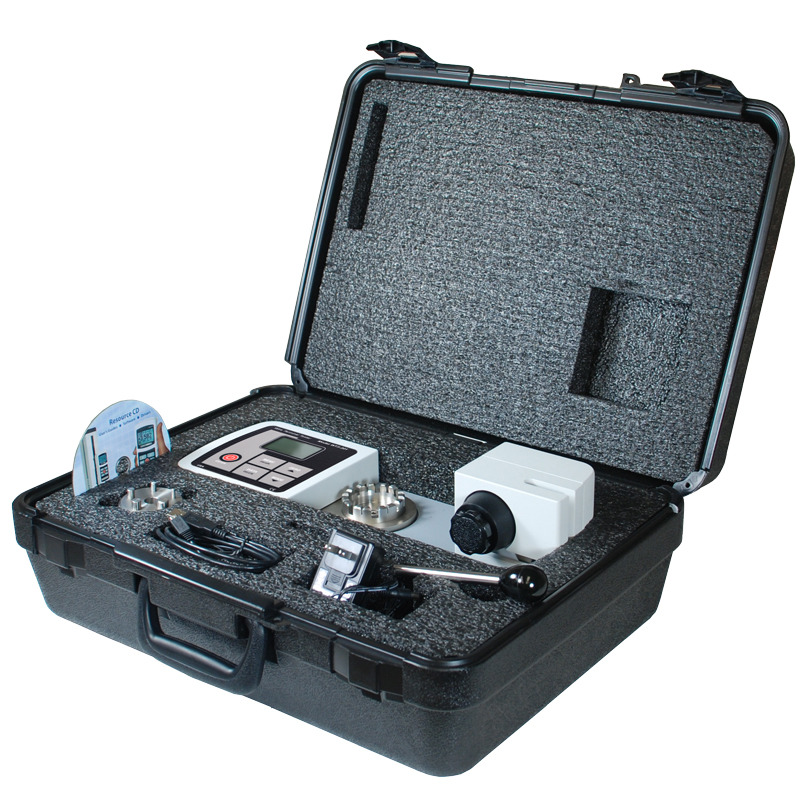

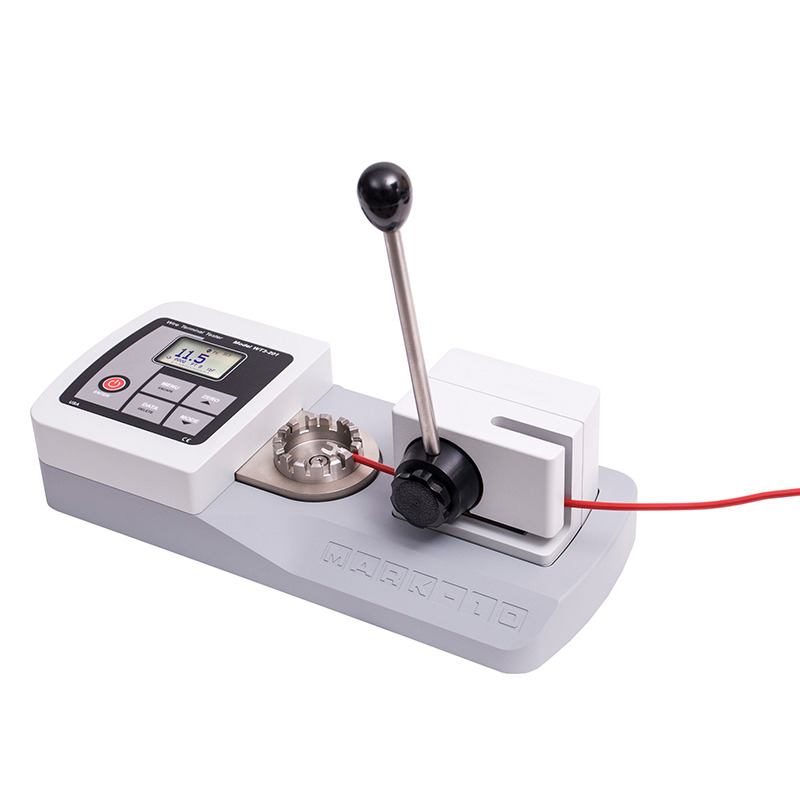

Der WT-205 Wire Crimp Pull Tester wird wie links abgebildet geliefert und umfasst das folgende Zubehör:
- Abnehmbarer Hebel
- USB-Kabel
- Batterie
- Netzteil
- Kalibrierzertifikat des Herstellers (ohne Daten)
- Handbuch
- (Kalibrierzertifikat mit Daten - optional erhältlich )
| Funktion | Code | Beschreibung |
|---|---|---|
| Profile | WF010 | Ermöglicht das Speichern und Abrufen von Testsätzen, einschließlich Geschwindigkeit, Gut/Schlecht-Grenzen, Maßeinheiten und mehr. Bis zu 500 Profile können gespeichert werden. |
| Datums- und Zeitstempel | WF013 | Fügt jedem gespeicherten Datenpunkt automatisch einen Datums- und Zeitstempel hinzu. |
| Komplettes Optionspaket | WFCOMP-205 | Enthält alle oben aufgeführten optionalen Funktionen. |
Alle diese optionalen Funktionen können entweder bei der Bestellung erworben oder später über eine einfache softwarebasierte Aktivierung freigeschaltet werden. Ein vollständiges Optionspaket ist ebenfalls erhältlich und bietet alle Funktionen zu einem vergünstigten Paketpreis. **Das Prüfgerät wird im Demomodus geliefert, in dem alle optionalen Funktionen für 160 Betriebsstunden aktiviert sind.** |
||
Abmessungen
Der WT-205 Manual Crimp Pull Tester verfügt über ein kompaktes Tischdesign, das sich ideal für Produktions- und Laborumgebungen eignet. Das robuste Aluminiumgehäuse sorgt für Stabilität während der Prüfungen und bleibt dennoch leicht genug für einen einfachen Standortwechsel.
- Gesamtlänge: 426,7 mm (16,8 in)
- Breite: 177,8 mm (7,0 in) – 195,6 mm (7,7 in) einschließlich Hebel
- Höhe: 90,2 mm (3,5 in) – 118,4 mm (4,7 in) je nach Hebelposition
- Grundfläche: 367,1 mm × 138,4 mm (14,5 in × 5,5 in)
- Befestigungslöcher: Drei 1/4-20 UNC-2B Gewindebohrungen, 0,350 in tief
- Gewicht (ca.): 6,5 kg (14,3 lb)
Dank seiner kompakten Bauform lässt sich der WT-205 problemlos in Arbeitsplätze oder mobile Kalibrierstationen integrieren, ohne Prüfgenauigkeit oder Ergonomie zu beeinträchtigen.
WT-205M Motorisierter Crimp-Zugtester
- Testprofilkompatibilität: Speichert bis zu 500 Testaufbauten für verschiedene Anwendungen (optionale Funktion).
- Optische und akustische Anzeigen:Grüne/rote LED-Leuchten und konfigurierbare Alarme für Tests mit programmierten Grenzwerten
Mehr Details
Zubehör

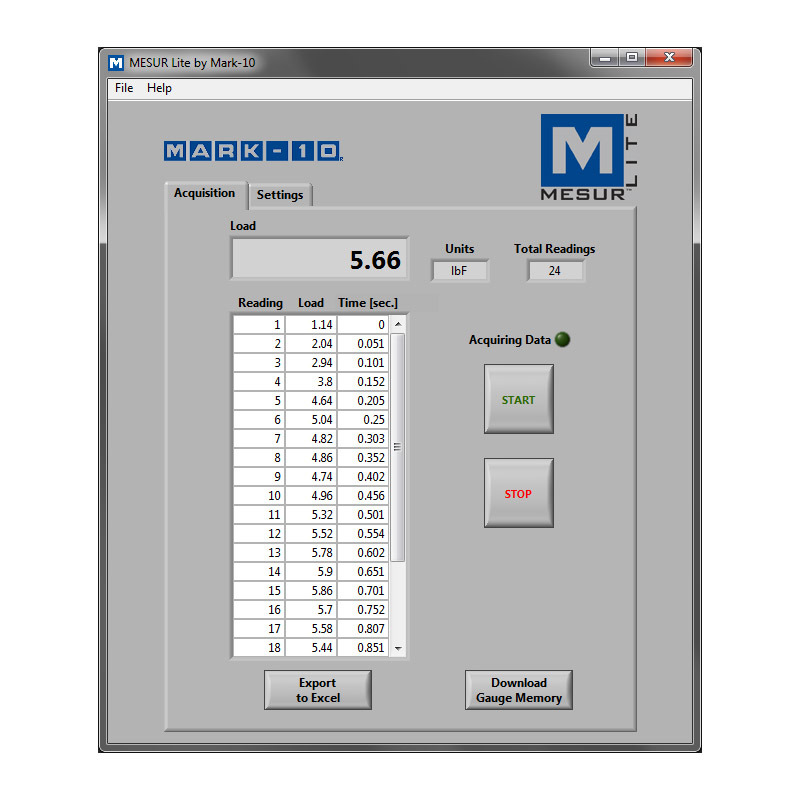

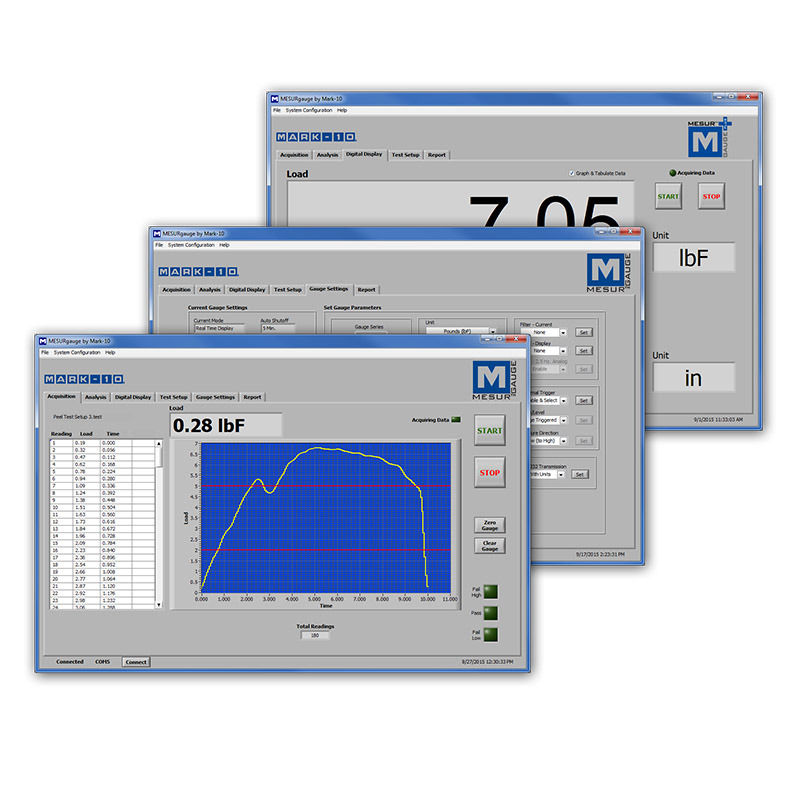

MESURgauge Mesurgauge Software für Belastungs- und Bewegungsanalyse
- Echtzeit-Tabellen und Grafiken zeigen Belastung vs Zeit oder Belastung vs Bewegung an
- Sendet Daten von einem Kraft- oder Drehmomentmessgerät zum PC zur weiteren Analyse
- Konfigurierbare Start- und Stopauslöser (Zeit, Belastung, Probenanzahl, oder Bewegung)
Mehr Details
Spezifikationen
| Kapazität x Auflösung | 1000 x 0,5 N 1 x 0,0005 kN 200 x 0,1 lbF 3200 x 2 ozF 100 x 0,05 kgF |
| Genauigkeit | ±0,2 % vom Skalenendwert |
| Drahtdurchmesserbereich | 0,3 - 6,3 mm |
| Mindestprobenlänge | 53,3 mm, ohne Abschluss |
| Maximale Probendehnung | 43,2 mm |
| Leistung | Netzteil: 100–240 V Wechselstrom, 50–60 Hz, 0,3 A Batterie: wiederaufladbarer 8,4-V-NiMH-Akku. Die Anzeige „Batterie schwach“ erscheint, wenn der Akkustand niedrig ist, und der Tester schaltet sich automatisch aus, wenn die Ladung einen kritischen Punkt erreicht |
| Akkulaufzeit | Hintergrundbeleuchtung ein: bis zu 7 Stunden Dauerbetrieb Hintergrundbeleuchtung aus: bis zu 24 Stunden Dauerbetrieb |
| Abtastrate | 7000 Hz |
| Ausgänge | USB / RS-232: Konfigurierbar bis 115.200 Baud Mitutoyo (Digimatic): Serieller BCD, geeignet für alle Mitutoyo SPC-kompatiblen Geräte Analog: ±1 VDC, ±0,25 % des Skalenendwerts bei voller Kapazität Sollwerte: Drei Open-Drain-Leitungen |
| Sichere Überlastung | 150 % des Skalenendwerts (bei 110 % und darüber zeigt die Anzeige „OVER“ an) |
| Gewicht | 7,3 kg |
| Versandgewicht | 11 kg |
| Garantie | 3 Jahre |
