WT-205M Motorisierter Crimp-Zugtester
Wichtiger Hinweis: Das Modell WT3-201M wurde eingestellt und durch den WT-205M ersetzt.
Der WT-205M ist ein motorisierter Crimp-Zugtester, entwickelt für zerstörende und nicht-zerstörende Prüfungen gemäß UL-, ISO-, ASTM-, SAE- und MIL-Normen. Dieses hochpräzise Gerät misst Kräfte bis zu 1.000 N (200 lbF) und bietet automatisierte Funktionen, die den Prüfprozess von Crimpverbindungen optimieren und maximale Wiederholbarkeit gewährleisten.
Hauptmerkmale
- Hohe Messkapazität: Misst bis zu 1.000 N (200 lbF) mit präzisem, motorisiertem Antrieb.
- Modernes Display: Hinterleuchtetes grafisches LCD mit Echtzeit- und Spitzenwertanzeige, wählbaren Einheiten und Gut/Schlecht-Indikatoren.
- Flexible Testkonfiguration: Unterstützt „Pull-to-Break“, „Pull-to-Load“ und „Hold-at-Load“ Prüfabläufe (optional).
- Automatisierte Tests: Automatisches Zurückfahren nach Bruch, Auto-Zero-Funktion sowie Datenspeicherung mit Übertragungsmöglichkeit.
- Umfassende Konnektivität: USB, RS-232, Mitutoyo (Digimatic) und analoge Ausgänge zur einfachen Datenerfassung.
- Datenspeicherung und Profile: Speicherung von bis zu 2.000 Messungen mit Datums-/Zeitstempel (optional) und bis zu 500 Testprofilen (optional).
- Verstellbare Klemmenaufnahme: Für Leiterdurchmesser bis AWG 3 (6,3 mm) mit selbstjustierender Keilklemmung.
- Systemsicherheit: Passwortgeschützter Zugriff verhindert unautorisierte Parameteränderungen und schützt die Datenintegrität.
Hauptvorteile
- Effizienter Betrieb: Reduziert die Prüfzeit durch automatische Rücklauf- und Nachbruchfunktionen.
- Präzision und Zuverlässigkeit: Eine Abtastrate von 7.000 Hz gewährleistet exakte Erfassung der Spitzenkraft.
- Inklusive Datenerfassungssoftware: Geliefert mit MESUR® Lite zur Datenaufzeichnung, Excel-Export und grafischen Ergebnisanzeige.
- Vielseitige Anwendung: Kompatibel mit verschiedenen Draht- und Isolationsarten (Materialprüfung vor Kauf empfohlen).
Möchten Sie ein individuelles Angebot oder eine Musterprüfung durchführen? Kontaktieren Sie uns.
Merkmale
- Testprofilkompatibilität: Speichert bis zu 500 Testaufbauten für verschiedene Anwendungen (optionale Funktion).
- Optische und akustische Anzeigen:Grüne/rote LED-Leuchten und konfigurierbare Alarme für Tests mit programmierten Grenzwerten

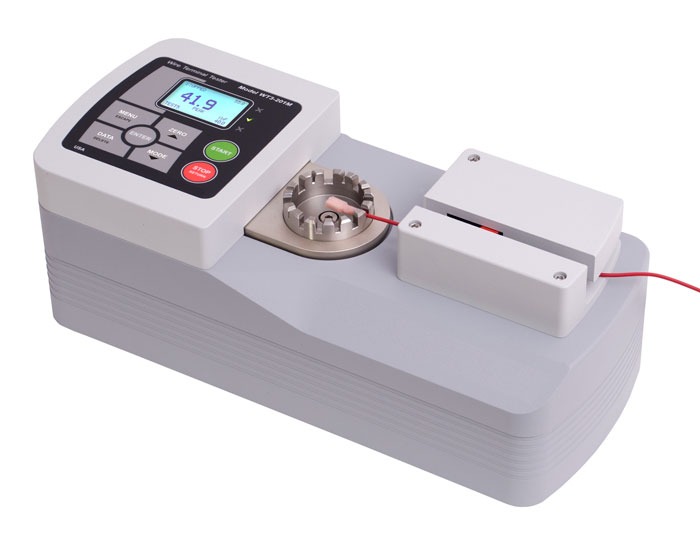

Der WT-205M Motorisierte Crimp-Zugtester wird wie links abgebildet geliefert und enthält folgendes Standardzubehör:
- USB-Kabel
- Netzkabel
- Kalibrierzertifikat des Herstellers (ohne Messdaten)
- Bedienungsanleitung
- Basis-Datenerfassungssoftware MESUR® Lite
- Optional: Kalibrierzertifikat mit Messwerten (auf Anfrage erhältlich)
.jpg )
| Funktion | Artikel-Nr. | Beschreibung |
|---|---|---|
| Profile | WF010 | Ermöglicht das Speichern und Abrufen vollständiger Testsatzparameter, einschließlich Geschwindigkeit, Gut/Schlecht-Grenzen, Maßeinheiten usw. Bis zu 500 Profile können gespeichert werden, um eine schnelle Einrichtung zu ermöglichen. |
| Zug bis Solllast | WF011 | Das Gerät stoppt automatisch, wenn die festgelegte Zielkraft erreicht ist, was eine präzise Kontrolle bei nicht-zerstörenden Prüfungen ermöglicht. |
| Last halten | WF012 | Der Tester hält eine definierte Last für eine voreingestellte Zeit, ideal zur Beurteilung der Haltekraft oder Langzeitstabilität von Crimpverbindungen. |
| Datums- und Zeitstempel | WF013 | Fügt jedem gespeicherten Datensatz automatisch einen Datums- und Zeitstempel hinzu, um Rückverfolgbarkeit und Dokumentation sicherzustellen. |
| Komplettes Optionspaket | WFCOMP-205M | Enthält alle oben aufgeführten optionalen Funktionen zu einem reduzierten Paketpreis. |
Alle optionalen Funktionen können beim Kauf bestellt oder später über eine einfache Softwareaktivierung freigeschaltet werden. **Das Gerät wird im Demo-Modus geliefert, in dem alle optionalen Funktionen für 160 Betriebsstunden aktiviert sind.** |
||
Abmessungen
Abmessungen des WT-205M
Der WT-205M Motorisierte Crimp-Zugtester verfügt über ein kompaktes Tischdesign mit einem robusten Aluminiumgehäuse, das während des Betriebs eine hohe Stabilität gewährleistet und gleichzeitig eine geringe Stellfläche beibehält. Seine Bauweise macht ihn ideal für Produktions- und Laborumgebungen, in denen Platzersparnis und Wiederholbarkeit entscheidend sind.
- Gesamtlänge: 426,7 mm (16,8 in)
- Breite: 177,8 mm (7,0 in)
- Höhe: 130,2 mm (5,1 in) – 141,9 mm (5,6 in)
- Grundfläche: 367,1 mm × 138,4 mm (14,5 in × 5,5 in)
- Befestigungslöcher: Drei 1/4-20 UNC-2B Gewindebohrungen, 0,350 in tief
- Gewicht (ca.): 7,0 kg (15,4 lb)
Dank seiner soliden Konstruktion und kompakten Bauform lässt sich der WT-205M problemlos in Prüftische, Kalibrierstationen oder Qualitätssicherungsarbeitsplätze integrieren und bietet bei jeder Messung konstante und zuverlässige Leistung.
WTT Auszugskraftmessgerät für Kabelschuhe
- Messung der Auszugskraft wahlweise bis zu 50 kg oder 100 kg
- Programmierbare Höchst- und Tiefstwerte ermöglichen visuellen und akustischen Alarm beim Überschreiten von Grenzwerten
- Bis zu 500 Messungen können im Datenspeicher gemessen werden
Mehr Details
WTT-HD Schwerbelastbares, horizontales Auszugskraftmessgerät
- Zum Testen der Auszugskraft von elektrischen Kabeln, Crimpverbindungen, Verbindungen und allen anderen Auszugskrafttests
- Messbereich: 0-100 kg / 0-1000N
Mehr Details
WT-205 Manueller Crimp-Zugfestigkeitstester
- Abtastrate: 7.000 Hz für eine genaue Erfassung der Spitzenkraft
- Passwortschutz: Verhindert unbefugte Änderungen an Testparametern
- Befestigungslöcher: Integriert für eine sichere Tischmontage.
Mehr Details
Zubehör
MESURgauge Mesurgauge Software für Belastungs- und Bewegungsanalyse
- Echtzeit-Tabellen und Grafiken zeigen Belastung vs Zeit oder Belastung vs Bewegung an
- Sendet Daten von einem Kraft- oder Drehmomentmessgerät zum PC zur weiteren Analyse
- Konfigurierbare Start- und Stopauslöser (Zeit, Belastung, Probenanzahl, oder Bewegung)
Mehr Details
Spezifikationen
| Kapazität x Auflösung: | 1.000 x 0,5 N | 1 x 0,0005 kN |
| Genauigkeit: | ±0,2 % vom Skalenendwert |
| Drahtstärkenbereich: | 0,3 – 6,3 mm Durchmesser, einschließlich Isolierung |
| Probenlängenbereich: | 53,3 mm, ohne Abschluss |
| Max. Dehnung: | 58,4 mm |
| Geschwindigkeitsbereich: | Prüfgeschwindigkeit: 10 - 300 mm/min [0,4 - 12,0 in/min] Annäherungs-/Rücklaufgeschwindigkeit: 300 - 625 mm/min [12,0 - 25,0 in/min] Rücklaufgeschwindigkeit: 300 - 1.125 mm/min [12,0 - 45,0 in/min] |
| Genauigkeit der Geschwindigkeitseinstellung: | ±0,2 % |
| Drehzahländerung mit Last: | ±0 % [Schrittmotorbetrieben] |
| Leistung: | Universaleingang 80–240 V AC, 50/60 Hz |
| Abtastrate: | 7.000 Hz |
| Ausgänge: | USB / RS-232: Konfigurierbar bis 115.200 Baud. Mitutoyo:Serieller BCD, geeignet für alle Mitutoyo SPC-kompatiblen Geräte. Analog: ±1 VDC bei Kapazität, ±0,25 % vom Endwert. Allgemeiner Einsatz: Drei Open-Drain-Ausgänge, ein Eingang. Sollwerte: Drei Open-Drain-Leitungen. |
| Überlastschutz: | Der Motor stoppt bei 120 % des vollen Skalenwerts des Kraftsensors (bei 110 % und darüber zeigt die Anzeige „OVER“ an) |
| Gewicht: | 12,7 kg |
| Versandgewicht: | 15 kg |
| Umweltanforderungen: | 5-40° C - 96 % Luftfeuchtigkeit, nicht kondensierend |
| Garantie: | 3 Jahre |
