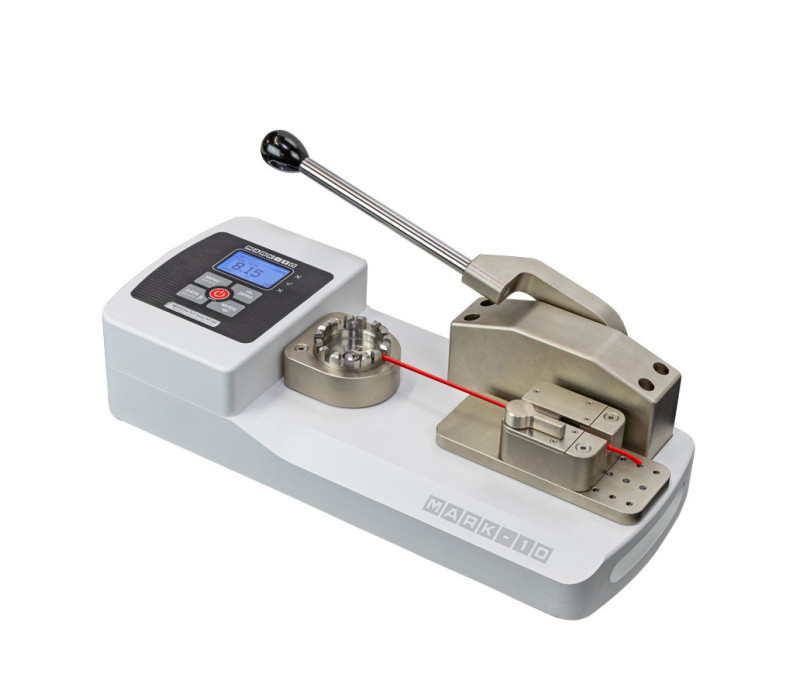

WT-205 Draht Abzugsprüfgerät

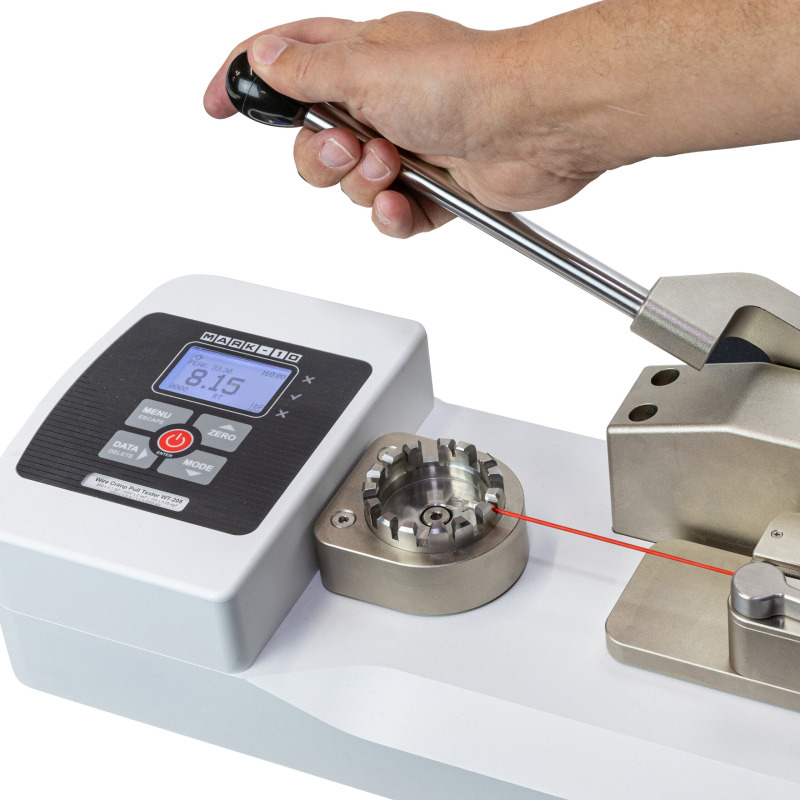

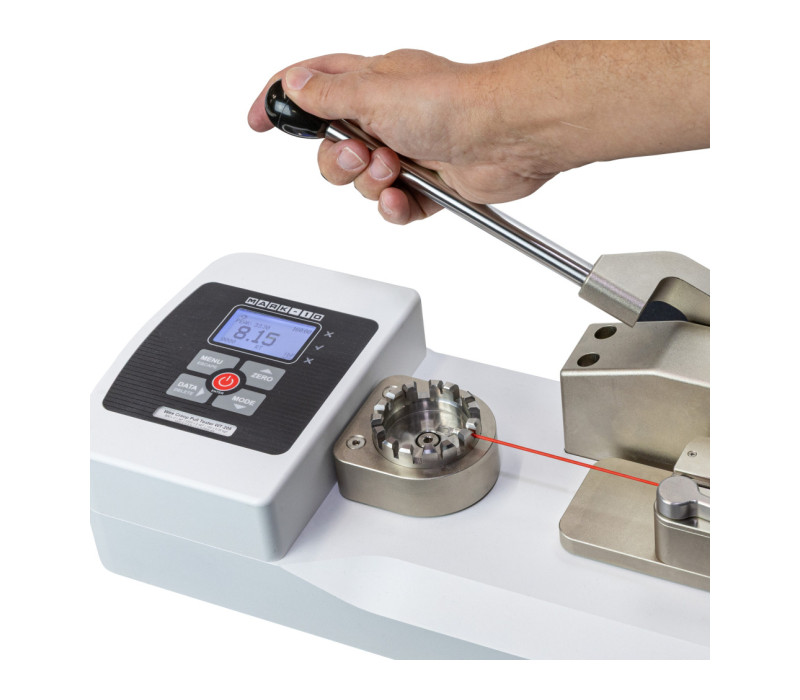

WT-205 ist mit einem ergonomischen Hebel ausgestattet, um einfach Kraft auszuüben und die Sonde freizugeben

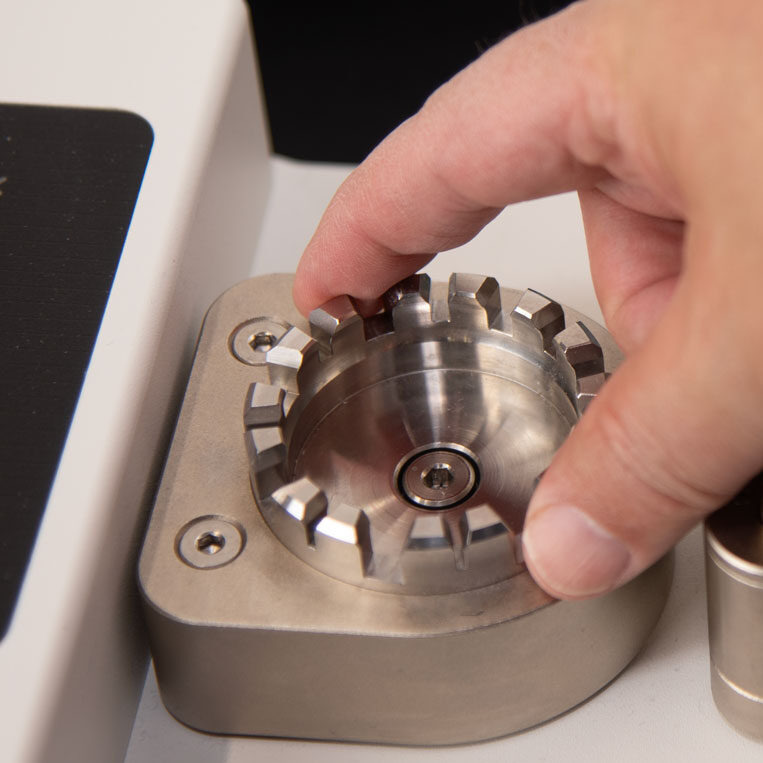

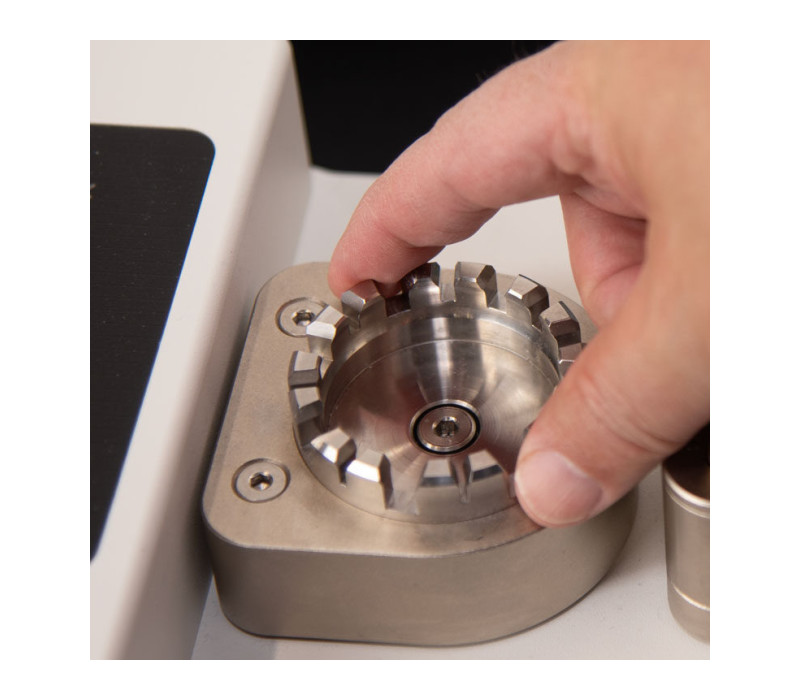

Die Drahtklemmenhalterung ist für Drahtdurchmesser bis zu 6,3 mm (0,25 Zoll) geeignet und kann auf die gewünschte Größe gedreht werden

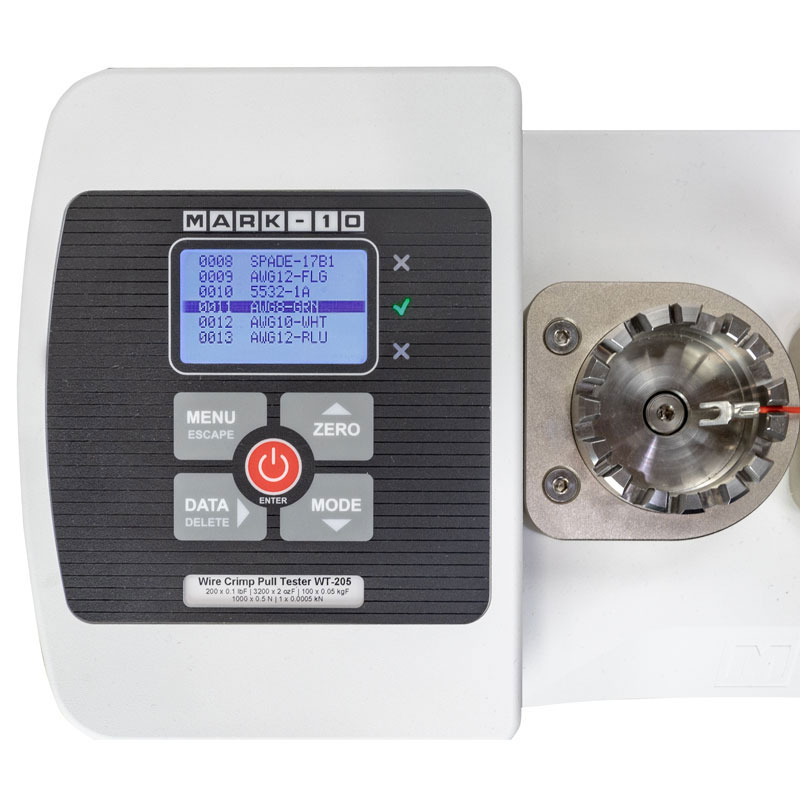

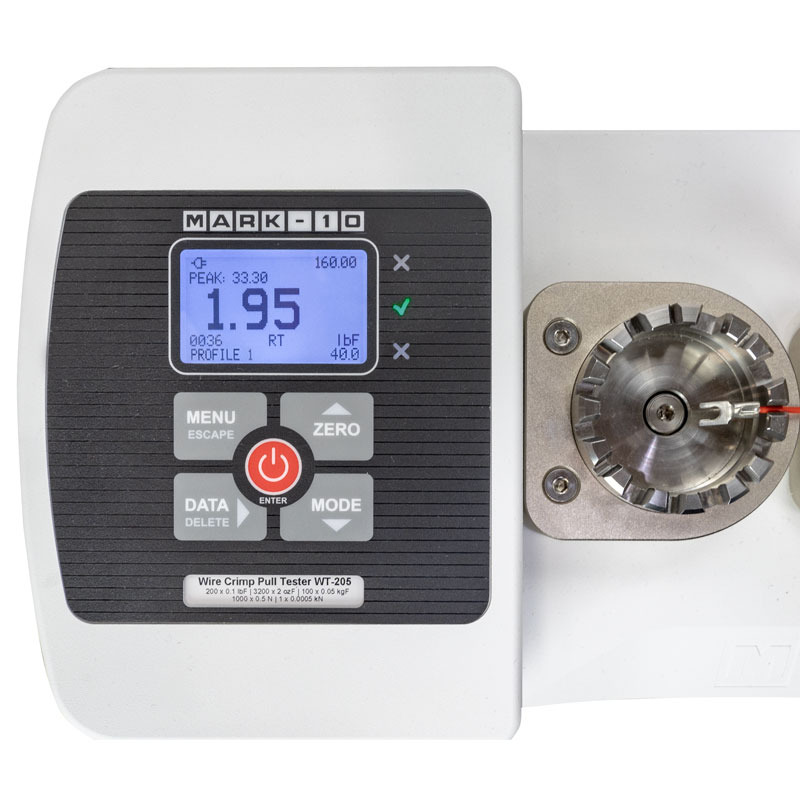

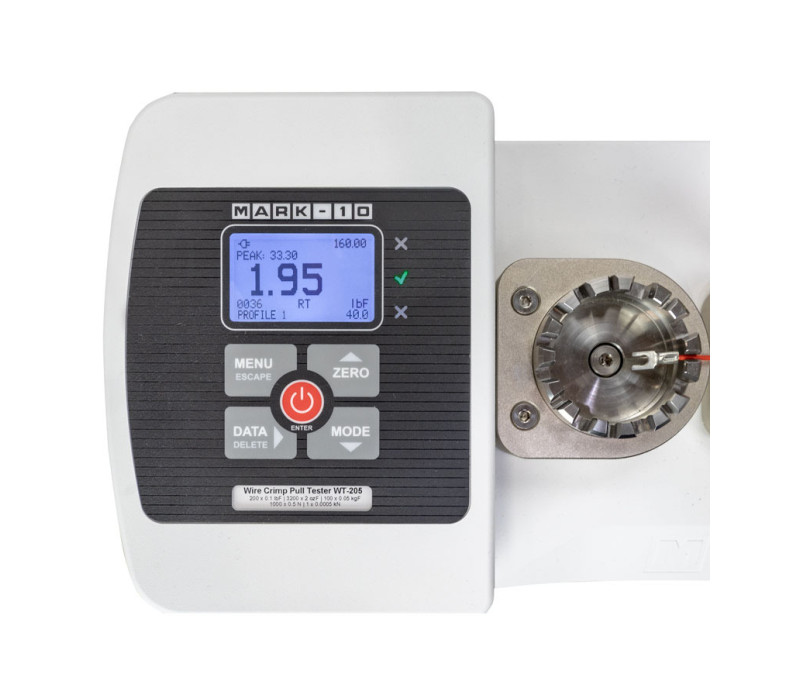

Das große Grafikdisplay und die intuitive Menüstruktur erleichtern die Einrichtung und Bedienung dieses Messgeräts

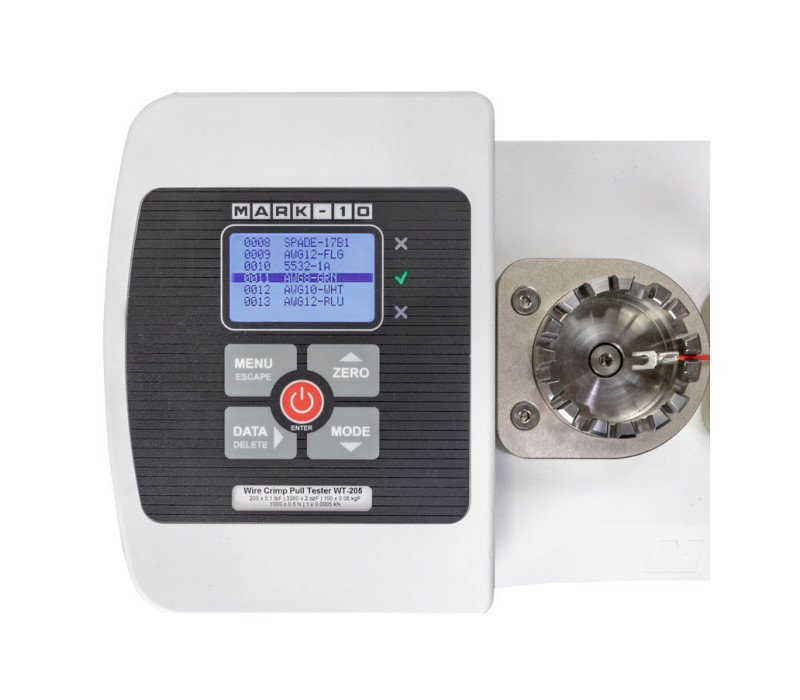

Speichern und sammeln Sie mehrere Profile für einen schnellen und präzisen Wechsel zwischen verschiedenen Prüfmethoden. Profilnamen können bis zu 10 alphanumerische Zeichen enthalten

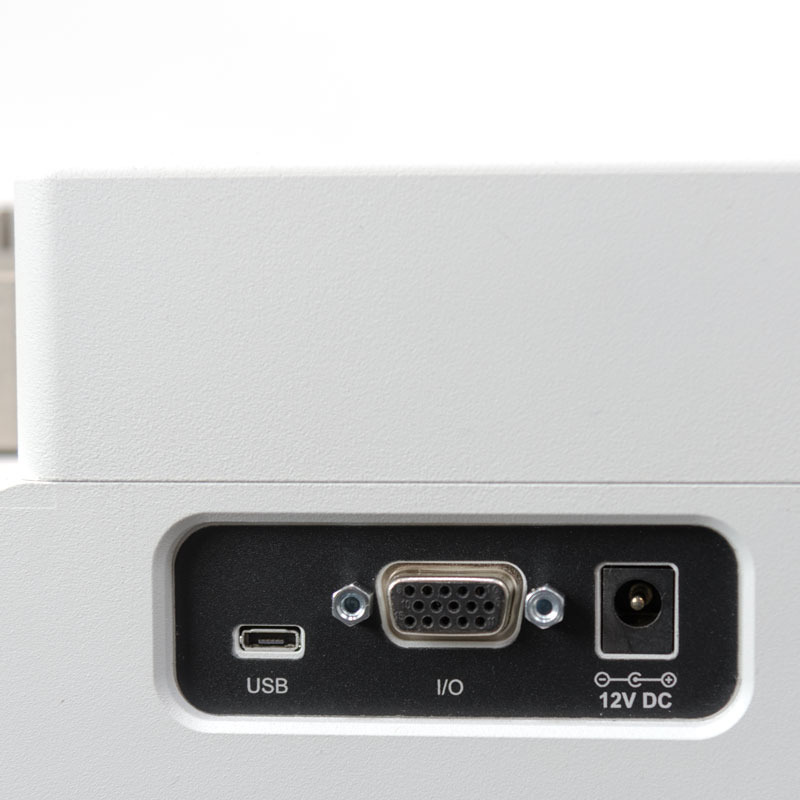

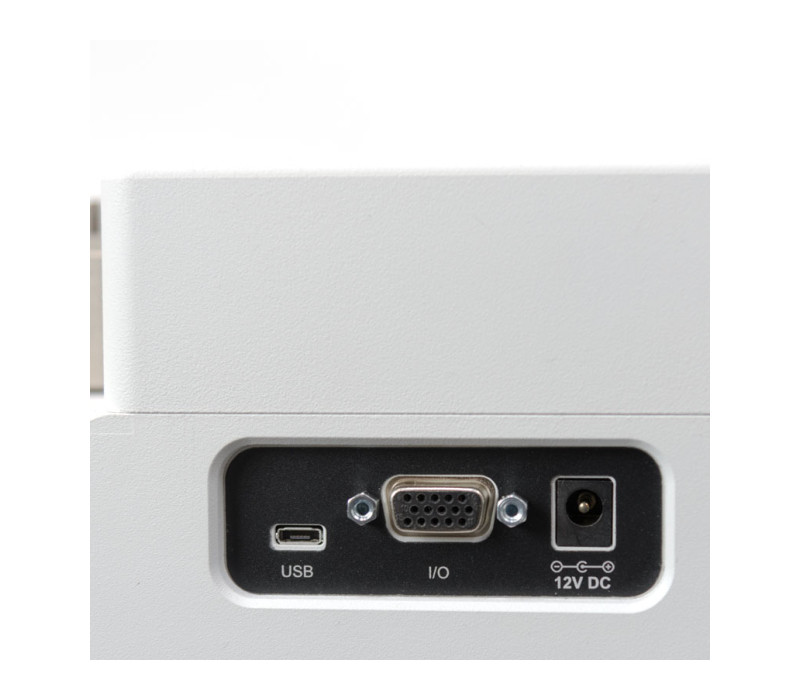

Der WT-205 wird über ein Netzteil oder einen Akku mit Strom versorgt. Die Datenübertragung erfolgt über USB, RS-232, Mitutoyo (Digimatic) und analoge Ausgänge

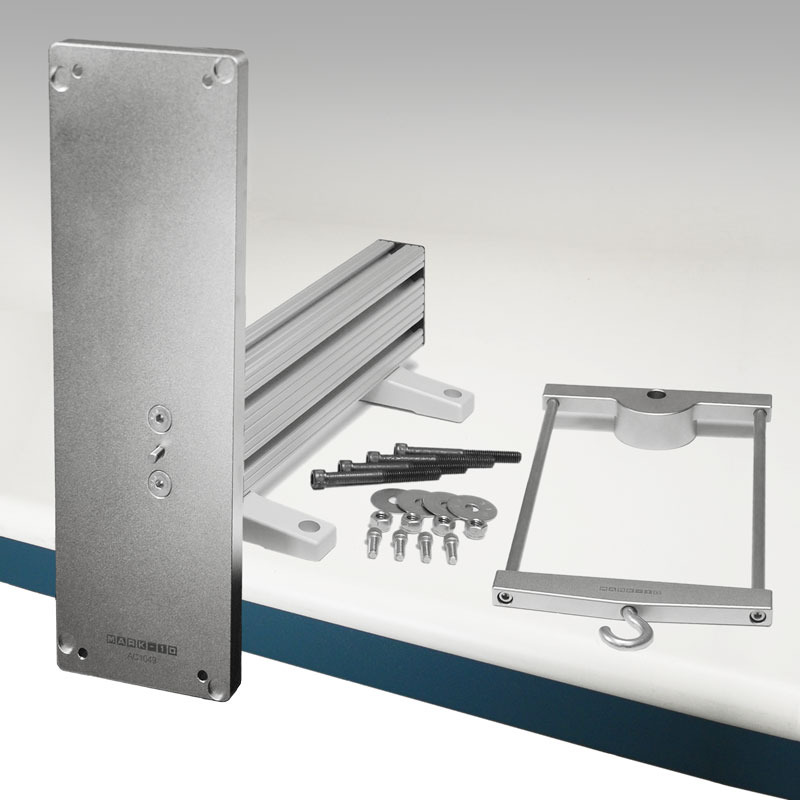

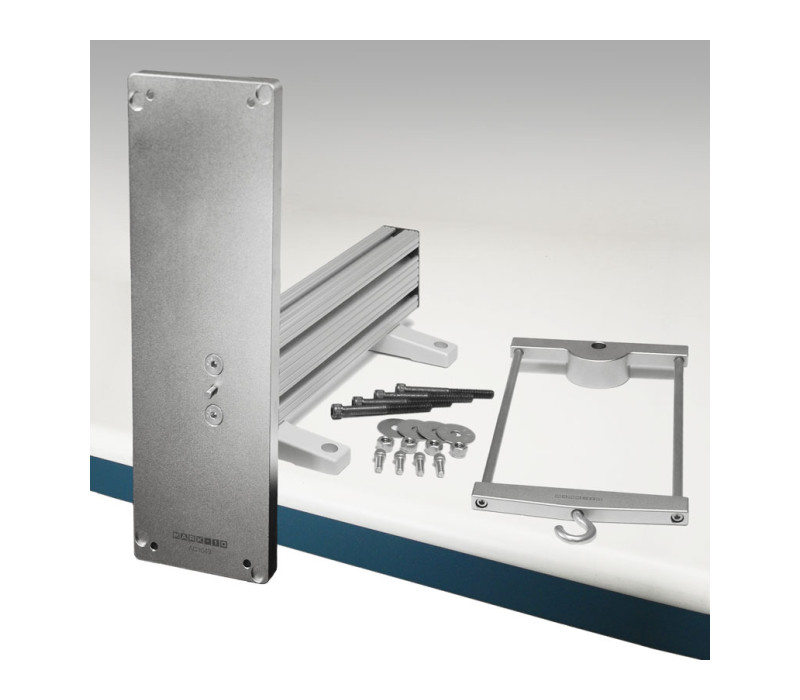

Die AC1049-Kalibrierungsvorrichtung ist für alle Modelle und Generationen der Mark-10-Drahtcrimp-Zugtester geeignet

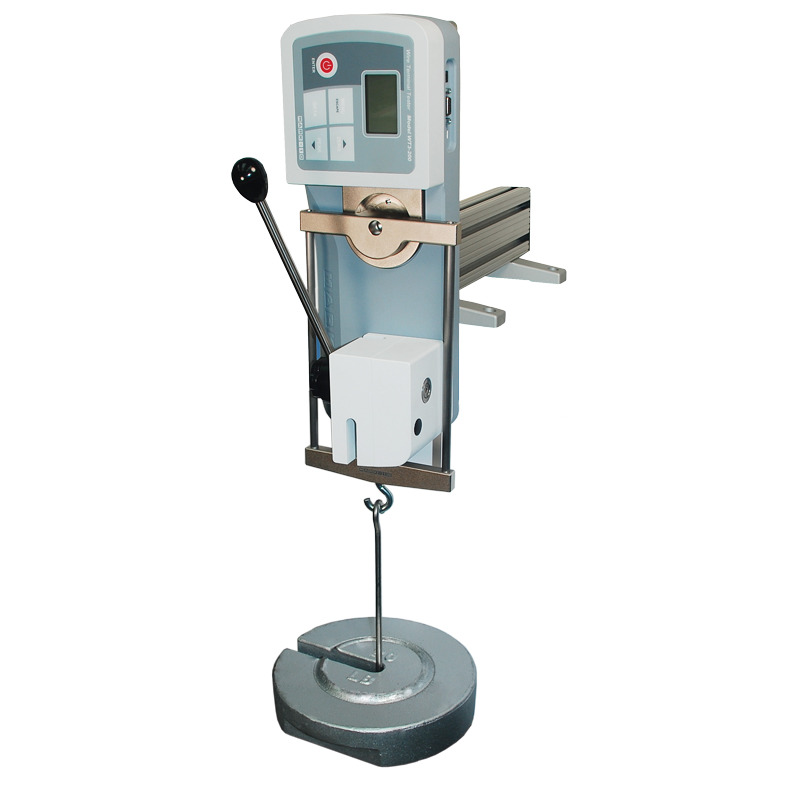

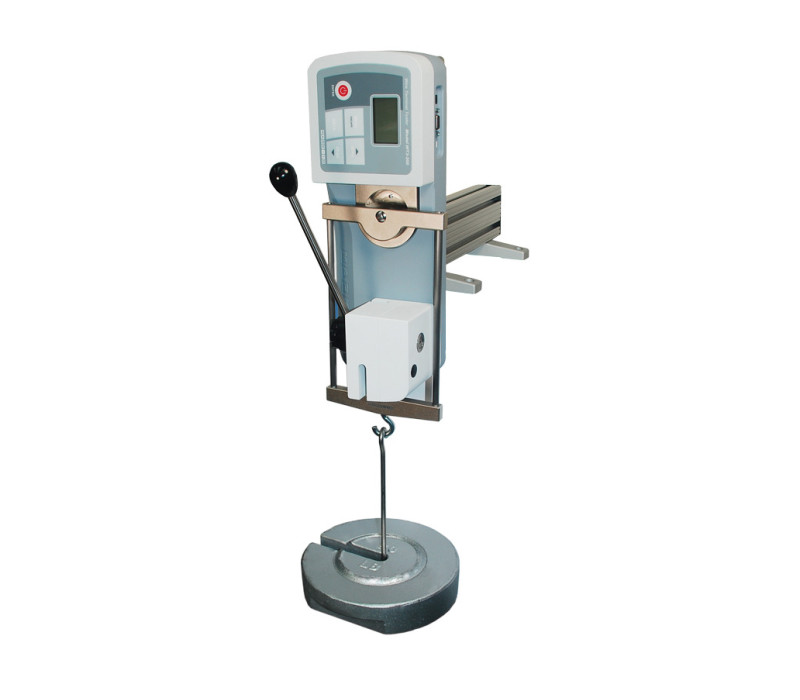

Ein Tester ist an einem AC1049-Kalibrierungskit montiert. Gewichte sind bei Mark-10 oder Checkline nicht erhältlich

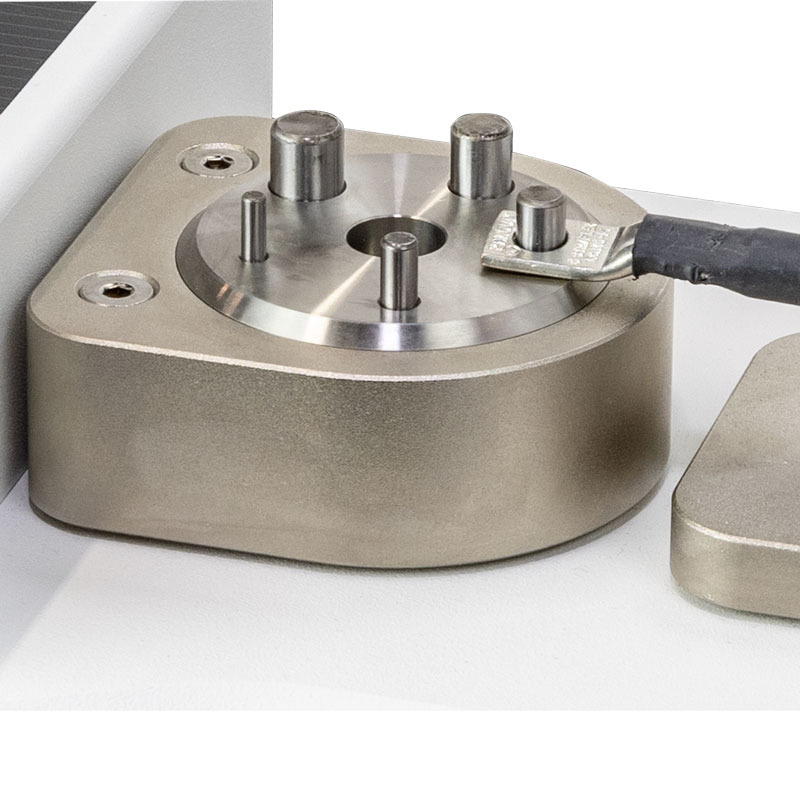

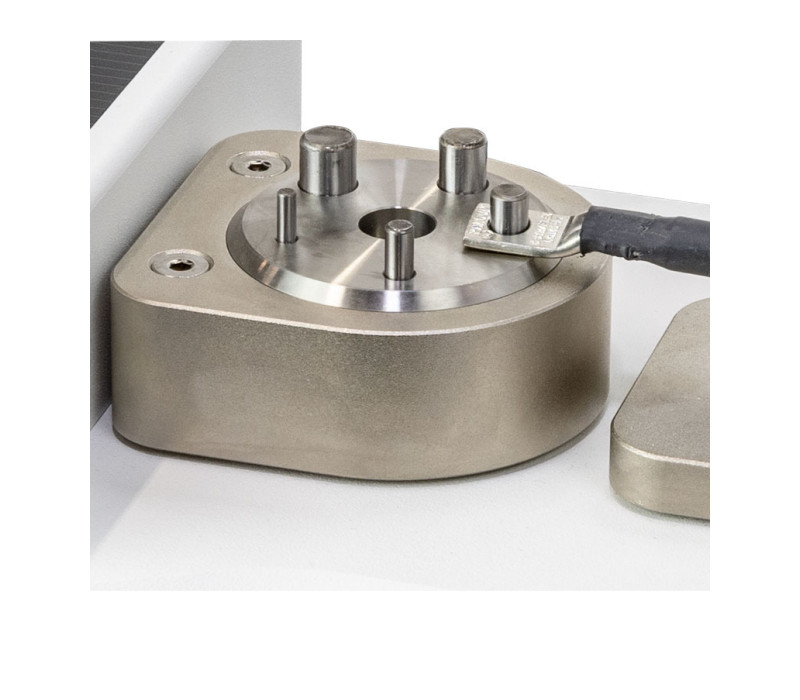

Eine optionale Ringkabelschuhhalterung sichert die Ringanschlüsse

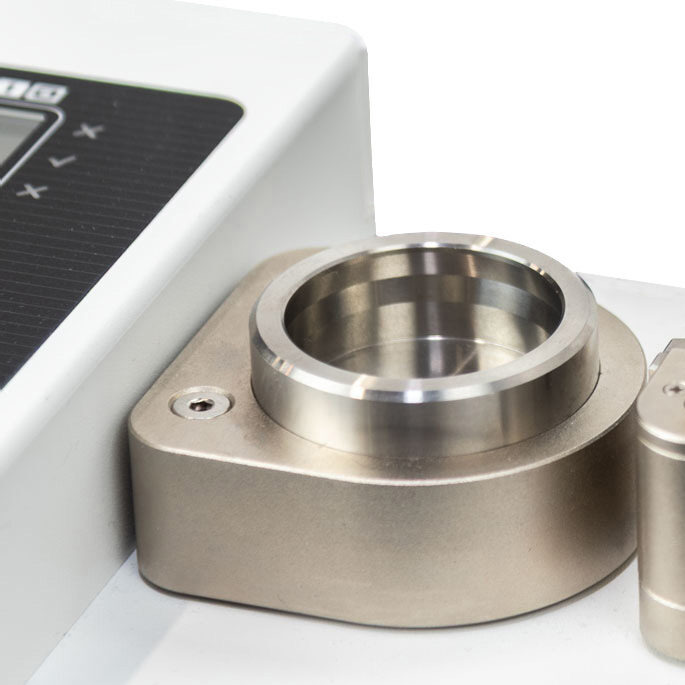

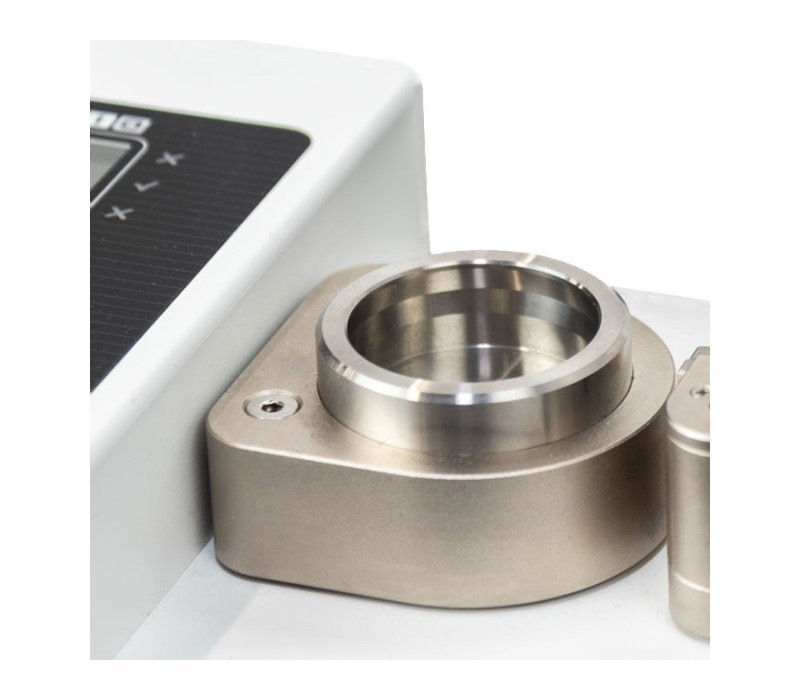

Für die spezielle Bearbeitung vor Ort ist eine optionale Rohlingsvorrichtung verfügbar, um einzigartige Probenformen und -größen zu berücksichtigen

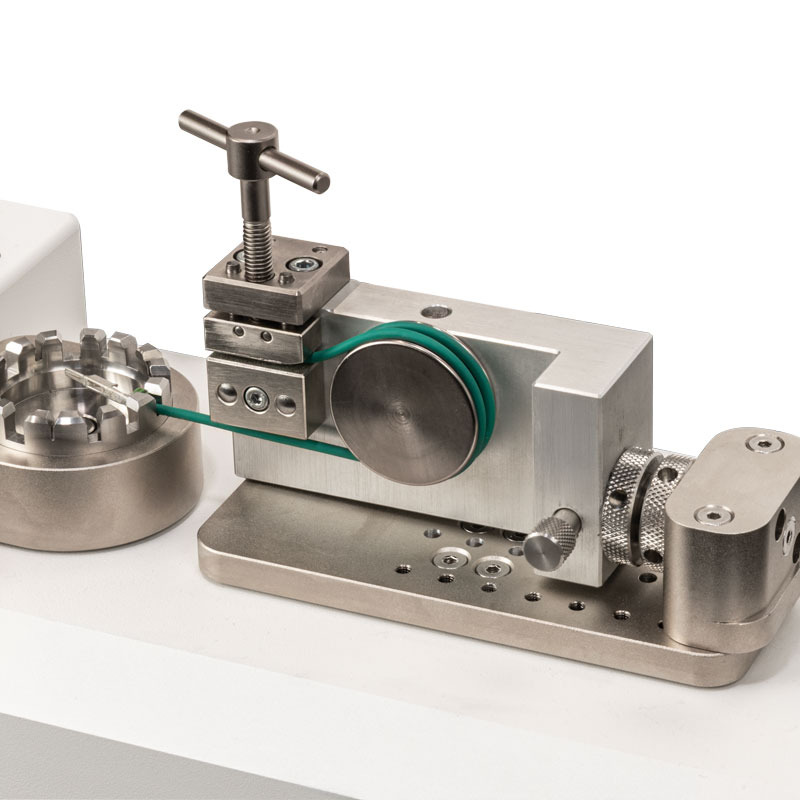

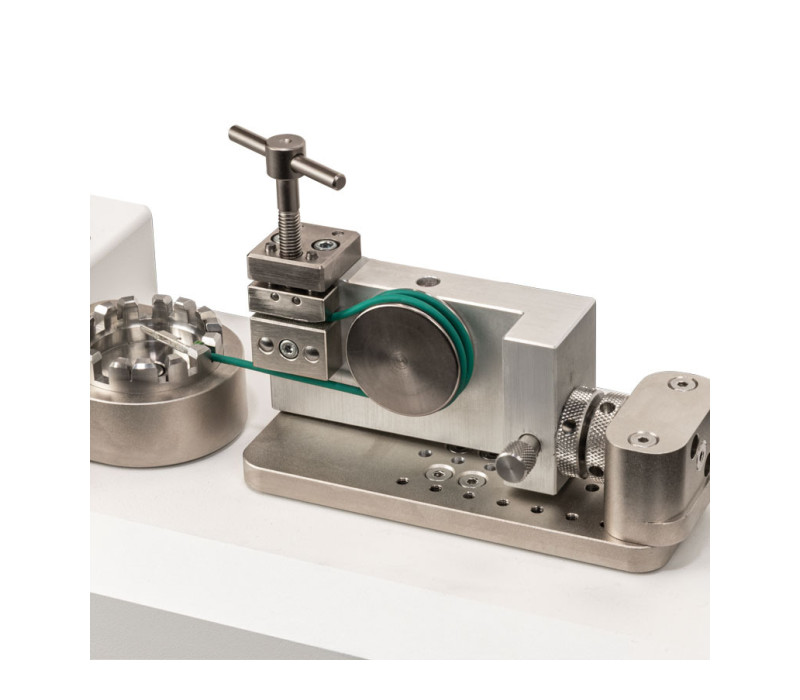

AC1134 Optionale Poller-Griffeinheit. Sichert das freie Ende der Probe mit einem Poller und einem Schraubstock. Basierend auf dem Griffmodell G1102

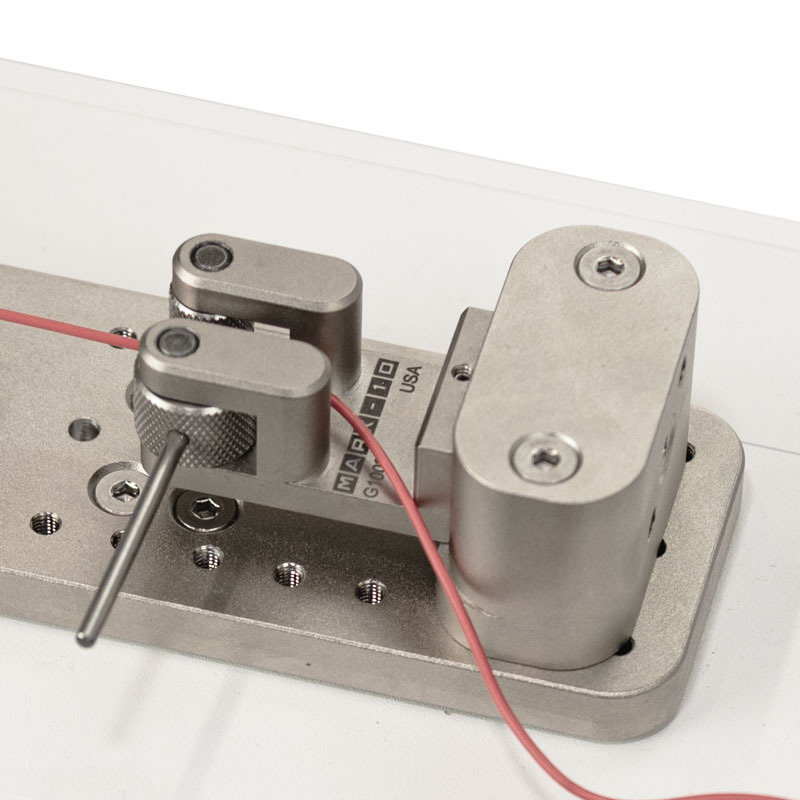

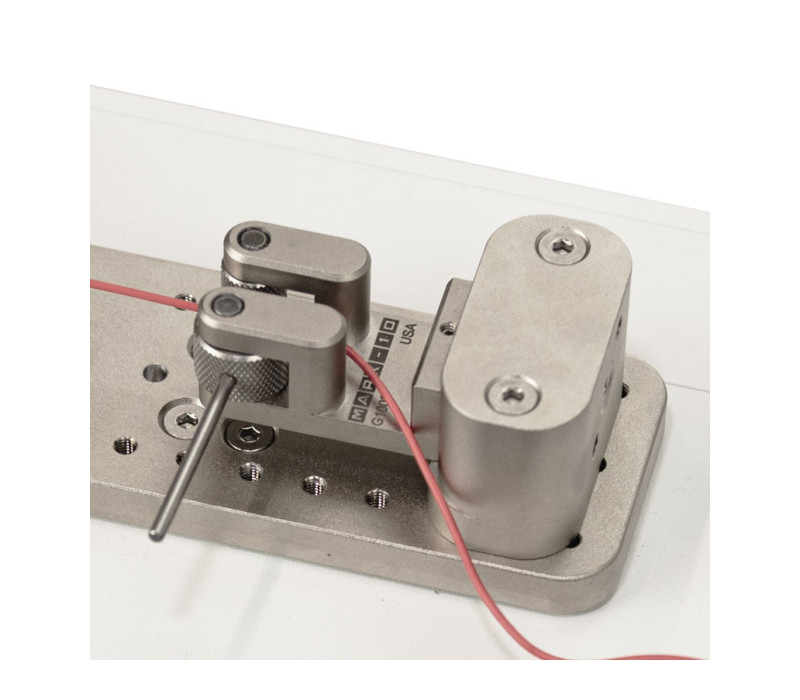

AC1133 Optionale Doppelrollen-Griffeinheit. Rändelrollen mit Nockenwirkung sichern das freie Drahtende. Ersetzt den Standard-Keilgriff. Basierend auf dem Griffmodell G1002

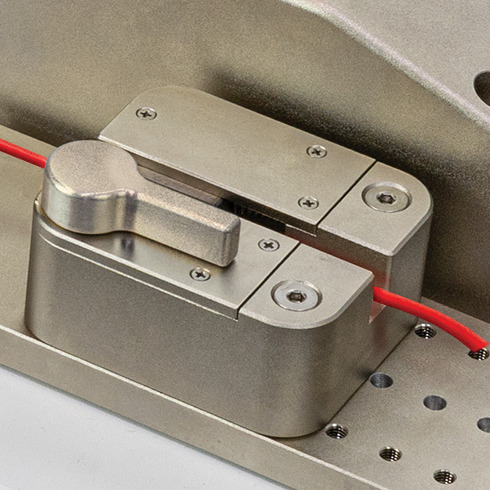

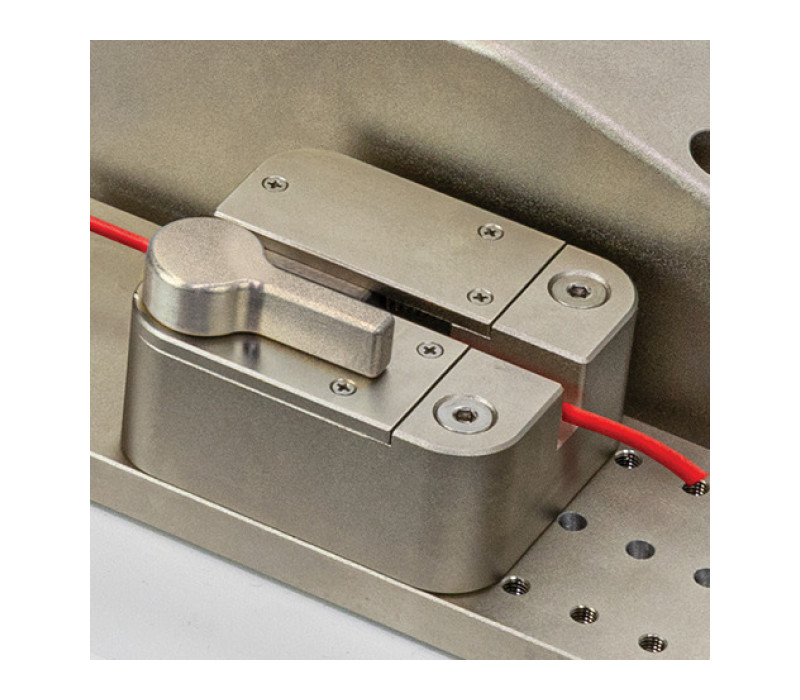

Der serienmäßige selbstspannende Keilgriff sichert und zieht das lose Kabelend

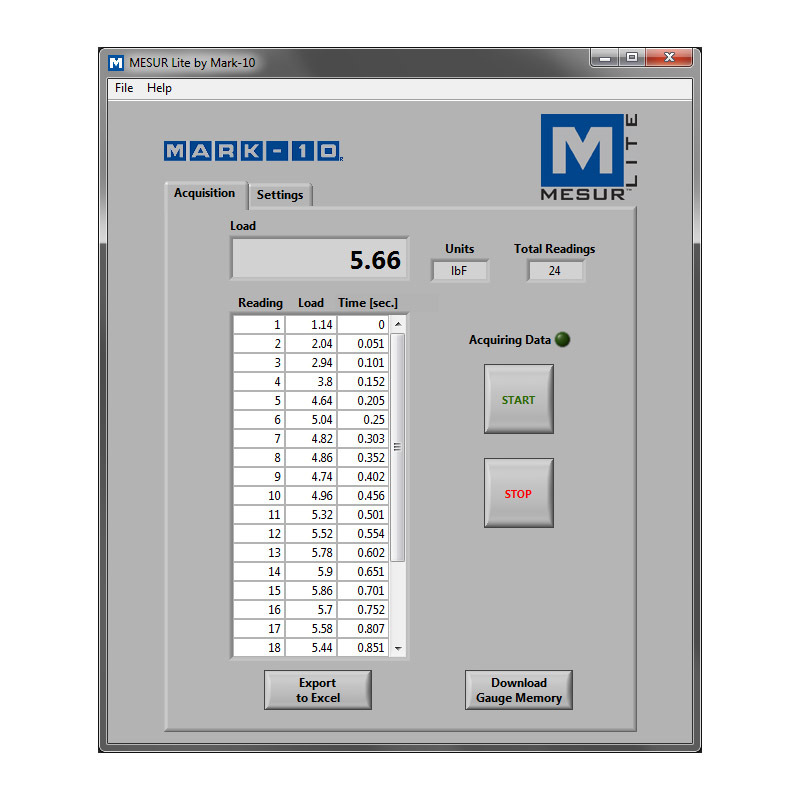

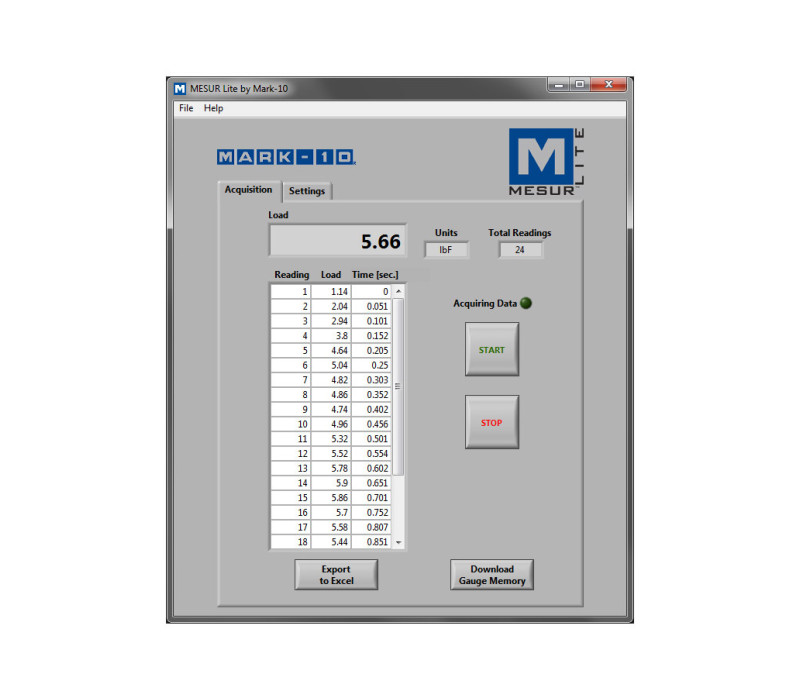

MESUR® Lite ist ein grundlegendes Datenerfassungsprogramm, das die von einem Mark-10-Kraft- oder Drehmomentmessgerät empfangenen Daten tabellarisch darstellt und den Export der Daten nach Excel ermöglicht

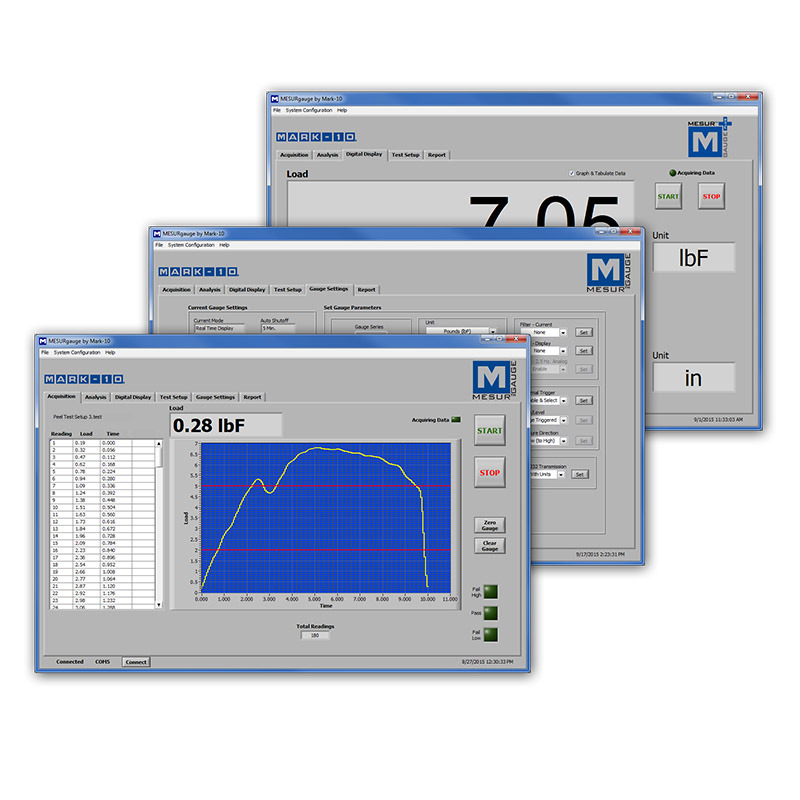

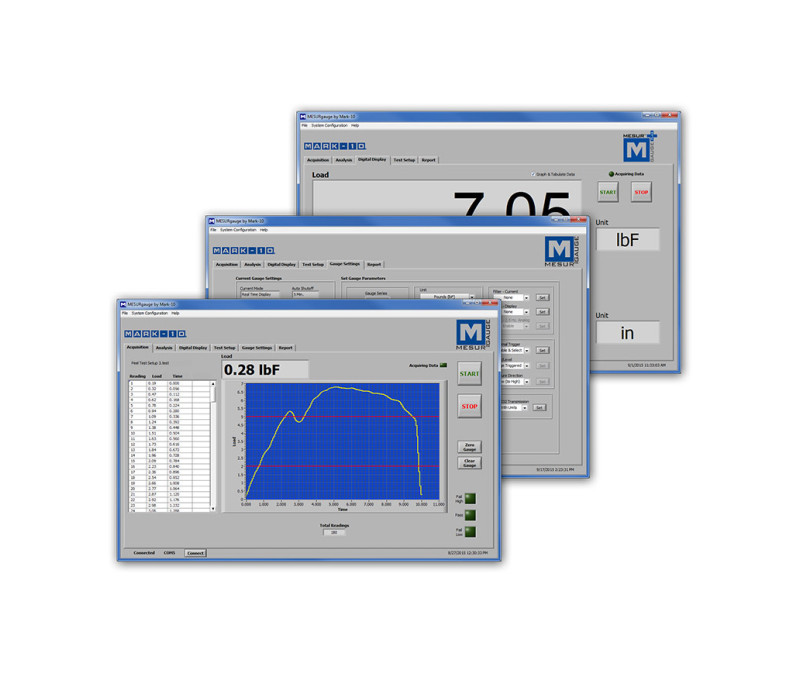

MESUR® Gauge ist ein fortschrittliches Datenerfassungsprogramm für die Verbindung mit Mark-10-Messgeräten und Prüfständen. Das Programm stellt Lasten im zeitlichen Verlauf tabellarisch dar und bietet zahlreiche anspruchsvolle Werkzeuge für Prüfaufbau, Analyse und Berichterstellung

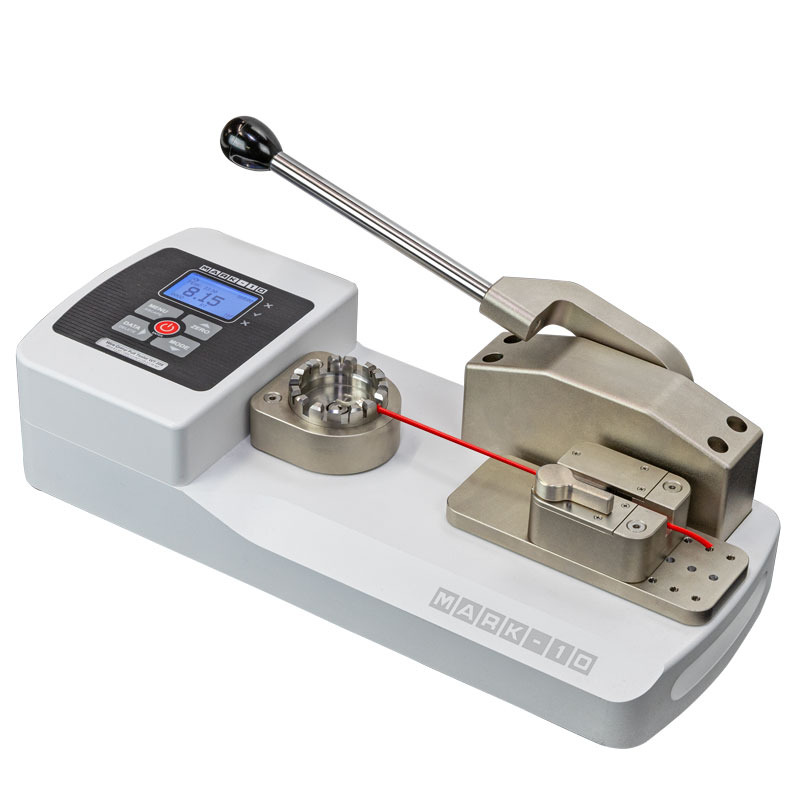

WT-205 Manueller Crimp-Zugfestigkeitstester

Wichtiger Hinweis: Das Modell WT3-201E wurde eingestellt und durch das WT-205 ersetzt.

Das WT-205 ist ein manueller Crimp-Zugfestigkeitstester – auch bekannt als Crimp-Terminal-Zugtester – entwickelt zur präzisen Messung von Zugkräften an Kabelanschlüssen für zerstörende und nicht-zerstörende Prüfungen. Der manuelle Hebelmechanismus ermöglicht Kräfte bis zu 200 lbF (1.000 N) und erfüllt die UL-, ISO-, ASTM-, SAE- und MIL-Normen vollständig.

Hauptmerkmale:

Hohe Kapazität: Misst bis zu 1.000 N (200 lbF) mit einem reibungslosen, ergonomischen Hebel für manuelle Bedienung.
Präzises Display: Hintergrundbeleuchtetes grafisches LCD zeigt Echtzeit- und Spitzenwerte für eine klare Datenauswertung.
Vielseitige Ausgänge: USB-, RS-232-, Mitutoyo (Digimatic)- und Analogausgänge für nahtlose Datenerfassung.
Integrierter Speicher: Speichert bis zu 1.000 Messungen mit automatischer statistischer Analyse und Durchschnittsfunktion.
Automatische Brucherkennung: Erkennt Drahtbruch automatisch, speichert Spitzenwerte und setzt das Gerät nach jedem Test zurück.
Verstellbare Halterung: Wird mit einer Standard-Slotted-Platte für Anschlüsse bis 6,3 mm (AWG 3) und einer selbstjustierenden Keilklemmung geliefert.
Anpassbare Konfiguration: Programmierbare Grenzwerte mit grün/roten LED-Anzeigen und konfigurierbaren akustischen Warnungen zur schnellen Qualitätsprüfung.

Wichtigste Vorteile:

Normenkonformität: Entspricht UL 486A/B und weiteren internationalen Prüfnormen.
Testeffizienz: Reduziert die Zykluszeit durch automatische Speicher- und Reset-Funktionen nach dem Test.
Mobilität und Vielseitigkeit: Kompaktes, ergonomisches Design – ideal für den Labor- und Feldeinsatz bei unterschiedlichen Drahtgrößen und Isolationsarten.

Kontaktieren Sie uns für weitere Informationen oder ein individuelles Angebot. Unser technisches Team hilft Ihnen bei der optimalen Konfiguration des WT-205 für Ihre Prüfanforderungen.

€ 2.732,00

Jetzt bestellen

Abtastrate: 7.000 Hz für eine genaue Erfassung der Spitzenkraft
Passwortschutz: Verhindert unbefugte Änderungen an Testparametern
Befestigungslöcher: Integriert für eine sichere Tischmontage.

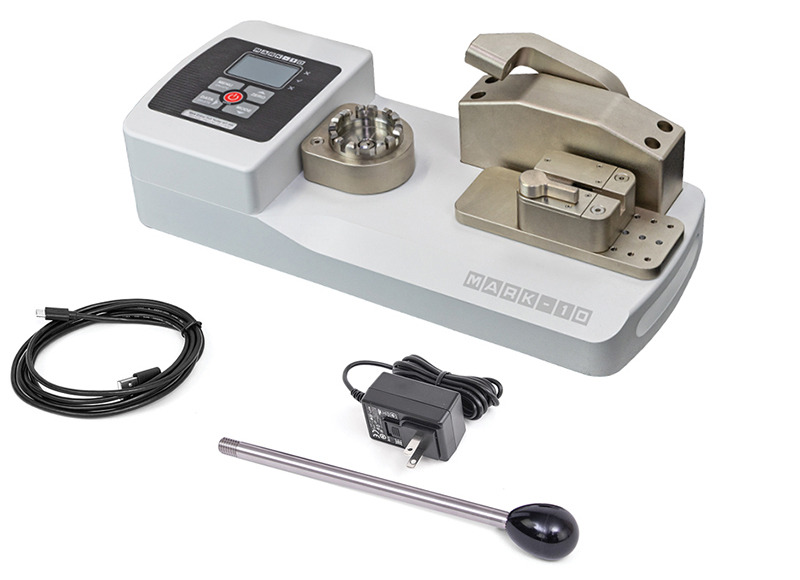

Der WT-205 Wire Crimp Pull Tester wird wie links abgebildet geliefert und umfasst das folgende Zubehör:

Abnehmbarer Hebel
USB-Kabel
Batterie
Netzteil
Kalibrierzertifikat des Herstellers (ohne Daten)
Handbuch
(Kalibrierzertifikat mit Daten - optional erhältlich )

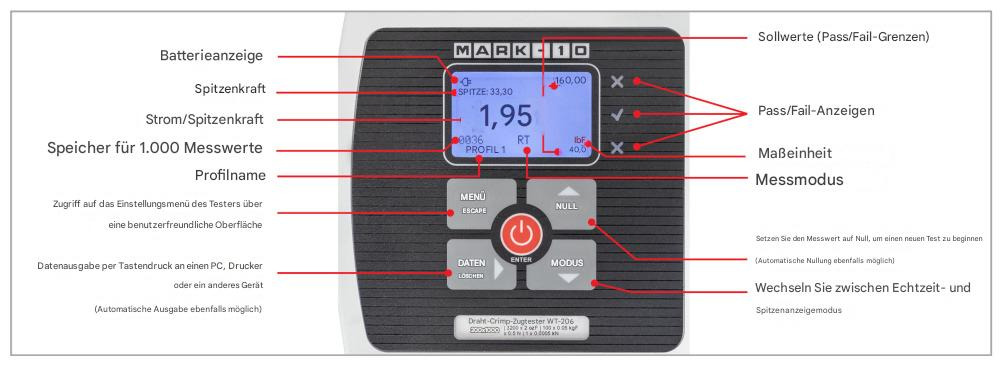

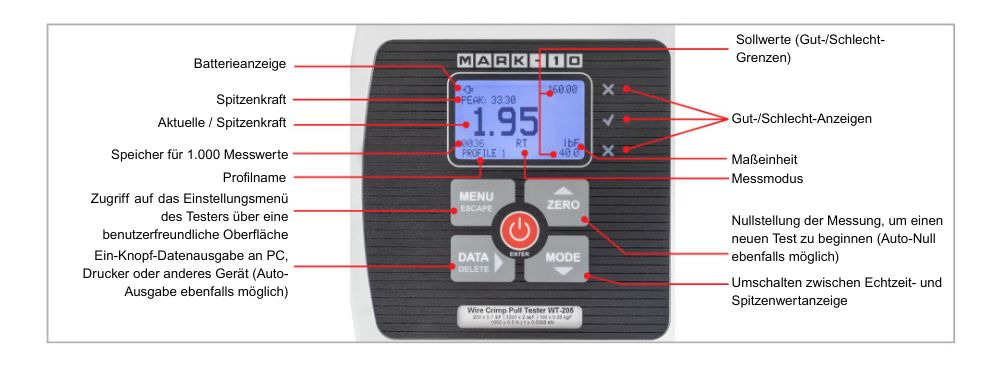

Bedienelemente & Anzeigen

wt205_controls with id text

Optionale Funktionen

Funktion	Code	Beschreibung
Profile	WF010	Ermöglicht das Speichern und Abrufen von Testsätzen, einschließlich Geschwindigkeit, Gut/Schlecht-Grenzen, Maßeinheiten und mehr. Bis zu 500 Profile können gespeichert werden.
Datums- und Zeitstempel	WF013	Fügt jedem gespeicherten Datenpunkt automatisch einen Datums- und Zeitstempel hinzu.
Komplettes Optionspaket	WFCOMP-205	Enthält alle oben aufgeführten optionalen Funktionen.
Alle diese optionalen Funktionen können entweder bei der Bestellung erworben oder später über eine einfache softwarebasierte Aktivierung freigeschaltet werden. Ein vollständiges Optionspaket ist ebenfalls erhältlich und bietet alle Funktionen zu einem vergünstigten Paketpreis. Das Prüfgerät wird im Demomodus geliefert, in dem alle optionalen Funktionen für 160 Betriebsstunden aktiviert sind.

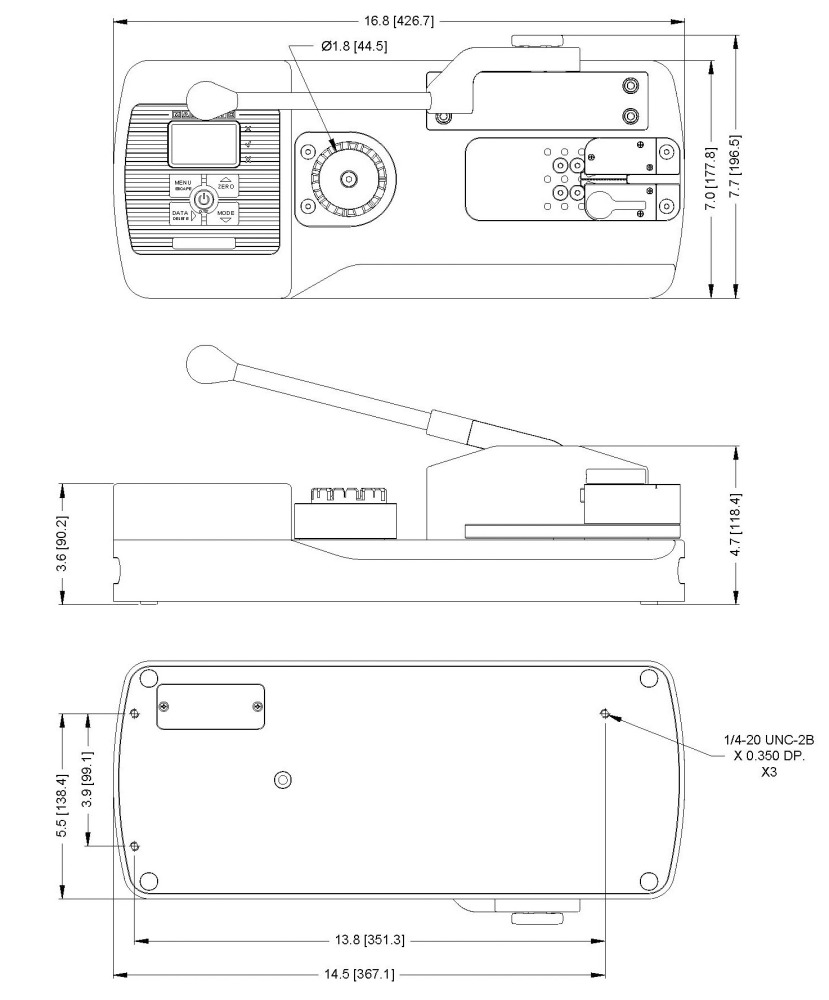

Abmessungen des WT-205

Der WT-205 Manual Crimp Pull Tester verfügt über ein kompaktes Tischdesign, das sich ideal für Produktions- und Laborumgebungen eignet. Das robuste Aluminiumgehäuse sorgt für Stabilität während der Prüfungen und bleibt dennoch leicht genug für einen einfachen Standortwechsel.

Gesamtlänge: 426,7 mm (16,8 in)
Breite: 177,8 mm (7,0 in) – 195,6 mm (7,7 in) einschließlich Hebel
Höhe: 90,2 mm (3,5 in) – 118,4 mm (4,7 in) je nach Hebelposition
Grundfläche: 367,1 mm × 138,4 mm (14,5 in × 5,5 in)
Befestigungslöcher: Drei 1/4-20 UNC-2B Gewindebohrungen, 0,350 in tief
Gewicht (ca.): 6,5 kg (14,3 lb)

Dank seiner kompakten Bauform lässt sich der WT-205 problemlos in Arbeitsplätze oder mobile Kalibrierstationen integrieren, ohne Prüfgenauigkeit oder Ergonomie zu beeinträchtigen.

LabVIEW (VI) für serielles Schreiben/Lesen

Kapazität x Auflösung	1000 x 0,5 N 1 x 0,0005 kN 200 x 0,1 lbF 3200 x 2 ozF 100 x 0,05 kgF
Genauigkeit	±0,2 % vom Skalenendwert
Drahtdurchmesserbereich	0,3 - 6,3 mm
Mindestprobenlänge	53,3 mm, ohne Abschluss
Maximale Probendehnung	43,2 mm
Leistung	Netzteil: 100–240 V Wechselstrom, 50–60 Hz, 0,3 A Batterie: wiederaufladbarer 8,4-V-NiMH-Akku. Die Anzeige „Batterie schwach“ erscheint, wenn der Akkustand niedrig ist, und der Tester schaltet sich automatisch aus, wenn die Ladung einen kritischen Punkt erreicht
Akkulaufzeit	Hintergrundbeleuchtung ein: bis zu 7 Stunden Dauerbetrieb Hintergrundbeleuchtung aus: bis zu 24 Stunden Dauerbetrieb
Abtastrate	7000 Hz
Ausgänge	USB / RS-232: Konfigurierbar bis 115.200 Baud Mitutoyo (Digimatic): Serieller BCD, geeignet für alle Mitutoyo SPC-kompatiblen Geräte Analog: ±1 VDC, ±0,25 % des Skalenendwerts bei voller Kapazität Sollwerte: Drei Open-Drain-Leitungen
Sichere Überlastung	150 % des Skalenendwerts (bei 110 % und darüber zeigt die Anzeige „OVER“ an)
Gewicht	7,3 kg
Versandgewicht	11 kg
Garantie	3 Jahre

Produkte

Artikel	Produkt	Preis	Menge	Aktion
140202	WT-205 Wire Terminal Tester - 1000 N	€ 2.732,00

Zubehör

Artikel	Produkt	Preis
133953	Long Form NIST certificate with data (ordered with a new gauge)	€ 78,00
140215	WF010 - Save multiple profiles (optional function for WT-205 and WT-205M)	€ 822,00
140218	WF013 - Date & time stamp (optional function for WT-205 and WT-205M)	€ 569,00
140220	WFCOMP-205 - Complete options package (optional function for WT-205)	€ 904,00
140221	AC1135 Ring terminal fixture for WT-205(M)	€ 202,00
140223	AC1137-1 - Carrying case for WT-205	€ 404,00
140222	AC1136 Machinable blank terminal fixture for WT-205(M)	€ 184,00
140225	AC1134 Bollard Grip Assembly	€ 780,00
140226	AC1133 Dual roller grip assembly	€ 321,00
140227	AC1132 Wedge grip assembly	€ 684,00
134222	AC1049 Calibration kit for WT3-201/WT3-201M (weights not included)	€ 918,00
130819	15-1005 MESURgauge PLUS Load & Travel Analysis Software, 1 license	€ 652,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns
